COMMANDES ET INSTRUMENTS
3-3
3
Blocage de la direction1. Tourner le guidon tout à fait vers la
gauche.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.
Déblocage de la directionAppuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.
FAUM2971
(stationnement)
Les feux de détresse et les clignotants peu-
vent être allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut
être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA11021
Ne pas utiliser la position de stationne-
ment trop longtemps, car la batterie
pourrait se décharger.
FAU49395
Témoins et témoins d’alerte
FAU11031
Témoin des clignotants “ ” et “ ”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11354
Témoin d’alerte du niveau de
carburant “ ”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 2.5 L (0.66 US gal, 0.55 Imp.gal)
de carburant dans le réservoir. Quand ce
témoin s’allume, il convient de refaire le
plein dès que possible.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU43024
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du circuit élec-
trique contrôlant le moteur. Dans ce cas, il
convient de faire vérifier le système embar-
qué de diagnostic de pannes par un con-
cessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
1. Témoin des clignotants “ ” et “ ”
2. Témoin de feu de route “ ”
3. Témoin d’alerte de panne moteur “ ”
4. Témoin d’alerte du niveau de carburant “ ”
5. Témoin de l’immobilisateur antivol “ ”
6. Témoin d’alerte du système antiblocage des
roues (ABS) “ ” (pour modèle à ABS)ZAUM1098
23456
987654321
11 10
12
0
1000r/minx
km/h
E
F
CHkm
Odo
Odo
SELECT
RESET11
ABS
U2DLF1F0.book Page 3 Monday, November 11, 2013 3:38 PM

COMMANDES ET INSTRUMENTS
3-4
3
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.N.B.

et lorsque le contacteur du démarreur est

panne.
FAUM3381
Témoin d’alerte du système ABS “ ”
(pour les modèles équipés d’ABS)
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la
position “ON” et s’éteint lorsque la vitesse
atteint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :
ne s’allume pas lorsque la clé de con-
tact est tournée à la position “ON”
s’allume ou clignote pendant la
conduite
ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès quepossible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 3-15.)
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les
roues ne se bloquent lors d’un freinage
d’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que possi-
ble.N.B.Le témoin d’alerte du système ABS pourrait
s’allumer lorsque l’on donne des gaz alors
que le scooter est sur sa béquille centrale.
Il ne s’agit pas dans ce cas d’une anomalie.
FAU26878
Témoin de l’immobilisateur antivol “ ”
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha.
Le témoin de l’immobilisateur antivol se
met à clignoter 30 secondes après que la
clé de contact a été tournée sur “OFF”, si-
gnalant ainsi l’armement de l’immobilisa-
teur antivol. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-12.)
ABS
U2DLF1F0.book Page 4 Monday, November 11, 2013 3:38 PM

COMMANDES ET INSTRUMENTS
3-7
3
L’écran du compteur kilométrique et du to-
talisateur journalier se compose des élé-
ments suivants :
un totalisateur journalier (affichant la
distance parcourue depuis sa der-
nière remise à zéro)
un totalisateur de durée (affichant la
durée de conduite écoulée depuis sa
dernière remise à zéro)
un totalisateur de la réserve (affichant
la distance parcourue depuis que le
témoin d’alerte du niveau de carbu-
rant s’est allumé)
un compteur de changement d’huile
(affichant la distance parcourue de-
puis le dernier changement d’huile)
un compteur de remplacement de la
courroie trapézoïdale (affichant la dis-
tance parcourue depuis le dernier
remplacement de la courroie)
Appuyer sur le bouton “TRIP” pour alterner
entre les modes compteur kilométrique et
totalisateur journalier dans l’ordre suivant :
Odo (compteur kilométrique) → Trip (totali-
sateur journalier) → Trip Time (totalisateur
de durée) → Oil (compteur de changement
d’huile) → V-Belt (compteur de remplace-
ment de la courroie trapézoïdale) → Odo
(compteur kilométrique)Lorsqu’il reste à peu près 2.5 L (0.66 US
gal, 0.55 Imp.gal) de carburant dans le ré-
servoir, l’écran passe automatiquement en
mode d’affichage de la réserve “F Trip” et
affiche la distance parcourue à partir de cet
instant. Dans ce cas, appuyer sur le bouton
“TRIP” pour alterner entre les modes
compteur kilométrique et totalisateur jour-
nalier dans l’ordre suivant :
Odo → Trip → Trip Time → F Trip (totalisa-
teur de la réserve) → Oil Trip → V-Belt Trip
→ Odo
Les compteurs d’huile et de courroie trapé-
zoïdale affichent la distance totale parcou-
rue depuis la première utilisation ou une
fois la dernière remise à zéro effectuée.
Pour remettre un totalisateur journalier à
zéro, le sélectionner en appuyant sur le
bouton “TRIP” jusqu’à ce que “Trip, Trip
Time, F Trip” s’affiche. Lorsque “Trip, Trip
Time, F Trip” s’affiche, appuyer sur le bou-
ton “TRIP” pendant 3 secondes. Si, une
fois le plein de carburant effectué, la remise
à zéro du totalisateur de la réserve n’est
pas effectuée manuellement, elle s’effectue
automatiquement, et l’affichage retourne
au mode affiché précédemment après que
le véhicule a parcouru une distance d’envi-
ron 5 km (3 mi).
N.B.
Indicateur de changement d’huile “Oil”
Cet indicateur clignote après 1000 km (600
mi), puis à 3000 km (1800 mi) et tous les
3000 km (1800 mi) par la suite afin de si-
gnaler que l’huile moteur doit être rempla-
cée.
Après avoir changé l’huile moteur, réinitiali-
ser l’indicateur de changement d’huile.
Réinitialisation de l’indicateur de chan-
gement d’huile
1. Tourner la clé de contact sur “ON”.
2. Appuyer sur le bouton “TRIP” jusqu’à
ce que “Oil” (compteur de change-
ment d’huile) s’affiche sur l’écran du
compteur kilométrique et du totalisa-
teur journalier. Lorsque “Oil” est affi-
ché, appuyer sur le bouton “RESET”
pendant au moins 3 secondes. La va-
leur du compteur de changement
d’huile clignote.
U2DLF1F0.book Page 7 Monday, November 11, 2013 3:38 PM

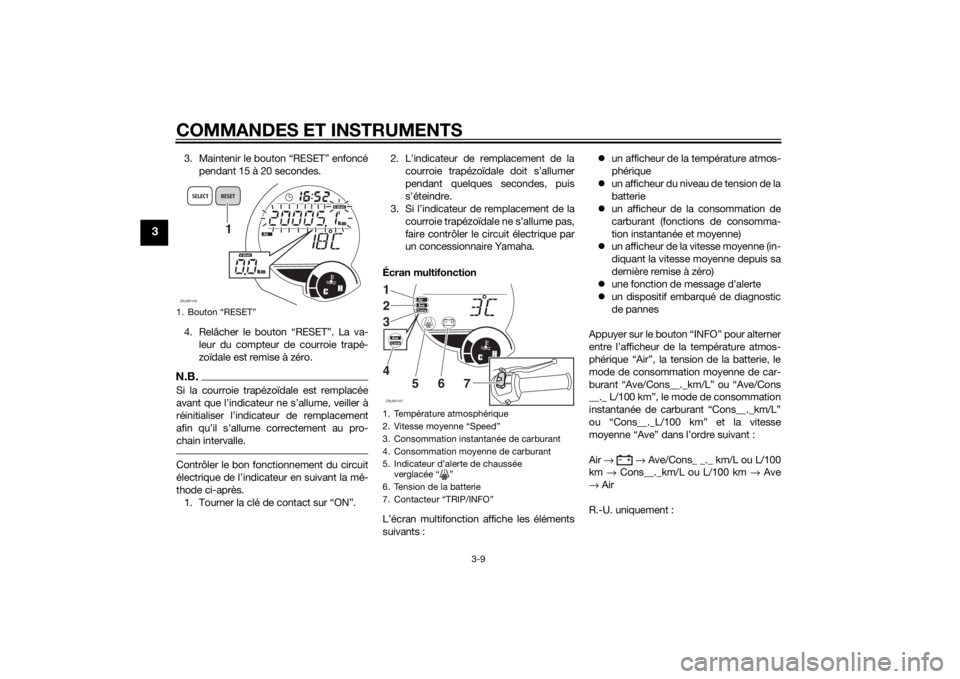

COMMANDES ET INSTRUMENTS
3-9
3
3. Maintenir le bouton “RESET” enfoncé
pendant 15 à 20 secondes.
4. Relâcher le bouton “RESET”. La va-
leur du compteur de courroie trapé-
zoïdale est remise à zéro.N.B.Si la courroie trapézoïdale est remplacée



chain intervalle.Contrôler le bon fonctionnement du circuit

thode ci-après.
1. 2.

pendant quelques secondes, puis

3.

faire contrôler le circuit électrique par
un concessionnaire Yamaha.
Écran multifonction
L’écran multifonction affiche les éléments
suivants :un afficheur de la température atmos-
phérique
un afficheur du niveau de tension de la
batterie
un afficheur de la consommation de
carburant (fonctions de consomma-
tion instantanée et moyenne)
un afficheur de la vitesse moyenne (in-
diquant la vitesse moyenne depuis sa
dernière remise à zéro)
une fonction de message d’alerte
un dispositif embarqué de diagnostic
de pannes
Appuyer sur le bouton “INFO” pour alterner
entre l’afficheur de la température atmos-
phérique “Air”, la tension de la batterie, le
mode de consommation moyenne de car-
burant “Ave/Cons__._km/L” ou “Ave/Cons
__._ L/100 km”, le mode de consommation
instantanée de carburant “Cons__._km/L”
ou “Cons__._L/100 km” et la vitesse
moyenne “Ave” dans l’ordre suivant :
Air → → Ave/Cons_ _._ km/L ou L/100
km → Cons__._km/L ou L/100 km → Ave
→ Air
R.-U. uniquement :1. Bouton “RESET”ZAUM1140
CH
km
AirOdo
SELECT RESET
km
1
V- B el
t
V- B el
t
1. Température atmosphérique
2. Vitesse moyenne “Speed”
3. Consommation instantanée de carburant
4. Consommation moyenne de carburant
5. Indicateur d’alerte de chaussée
verglacée “ ”
6. Tension de la batterie
7. Contacteur “TRIP/INFO”ZAUM1107
CH
AirAveCons
1
2
3
4
5
6
7
INFOTRIP
AveCons
U2DLF1F0.book Page 9 Monday, November 11, 2013 3:38 PM

COMMANDES ET INSTRUMENTS
3-12
3
divisée par la durée totale (avec la clé sur la
position “ON”) depuis la dernière remise à
zéro.
R.-U. uniquement :
La vitesse moyenne s’affiche en “MPH”.
L’afficheur indique la vitesse moyenne de-
puis sa dernière remise à zéro.
Pour réinitialiser l’afficheur de la vitesse
moyenne, le sélectionner en appuyant sur
le bouton “INFO”, puis appuyer sur le bou-
ton “INFO” pendant 3 secondes.
Fonction de message d’alerteMessage d’alerte correspondant à l’alerte
qui s’est produite.
Si plusieurs alertes se produisent, l’affi-
chage du message d’alerte change comme
suit :
L FUEL → H TEMP → L BATT ou H BATT
→ ICE → OIL → SERV → V-BELT SERV →
L FUELDispositif embarqué de diagnostic de
pannesCe modèle est équipé d’un système em-
barqué de diagnostic de pannes surveillant
divers circuits électriques.
Lorsqu’un problème est détecté dans un
de ces circuits, le témoin d’alerte de panne
moteur s’allume et l’écran affiche un code
d’erreur.
Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le véhi-
cule par un concessionnaire Yamaha.
Afficheur de la température du liquide de
refroidissement
Quand la clé de contact est sur “ON”, l’affi-
cheur de la température du liquide de re-
froidissement indique la température du li-
quide de refroidissement. La températuredu liquide de refroidissement varie en fonc-
tion des températures atmosphériques et
de la charge du moteur. Si le segment su-
périeur et l’indicateur d’alerte de la tempé-
rature du liquide de refroidissement cli-
gnotent, arrêter le véhicule et laisser
refroidir le moteur.
ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
1. Affichage du code d’erreurZAUM1114
T
rip
CH
Time
1
1. Afficheur de la température du liquide de re-
froidissementZAUM1115
1
CH
km
Trip
U2DLF1F0.book Page 12 Monday, November 11, 2013 3:38 PM

COMMANDES ET INSTRUMENTS
3-15
3
FAU12952

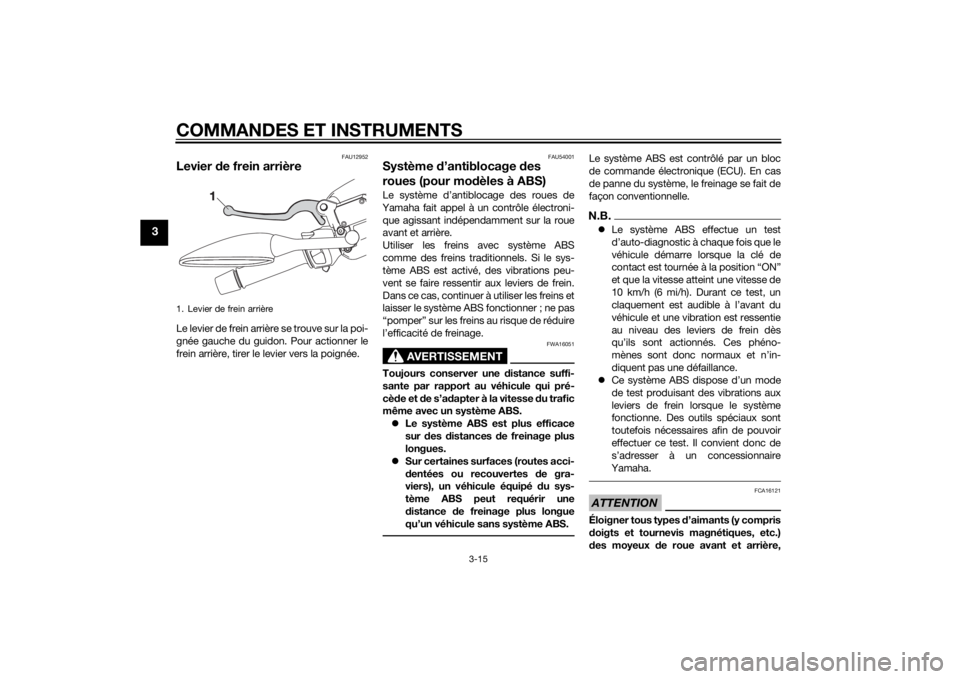

Levier de frein arrièreLe levier de frein arrière se trouve sur la poi-
gnée gauche du guidon. Pour actionner le
frein arrière, tirer le levier vers la poignée.
FAU54001
Système d’antiblocage des
roues (pour modèles à ABS)Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni-
que agissant indépendamment sur la roue
avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations peu-
vent se faire ressentir aux leviers de frein.
Dans ce cas, continuer à utiliser les freins et
laisser le système ABS fonctionner ; ne pas
“pomper” sur les freins au risque de réduire
l’efficacité de freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cède et de s’adapter à la vitesse du trafic
même avec un système ABS.
Le système ABS est plus efficace
sur des distances de freinage plus
longues.
Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé du sys-
tème ABS peut requérir une
distance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc
de commande électronique (ECU). En cas
de panne du système, le freinage se fait de
façon conventionnelle.N.B.Le système ABS effectue un test
d’auto-diagnostic à chaque fois que le
véhicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
claquement est audible à l’avant du
véhicule et une vibration est ressentie
au niveau des leviers de frein dès
qu’ils sont actionnés. Ces phéno-
mènes sont donc normaux et n’in-
diquent pas une défaillance.
Ce système ABS dispose d’un mode
de test produisant des vibrations aux
leviers de frein lorsque le système
fonctionne. Des outils spéciaux sont
toutefois nécessaires afin de pouvoir
effectuer ce test. Il convient donc de
s’adresser à un concessionnaire
Yamaha.ATTENTION
FCA16121
Éloigner tous types d’aimants (y compris
doigts et tournevis magnétiques, etc.)
des moyeux de roue avant et arrière,
1. Levier de frein arrièreU2DLF1F0.book Page 15 Monday, November 11, 2013 3:38 PM

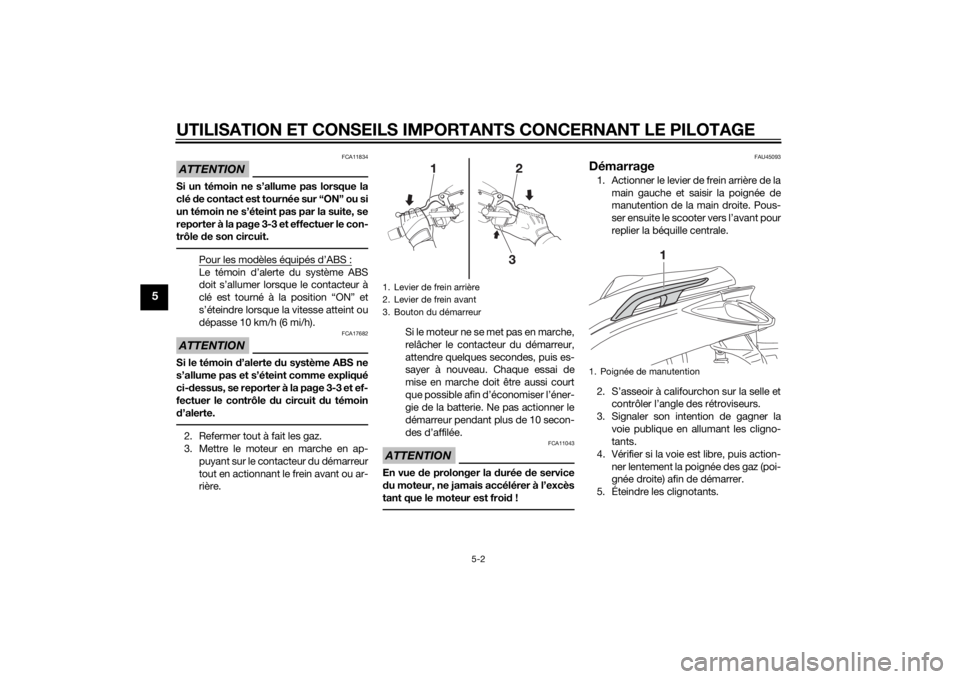

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
ATTENTION
FCA11834
Si un témoin ne s’allume pas lorsque la
clé de contact est tournée sur “ON” ou si
un témoin ne s’éteint pas par la suite, se
reporter à la page 3-3 et effectuer le con-
trôle de son circuit.
Pour les modèles équipés d’ABS :Le témoin d’alerte du système ABS
doit s’allumer lorsque le contacteur à
clé est tourné à la position “ON” et
s’éteindre lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h).
ATTENTION
FCA17682
Si le témoin d’alerte du système ABS ne
s’allume pas et s’éteint comme expliqué
ci-dessus, se reporter à la page 3-3 et ef-
fectuer le contrôle du circuit du témoin
d’alerte.2. Refermer tout à fait les gaz.
3. Mettre le moteur en marche en ap-
puyant sur le contacteur du démarreur
tout en actionnant le frein avant ou ar-
rière.Si le moteur ne se met pas en marche,
relâcher le contacteur du démarreur,
attendre quelques secondes, puis es-
sayer à nouveau. Chaque essai de
mise en marche doit être aussi court
que possible afin d’économiser l’éner-
gie de la batterie. Ne pas actionner le
démarreur pendant plus de 10 secon-
des d’affilée.
ATTENTION
FCA11043
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excès
tant que le moteur est froid!
FAU45093
Démarrage1. Actionner le levier de frein arrière de la
main gauche et saisir la poignée de
manutention de la main droite. Pous-
ser ensuite le scooter vers l’avant pour
replier la béquille centrale.
2. S’asseoir à califourchon sur la selle et
contrôler l’angle des rétroviseurs.
3. Signaler son intention de gagner la
voie publique en allumant les cligno-
tants.
4. Vérifier si la voie est libre, puis action-
ner lentement la poignée des gaz (poi-
gnée droite) afin de démarrer.
5. Éteindre les clignotants.
1. Levier de frein arrière
2. Levier de frein avant
3. Bouton du démarreur
1. Poignée de manutention
U2DLF1F0.book Page 2 Monday, November 11, 2013 3:38 PM

SOIN ET REMISAGE DU SCOOTER
7-1
7
FAU37834
Remarque concernant les pièces
de couleur mateATTENTION
FCA15193
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits
chimiques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition mate de
cire.
FAU26096
SoinUn des attraits incontestés d’un scooter ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur un scooter est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver son
allure et son rendement et de prolonger sa
durée de service, mais est également indis-
pensable afin de conserver les droits de la
garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les
fiches rapides et connecteurs élec-
triques sont fermement et correcte-
ment en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION
FCA10784
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches te-
naces, veiller à ne pas l’appliquer
plus longtemps que prescrit. Rincer
ensuite abondamment à l’eau, sé-
cher immédiatement, puis vapori-
ser un produit anticorrosion.
Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plas-
tique exclusivement à l’eau claire et
en se servant d’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abondam-
U2DLF1F0.book Page 1 Monday, November 11, 2013 3:38 PM
