MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
2
3
4
567
8
9
19*Forcella Controllare il funzionamento e
l’assenza di perdite di olio. 
20 *Gruppo
dell’ammortizzatore Controllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore. 
21 *Punti di rotazione
del braccio di rinvio
e del braccio di
giunzione della
sospensione
posteriore Controllare il funzionamento.

22 Olio motore Cambiare.
Controllare il livello dell’olio e
l’assenza di perdite di olio nel
veicolo. 
Ogni 5000 km (3000 mi) 
23 Elemento filtro olio Sostituire. 
24 *Sistema di
raffreddamento Controllare il livello del liquido
refrigerante e l’assenza di perdite
di olio nel veicolo. 
Cambiare liquido refrigerante. Ogni 3 anni
25 *Interruttori del freno
anteriore e del freno
posteriore Controllare il funzionamento.

26 Parti in movimento
e cavi Lubrificare.

27 *Manopola
acceleratore Controllare il funzionamento.
Controllare il gioco della
manopola acceleratore e se
necessario regolarlo.
Lubrificare il cavo e il corpo della manopola. 
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
32D-28199-HC.book 7 ページ ２０１３年７月４日　木曜日　午前１１時１４分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
1
2
3
4
56
7
8
9
HAU18671
NOTA
Il filtro dell’aria richiede una manutenzione più frequente se si utilizza il mezzo in zone molto umide o polverose.

Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni. Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
28 *Luci, segnali e
interruttori Controllare il funzionamento.
Regolare il fascio di luce del faro.

N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
32D-28199-HC.book 8 ページ ２０１３年７月４日　木曜日　午前１１時１４分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
2
3
4
567
8
9
HAU18772
Rimozione ed installazione dei
pannelliI pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU45132
Pannello A

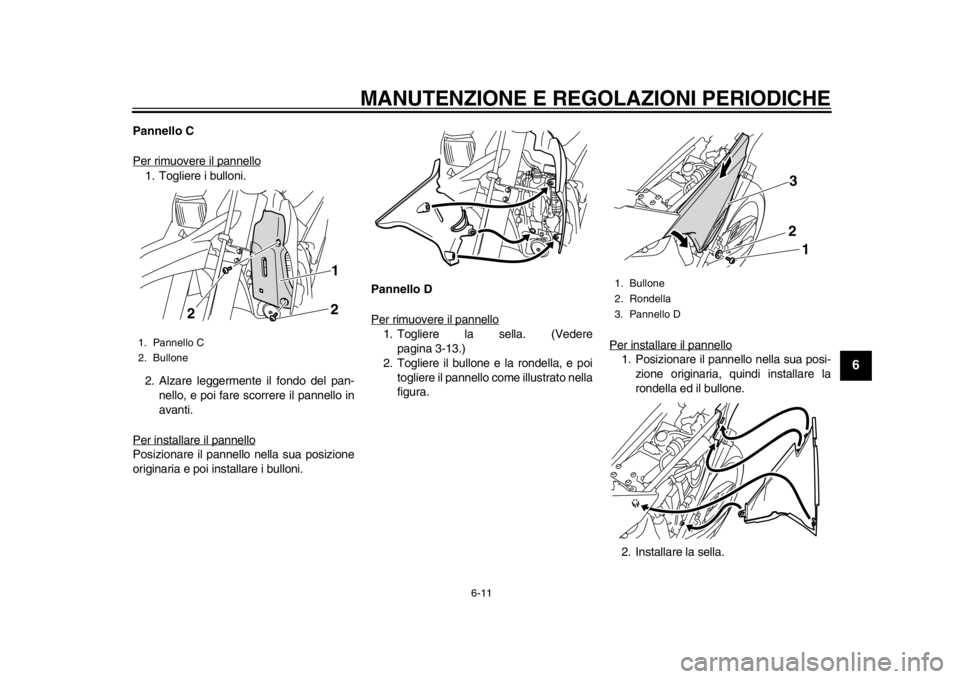

Per rimuovere il pannello1. Togliere la sella. (Vederepagina 3-13.)
2. Togliere i bulloni ed i collari.

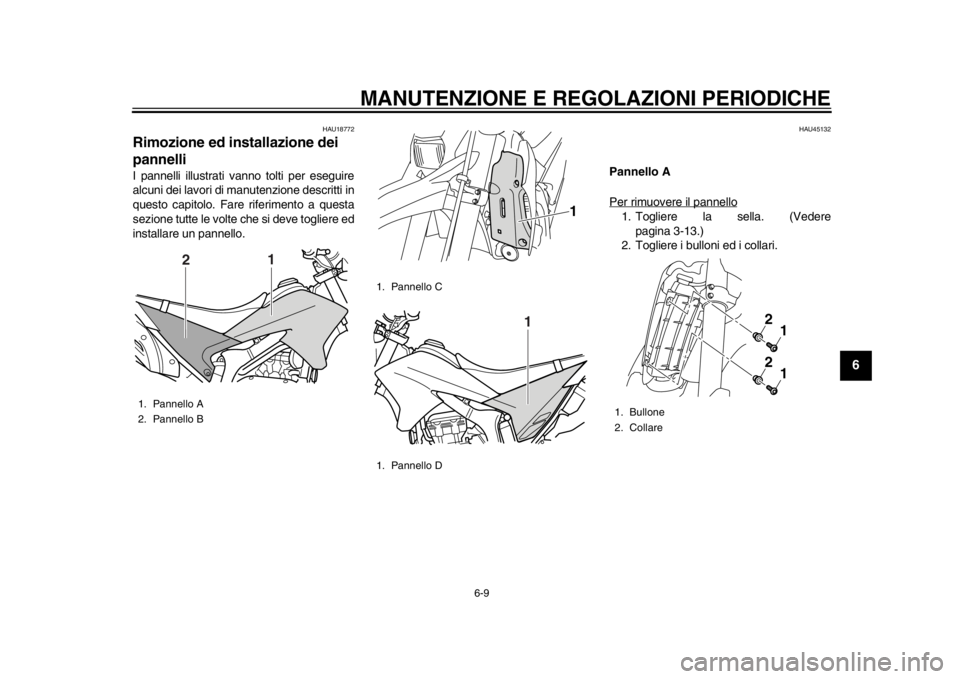

1. Pannello A
2. Pannello B
1
2
1. Pannello C
1. Pannello D
1
1
1. Bullone
2. Collare
2
1
2
1
32D-28199-HC.book 9 ページ ２０１３年７月４日　木曜日　午前１１時１４分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
1
2
3
4
56
7
8
9

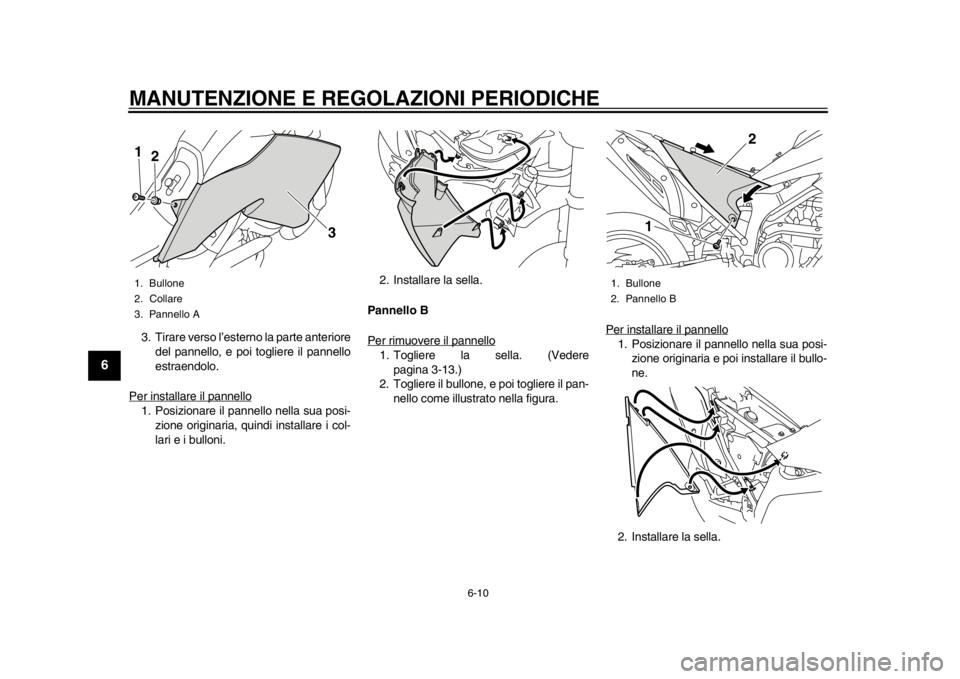

3. Tirare verso l’esterno la parte anterioredel pannello, e poi togliere il pannello
estraendolo.
Per installare il pannello1. Posizionare il pannello nella sua posi- zione originaria, quindi installare i col-
lari e i bulloni. 2. Installare la sella.
Pannello B
Per rimuovere il pannello
1. Togliere la sella. (Vedere pagina 3-13.)
2. Togliere il bullone, e poi togliere il pan-
nello come illustrato nella figura. Per installare il pannello
1. Posizionare il pannello nella sua posi-
zione originaria e poi installare il bullo-
ne.
2. Installare la sella.
1. Bullone
2. Collare
3. Pannello A1
2
3
1. Bullone
2. Pannello B
1 2
32D-28199-HC.book 10 ページ ２０１３年７月４日　木曜日　午前１１時１４分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
2
3
4
567
8
9
Pannello C
Per rimuovere il pannello1. Togliere i bulloni.
2. Alzare leggermente il fondo del pan-nello, e poi fare scorrere il pannello in
avanti.
Per installare il pannelloPosizionare il pannello nella sua posizione
originaria e poi installare i bulloni. Pannello D
Per rimuovere il pannello
1. Togliere la sella. (Vedere
pagina 3-13.)
2. Togliere il bullone e la rondella, e poi togliere il pannello come illustrato nella
figura. Per installare il pannello
1. Posizionare il pannello nella sua posi-
zione originaria, quindi installare la
rondella ed il bullone.
2. Installare la sella.
1. Pannello C
2. Bullone
12
2
1. Bullone
2. Rondella
3. Pannello D
3
2 1
32D-28199-HC.book 11 ページ ２０１３年７月４日　木曜日　午前１１時１４分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
1
2
3
4
56
7
8
9
HAU48341
Controllo della candelaLa candela è un componente importante del
motore che va controllato periodicamente,
preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione della candela,
bisogna smontarla e controllarla in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato della
candela può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale della candela dovrebbe essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente). Se il
colore della candela è nettamente diverso, il
motore potrebbe funzionare in maniera
anomala. Non tentare di diagnosticare pro-
blemi di questo genere. Chiedere invece ad
un concessionario Yamaha di controllare il
veicolo.
Se la candela presenta segni di usura degli
elettrodi e eccessivi depositi carboniosi o di
altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometri-
ca per installare la candela, per ottenere
una coppia di serraggio corretta aggiun-
gere 1/4–1/2 giro al serraggio manuale.
Tuttavia provvedere al serraggio secondo
specifica della candela al più presto pos-
sibile.ATTENZIONE
HCA10841
Non utilizzare attrezzi
per togliere o per
installare il cappuccio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avantimentre lo si spinge.
Candela secondo specifica: NGK/CR9EK

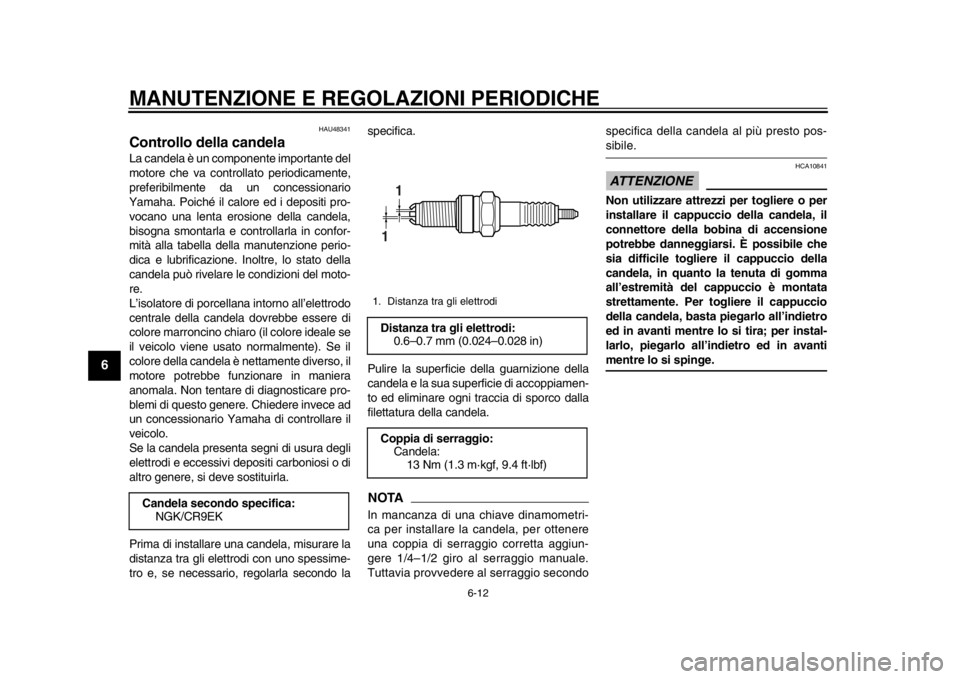

1. Distanza tra gli elettrodiDistanza tra gli elettrodi: 0.6–0.7 mm (0.024–0.028 in)
Coppia di serraggio: Candela:13 Nm (1.3 m·kgf, 9.4 ft·lbf)11
32D-28199-HC.book 12 ページ ２０１３年７月４日　木曜日　午前１１時１４分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
2
3
4
567
8
9
HAU45144
Olio motore e elemento filtro olioControllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire l’elemento filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore 1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato destro del carter.NOTAIl livello olio motore dev e trovarsi tra i riferi-menti di livello minino e massimo. 4. Se l’olio motore è al di sotto al riferi-
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtro olio) 1. Posizionare il veicolo su una superficie piana.
2. Accendere il motore, lasciarlo scalda- re per diversi minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenaggio olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.
NOTASaltare i passi 5–8 se non si sostituiscel’elemento filtro olio.
5. Rimuovere il coperchio elemento filtro olio togliendo i bulloni.

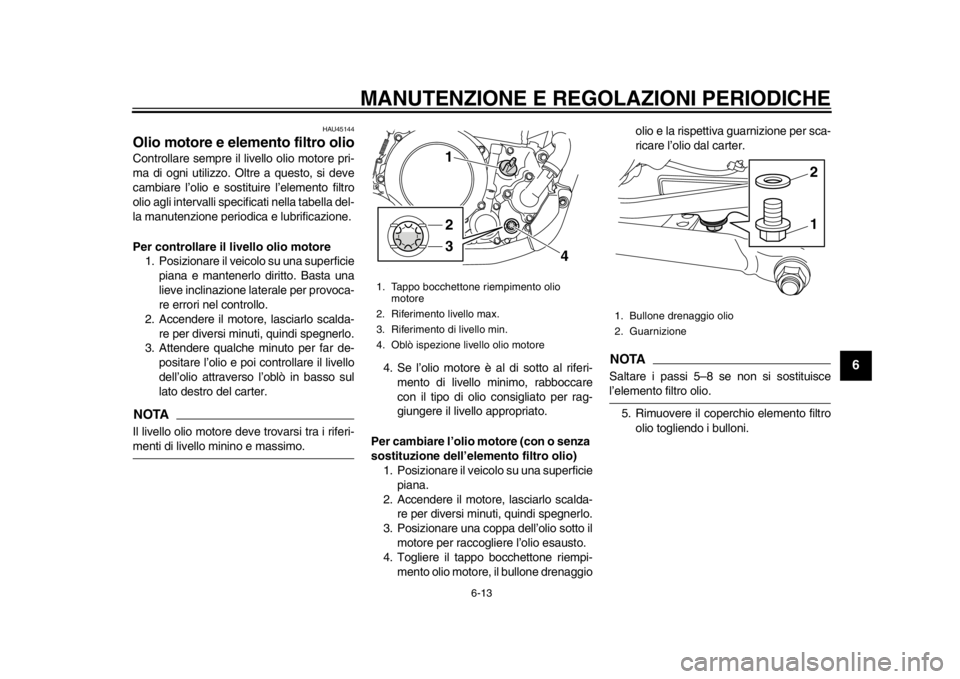

1. Tappo bocchettone riempimento olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
4. Oblò ispezione livello olio motore
1
2
3 4
1. Bullone drenaggio olio
2. Guarnizione
12
32D-28199-HC.book 13 ページ ２０１３年７月４日　木曜日　午前１１時１４分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
1
2
3
4
56
7
8
9
6. Togliere l’elemento filtro olio e gliO-ring.
7. Installare un nuovo elemento filtro olio e i nuovi O-ring.
NOTAAccertarsi che gli O-ring siano alloggiati cor-rettamente nelle loro sedi.
8. Installare il coperchio elemento filtro olio installando i bulloni, quindi serran-
doli alla coppia specificata.
9. Installare il bullone drenaggio olio e la guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
10. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.
NOTARicordarsi di pulire co n uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-freddati.ATTENZIONE
HCA11621

Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.

Accertarsi che non penetrino corpiestranei nel carter.
11. Accendere il motore e lasciarlo girare
1. Coperchio elemento filtro olio
2. Bullone coperchio elemento filtro olio
1. O-ring
2. Elemento filtro olio
1
2
1
2
Coppia di serraggio:Bullone coperchio elemento filtro olio:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Coppia di serraggio: Bullone di drenaggio olio motore:20 Nm (2.0 m·kgf, 14 ft·lbf)
Olio consigliato:
Vedere pagina 8-1.
Quantità di olio: Senza sostituzione dell’elemento fil-
tro olio:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Con sostituzione dell’elemento filtro
olio:
1.40 L (1.48 US qt, 1.23 Imp.qt)
32D-28199-HC.book 14 ページ ２０１３年７月４日　木曜日　午前１１時１４分
