MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU62050
NOTALas revisiones anuales deben realizarse to dos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas
(Reino Uni do).
 A partir de los 20000 km (12000 mi), repetir los intervalos de mantenimiento comenzando por el de los 4000 km (2400 mi).
 Las operaciones marcadas con un asterisco debe realizarlas un co ncesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU62061
Cua dro de mantenimiento perió dico del sistema de control de emisionesN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)
1 *Línea
de combusti-
ble • Comprobar si los tubos de gaso-
lina están agrietados o dañados. √√√√√
2 *Bujía • Cambiar. √√
3 *Válvula s • Comprobar holgura de la válvula.
• Ajustar si es necesario.
Cada 12000 km (7200 mi)
4 *Inyección
de gasoli-
na • Comprobar el ralentí del motor.
√√√√√√
5 *Sistema de escape • Compruebe si hay fugas.
• Apretar si es necesario.
• En caso de que sea necesario,
cambie la/s junta/s. Cada 12000 km (7200 mi)
U2CMS0S0.book Page 3 Wednesday, May 7, 2014 4:48 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6
SAU62100
Cuadro general de mantenimiento y engraseN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)
1Filtro de aire • Cambiar. Cada 20000 km (12500 mi)
2 Tubo colector
del
filtro de aire •Limpiar.
√√√√√
3 *Filtro
de aire de la
caja de la correa
trapezoi dal •Limpiar.
• Cambiar si es necesario.
√√√√
4 *Freno delantero • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5 *Freno trasero • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga.
• Comprobar la holgura de la ma-
neta de freno y ajustar según sea
necesario. √√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
6 *Tu b o s de freno • Comprobar si está agrietado o
dañado.
• Comprobar si la posición y la fija- ción son correctas. √√√√√
• Cambiar. Cada 4 años
7 *Líqui do de freno • Cambiar. Cada 2 años
U2CMS0S0.book Page 4 Wednesday, May 7, 2014 4:48 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
8*Rue das • Comprobar si están descentra-
das o dañadas. √√√√
• Equilibrar las ruedas delanteras. Siempre que se hayan cambiado los neumáticos o las llantas
9 *Neumáticos • Comprobar la profundidad del di-
bujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario. √√√√√
10 *Cojinetes de rue da • Comprobar si los cojinetes están
flojos o dañados. √√√√
11 *Sistema
de direc-
ción • Comprobar el juego de los cojine-
tes y si la dirección está dura. √√√√√
• Lubricar con grasa a base de ja- bón de litio. Cada 24000 km (14000 mi)
• Comprobar la barra de acopla- miento de la dirección y cambiar
según sea necesario. √√√√√
12 *Sistema
de inclina-
ción • Comprobar el juego de los cojine-
tes. √√√√√
13 *Fijaciones
del basti-
d or • Comprobar que todas las tuer-
cas, pernos y tornillos estén co-
rrectamente apretados. Cada 12000 km (7200 mi)
14 Eje pivote
de la ma-
neta de freno delan-
tero • Lubricar con grasa de silicona.
√√√√
15 Eje pivote
de la ma-
neta de freno trase-
ro • Lubricar con grasa de silicona.
√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)
U2CMS0S0.book Page 5 Wednesday, May 7, 2014 4:48 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6
16*Sistema
de freno
unifica do • Lubricar los pivotes de unión y las
piezas móviles con grasa de sili-
cona. √√√√
• Lubricar el extremo del cable con grasa a base de jabón de litio. √√√√
17 Caballete lateral,
caballete central • Comprobar funcionamiento.
• Lubricar con grasa a base de ja-
bón de litio. √√√√√
18 *Interruptor
del ca-
ballete lateral • Comprobar funcionamiento.
√√√√√√
19 *Horquilla delantera • Comprobar funcionamiento y si
existen fugas de aceite. √√√√
20 *Conjuntos amorti-
gua
dores • Comprobar funcionamiento y si
los amortiguadores pierden acei-
te. √√√√
21 Aceite de motor •Cambiar.
• Comprobar nivel de aceite y si
existen fugas. √√√√√
22 Ta m i z
de aceite d el
motor •Limpiar.
√√√√√√
23 *Sistema
de refrige-
ración • Comprobar nivel de líquido refri-
gerante y si existen fugas en el
vehículo. √√√√
• Cambiar refrigerante. Cada 3 años
24 Aceite
de la trans-
misión final • Comprobar si existen fugas en el
vehículo. √√√√√
•Cambiar. √Cada 12000 km (7200 mi)
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)U2CMS0S0.book Page 6 Wednesday, May 7, 2014 4:48 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
SAU38263
NOTAFiltro de aire del motor y filtros de aire de la caja de la correa trapezoidal
• El filtro de aire del motor de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de
aceite y, para no dañarlo, no se debe limpiar con aire comprimido.
• Si se conduce en lugares especialmente húmedos o polvorientos, el filtro de aire del motor y los filtros de aire de la caja de la
correa trapezoidal se deben cambiar con mayor frecuencia.
 Mantenimiento del freno hidráulico
• Después de desmontar las bombas de freno y las pinzas, cambie siempre el líquido de frenos. Compruebe regularmente los ni- veles de líquido de frenos y llene los depósitos según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.25 *Correa trapezoi dal • Cambiar. Cada 20000 km (12000 mi)
26 *Interruptores
de fre-
no delantero y tra-
sero • Comprobar funcionamiento.
√√√√√√
27 Piezas móviles y ca-
bles • Lubricar.
√√√√√
28 *Puño del acelerad or• Comprobar funcionamiento.
• Compruebe el juego libre del
puño del acelerador y ajústelo si
es necesario.
• Lubrique la caja del cable y del puño. √√√√√
29 *Luces, señales e in-
terruptores • Comprobar funcionamiento.
• Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)
U2CMS0S0.book Page 7 Wednesday, May 7, 2014 4:48 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U2CMS0S0.book Page 8 Wednesday, May 7, 2014 4:48 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
SAU18752
Desmontaje y montaje del panelEl panel que se muestra debe desmontarse
para poder realizar algunas de las opera-
ciones de mantenimiento que se describen
en este capítulo. Consulte este apartado
cada vez que necesite desmontar y montar
el panel.
SAU56941

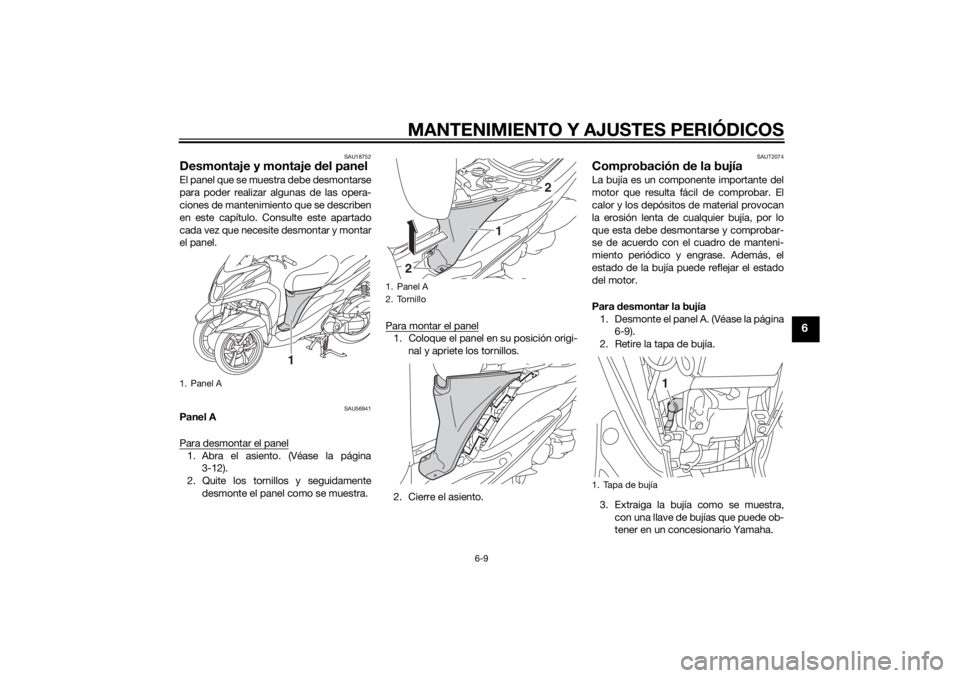

Panel A
Para desmontar el panel1. Abra el asiento. (Véase la página
3-12).
2. Quite los tornillos y seguidamente desmonte el panel como se muestra. Para montar el panel
1. Coloque el panel en su posición origi-
nal y apriete los tornillos.
2. Cierre el asiento.
SAUT2074
Comprobación de la bujíaLa bujía es un componente importante del
motor que resulta fácil de comprobar. El
calor y los depósitos de material provocan
la erosión lenta de cualquier bujía, por lo
que esta debe desmontarse y comprobar-
se de acuerdo con el cuadro de manteni-
miento periódico y engrase. Además, el
estado de la bujía puede reflejar el estado
del motor.
Para desmontar la bujía
1. Desmonte el panel A. (Véase la página 6-9).
2. Retire la tapa de bujía.
3. Extraiga la bujía como se muestra, con una llave de bujías que puede ob-
tener en un concesionario Yamaha.
1. Panel A
1
1. Panel A
2. Tornillo
1
2
2
1. Tapa de bujía
1
U2CMS0S0.book Page 9 Wednesday, May 7, 2014 4:48 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6
Para revisar la bujía1. Compruebe que el aislamiento de porcelana que rodea al electrodo cen-
tral de la bujía tenga un color canela
de tono entre medio y claro (éste es el
color ideal cuando se utiliza el vehícu-
lo normalmente).NOTASi la bujía presenta un color claramente di-
ferente, puede que el motor no funcione
adecuadamente. No trate de diagnosticar
usted mismo estas averías. En lugar de
ello, haga revisar el vehículo en un conce-
sionario Yamaha.
2. Compruebe la erosión del electrodo y
la acumulación excesiva de carbono u
otros depósitos en la bujía; cámbiela
según sea necesario.
3. Mida la distancia entre electrodos de la bujía con una galga y ajústela al va-
lor especificado según sea necesario. Para montar la bujía
1. Limpie la superficie de la junta de la bujía y su superficie de contacto; se-
guidamente elimine toda suciedad de
las roscas de la bujía.
2. Monte la bujía con la llave de bujías y apriétela con el par especificado.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.3. Coloque la tapa de bujía.
4. Monte el panel.

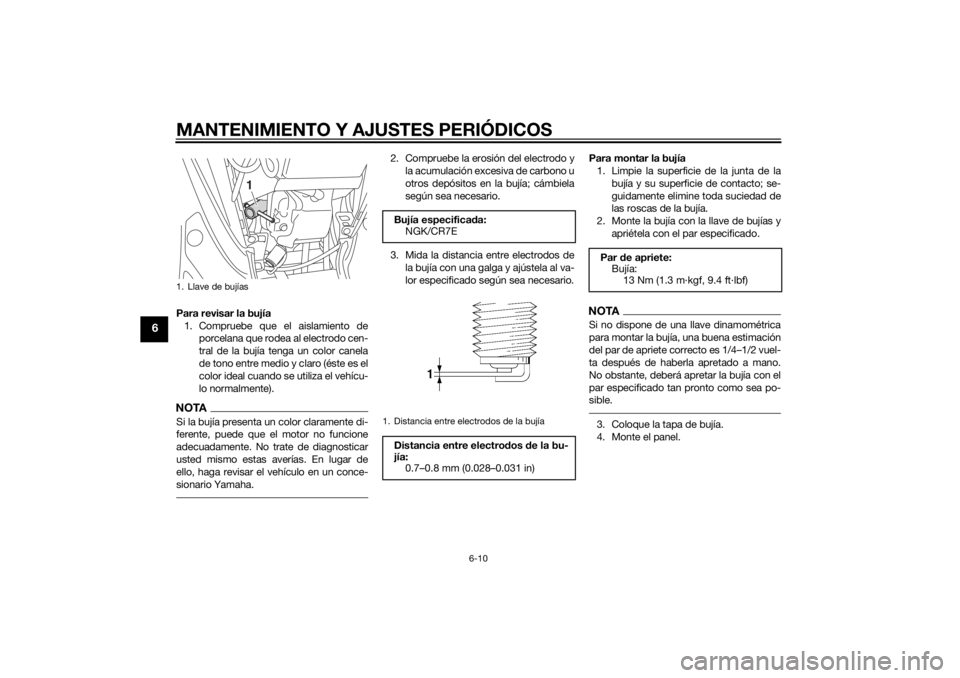

1. Llave de bujías
1
Bujía especifica da:
NGK/CR7E1. Distancia entre electrodos de la bujíaDistancia entre electrod os de la bu-
jía: 0.7–0.8 mm (0.028–0.031 in)
Par de apriete:
Bujía: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
