2014 YAMAHA TRICITY Betriebsanleitungen (in German)

DIC183
MW125
BEDIENUNGSANLEITUNG
2CM-F8199-G0
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.
[German (G)]

GAU46091
Bitte lesen Sie diese Be dienun gsanleitun g sor gfälti g d urch, bevor Sie das Fahrzeu g in Betrie b nehmen. Diese Be dienun gs-
anleitun g muss, wenn d as Fahrzeug verkauft wir d, b eim Fahrzeu g ver bleib en.
U2CMG0G0.book Page 1 Wednesday, May 7, 2014 4:42 PM

VORWORT
GAU60580
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine MW125, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde.
Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser MW125 nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Diese Bedienungsan-
leitung informiert Sie nicht nur, wie Sie das Fahrzeug am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich u nd ggf.
Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantie ren wir den bestmöglichen Werterhalt dieses Fahrzeugs. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität de r Produkte bemüht. Daher könnten zwischen Ihrem Fahrzeug und dies er
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröffen tlichung
erhältlich waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA17780
Diese Anleitun g aufmerksam un d vollstän dig vor d er Inbetrie bnahme des Fahrzeu gs durchlesen.
U2CMG0G0.book Page 1 Wednesday, May 7, 2014 4:42 PM

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10134
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden. Dies ist
das Sicherheits-Warnsym bol. Es warnt Sie vor potenziellen Verletzun gsg efahren.
Befol gen Sie alle S icherheitsanweisun gen, die diesem Symb ol fol gen, um mö gliche schwere
o der tö dliche Verletzun gen zu vermei den.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, d ie, wenn sie nicht vermie-
d en wir d, zu tö dlichen o der schweren Verletzun gen führen kann.
Das Zeichen ACHTUNG bed eutet, dass spezielle Vorsichtsmaßnahmen getroffen wer den
müssen, um eine Beschä dig ung d es Fahrzeu gs o der an deren Ei gentums zu vermei den.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
U2CMG0G0.book Page 1 Wednesday, May 7, 2014 4:42 PM

KENNZEICHNUNG WICHTIGER HINWEISE
GAU37432
MW125
BEDIENUNG SANLEITUNG
©2014 Thai Yamaha Motor Co., Lt d.
1. Aufla ge, April 2014
Alle Rechte vor behalten.
Nach druck, Vervielfälti gung und Ve rbreitun g,
auch auszu gsweise,
ist ohne schriftliche Genehmi gun g d er
Thai Yamaha Motor Co., Lt d.
nicht gestattet.
Ge druckt in Thailan d.
U2CMG0G0.book Page 2 Wednesday, May 7, 2014 4:42 PM

INHALTSICHERHEIT SINFORMATIONEN .... 1-1
Weitere Tipps zur Fahrsicherheit .... 1-6
BE SCHREIBUNG .............................. 2-1

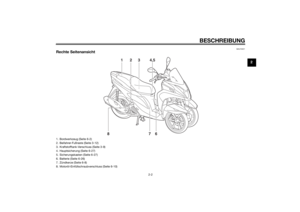

Linke Seitenansicht ........................ 2-1

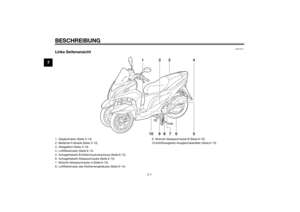

Rechte Seitenansicht...................... 2-2

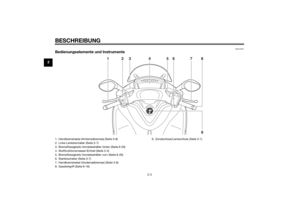

Bedienungselemente und Instrumente ................................. 2-3
ARMATUREN,
BEDIENUNG SELEMENTE UND
DEREN FUNKTION ........................... 3-1
Zünd-/Lenkschloss......................... 3-1
Schlüsselloch-Abdeckung.............. 3-2
Kontrollleuchten und Warnleuchten .............................. 3-2
Stromkreis-Prüfeinrichtung ............ 3-3

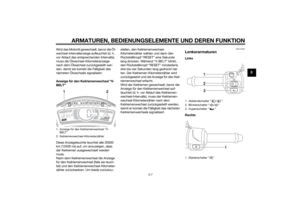

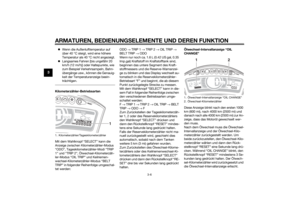

Multifunktionsmesser-Einheit ......... 3-4
Lenkerarmaturen ............................ 3-7
Handbremshebel
(Vorderradbremse) ...................... 3-8
Handbremshebel (Hinterradbremse) ....................... 3-8
Tankverschluss............................... 3-9
Kraftstoff ....................................... 3-10
Katalysator ................................... 3-11
Sitzbank ........................................ 3-12
Beifahrer-Fußraste........................ 3-12
Ablagefach ................................... 3-13
Gepäckhaken ............................... 3-13

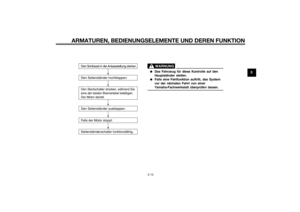

Seitenständer ............................... 3-14 Zündunterbrechungs- u.
Anlasssperrschalter-System...... 3-14
Nebenverbraucher- Steckverbinder .......................... 3-16
ZU IHRER S ICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN .................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNG SHINWEI SE .................. 5-1
Motor anlassen ............................... 5-1
Anfahren .......................................... 5-2
Beschleunigen und Verlangsamen .............................. 5-2
Bremsen .......................................... 5-3
Tipps zum Kraftstoffsparen............. 5-3
Einfahrvorschriften .......................... 5-3
Parken ............................................. 5-4
REGELMÄ SSIGE WARTUNG
UND EIN STELLUNG ......................... 6-1
Bordwerkzeug ................................. 6-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 6-3
Allgemeine Wartungs- und
Schmiertabelle ............................. 6-4
Abdeckung abnehmen und montieren..................................... 6-8
Zündkerze prüfen ............................ 6-8
Motoröl und Ölsieb ....................... 6-10 Achsgetriebeöl .............................. 6-12
Kühlflüssigkeit............................... 6-13
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter ... 6-14
Spiel des Gasdrehgriffs prüfen ..... 6-16
Ventilspiel ..................................... 6-17
Reifen............................................ 6-17
Gussräder ..................................... 6-19
Spiel des Vorde rradbremshebels
prüfen ........................................ 6-19
Spiel des Hinte rradbremshebels
prüfen ........................................ 6-19
Scheibenbremsbeläge des Vorder- und Hinterrads
prüfen ........................................ 6-20
Bremsflüssigkeitsstand prüfen ..... 6-20
Bremsflüssigkeit wechseln ........... 6-22
Bowdenzüge prüfen und schmieren .................................. 6-22
Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 6-22
Bremshebel vorn und hinten schmieren .................................. 6-23
Haupt- und Seitenständer prüfen und schmieren ............... 6-23
Teleskopgabel prüfen ................... 6-24
Lenkung prüfen............................. 6-24
Radlager prüfen ............................ 6-25
Spurstange prüfen ........................ 6-25
Neigungssystem prüfen................ 6-25
Batterie ......................................... 6-26U2CMG0G0.book Page 1 Wednesday, May 7, 2014 4:42 PM

INHALT
Sicherungen wechseln ..................6-27
Scheinwerferlampe auswechseln ..............................6-28
Rücklicht/Bremslicht .....................6-29
Blinkerlampe..................................6-30
Standlicht ......................................6-30
Fehlersuche ...................................6-30
Fehlersuchdiagramme ...................6-32
PFLEGE UND S TILLLEGUNG DE S
FAHRZEUG S......................................7-1
Vorsicht bei Mattfarben ...................7-1
Pflege ..............................................7-1
Abstellen..........................................7-4
TECHNI SCHE DATEN .......................8-1
KUNDENINFORMATION ...................9-1
Identifizierungsnummern .................9-1
INDEX ...............................................10-1
U2CMG0G0.book Page 2 Wednesday, May 7, 2014 4:42 PM

1-1
1
SICHERHEIT SINFORMATIONEN
GAU60750
Seien Sie ein verantwortun gsb ewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Fahrzeugs.
Dies ist ein LMW-Fahrzeug (Leaning Multi-
Wheel).
Der sichere Einsatz und Betrieb dieses
Fahrzeugs hängt von den richtigen Fahr-
techniken und von der Geschicklichkeit des
Fahrers ab. Jeder Fahrer sollte die folgen-
den Voraussetzungen kennen, bevor er
dieses Fahrzeug fährt.
Er oder sie sollte:  Gründliche Anleitungen von kompe-
tenter Stelle über alle Aspekte des
Fahrens mit diesem Fahrzeug erhal-
ten.
 Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
 Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
 Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern. 
Niemals ein Fahrzeug ohne ausrei-
chende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei
einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen Yamaha-Fachhändler,
um Ausbildungskurse in Ihrer Nähe zu
finden.
S icheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor
jeder Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 4-1.
 Dieses Fahrzeug ist für den Transport
von einem Fahrer und einem Beifahrer
ausgelegt.
 Die häufigste Ursache für Unfälle zwi-
schen Autos und kleineren Fahrzeu-
gen ist, dass Autofahrer oft nicht in der
Lage sind, Motorroller und Motorräder
im Verkehr zu erkennen und mit einzu-
beziehen. Viele Unfälle werden von
Autofahrern verursacht, die das klei-
nere Fahrzeug nicht gesehen haben.
Sich selbst auffallend zu erkennen zu geben ist daher eine sehr effektive
Methode, Unfälle dieser Art zu redu-
zieren.
Deshal
b:
• Tragen Sie eine Jacke mit auffallen-
den Farben.
• Wenn Sie sich einer Kreuzung nä- hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Unfälle mit kleineren
Fahrzeugen am häufigsten an Kreu-
zungen auftreten.
• Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
• Warten Sie niemals ein Fahrzeug, wenn Sie nicht über entsprechen-
des Wissen verfügen. Wenden Sie
sich an einen Yamaha-Fachhänd-
ler, um grundlegende Informatio-
nen zur Fahrzeugwartung zu erhal-
ten. Bestimmte Wartungsarbeiten
können nur von Fachleuten vorge-
nommen werden, die die entspre-
chende Zulassung besitzen.U2CMG0G0.book Page 1 Wednesday, May 7, 2014 4:42 PM
