2014 YAMAHA SR400 Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-38
1
2
3
4
567
8
9
10
11
12
3. Coloque la motocicleta sobre el caba- llete central.
4. Desconecte el cable del velocímetro
de la rueda delantera.
5. Extraiga la tuerca del eje de la rueda y la arandela.
6. Extraiga el eje de la rueda y, a conti- nuación, extraiga el casquillo y des-
monte la rueda.
ATENCIÓN: No
accione el freno cuando haya des-
montado la rueda y el disco, ya que
las pastillas se cerrarán completa-
mente.
[SCA11073]
Para montar la rueda delantera 1. Monte los engranajes del velocímetro
en el cubo de la rueda de forma que
los salientes se ajusten en las ranuras.
2. Coloque el casquillo en el lado dere- cho del cubo de la rueda.
3. Levante la rueda entre las barras de la
horquilla.
NOTAVerifique que exista espacio suficiente en-
tre las pastillas de freno antes de introducir
el disco de freno y compruebe que la ranura
del engranaje del velocímetro se ajuste so-bre la sujeción de la barra de la horquilla.
4. Introduzca el eje de la rueda por el lado izquierdo y, a continuación, colo-
que la arandela y la tuerca del eje.
5. Retire la motocicleta del caballete cen- tral de forma que la rueda delantera
repose sobre el suelo y baje el caballe-
te lateral.
6. Apriete la tuerca del eje y las tuercas del soporte del eje de la rueda con el
par especificado.
1. Tuerca del soporte del eje
1. Cable del velocímetro
1
1
1. Ranura
2. Engranajes del velocímetro
3. Saliente
2
3
1
1. Sujeción
2. Ranura
1
2
2RD-28199-S0.book 38 ページ ２０１３年１２月５日　木曜日　午前１０時３０分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-39
1
2
3
4
56
7
8
9
10
11
12
7. Mientras aplica el freno delantero, em- puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad.
8. Conecte el cable del velocímetro.
SAU25081
Rueda trasera
SAU59611
Para desmontar la rueda trasera
ADVERTENCIA
SWA10822
Para evitar daños personales, apoye fir-
memente el vehículo de forma que nopueda caerse.
1. Afloje la tuerca del eje y la tuerca del ti- rante en la placa porta zapatas.
2. Desconecte el tirante de inercia de la placa portazapatas extrayendo la tuer-
ca, la arandela y el perno.
3. Coloque la motocicleta sobre el caba-llete central.
4. Extraiga la tuerca de ajuste del juego del pedal de freno y luego desconecte
la varilla del freno de la palanca de la
leva del freno.
5. Suelte la contratuer ca del tensor de la
Pares de apriete:
Tuerca del eje:104 Nm (10.4 m·kgf, 74 ft·lbf)
Tuerca del soporte del eje de la rue-
da:
9 Nm (0.9 m·kgf, 6.5 ft·lbf)

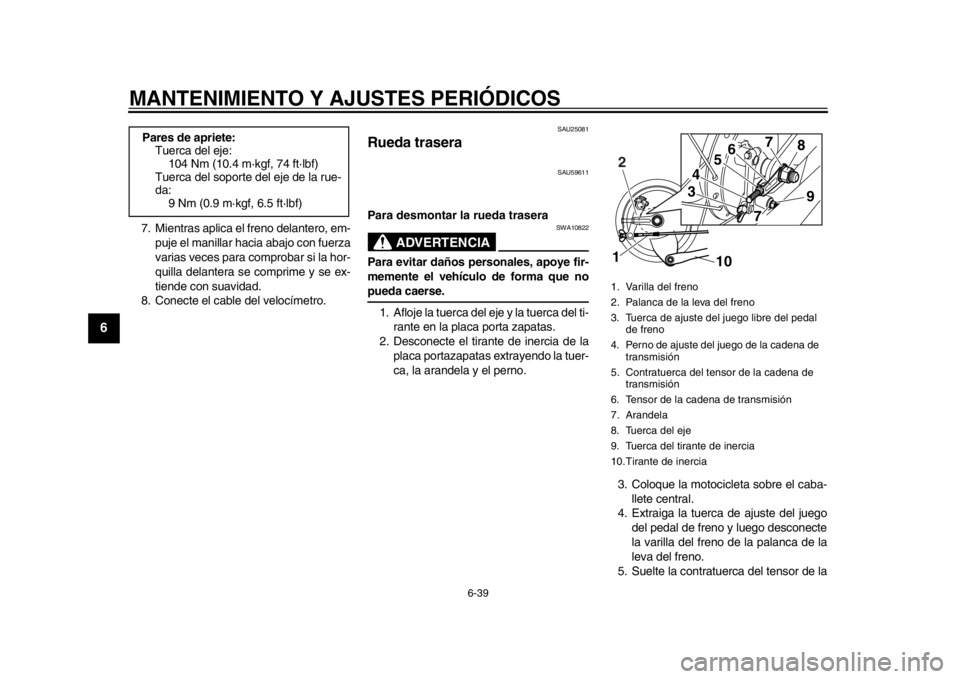

1. Varilla del freno
2. Palanca de la leva del freno
3. Tuerca de ajuste del juego libre del pedal
de freno
4. Perno de ajuste del juego de la cadena de transmisión
5. Contratuerca del tensor de la cadena de transmisión
6. Tensor de la cadena de transmisión
7. Arandela
8. Tuerca del eje
9. Tuerca del tirante de inercia
10.Tirante de inercia1 10
34
5
6
7
8
9
7
2
2RD-28199-S0.book 39 ページ ２０１３年１２月５日　木曜日　午前１０時３０分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-40
1
2
3
4
567
8
9
10
11
12
cadena de transmisión y el perno de
ajuste del juego de la cadena de trans-
misión en los dos ex tremos del bascu-
lante.
6. Extraiga la tuerca del eje y la arandela.
7. Mientras sujeta la rueda trasera, ex- traiga el eje.
8. Desmonte los conjuntos de tensores
de la cadena y el espaciador. 9. Empuje la rueda hacia adelante y des-
monte la cadena de transmisión de la
corona dentada trasera.
NOTANo es necesario desarmar la cadena de
transmisión para desmo ntar y montar larueda.
Para montar la rueda trasera
1. Coloque el espaciador en el lado iz-
quierdo del cubo de la rueda.
2. Monte los tensores de la cadena y la rueda introduciendo el eje de la rueda
por el lado izquierdo.
3. Monte la cadena de transmisión en la corona dentada trasera.
4. Coloque la arandela y la tuerca del eje.
5. Monte la varilla del freno en la palanca de la leva del freno y luego coloque la
tuerca de ajuste del juego libre del pe-
dal de freno en la varilla.
6. Acople el tirante de inercia del freno al plato porta zapatas colocando el per-
no, la arandela y la tuerca.
7. Ajuste el juego de la cadena de trans- misión. (Vease la página 6-24.)
8. Retire la motocicleta del caballete cen- tral de forma que la rueda trasera re-
pose sobre el suelo y, seguidamente,
baje el caballete lateral.
9. Apriete la tuerca del tirante y la tuerca del eje con los pares especificados.
10. Ajuste el juego del pedal de freno. (Vease la página 6-20.)
ADVERTENCIA
SWA10661
Después de ajustar el juego libre del pe-
dal de freno, compruebe el funciona-miento de la luz de freno.

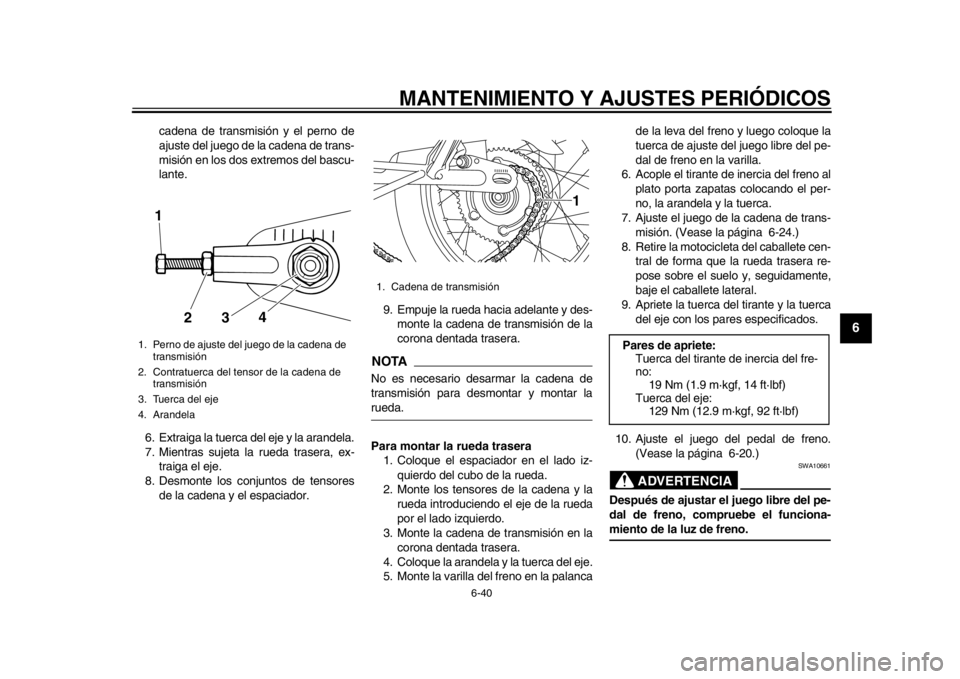

1. Perno de ajuste del juego de la cadena de transmisión
2. Contratuerca del tensor de la cadena de transmisión
3. Tuerca del eje
4. Arandela
3
2
1
4
1. Cadena de transmisión
1
Pares de apriete:
Tuerca del tirante de inercia del fre-
no:
19 Nm (1.9 m·kgf, 14 ft·lbf)
Tuerca del eje:
129 Nm (12.9 m·kgf, 92 ft·lbf)
2RD-28199-S0.book 40 ページ ２０１３年１２月５日　木曜日　午前１０時３０分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-41
1
2
3
4
56
7
8
9
10
11
12
SAU25852
Identificación de averíasAunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o en-
cendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
El siguiente cuadro de identificación de ave-
rías constituye un pr ocedimiento rápido y
fácil para comprobar esos sistemas vitales
por usted mismo. No obstante, si es nece-
sario realizar cualquier reparación de la mo-
tocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar, incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
2RD-28199-S0.book 41 ページ ２０１３年１２月５日　木曜日　午前１０時３０分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-42
1
2
3
4
567
8
9
10
11
12
SAU60030

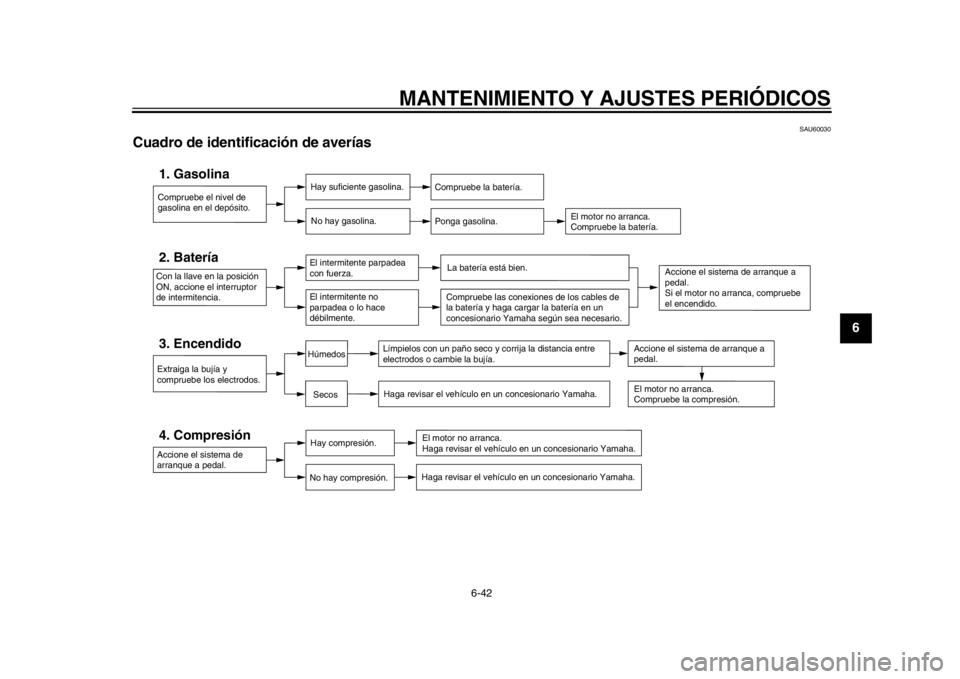

Cuadro de identificación de averías
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
4. Compresión
Hay compresión.
No hay compresión.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos o cambie la bujía. Haga revisar el vehículo en un concesionario Yamaha.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.Accione el sistema de arranque a
pedal.
El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
Accione el sistema de arranque a
pedal.
Si el motor no arranca, compruebe
el encendido.
Con la llave en la posición
ON, accione el interruptor
de intermitencia.2. Batería
El intermitente parpadea
con fuerza.
El intermitente no
parpadea o lo hace
débilmente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y haga cargar la batería en un
concesionario Yamaha según sea necesario.
SecosHúmedos
Accione el sistema de
arranque a pedal.
2RD-28199-S0.book 42 ページ ２０１３年１２月５日　木曜日　午前１０時３０分

7-1
1
2
3
4
5
67
8
9
10
11
12
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
SAU37834
Precaución relativa al color mateATENCIÓN
SCA15193
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado encolor mate.
SAU26005
CuidadosSi bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo 1. Cubra la salida del silenciador con una bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier- tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los obtu-
radores, las juntas, los piñones, la ca-
dena de transmisión y los ejes de las ruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCIÓN
SCA10773

No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.

Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias
con agua, se puede diluir en ella un
detergente suave. Se debe eliminar
con agua abundante todo residuo
2RD-28199-S0.book 1 ページ ２０１３年１２月５日　木曜日　午前１０時３０分

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
1
2
3
4
5
678
9
10
11
12
de detergente, pues este resulta
perjudicial para las piezas de plásti-
co.

No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,
disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.

No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.

Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un peque-
ña parte oculta del parabrisas para
asegurarse de que no deja marcas. Si se raya el parabrisas, utilice un
pulimento de calidad para plásticos
después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-da la primavera. 1. Lave la motocicleta con agua fría y un detergente suave cuando el motor se
haya enfriado.
ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10792]
2. Aplique un aerosol anticorrosión a to- das las superficies de metal, incluidas
las superficies cromadas y chapadas
con níquel, para prevenir la corrosión.
Después de la limpieza 1. Seque la motocicleta con una gamuza o un trapo absorbente.
2. Seque inmediatamente la cadena de transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
4. Se recomienda aplicar un aerosol anti- corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
5. Utilice aceite en aerosol como limpia- dor universal para eliminar todo resto
de suciedad.
6. Retoque los pequeños daños en la pintura provocados por piedras, etc.
2RD-28199-S0.book 2 ページ ２０１３年１２月５日　木曜日　午前１０時３０分

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
1
2
3
4
5
67
8
9
10
11
12
7. Aplique cera a todas las superficies pintadas.
8. Deje que la motocicleta se seque por completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11132
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.

Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de lamotocicleta.
ATENCIÓN
SCA10801

Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.

No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.

Evite el uso de compuestos abri-
llantadores abrasivos que puedendesgastar la pintura.
NOTA
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.

Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar lahumedad de la óptica.
SAU43203
AlmacenamientoPeriodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.ATENCIÓN
SCA10811

Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.

Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productosquímicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses: 1. Observe todas las instrucciones que se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
2RD-28199-S0.book 3 ページ ２０１３年１２月５日　木曜日　午前１０時３０分
