2014 YAMAHA MT-09 Instructieboekje (in Dutch)

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-10
3
Weergave hui dig b ran dstofver bruik
De weergave van het huidige brandstofver-
bruik kan worden ingesteld op “km/L”,
“L/100 km” of “MPG” (alleen Verenigd Ko-
ninkrijk).  “km/L”: De afstand die onder de huidi-
ge rijomstandigheden kan worden af-
gelegd met 1.0 L brandstof wordt
weergegeven.
 “L/100 km”: De hoeveelheid brandstof
die nodig is om onder de huidige rij-
omstandigheden 100 km af te leggen
wordt weergegeven.
 “MPG” (alleen Verenigd Koninkrijk):
De afstand die onder de huidige rijom-
standigheden kan worden afgelegd
met 1.0 Imp.gal brandstof wordt
weergegeven. Houd de toets “SELECT” een seconde lang
ingedrukt om te wisselen tussen de twee
weergaven voor het huidige brandstofver-
bruik terwijl een van de weergaven wordt
getoond.
OPMERKINGBij snelheden onder 20 km/h (12 mi/h)
wordt “_ _._” weergegeven.Weer
gave gemi ddel d b ran dstofverb ruik
De weergave van het gemiddelde brand-
stofverbruik kan worden ingesteld op
“AVE_ _._ km/L”, “AVE_ _._ L/100 km” of
“AVE_ _._ MPG” (alleen Verenigd Konink-
rijk).
Deze weergave toont het gemiddelde
brandstofverbruik sinds de weergave op
nul is teruggezet. 
“AVE_ _._ km/L”: De gemiddelde af-
stand die kan worden afgelegd op 1.0
L brandstof wordt weergegeven.
 “AVE_ _._ L/100 km”: De gemiddelde
hoeveelheid brandstof die nodig is om
100 km af te leggen wordt weergege-
ven.
 “AVE_ _._ MPG” (alleen Verenigd Ko-
ninkrijk): De gemiddelde afstand die
kan worden afgelegd op 1.0 Imp.gal
brandstof wordt weergegeven.
Houd de toets “SELECT” een seconde lang
ingedrukt om te wisselen tussen de weer-
gaven voor het gemiddelde brandstofver-
bruik terwijl een van de weergaven wordt
getoond.
Om de weergave van het gemiddelde
brandstofverbruik terug te stellen selecteert
u deze door op de toets “SELECT” te druk-
ken en dan de toets “RESET” minstens een
seconde lang ingedrukt te houden.
OPMERKINGNa het terugstellen van een weergave van
het gemiddelde brandstofverbruik wordt “_
_._” weergegeven voor die weergave totdat
de machine 1 km (0.6 mi) heeft afgelegd.

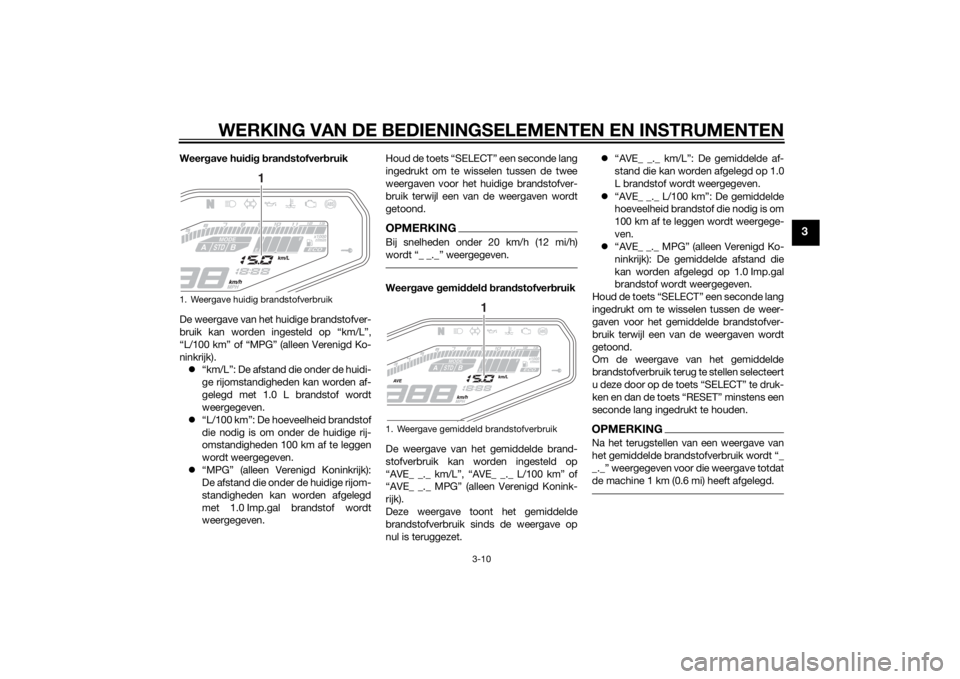

1. Weergave huidig brandstofverbruik
1
1. Weergave gemiddeld brandstofverbruik
1
U1RCDLD0.book Page 10 Monday, May 12, 2014 11:27 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-11
3
Weergave koelvloeistoftemperatuur
Dit display toont de koelvloeistoftempera-
tuur van 40 °C tot 116 °C in stappen van 1
°C.
Als de melding “HI” knippert, stop de ma-
chine dan, stop vervolgens de motor en
laat de motor afkoelen. (Zie pagina 6-43.)OPMERKING Als de koelvloeistoftemperatuur lager
is dan 40 °C, wordt “LO” weergege-
ven.
 De koelvloeistoftemperatuur is afhan-
kelijk van de weersomstandigheden
en de motorbelasting.
Weer gave luchtaanzui gtemperatuur
De weergave luchtaanzuigtemperatuur
geeft de temperatuur aan van de lucht die
het luchtfilterhuis wordt binnengezogen.
Dit display toont de luchtaanzuigtempera-
tuur van –9 °C tot 99 °C in stappen van 1
°C.OPMERKING Als de luchtaanzuigtemperatuur lager
is dan –9 °C, wordt toch –9 °C aange-
geven.
 De luchtaanzuigtemperatuur kan af-
wijken van de omgevingstemperatuur.
Hel derhei dsre gelin g
Met deze functie regelt u de helderheid van
het paneel voor de multifunctionele meter,
afgestemd op het aanwezige daglicht.
Om de helderheid in te stellen1. Draai de sleutel naar “OFF”.
2. Houd de toets “SELECT” ingedrukt, draai de sleutel naar “ON” en blijf de
toets ingedrukt houden totdat de
weergave schakelt naar de modus
voor helderheidsregeling.
3. Druk op de toets “RESET” om het hel-
derheidsniveau in te stellen.
4. Druk op de toets “SELECT” om terug te keren naar de oorspronkelijke weer-
gave.
1. Weergave koelvloeistoftemperatuur
1
1. Weergave luchtaanzuigtemperatuur
1
1. Weergave helderheidsniveau
1
U1RCDLD0.book Page 11 Monday, May 12, 2014 11:27 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-12
3
Zelfdia gnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
geeft het display een foutcode weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersy-
steem een storing wordt gedetecteerd,
gaat het controlelampje startblokkering
knipperen en geeft het display een foutco-
de weer.
OPMERKINGAls het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het trans-
pondersignaal. Als deze fout zich voordoet,
probeer dan het volgende.1. Start de motor met behulp van de co- deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden
gestart.2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeer-
sleutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.
LET OP
DCA11591
Wanneer het display een foutco de aan-
g eeft, moet de machine zo spoe dig mo-
g elijk wor den gecontroleer d om
motorscha de te voorkomen.
1. Weergave foutcode
2. Waarschuwingslampje motorstoring “ ”
3. Controlelampje startblokkering “ ”
1
2
3
U1RCDLD0.book Page 12 Monday, May 12, 2014 11:27 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-13
3
DAU47634
D-mode (rijmo dus)D-mode is een elektronisch geregeld mo-
torprestatiesysteem met drie modi: (“STD”,
“A” en “B”).
Druk de rijmodusscha kelaar “MODE” in om
te wisselen tussen de modi. (Zie pagina
3-14 voor uitleg over de rijmodusschake-
laar.)OPMERKINGMaak uzelf vertrouwd met de werking van
D-mode en de rijmodusschakelaar MODE
alvorens het systeem te gebruiken.Mo dus “STD”
Modus “STD” is geschikt voor uiteenlopen-
de rijomstandigheden. Deze modus biedt een soepel en sportief
rijgedrag van het lage- tot het hogetoeren-
bereik.
Mo
dus “A”
Modus “A” biedt een sportievere motorres-
pons in het lage en middenbereik in verge-
lijking met de modus “STD”.
Mo dus “B”
Modus “B” biedt een wat minder scherpe
respons in vergelijking met de modus
“STD” voor rijsituaties om die een sensitie-
ve gasrespons vragen.
DAU1234H
StuurschakelaarsLinks
1. Rijmodusschakelaar “MODE”
1
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
2341
U1RCDLD0.book Page 13 Monday, May 12, 2014 11:27 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-14
3
Rechts
DAU12351
Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12401
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich- tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU54211
Startschakelaar/noo
dstopschakelaar
“//”
Als u de motor wilt starten met de startmo-
tor, zet u deze schakelaar op “ ” en drukt
u vervolgens op de “ ”-zijde van de scha-
kelaar. Zie pagina 5-1 voor startinstructies
voordat u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
DAU41701
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12735
Schakelaar alarmverlichtin g“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Ge bruik de alarmverlichtin g niet g ed u-
ren de lan gere tij d als d e motor niet
d raait om dat hier door de accu kan ont-
la den.
DAU47496
Rijmo dusschakelaar “MODE”
WAARSCHUWING
DWA15341
Wijzi g d e rijmo dus niet tij dens het rij den.Met deze schakelaar wijzigt u de rijmodus
naar “STD”, “A” of “B” in de onderstaande
volgorde:
STD → A → B → STD
1. Startschakelaar/noodstopschakelaar
“//”
2. Rijmodusschakelaar “MODE”
3. Schakelaar alarmverlichting “ ”
123
U1RCDLD0.book Page 14 Monday, May 12, 2014 11:27 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-15
3
De gasgreep moet volledig gesloten zijn bij
het wijzigen van de rijmodus. (Zie pagina
3-13 voor uitleg over de afzonderlijke rijmo-
di.)OPMERKINGDe modus is standaard ingesteld op
“STD”. De modus keert terug naar
“STD” wanneer u de sleutel naar
“OFF” draait.
 De geselecteerde modus wordt ge-
toond in de rijmodusweergave. (Zie
pagina 3-8.)
DAU12821
Koppelin gshen delDe koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-25.)
DAU12872
Schakelpe daalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij
het schakelen van de versnellingen van de
6-traps constant-mesh versnellingsbak op
deze motorfiets.
1. Koppelingshendel
1
1. Schakelpedaal
1
U1RCDLD0.book Page 15 Monday, May 12, 2014 11:27 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-16
3
DAU26825
RemhendelDe remhendel bevindt zich aan de rechter-
zijde van het stuur. Trek de hendel naar de
gasgreep toe om de voorrem te bekrachti-
gen.
De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de gas-
greep af te stellen, wordt het stelwiel ge-
draaid terwijl de hendel van de gasgreep
vandaan wordt gehouden. Controleer of
het correcte instelpunt op het stelwiel te-
genover het “ ” merkteken op de rem-
hendel staat.
DAU12944
Rempe daalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU51802
ABS (voor mo dellen met ABS)Het Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendel of het rempedaal.
Ga in dat geval door met remmen en laat
het ABS-systeem het werk doen. Ga niet
“pompend” remmen, dit vermindert de re-
meffectiviteit.
WAARSCHUWING
DWA16051
Hou d altij d een veili ge afstan d tot voor-
li ggers, zelfs als uw voertuig is uitgerust
met ABS.  Het ABS-systeem functioneert het
effectiefst over lan ge remwe gen.
 Op bepaal de oppervlakken, zoals
slechte we gen of grin dweg en, kan
d e remafstan d met het ABS-sy-
steem lan ger zijn dan zon der ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
1. Remhendel
2. Afstand tussen remhendel en gasgreep
3. Stelwiel afstelpositie remhendel
4. “ ”-merkteken
543
21
1
2
43
1. Rempedaal
1
U1RCDLD0.book Page 16 Monday, May 12, 2014 11:27 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-17
3
OPMERKINGHet ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en het voertuig rijdt
met een snelheid van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid van onder de zitting
en wanneer u de remhendel of het
rempedaal licht bedient, kan een tril-
ling in de hendel of het pedaal voel-
baar zijn. Dit duidt niet op een storing.
 Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-
tact op met uw Yamaha dealer.LET OP
DCA16121
Hou d alle soorten ma gneten (inclusief
ma gneet grijpers, ma gnetische schroe-
ven draaiers etc.) uit de buurt van de
voorste en achterste wielnaven. An ders
kunnen de ma gnetische rotors van de
wielnaven bescha digd raken, waar door
het ABS-systeem niet meer g oed werkt.
DAU13075
Tank dopOpenen van de tank dop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van d e tankdop
1. Druk de tankdop in positie met de sleutel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKINGDe tankdop kan alleen worden gesloten
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de tank-
dop niet correct gesloten en vergrendeld is.
WAARSCHUWING
DWA11092
Na het tanken moet d e tankdop goe d
wor den aan ged raai d. Door bran dstof-
lekka ge ontstaat bran dgevaar.
1. Ontgrendelen.
2. Slotplaatje tankdop
2
1
U1RCDLD0.book Page 17 Monday, May 12, 2014 11:27 AM
