2014 YAMAHA MT-09 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-14
6
15. Den Kühlerverschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum
oberen Rand des Kühlers nachfüllen
und dann den Kühlerverschlussde-
ckel, die Kühlerverschlussdeckel-Ar-
retierung und die Kühlerverschlussde-
ckel-Arretierschraube wieder
montieren.
16. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen. Falls er-
forderlich, den Ausgleichsbehälterde-
ckel abnehmen, Kühlflüssigkeit bis zur
Maximalstand-Markierung nachfüllen
und dann den Deckel wieder aufset-
zen.
17. Den Motor anlassen und das Fahr- zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühl-
system von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU36765
LuftfiltereinsatzDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetz t werden. Den Luftfil-
tereinsatz durch einen Yamaha-Händler er-
setzen lassen.
GAU44735
Leerlaufd rehzahl prüfenPrüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
Leerlauf drehzahl:
1100–1300 U/min
U1RCG0G0.book Page 14 Thursday, June 13, 2013 9:51 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-15
6
GAU21385
Spiel des Gas dreh griffs prüfenDas Spiel des Gasdrehgriffs sollte am inne-
ren Rand des Gasdrehgriffs 3.0–5.0 mm
(0.12–0.20 in) betragen. Das Spiel des Gas-
drehgriffs regelmäßig prüfen und ggf. von
einer Yamaha-Fachwerkstatt einstellen las-
sen.
GAU21402
VentilspielMit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU21778
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluft druck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren des Fahrzeu gs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust d er
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets b ei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb un gstemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
un d hinsichtlich d es Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
1. Spiel des Gasdrehgriffs
1
U1RCG0G0.book Page 15 Thursday, June 13, 2013 9:51 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-16
6
päck und Zu behör, das für dieses
Mo dell genehmi gt wur de, an ge-
passt wer den.
WARNUNG
GWA10512
Niemals das Fahrzeu g ü berla den. Das
Fahren mit einem üb erladenen Fahrzeu g
kann Unfälle verursachen.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10472
 Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. A bgesehen
d avon, dass Sie geg en die Straßen-
verkehrsor dnun g verstoßen, beein-
trächti gen ü bermäßi g a bgefahrene
Reifen die Fahrsta bilität un d kön-
nen zum Verlust der Kontrolle ü ber
d as Fahrzeu g führen.
 Den Austausch von Bauteilen, die
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie d en Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die dafür notwen di-
g e fachliche Erfahrun g verfü gt.
 Nach dem Reifenwechsel zunächst
mi t

mäßi ger Geschwin dig keit fah-
ren, denn bevor der Reifen seine
optimalen Ei genschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichti g “ein gefahren” wer den.
Reifenluft druck ( gemessen bei kal-
ten Reifen): Bis zu 90 k g (198 l b) Zula dun g:
Vor n: 250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
90 k g (198 l b) Zula dun g–maximale
Zula dun g:
Vor n: 250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen: Vor n:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten: 290 kPa (2.90 kgf/cm², 42 psi)
Maximale Zula dun g*:
MT09 177 kg (390 lb)
MT09A 174 kg (384 lb)
* Gesamtgewicht von Fahrer, Beifah- rer, Gepäck und Zubehör
1. Reifenflanke
2. Profiltiefe
Min destprofiltiefe (vorn un d hinten):
1.6 mm (0.06 in)
U1RCG0G0.book Page 16 Thursday, June 13, 2013 9:51 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-17
6
Reifenausführun g
Dieses Motorrad ist mit Gussrädern,
Schlauchlos-Reifen und Reifenventilen
ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10482
 Die Vor der- un d Hinterreifen sollten
immer vom sel ben Hersteller un d
von gleicher Ausführun g sein. An-
d erenfalls kann sich das Fahrver-
halten des Motorrad s ändern un d
es kann zu Unfällen kommen.
 Die Ventilkappen fest aufschrau-
ben, da sie Luft druckverluste ver-
hind ern.
 Die Verwen dun g von an deren Rei-
fenventilen un d Ventileinsätzen als
d en hier auf geführten kann bei ho-
hen Geschwind ig keiten zu plötzli-
chem Luft druckverlust führen.Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
WARNUNG
GWA10601
Dieses Motorra d ist mit S uper-Hoch ge-
schwin dig keitsreifen aus gerüstet. Bitte
fol gen de Punkte b eachten, um das volle
Potential des Fahrzeu gs un d d er Reifen
nutzen zu können.  Diese Reifen nur geg en solche g lei-
cher Spezifikation un d g leichen
Typs austauschen. An dere Reifen
können bei hohen Geschwind ig kei-
ten platzen.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
Vo r derreifen:
Größe:
120/70 ZR17M/C (58W)
Hersteller/Modell: BRIDGESTONE/S20F
DUNLOP/D214F
Hinterreifen: Größe:
180/55 ZR17M/C (73W)
Hersteller/Modell: BRIDGESTONE/S20R
DUNLOP/D214
VORNE un d HINTEN:
Reifenventil:
TR412
Ventileinsatz: #9100 (Original)
U1RCG0G0.book Page 17 Thursday, June 13, 2013 9:51 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-18
6
Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bo denhaftun g. Daher sollten
d ie Reifen für etwa 100 km (60 mi)
mit nie dri gerer Geschwin dig keit
ein gefahren wer den, bevor hohe
Geschwin dig keiten riskiert wer den
können.
 Hohe Geschwin dig keiten sollten
nur mit warmen Reifen g efahren
wer den.
 Den Reifenluft druck stets d er Zula-
d un g un d d en Fahr bed in gun gen an-
passen.
GAU21963
Gussräd erOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
 Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
GAU22082
Kupplun gshe bel- Spiel einstellenDer Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel in Richtung (a) drehen. Zum Ver-
ringern des Kupplungshebel-Spiels die Ein-
stellschraube in Richtung (b) drehen.1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-Spiel2
1
(b)(a)
U1RCG0G0.book Page 18 Thursday, June 13, 2013 9:51 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-19
6
HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt oder
nicht ordnungsgemäß funktioniert, den in-
ternen Kupplungsmechanismus von einer
Yamaha-Fachwerkstatt überprüfen lassen.
GAU37914
S piel des Han dbremshe bels prü-
fenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches o der schwammi ges Gefühl
b eim Betäti gen des Bremshe bels kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen S ie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, b evor Sie mit d em Fahr-
zeu g fahren. Luft in der Bremsanla ge
verrin gert die Bremskraft un d stellt ein
erhe bliches Sicherheitsrisiko dar.
GAU57070
BremslichtschalterFür Mo delle ohne ABS
Das Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Falls erforderlich, den Hinterrad-
Bremslichtschalter wie folgt einstellen, aber
den Vorderrad-Bremslichtschalter grund-
sätzlich von einer Yamaha-Fachwerkstatt
einstellen lassen.
Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-
1. Kein Bremshebelspiel
1
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht- schalters
1
2
(b)
(a)
U1RCG0G0.book Page 19 Thursday, June 13, 2013 9:51 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-20
6
schaltpunkt des Bremslichts zurückzuver-
setzen, die Einstellmutter in Richtung (b)
drehen.
Für ABS-Mo delle
Das Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Die Bremslichtschalter gegebenenfalls
vom Yamaha-Händler einstellen lassen.
GAU22393
S chei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU36891
S chei ben brems beläg e vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Bremse betätigen und die Verschleiß-
anzeiger beobachten. Wenn ein Verschleiß-
anzeiger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU46292
S chei ben brems beläg e hinten
Jeder Hinterrad-Scheibenbremsbelag
weist Verschleißanzeiger (Nuten) auf, die
ein Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die Schei-
benbremsbeläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Verschleißanzeiger des Bremsbelags
1
1
1. Verschleißanzeigerille des Bremsbelags
1
1
U1RCG0G0.book Page 20 Thursday, June 13, 2013 9:51 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-21
6
GAU40262

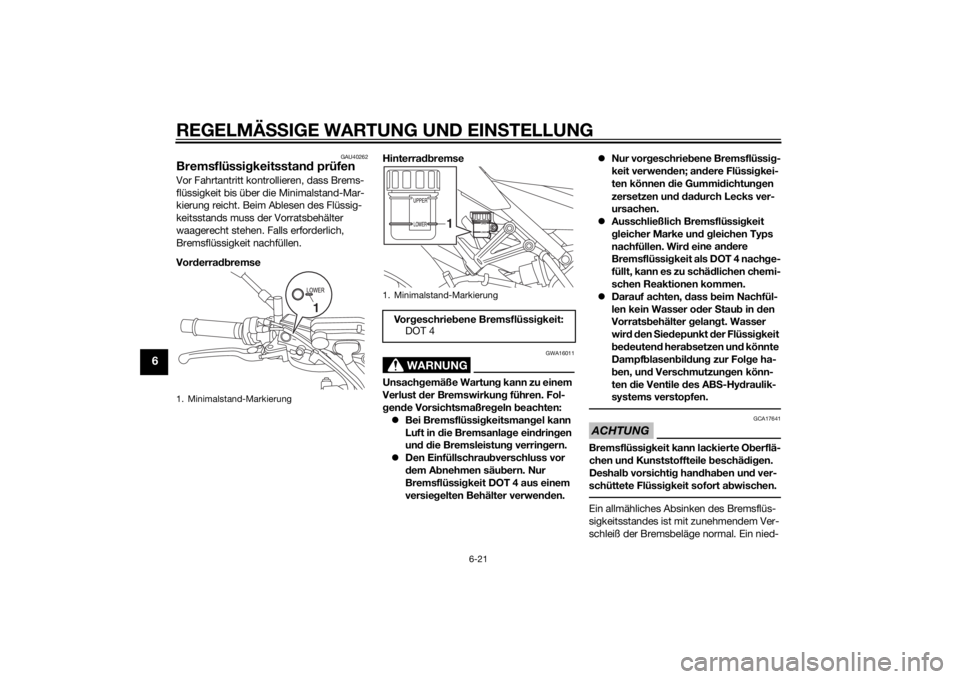

Bremsflüssi gkeitsstan d prüfenVor Fahrtantritt kontro llieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des Flüssig-
keitsstands muss der Vorratsbehälter
waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
Vor derra dbremse Hinterra
dbremse
WARNUNG
GWA16011
Unsachgemäße Wartun g kann zu einem
Verlust der Bremswirkun g führen. Fol-
g en de Vorsichtsmaßreg eln beachten:
 Bei Bremsflüssi gkeitsman gel kann
Luft in die Bremsanla ge ein drin gen
un d d ie Bremsleistun g verrin gern.
 Den Einfüllschrau bverschluss vor
d em A bnehmen säu bern. Nur
Bremsflüssi gkeit DOT 4 aus einem
versieg elten Behälter verwen den. 
Nur vor geschrie bene Bremsflüssi g-
keit verwen den; an dere Flüssi gkei-
ten können d ie Gummidichtun gen
zersetzen un d d ad urch Lecks ver-
ursachen.
 Ausschließlich Bremsflüssig keit
g leicher Marke un d g leichen Typs
nachfüllen. Wir d ei ne an
dere
B

remsflüssi gkeit als DOT 4 nach ge-
füllt, kann es zu schä dlichen chemi-
schen Reaktionen kommen.
 Darauf achten, dass beim Nachfül-
len kein Wasser o der Stau b in d en
Vorrats behälter gelan gt. Wasser
wir d d en Sie depunkt der Flüssi gkeit
b ed euten d hera bsetzen un d könnte
Dampf blasen bild un g zur Fol ge ha-
b en, un d Verschmutzun gen könn-
ten die Ventile d es ABS-Hy draulik-
systems verstopfen.
ACHTUNG
GCA17641
Bremsflüssi gkeit kann lackierte O berflä-
chen un d Kunststoffteile beschä dig en.
Deshal b vorsichti g han dha ben un d ver-
schüttete Flüssi gkeit sofort a bwischen.Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein nied-
1. Minimalstand-Markierung
1
1. Minimalstand-MarkierungVo r geschrie bene Bremsflüssi gkeit:
DOT 4
1
U1RCG0G0.book Page 21 Thursday, June 13, 2013 9:51 AM
