2014 YAMAHA MT-07 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-8
6
GAU19653
Zün dkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs- wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen. Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10841
Zum Aus
bauen des Zün dkerzensteckers
keine Werkzeu ge verwen den, an dern-
falls könnte d er Zündspulenstecker be-
schä dig t wer den. Der Zün dkerzenste-
cker ist mit einer Gummi dichtung
versehen un d sitzt deshal b fest auf. Um
d en Zün dkerzenstecker auszu bauen,
ihn einfach vor- un d zurückd rehen, wäh-
ren d S ie ihn herausziehen; um ihn einzu-
b auen, wir d er vor- un d zurück ged reht,
währen d S ie ihn hinein drücken.
Empfohlene Zün dkerze:
NGK/LMAR8A-9
1. Zündkerzen-Elektrodenabstand
Zün dkerzen-Elektro denab stand:
0.8–0.9 mm (0.031–0.035 in)
Anzu gsmoment:
Zündkerze: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1WSG0G0.book Page 8 Tuesday, November 19, 2013 8:30 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-9
6
GAU60470
Motoröl un d ÖlfilterpatroneDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die
Ölfilterpatrone gewechselt werden.
Ölstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Motoröl-
stand-Schauglas links unten am Kur-
belgehäuse ablesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel) 1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor anlassen, einige Minuten lang warmlaufen lassen und dann
ausschalten.
3. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen. 4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzu-
lassen.
HINWEISDie Schritte 5–7 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.5. Die Ölfilterpatrone mit einem Ölfilter-schlüssel abschrauben.

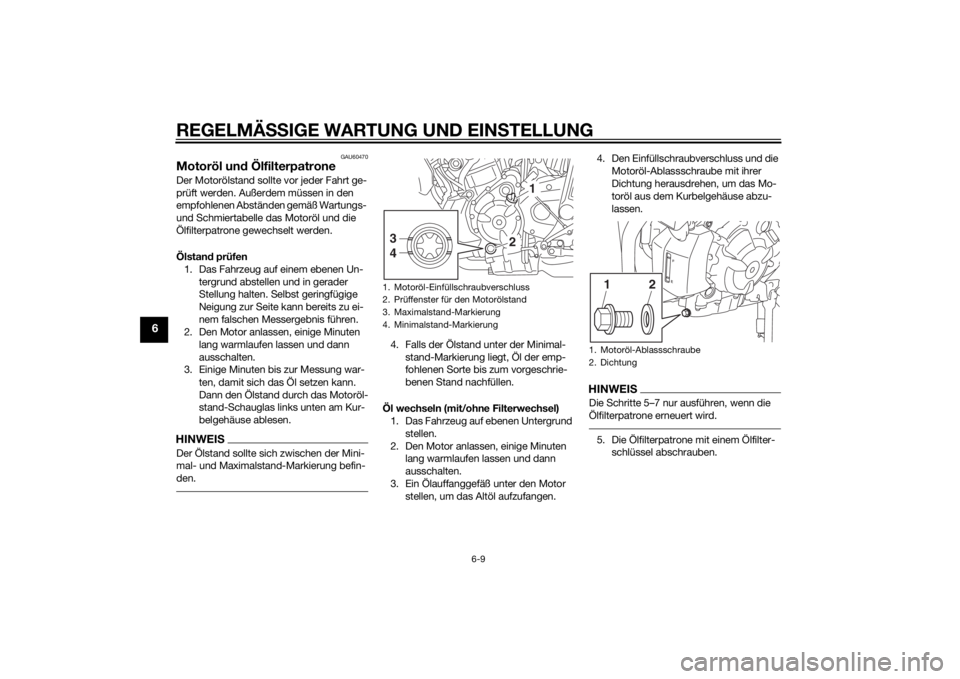

1. Motoröl-Einfüllschraubverschluss
2. Prüffenster für den Motorölstand
3. Maximalstand-Markierung
4. Minimalstand-Markierung
1
2
3
4
1. Motoröl-Ablassschraube
2. Dichtung
2
1
U1WSG0G0.book Page 9 Tuesday, November 19, 2013 8:30 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-10
6
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.6. Den O-Ring der neuen Ölfilterpatrone
mit sauberem Motoröl benetzen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.7. Die neue Ölfilterpatrone mit einem Öl-filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
8. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen. 9. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.ACHTUNG
GCA11621
Um ein Durchrutschen der Kupp-
lun g zu vermei den ( da das Motoröl
auch die Kupplun g schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwen den Sie keine Öle mit
Diesel- Spezifikation “CD” o der Öle
von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.

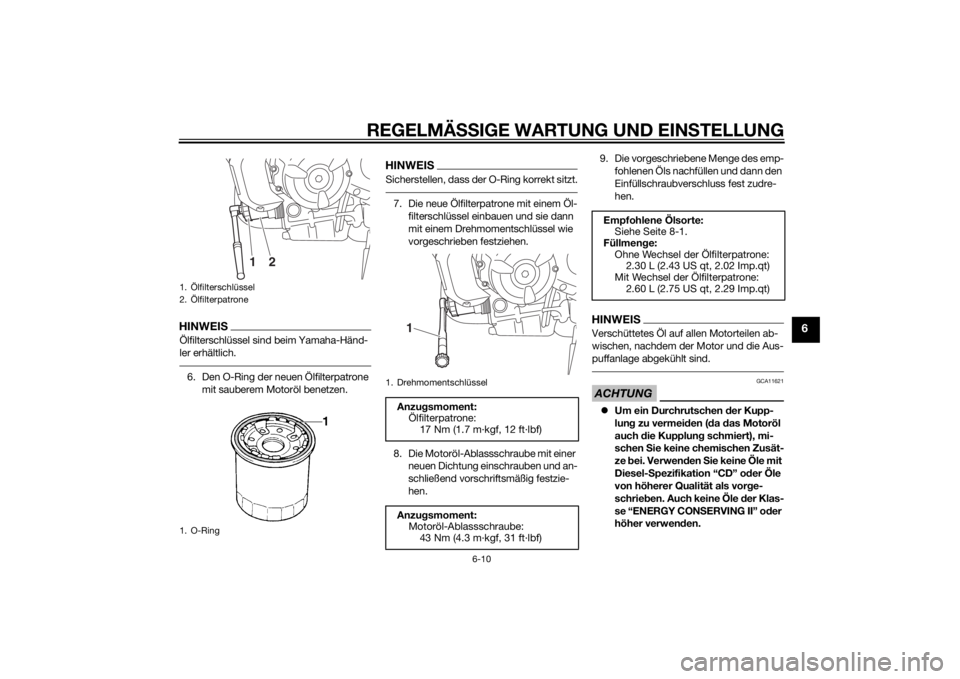

1. Ölfilterschlüssel
2. Ölfilterpatrone
1. O-Ring
2
1
1. Drehmomentschlüssel
Anzu gsmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzu gsmoment:
Motoröl-Ablassschraube: 43 Nm (4.3 m·kgf, 31 ft·lbf)1
Empfohlene Ölsorte:Siehe Seite 8-1.
Füllmen ge:
Ohne Wechsel der Ölfilterpatrone: 2.30 L (2.43 US qt, 2.02 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.60 L (2.75 US qt, 2.29 Imp.qt)
U1WSG0G0.book Page 10 Tuesday, November 19, 2013 8:30 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-11
6
 Darauf achten, d ass keine Fremd-
körper in das Kur bel gehäuse ein-
d rin gen.10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.HINWEISNach dem Starten des Motors sollte die Öl-
druck-Warnleuchte ausgehen.ACHTUNG
GCA20860
Wenn die Öl druck-Warnleuchte blinkt
o der dauerhaft leuchtet, o bwohl der Öl-
stan d korrekt ist, sofort den Motor aus-
schalten un d d as Fahrzeu g von einer
Yamaha-Fachwerkstatt ü berprüfen las-
sen.11. Den Motor ausschalten, einige Minu-
ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
GAU20071
Kühlflüssi gkeitDer Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU20093
Kühlflüssi gkeitsstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten.HINWEISDa der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
 Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.3. Befindet sich der Kühlflüssigkeits-stand an oder unter der Minimalstand-
Markierung, den Ausgleichsbehälter-

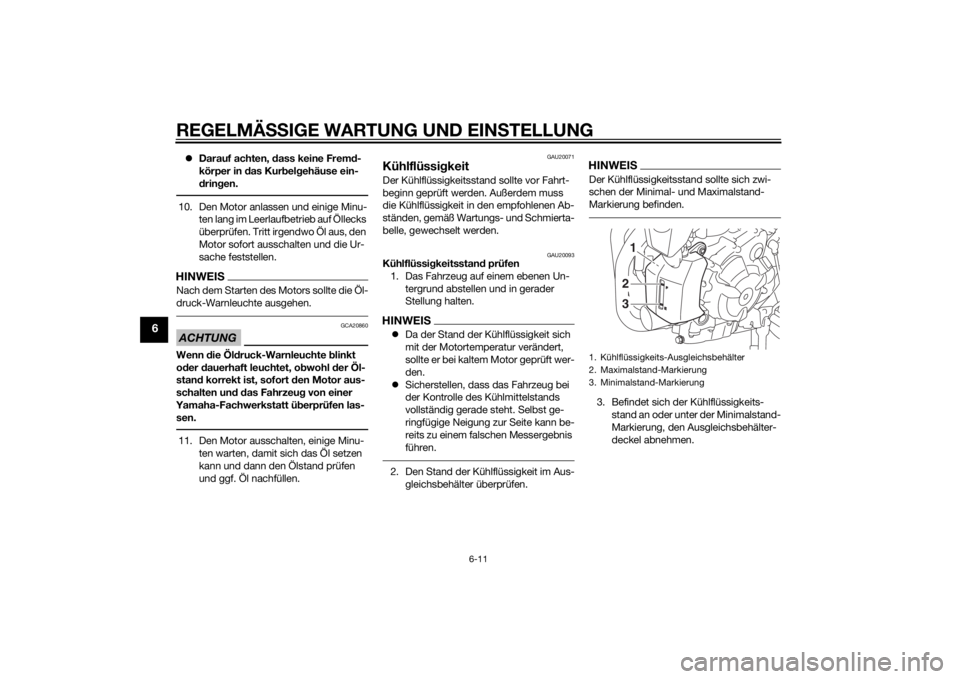

deckel abnehmen.1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
123
U1WSG0G0.book Page 11 Tuesday, November 19, 2013 8:30 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-12
6
4. Kühlflüssigkeit bis zur Maximalstand-
Markierung hinzufügen und dann den
Ausgleichsbehälterdeckel anbringen.
WARNUNG! Nur den Kühlflüssi g-
keits-Ausg leichsbehälterd eckel
öffnen. Niemals versuchen, den
Kühler-Verschluss deckel bei hei-
ßem Motor a bzunehmen.
[GWA15162]

ACHTUNG: Wenn keine Kühlflüs-
si gkeit zur Verfü gun g steht, kann
statt dessen destilliertes Wasser
o der weiches Leitun gswasser be-
nutzt wer den. Kein hartes Wasser
o der Salzwasser verwen den, da
d ies dem Motor scha det. Wenn
Wasser anstelle von Kühlflüssi gkeit
verwen det wur de, tauschen Sie es
so schnell wie mö glich durch Kühl-
flüssi gkeit aus, da sonst d as Kühl-
system nicht geg en Frost un d Kor- rosion
geschützt ist. Wenn der
Kühlflüssi gkeit Wasser hinzu gefü gt
wur de, den Frostschutzmittel gehalt
d er Kühlflüssi gkeit so b ald wie
mö glich von einer Yamaha-Fach-
werkstatt ü berprüfen lassen, d a
so

nst die Wirksamkeit d es Kühlmit-
tels re duziert wir d.
[GCA10473]
GAU59861
Kühlflüssigkeit wechseln
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Ein Auffanggefäß unter den Motor stellen, um die alte Kühlflüssigkeit auf-
zufangen.
3. Die Kühlerverschlussdeckel-Arretier- schraube und dann den Kühlerver-
schlussdeckel abschrauben.
WARNUNG! Niemals versuchen, d en Kühler-Verschluss deckel bei
heißem Motor a bzunehmen.
[GWA10382]
4. Deckel des Kühlflüssigkeits-Aus-
gleichsbehälters durch Entfernen von
Schraube und Schnellverschluss ab-
nehmen und dann den Kühlflüssig-
keits-Ausgleichsbehälter entfernen.

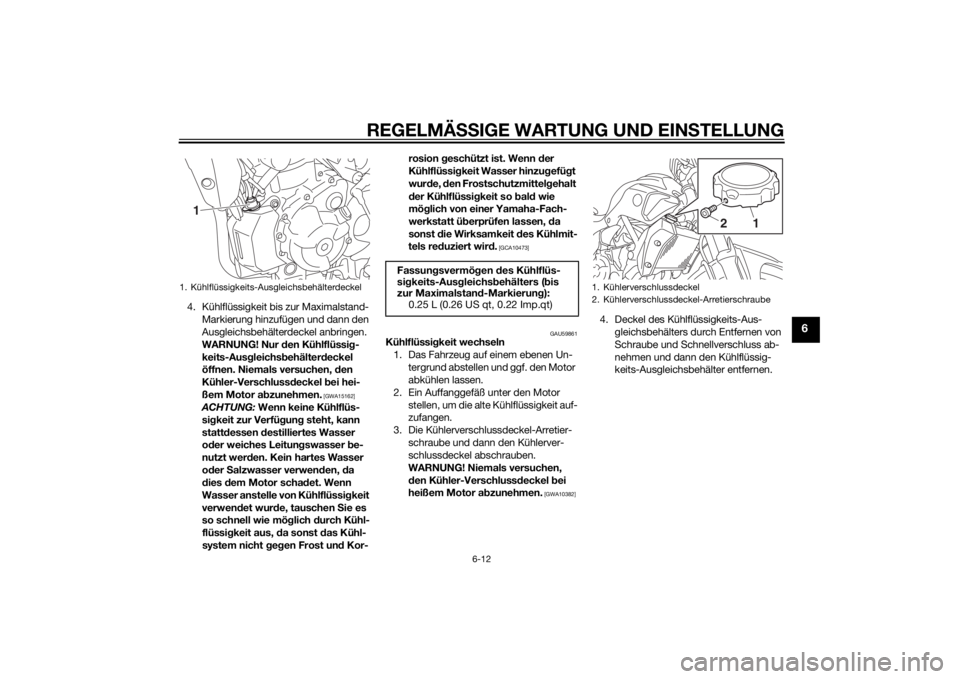

1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1
Fassun gsvermö gen des Kühlflüs-
si gkeits-Aus gleichs behälters ( bis
zur Maximalstan d-Markierun g):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Kühlerverschlussdeckel
2. Kühlerverschlussdeckel-Arretierschraube
2
1
U1WSG0G0.book Page 12 Tuesday, November 19, 2013 8:30 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-13
6
5. Den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel öffnen. 6. Die Kühlflüssigkeit aus dem Aus-
gleichsbehälter ablassen; dazu den
Behälter umstülpen.
7. Den Kühlflüssigkeits-Ausgleichsbe- hälter und seine Abdeckung in die ur-
sprüngliche Lage bringen und dann
mit der Schraube und dem Schnell-
verschluss befestigen.
8. Die Ablassschraube mit ihrer Dichtung herausdrehen und die Kühlflüssigkeit
ablassen. 9. Nach dem Ablassen der Kühlflüssig-
keit das Kühlsystem gründlich mit
sauberem Leitungswasser spülen.
10. Die Kühlflüssigkeits-Ablassschraube mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
11. Die vorgeschriebene Menge der emp- fohlenen Kühlflüssigkeit in Kühler und

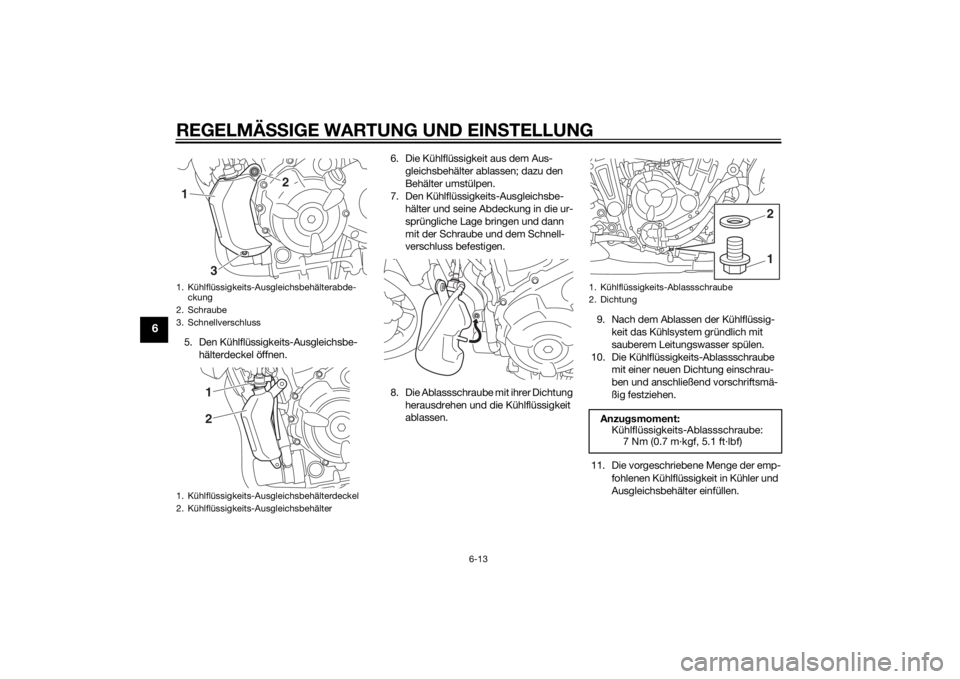

Ausgleichsbehälter einfüllen.1. Kühlflüssigkeits-Ausgleichsbehälterabde-ckung
2. Schraube
3. Schnellverschluss
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Kühlflüssigkeits-Ausgleichsbehälter
2
1
321
1. Kühlflüssigkeits-Ablassschraube
2. DichtungAnzu gsmoment:
Kühlflüssigkeits-Ablassschraube: 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
12
U1WSG0G0.book Page 13 Tuesday, November 19, 2013 8:30 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-14
6
12. Den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel anbringen.
13. Den Kühlerverschlussdeckel anbrin-
gen.
14. Den Motor anlassen, einige Minuten lang im Leerlauf laufen lassen und
dann abstellen.
15. Den Kühlerverschlussdeckel abneh- men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum
oberen Rand des Kühlers nachfüllen
und dann den Kühlerverschlussdeckel
und die Kühlerverschlussdeckel-Arre-
tierschraube wieder aufsetzen. 16. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen. Falls er-
forderlich, den Ausgleichsbehälterde-
ckel abnehmen, Kühlflüssigkeit bis zur
Maximalstand-Markierung nachfüllen
und dann den Deckel wieder aufset-
zen.
17. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühl-
system von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU60450
Luftfiltereinsatz wechseln un d
A blassschlauch reini genDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetz t werden. Bei Einsatz
in sehr staubiger oder feuchter Umgebung
ist der Luftfiltereinsatz häufiger in einer
Yamaha-Fachwerkstatt zu ersetzen. Der
Luftfiltergehäuse-Ablassschlauch ist leicht
erreichbar und sollte häufig kontrolliert und
ggf. gereinigt werden.
Luftfilter gehäuse-A blassschlauch reini-
g en
1. Den Schlauch unter dem Luftfilterge- häuse auf angesammelten Schmutz
oder Wasser kontrollieren.
Mischun
gsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel: Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummoto-
ren
Füllmen ge:
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
1.60 L (1.69 US qt, 1.41 Imp.qt)
Fassungsvermögen des Kühlflüs-
sigkeits-Ausgleichsbehälters (bis
zur Maximalstand-Markierung): 0.25 L (0.26 US qt, 0.22 Imp.qt)1. Prüfschlauch des Luftfilters
1
U1WSG0G0.book Page 14 Tuesday, November 19, 2013 8:30 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-15
6
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
GAU21385
Spiel des Gas dreh griffs prüfenDas Spiel des Gasdrehgriffs sollte am inne-
ren Rand des Gasdrehgriffs 3.0–5.0 mm
(0.12–0.20 in) betragen. Das Spiel des Gas-
drehgriffs regelmäßig prüfen und ggf. von
einer Yamaha-Fachwerkstatt einstellen las-
sen.
GAU21402
VentilspielMit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
1. Spiel des Gasdrehgriffs
1
U1WSG0G0.book Page 15 Tuesday, November 19, 2013 8:30 AM
