2014 YAMAHA FZR SVHO Betriebsanleitungen (in German)

Erfordernisse bei der Bedienung und Handhabung
50
Wasserfahrzeuges, dass Kraftstofftank-
Deckel und Haube sicher verschlossen
sind.
(11) Die Sitze sicher an ihrer ursprünglichen Position einbauen.GJU40291
Motoröl-AnforderungenGJU41512Motoröl
ACHTUNG
GCJ00282
Ausschließlich Viertaktmotoröl verwen-
den. Die Verwendung von Zweitaktmotor-
öl könnte den Motor schwer beschädigen.
HINWEIS:
Wenn der Motor mit hohen Drehzahlen be-
trieben wird, kann etwas Öl verbraucht wer-
den. Der Motorölstand muss kontrolliert wer-
den.
Kontrollieren des Motorölstands
WARNUNG
GWJ00341
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ01002
Darauf achten, dass kein Wasser und
Schmutz in die Öltank-Einfüllöffnung ge-
raten. Schmutz und Wasser im Motoröl
können den Motor ernsthaft beschädigen.
Motorölstand kontrollieren:
(1) Das Wasserfahrzeug an Land bei ausge-schaltetem Motor in eine genau waage-
rechte Lage bringen. Wurde der Motor
betrieben, vor der Ölstandkontrolle fünf
Minuten warten, bis sich das Öl gesetzt
hat.
Empfohlene Motorölsorte:SAE 10W-30, 10W-40, 20W-40,
20W-50
Empfohlene Motorölqualität: API SE, SF, SG, SH, SJ, SL
UF3L70G0.book Page 50 Wednesday, October 30, 2013 4:43 PM

Erfordernisse bei der Bedienung und Handhabung
51
(2) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 41.)
(3) Ölmessstab herausziehen und sauber wischen.
(4) Den Messstab vollständig in die Ölmess- öffnung einsetzen. Den Messstab wieder
herausziehen und kontrollieren, ob sich
der Ölstand zwischen den Minimalstand-
und Maximalstand-Markierungen am
Messstab befindet.
(5) Falls sich der Ölstand deutlich oberhalb der Maximalstand-Markierung befindet,
einen Yamaha-Händler um Rat fragen.
Falls sich der Motorölstand unter der Mi-
nimal-Markierung befindet, Motoröl
nachfüllen. (6) Motoröl-Einfülldeckel los drehen und ab-
nehmen.
(7) Motoröl langsam nachfüllen.
HINWEIS:
Der Unterschied zwischen den Minimal- und
Maximalstand-Markierungen am Messstab
entspricht etwa 1 L (1.06 US qt, 0.88 Imp.qt)
Motoröl.
(8) Etwa 5 Minuten warten, bis sich das Öl abgesetzt hat, danach den Motorölstand
erneut kontrollieren.
(9) Die Schritte 3–8 wiederholen, bis der richtige Motorölstand erreicht ist.
(10) Den Motoröl-Einfülldeckel sicher montie- ren, indem Sie ihn bis zum Anschlag fest-
drehen.
(11) Die Sitze sicher an ihrer ursprünglichen Position einbauen.1Messstab
1 Maximalstand-Markierung
2 Minimalstand-Markierung
1
2
1
1Motoröl-Einfüllverschluss
1
UF3L70G0.book Page 51 Wednesday, October 30, 2013 4:43 PM

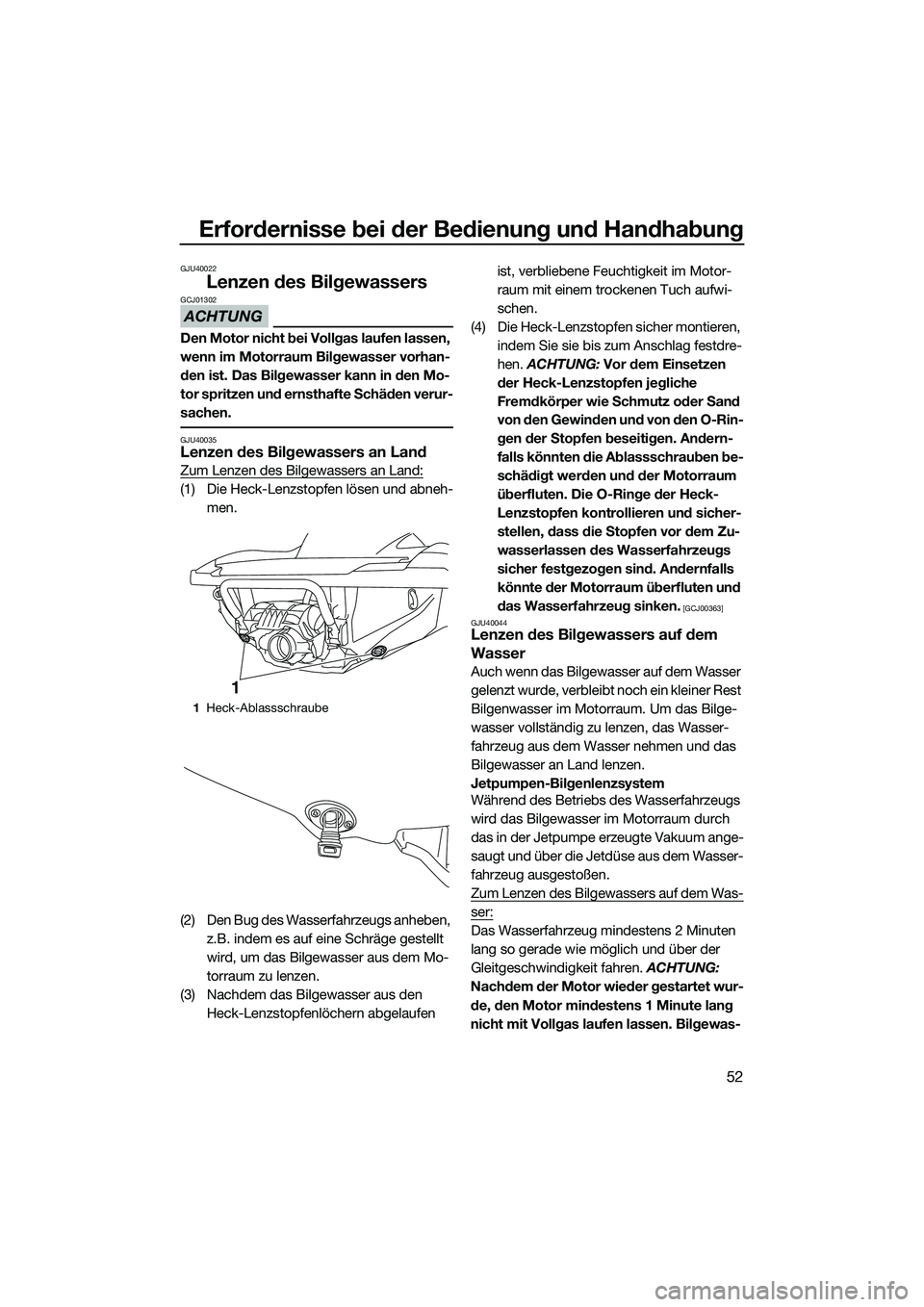

Erfordernisse bei der Bedienung und Handhabung
52
GJU40022
Lenzen des Bilgewassers
ACHTUNG
GCJ01302
Den Motor nicht bei Vollgas laufen lassen,
wenn im Motorraum Bilgewasser vorhan-
den ist. Das Bilgewasser kann in den Mo-
tor spritzen und ernsthafte Schäden verur-
sachen.
GJU40035Lenzen des Bilgewassers an Land
Zum Lenzen des Bilgewassers an Land:
(1) Die Heck-Lenzstopfen lösen und abneh-men.
(2) Den Bug des Wasserfahrzeugs anheben, z.B. indem es auf eine Schräge gestellt
wird, um das Bilgewasser aus dem Mo-
torraum zu lenzen.
(3) Nachdem das Bilgewasser aus den Heck-Lenzstopfenlöchern abgelaufen ist, verbliebene Feuchtigkeit im Motor-
raum mit einem trockenen Tuch aufwi-
schen.
(4) Die Heck-Lenzstopfen sicher montieren, indem Sie sie bis zum Anschlag festdre-
hen. ACHTUNG: Vor dem Einsetzen
der Heck-Lenzstopfen jegliche
Fremdkörper wie Schmutz oder Sand
von den Gewinden und von den O-Rin-
gen der Stopfen beseitigen. Andern-
falls könnten die Ablassschrauben be-
schädigt werden und der Motorraum
überfluten. Die O-Ringe der Heck-
Lenzstopfen kontrollieren und sicher-
stellen, dass die Stopfen vor dem Zu-
wasserlassen des Wasserfahrzeugs
sicher festgezogen sind. Andernfalls
könnte der Motorraum überfluten und
das Wasserfahrzeug sinken.
[GCJ00363]
GJU40044
Lenzen des Bilgewassers auf dem
Wasser
Auch wenn das Bilgewasser auf dem Wasser
gelenzt wurde, verbleibt noch ein kleiner Rest
Bilgenwasser im Motorraum. Um das Bilge-
wasser vollständig zu lenzen, das Wasser-
fahrzeug aus dem Wasser nehmen und das
Bilgewasser an Land lenzen.
Jetpumpen-Bilgenlenzsystem
Während des Betriebs des Wasserfahrzeugs
wird das Bilgewasser im Motorraum durch
das in der Jetpumpe erzeugte Vakuum ange-
saugt und über die Jetdüse aus dem Wasser-
fahrzeug ausgestoßen.
Zum Lenzen des Bilgewassers auf dem Was-
ser:
Das Wasserfahrzeug mindestens 2 Minuten
lang so gerade wie möglich und über der
Gleitgeschwindigkeit fahren. ACHTUNG:
Nachdem der Motor wieder gestartet wur-
de, den Motor mindestens 1 Minute lang
nicht mit Vollgas laufen lassen. Bilgewas-
1 Heck-Ablassschraube
1
UF3L70G0.book Page 52 Wednesday, October 30, 2013 4:43 PM

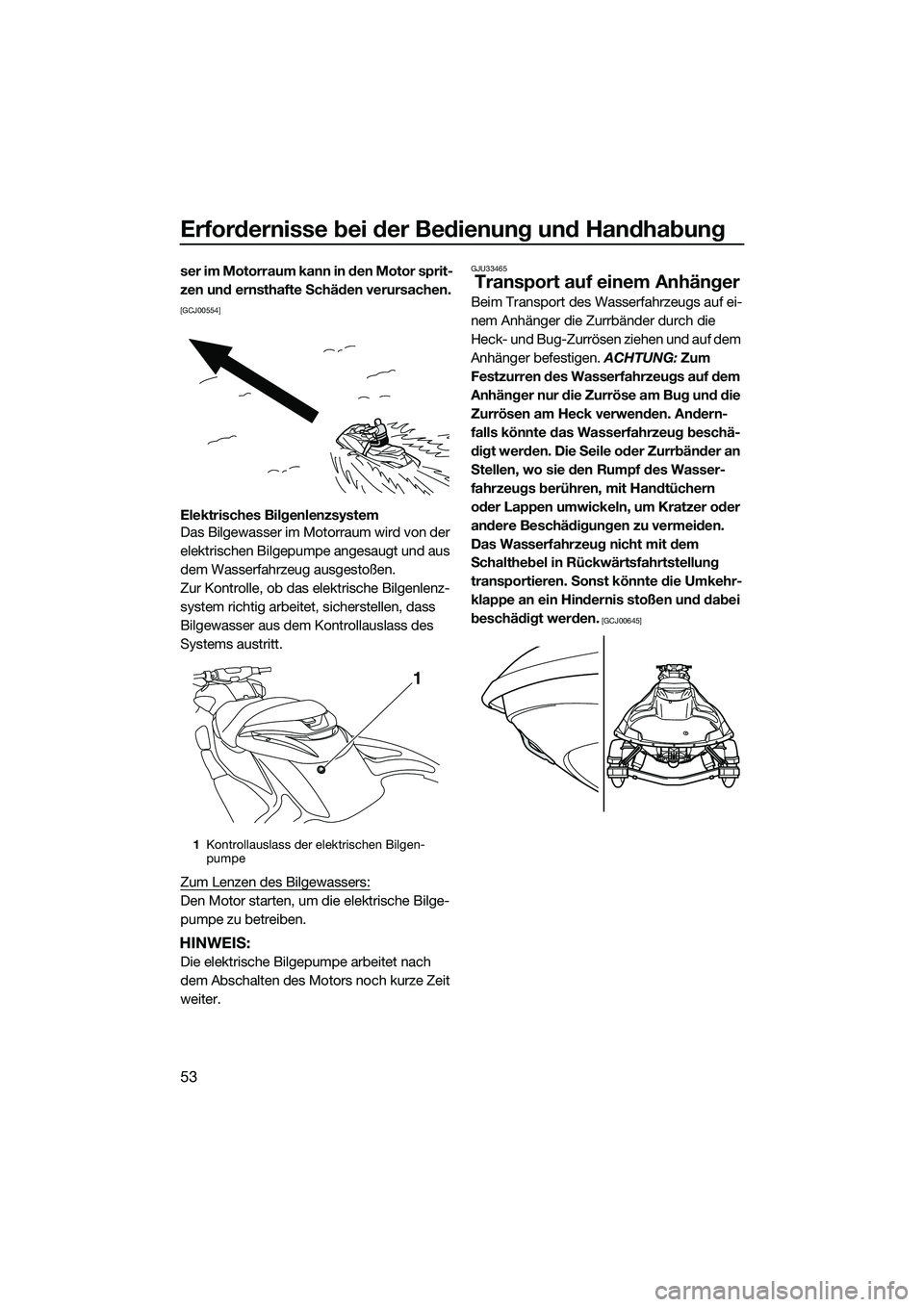

Erfordernisse bei der Bedienung und Handhabung
53
ser im Motorraum kann in den Motor sprit-
zen und ernsthafte Schäden verursachen.

[GCJ00554]
Elektrisches Bilgenlenzsystem
Das Bilgewasser im Motorraum wird von der
elektrischen Bilgepumpe angesaugt und aus
dem Wasserfahrzeug ausgestoßen.
Zur Kontrolle, ob das elektrische Bilgenlenz-
system richtig arbeitet, sicherstellen, dass
Bilgewasser aus dem Kontrollauslass des
Systems austritt.
Zum Lenzen des Bilgewassers:
Den Motor starten, um die elektrische Bilge-
pumpe zu betreiben.
HINWEIS:
Die elektrische Bilgepumpe arbeitet nach
dem Abschalten des Motors noch kurze Zeit
weiter.
GJU33465
Transport auf einem Anhänger
Beim Transport des Wasserfahrzeugs auf ei-
nem Anhänger die Zurrbänder durch die
Heck- und Bug-Zurrösen ziehen und auf dem
Anhänger befestigen. ACHTUNG: Zum
Festzurren des Wasserfahrzeugs auf dem
Anhänger nur die Zurröse am Bug und die
Zurrösen am Heck verwenden. Andern-
falls könnte das Wasserfahrzeug beschä-
digt werden. Die Seile oder Zurrbänder an
Stellen, wo sie den Rumpf des Wasser-
fahrzeugs berühren, mit Handtüchern
oder Lappen umwickeln, um Kratzer oder
andere Beschädigungen zu vermeiden.
Das Wasserfahrzeug nicht mit dem
Schalthebel in Rückwärtsfahrtstellung
transportieren. Sonst könnte die Umkehr-
klappe an ein Hindernis stoßen und dabei
beschädigt werden.
[GCJ00645]
1 Kontrollauslass der elektrischen Bilgen-
pumpe
1
UF3L70G0.book Page 53 Wednesday, October 30, 2013 4:43 PM

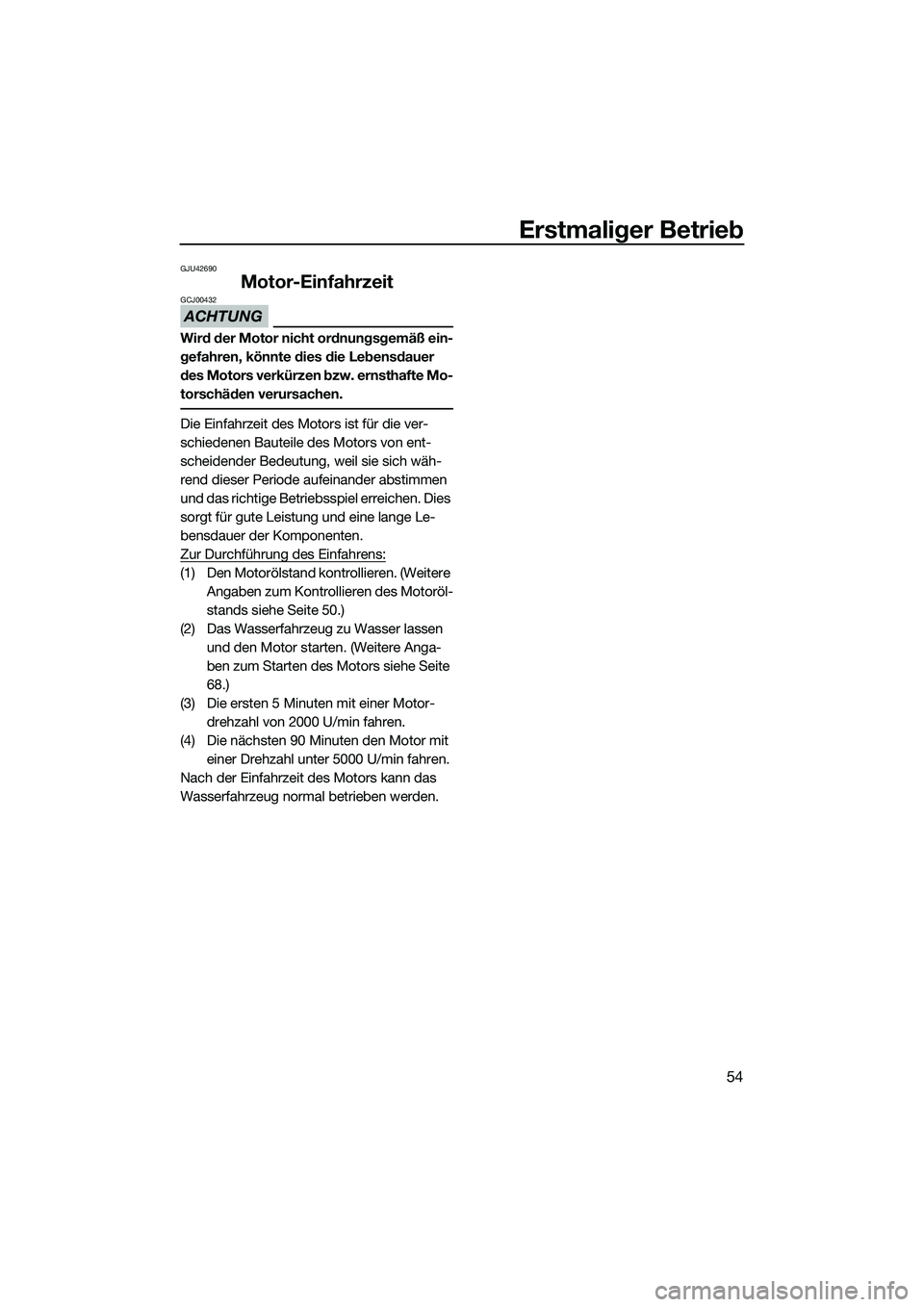

Erstmaliger Betrieb
54
GJU42690
Motor-Einfahrzeit
ACHTUNG
GCJ00432
Wird der Motor nicht ordnungsgemäß ein-
gefahren, könnte dies die Lebensdauer
des Motors verkürzen bzw. ernsthafte Mo-
torschäden verursachen.
Die Einfahrzeit des Motors ist für die ver-
schiedenen Bauteile des Motors von ent-
scheidender Bedeutung, weil sie sich wäh-
rend dieser Periode aufeinander abstimmen
und das richtige Betriebsspiel erreichen. Dies
sorgt für gute Leistung und eine lange Le-
bensdauer der Komponenten.
Zur Durchführung des Einfahrens:
(1) Den Motorölstand kontrollieren. (Weitere Angaben zum Kontrollieren des Motoröl-
stands siehe Seite 50.)
(2) Das Wasserfahrzeug zu Wasser lassen und den Motor starten. (Weitere Anga-
ben zum Starten des Motors siehe Seite
68.)
(3) Die ersten 5 Minuten mit einer Motor- drehzahl von 2000 U/min fahren.
(4) Die nächsten 90 Minuten den Motor mit einer Drehzahl unter 5000 U/min fahren.
Nach der Einfahrzeit des Motors kann das
Wasserfahrzeug normal betrieben werden.
UF3L70G0.book Page 54 Wednesday, October 30, 2013 4:43 PM

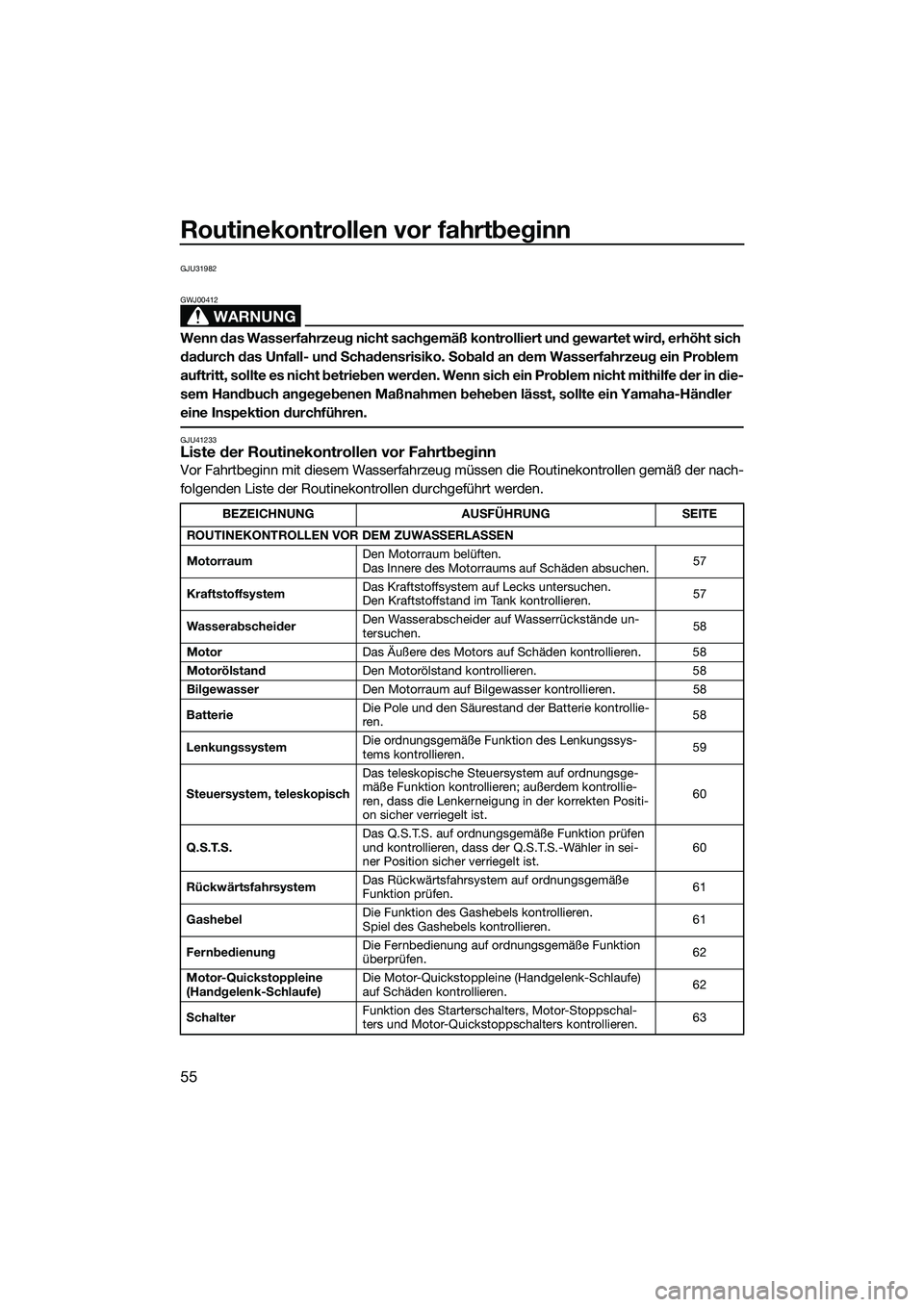

Routinekontrollen vor fahrtbeginn
55
GJU31982
WARNUNG
GWJ00412
Wenn das Wasserfahrzeug nicht sachgemäß kontrolliert und gewartet wird, erhöht sich
dadurch das Unfall- und Schadensrisiko. Sobald an dem Wasserfahrzeug ein Problem
auftritt, sollte es nicht betrieben werden. Wenn sich ein Problem nicht mithilfe der in die-
sem Handbuch angegebenen Maßnahmen beheben lässt, sollte ein Yamaha-Händler
eine Inspektion durchführen.
GJU41233Liste der Routinekontrollen vor Fahrtbeginn
Vor Fahrtbeginn mit diesem Wasserfahrzeug müssen die Routinekontrollen gemäß der nach-
folgenden Liste der Routinekontrollen durchgeführt werden.
BEZEICHNUNGAUSFÜHRUNGSEITE
ROUTINEKONTROLLEN VOR DEM ZUWASSERLASSEN
Motorraum Den Motorraum belüften.
Das Innere des Motorraums auf Schäden absuchen.
57
Kraftstoffsystem Das Kraftstoffsystem auf Lecks untersuchen.
Den Kraftstoffstand im Tank kontrollieren.
57
Wasserabscheider Den Wasserabscheider auf Wasserrückstände un-
tersuchen.
58
Motor Das Äußere des Motors auf Schäden kontrollieren. 58
Motorölstand Den Motorölstand kontrollieren. 58
Bilgewasser Den Motorraum auf Bilgewasser kontrollieren. 58
Batterie Die Pole und den Säurestand der Batterie kontrollie-
ren.
58
Lenkungssystem Die ordnungsgemäße Funktion des Lenkungssys-
tems kontrollieren.
59
Steuersystem, teleskopisch Das teleskopische Steuersystem auf ordnungsge-
mäße Funktion kontrollieren; außerdem kontrollie-
ren, dass die Lenkerneigung in der korrekten Positi-
on sicher verriegelt ist.
60
Q.S.T.S. Das Q.S.T.S. auf ordnungsgemäße Funktion prüfen
und kontrollieren, dass der
Q.S.T.S.-Wähler in sei-
ner Position sicher verriegelt ist. 60
Rückwärtsfahrsystem Das Rückwärtsfahrsystem auf ordnungsgemäße
Funktion prüfen.
61
Gashebel Die Funktion des Gashebels kontrollieren.
Spiel des Gashebels kontrollieren.
61
Fernbedienung Die Fernbedienung auf ordnungsgemäße Funktion
überprüfen.
62
Motor-Quickstoppleine
(Handgelenk-Schlaufe) Die Motor-Quickstoppleine (Handgelenk-Schlaufe)
auf Schäden kontrollieren.
62
Schalter Funktion des Starterschalters, Motor-Stoppschal-
ters und Motor-Quickstoppschalters kontrollieren.
63
UF3L70G0.book Page 55 Wednesday, October 30, 2013 4:43 PM

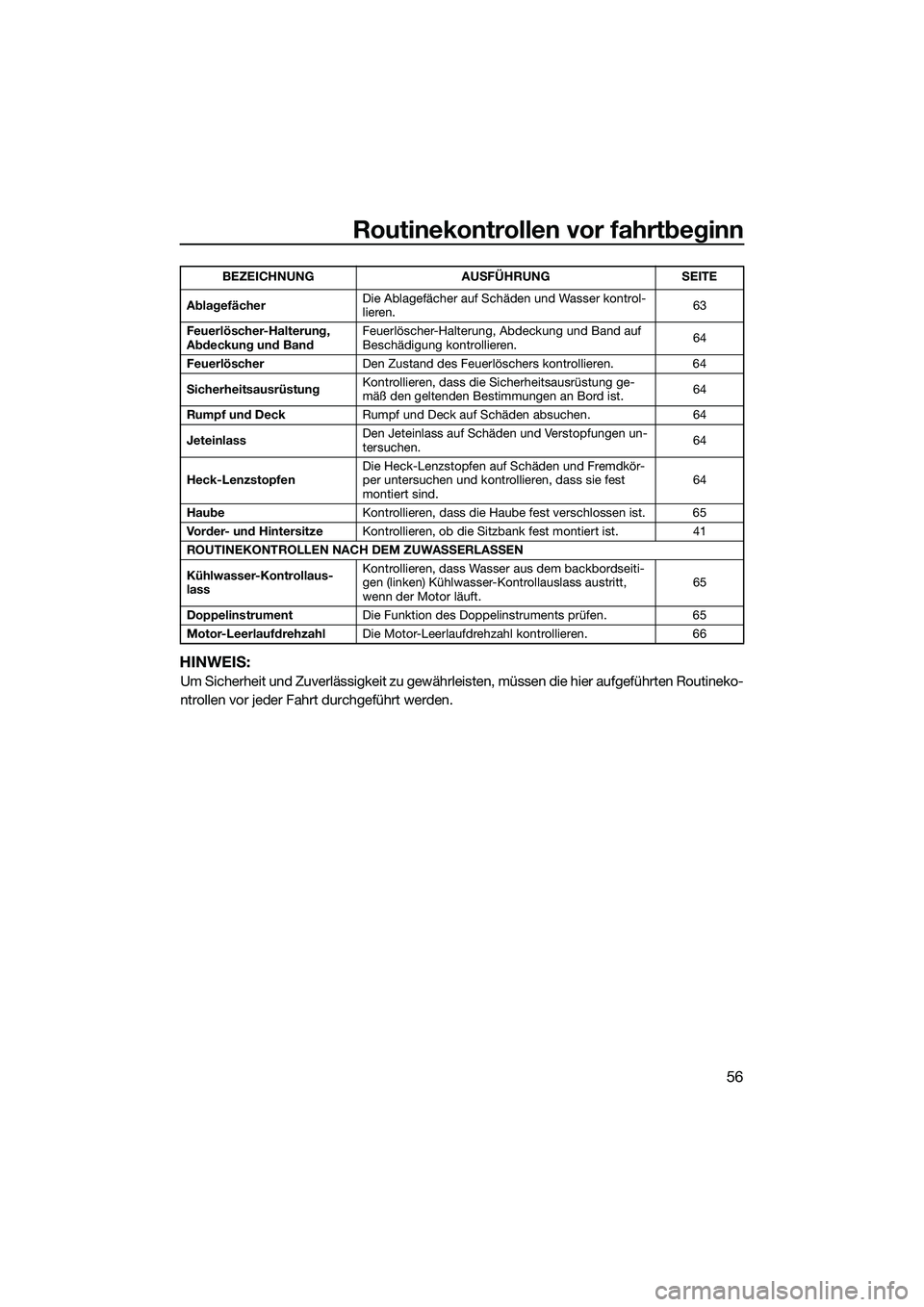

Routinekontrollen vor fahrtbeginn
56
HINWEIS:
Um Sicherheit und Zuverlässigkeit zu gewährleisten, müssen die hier aufgeführten Routineko-
ntrollen vor jeder Fahrt durchgeführt werden.
AblagefächerDie Ablagefächer auf Schäden und Wasser kontrol-
lieren.
63
Feuerlöscher-Halterung,
Abdeckung und Band Feuerlöscher-Halterung, Abdeckung und Band auf
Beschädigung kontrollieren.
64
Feuerlöscher Den Zustand des Feuerlöschers kontrollieren. 64
Sicherheitsausrüstung Kontrollieren, dass die Sicherheitsausrüstung ge-
mäß den geltenden Bestimmungen an Bord ist.
64
Rumpf und Deck Rumpf und Deck auf Schäden absuchen. 64
Jeteinlass Den Jeteinlass auf Schäden und Verstopfungen un-
tersuchen.
64
Heck-Lenzstopfen Die Heck-Lenzstopfen auf Schäden und Fremdkör-
per untersuchen und kontrollieren, dass sie fest
montiert sind. 64
Haube Kontrollieren, dass die Haube fest verschlossen ist. 65
Vorder- und Hintersitze Kontrollieren, ob die Sitzbank fest montiert ist. 41
ROUTINEKONTROLLEN NACH DEM ZUWASSERLASSEN
Kühlwasser-Kontrollaus-
lass Kontrollieren, dass Wasser aus dem backbordseiti-
gen (linken) Kühlwasser-
Kontrollauslass austritt,
wenn der Motor läuft. 65
Doppelinstrument Die Funktion des Doppelinstruments prüfen. 65
Motor-Leerlaufdrehzahl Die Motor-Leerlaufdrehzahl kontrollieren. 66
BEZEICHNUNG AUSFÜHRUNG SEITE
UF3L70G0.book Page 56 Wednesday, October 30, 2013 4:43 PM

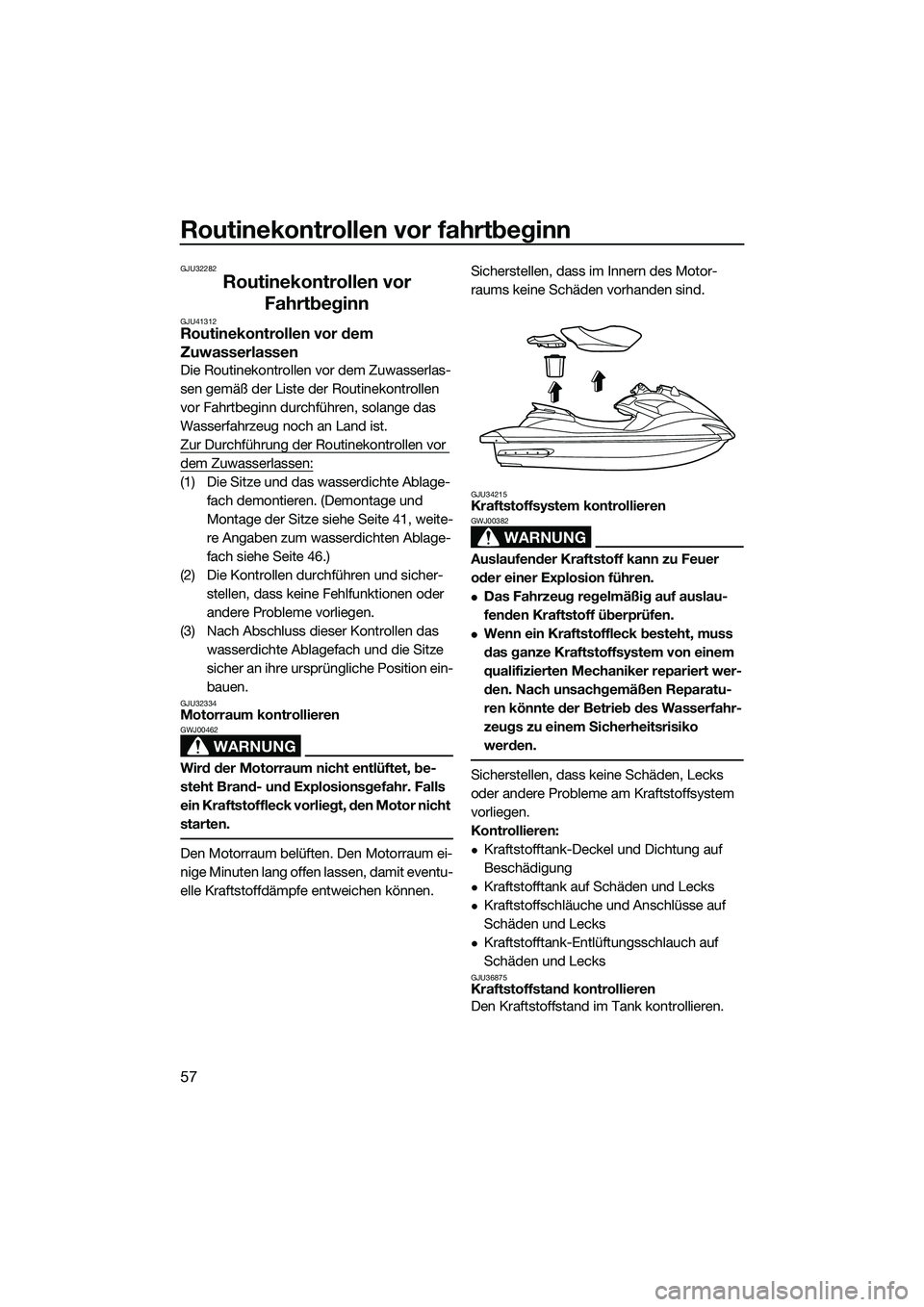

Routinekontrollen vor fahrtbeginn
57
GJU32282
Routinekontrollen vor Fahrtbeginn
GJU41312Routinekontrollen vor dem
Zuwasserlassen
Die Routinekontrollen vor dem Zuwasserlas-
sen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, solange das
Wasserfahrzeug noch an Land ist.
Zur Durchführung der Routinekontrollen vor
dem Zuwasserlassen:
(1) Die Sitze und das wasserdichte Ablage-
fach demontieren. (Demontage und
Montage der Sitze siehe Seite 41, weite-
re Angaben zum wasserdichten Ablage-
fach siehe Seite 46.)
(2) Die Kontrollen durchführen und sicher- stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
(3) Nach Abschluss dieser Kontrollen das wasserdichte Ablagefach und die Sitze
sicher an ihre ursprüngliche Position ein-
bauen.
GJU32334Motorraum kontrollieren
WARNUNG
GWJ00462
Wird der Motorraum nicht entlüftet, be-
steht Brand- und Explosionsgefahr. Falls
ein Kraftstoffleck vorliegt, den Motor nicht
starten.
Den Motorraum belüften. Den Motorraum ei-
nige Minuten lang offen lassen, damit eventu-
elle Kraftstoffdämpfe entweichen können. Sicherstellen, dass im Innern des Motor-
raums keine Schäden vorhanden sind.
GJU34215Kraftstoffsystem kontrollieren
WARNUNG
GWJ00382
Auslaufender Kraftstoff kann zu Feuer
oder einer Explosion führen.
Das Fahrzeug regelmäßig auf auslau-
fenden Kraftstoff überprüfen.
Wenn ein Kraftstoffleck besteht, muss
das ganze Kraftstoffsystem von einem
qualifizierten Mechaniker repariert wer-
den. Nach unsachgemäßen Reparatu-
ren könnte der Betrieb des Wasserfahr-
zeugs zu einem Sicherheitsrisiko
werden.
Sicherstellen, dass keine Schäden, Lecks
oder andere Probleme am Kraftstoffsystem
vorliegen.
Kontrollieren:
Kraftstofftank-Deckel und Dichtung auf
Beschädigung
Kraftstofftank auf Schäden und Lecks
Kraftstoffschläuche und Anschlüsse auf
Schäden und Lecks
Kraftstofftank-Entlüftungsschlauch auf
Schäden und Lecks
GJU36875Kraftstoffstand kontrollieren
Den Kraftstoffstand im Tank kontrollieren.
UF3L70G0.book Page 57 Wednesday, October 30, 2013 4:43 PM
