2014 YAMAHA FZR SVHO Betriebsanleitungen (in German)

Fehlerbeseitigung
98
(5) Den Deckel sicher montieren, indem Sie ihn bis zum Anschlag festdrehen.
(6) Den Schaltkastendeckel sicher an seine ursprüngliche Position montieren.
(7) Die Sitze sicher an ihrer ursprünglichen Position einbauen.
Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.

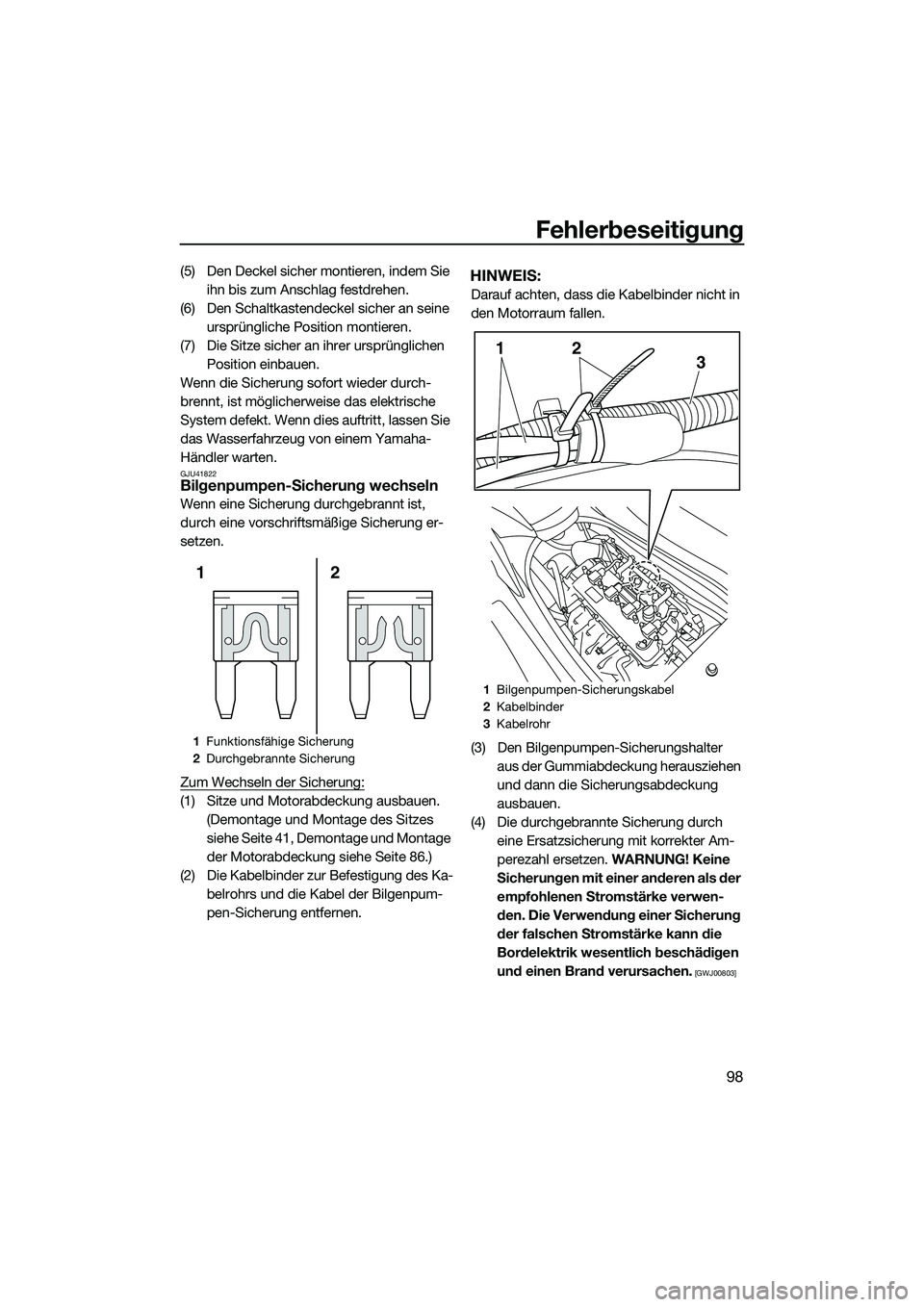

GJU41822Bilgenpumpen-Sicherung wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Zum Wechseln der Sicherung:
(1) Sitze und Motorabdeckung ausbauen. (Demontage und Montage des Sitzes
siehe Seite 41, Demontage und Montage
der Motorabdeckung siehe Seite 86.)
(2) Die Kabelbinder zur Befestigung des Ka- belrohrs und die Kabel der Bilgenpum-
pen-Sicherung entfernen.
HINWEIS:
Darauf achten, dass die Kabelbinder nicht in
den Motorraum fallen.
(3) Den Bilgenpumpen-Sicherungshalter aus der Gummiabdeckung herausziehen
und dann die Sicherungsabdeckung
ausbauen.
(4) Die durchgebrannte Sicherung durch eine Ersatzsicherung mit korrekter Am-
perezahl ersetzen. WARNUNG! Keine
Sicherungen mit einer anderen als der
empfohlenen Stromstärke verwen-
den. Die Verwendung einer Sicherung
der falschen Stromstärke kann die
Bordelektrik wesentlich beschädigen
und einen Brand verursachen.
[GWJ00803]
1 Funktionsfähige Sicherung
2 Durchgebrannte Sicherung
2
1
1 Bilgenpumpen-Sicherungskabel
2 Kabelbinder
3 Kabelrohr
213
UF3L70G0.book Page 98 Wednesday, October 30, 2013 4:43 PM

Fehlerbeseitigung
99

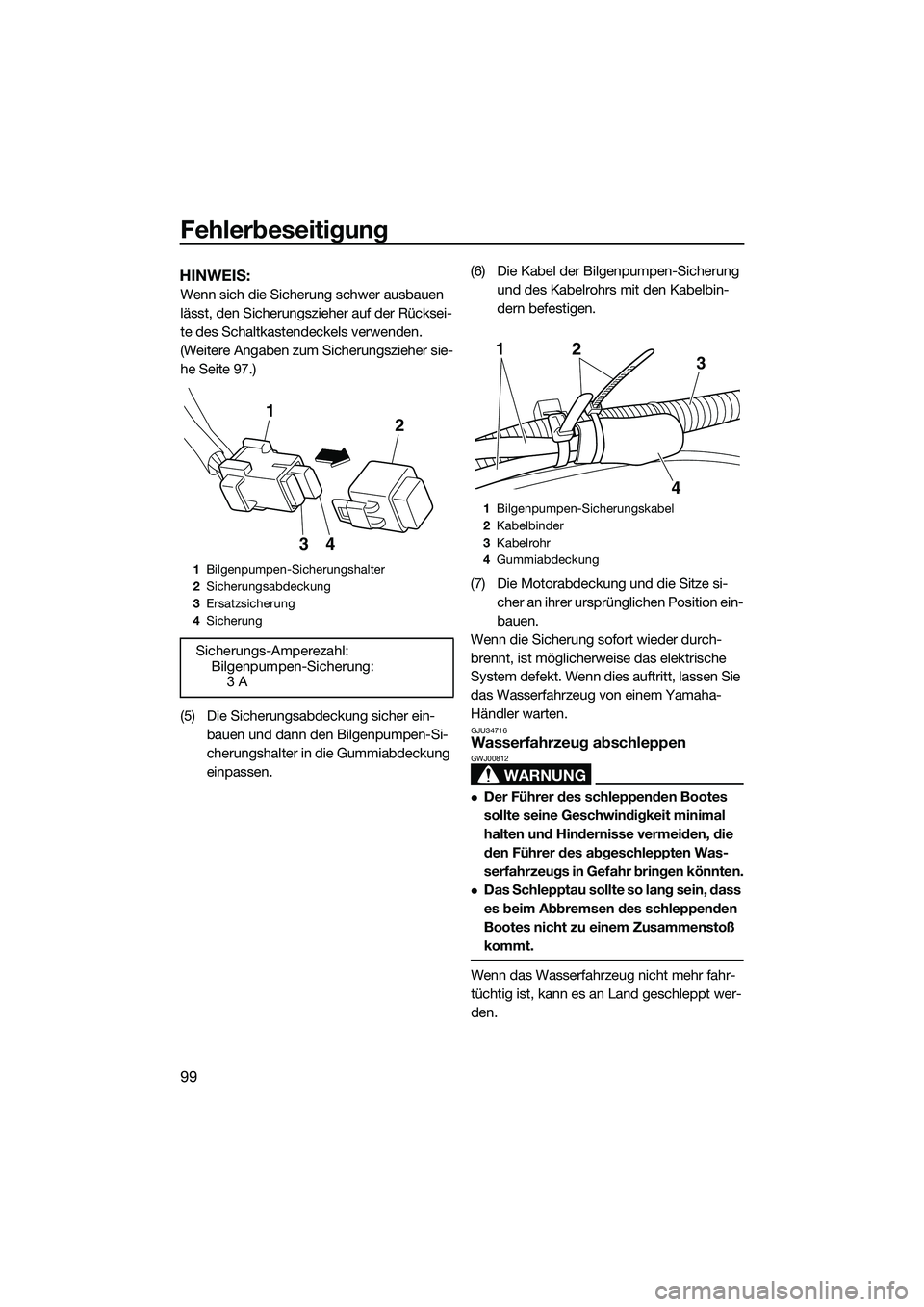

HINWEIS:
Wenn sich die Sicherung schwer ausbauen
lässt, den Sicherungszieher auf der Rücksei-
te des Schaltkastendeckels verwenden.
(Weitere Angaben zum Sicherungszieher sie-
he Seite 97.)
(5) Die Sicherungsabdeckung sicher ein-bauen und dann den Bilgenpumpen-Si-
cherungshalter in die Gummiabdeckung
einpassen. (6) Die Kabel der Bilgenpumpen-Sicherung
und des Kabelrohrs mit den Kabelbin-
dern befestigen.
(7) Die Motorabdeckung und die Sitze si- cher an ihrer ursprünglichen Position ein-
bauen.
Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.
GJU34716Wasserfahrzeug abschleppen
WARNUNG
GWJ00812
Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des a bgeschleppten Was-
serfahrzeugs in Gefahr bringen könnten.
Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
1 Bilgenpumpen-Sicherungshalter
2 Sicherungsabdeckung
3 Ersatzsicherung
4 Sicherung
Sicherungs-Amperezahl:
Bilgenpumpen-Sicherung:3 A
21
43
1Bilgenpumpen-Sicherungskabel
2 Kabelbinder
3 Kabelrohr
4 Gummiabdeckung
213
4
UF3L70G0.book Page 99 Wednesday, October 30, 2013 4:43 PM

Fehlerbeseitigung
100

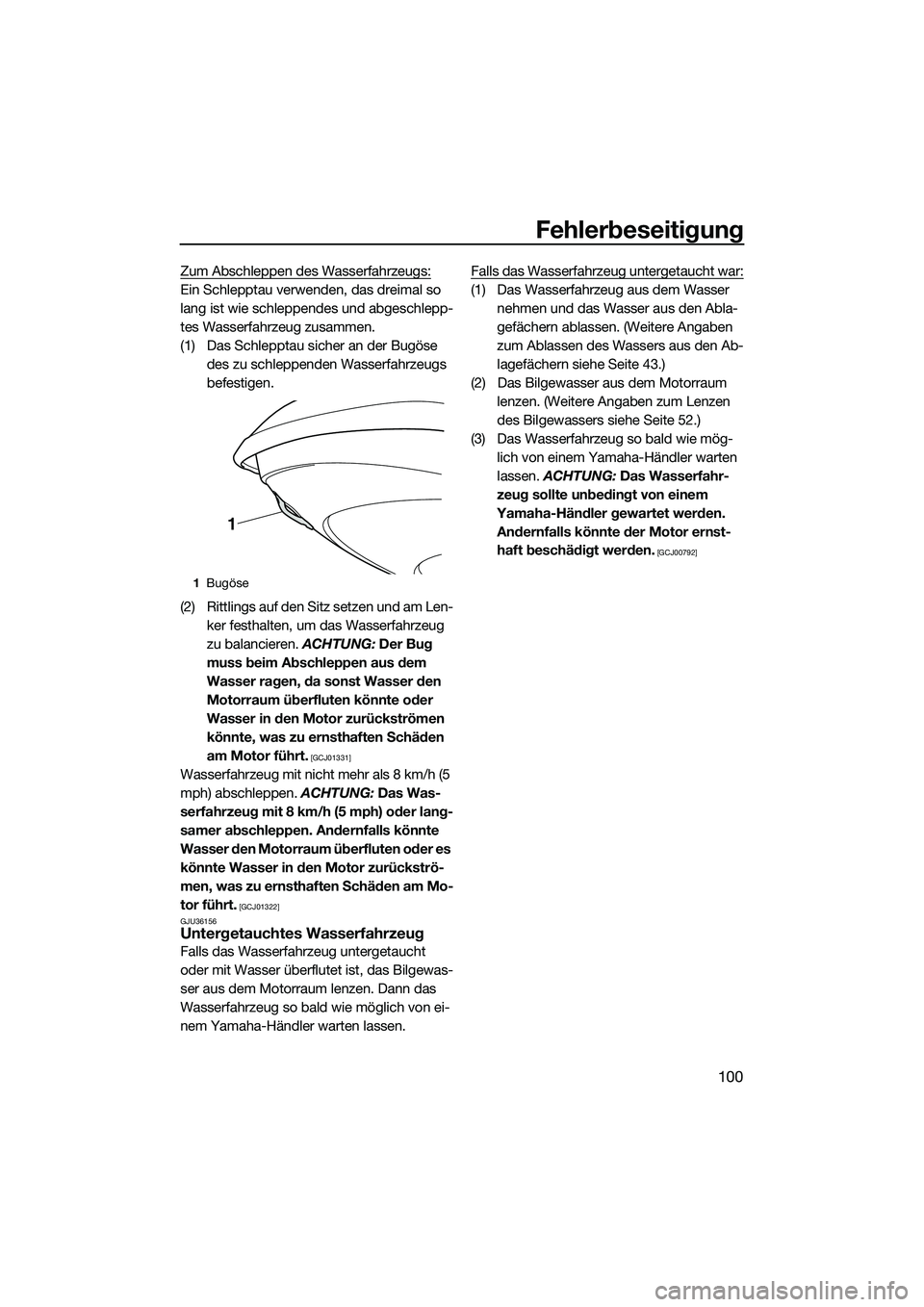

Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz setzen und am Len- ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01331]
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 8 km/h (5 mph) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01322]
GJU36156
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht
oder mit Wasser überflutet ist, das Bilgewas-
ser aus dem Motorraum lenzen. Dann das
Wasserfahrzeug so bald wie möglich von ei-
nem Yamaha-Händler warten lassen. Falls das Wasserfahrzeug untergetaucht war:
(1) Das Wasserfahrzeug aus dem Wasser
nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 43.)
(2) Das Bilgewasser aus dem Motorraum lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 52.)
(3) Das Wasserfahrzeug so bald wie mög- lich von einem Yamaha-Händler warten
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden. Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00792]
1 Bugöse
1
UF3L70G0.book Page 100 Wednesday, October 30, 2013 4:43 PM

Index
A
Ablagefach, Handschuh- ......................... 44
Ablagefächer ............................................ 43
Ablagefächer kontrollieren ....................... 63
Abschleppen des Wasserfahrzeugs ........ 99
Anhalten des Wasserfahrzeugs ............... 72
Anlanden und Anlegen des Wasserfahrzeugs .................................. 78
Aufkleber, andere ....................................... 9
Aufkleber, wichtige..................................... 4
Aufsitzen, alleine ...................................... 73
Aufsteigen auf das Wasserfahrzeug ........ 73
Aufsteigen mit einem Mitfahrer ................ 74
Aufstiegsgriff ............................................ 42
Aufstiegsstufe .......................................... 42
Ausrüstung ............................................... 41
Ausschalten des Motors .......................... 69
B
Batterie kontrollieren ................................ 58
Batterie, Starthilfe- ................................... 96
Bedienen des Wasserfahrzeugs .............. 70
Bedienen des Wasserfahrzeugs bei Rückwärtsfahrt ..................................... 72
Benutzungsbedingungen ......................... 13
Betreiben des Wasserfahrzeugs .............. 67
Betrieb in algenreichem Gewässer .......... 79
Betriebsarten des Wasserfahrzeugs ........ 34
Betriebsfunktionen des Wasserfahrzeugs .................................. 32
Betriebsstundenzähler/ Spannungsmesser ................................ 37
Bilgenpumpen-Sicherung, wechseln ....... 98
Bilgewasser kontrollieren ......................... 58
Bilgewasser, lenzen ................................. 52
Bilgewasser, lenzen an Land ................... 52
Bilgewasser, lenzen auf dem Wasser ...... 52
Bordwerkzeug .......................................... 86
Bug-Ablagefach ....................................... 44
D
Das Wasserfahrzeug reinigen .................. 81
Doppelinstrument .................................... 36
Doppelinstrument kontrollieren ................ 65
Drehzahlmesser ....................................... 36 E
Einschränkungen der Bedienung des
Wasserfahrzeugs .................................. 11
Einstellungen des Yamaha Security Systems ................................................ 26
Empfohlene Ausrüstung ........................... 16
Erkennungsnummern ................................. 1
F
Fahrt-Einschränkungen ............................ 12
Fahrvergnügen mit Verantwortung........... 19
Fehlersuche.............................................. 92
Fehlersuchtabelle ..................................... 92
Fernbedienung ......................................... 25
Fernbedienung kontrollieren .................... 62
Feuerlöscher kontrollieren........................ 64
Feuerlöscher-Halter und -Abdeckung...... 46
Feuerlöscher-Halterung, Abdeckung und Band kontrollieren ......................... 64
G
Gashebel .................................................. 28
Gashebel kontrollieren ............................. 61
Gefahrenquellen ....................................... 16
Geschwindigkeitsmesser ......................... 36
Getränkehalter.......................................... 46
Glossar, Wasserfahrzeug ......................... 20
H
Haube kontrollieren .................................. 65
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Hauptkomponenten, Lage ....................... 21
Heck-Lenzstopfen kontrollieren ............... 64
Heckösen ................................................. 43
Herstellerschild .......................................... 3
I
Identifizierungsnummer, Rumpf- (CIN)....... 1
Informationsanzeige ................................. 37
J
Jeteinlass und Flügelrad reinigen............. 95
Jeteinlass-Kontrollen ............................... 64
K
Kennenlernen des Wasserfahrzeugs........ 67
Kentern des Wasserfahrzeugs ................. 77
Kraftstoff .................................................. 48
Kraftstoffanforderungen ........................... 48
Kraftstoffanzeige ...................................... 38
Kraftstoffstand kontrollieren..................... 57
UF3L70G0.book Page 1 Wednesday, October 30, 2013 4:43 PM

Index
Kraftstoffstand-Warnung ......................... 38
Kraftstoffsystem kontrollieren .................. 57
Kühlwasser-Kontrollauslass kontrollieren .......................................... 65
Kühlwasser-Kontrollauslässe ................... 30
L
Langfristige Lagerung .............................. 84
Lenkungssystem ...................................... 28
Lenkungssystem kontrollieren ................. 59
Lernen, das Wasserfahrzeug zu bedienen ............................................... 67
Liste der Routinekontrollen vor Fahrtbeginn .......................................... 55
Losfahren ................................................. 76
Losfahren von einem Anhänger ............... 77
M
Modellangaben .......................................... 3
Motor kontrollieren ................................... 58
Motorabdeckung, ein- und ausbauen...... 86
Motor-Einfahrzeit ..................................... 54
Motor-Leerlaufdrehzahl kontrollieren ....... 66
Motoröl ..................................................... 50
Motoröl und Ölfilter .................................. 90
Motoröl-Anforderungen ........................... 50
Motorölstand kontrollieren ....................... 58
Motor-Quickstoppleine (Handgelenk-
Schlaufe) kontrollieren .......................... 62
Motor-Quickstoppschalter ....................... 27
Motorraum kontrollieren........................... 57
Motor-Seriennummer ................................. 1
Motor-Stoppschalter................................ 27
Motorstörungs-Warnung.......................... 40
Motorüberhitzungs-Warnung ................... 39
N
Nach dem Herausnehmen des Wasserfahrzeugs aus dem Wasser ...... 79
Niedrigdrehzahl-Betriebsart ..................... 34
Notmaßnahmen ....................................... 95
O
Öldruck-Warnung..................................... 38
Öse, Bug- ................................................. 43
P
Pflege der Batterie ................................... 81
Pflege nach dem Fahren .......................... 80
Produktionsdatums-Aufkleber ................... 2 R
Reinigen ................................................... 84
Rostschutz ............................................... 85
Routinekontrollen nach dem
Zuwasserlassen .................................... 65
Routinekontrollen vor dem Zuwasserlassen .................................... 57
Routinekontrollen vor Fahrtbeginn ........... 57
Rückwärtsfahrsystem............................... 32
Rückwärtsfahrsystem kontrollieren .......... 61
Rumpf und Deck kontrollieren ................. 64
S
Schalter kontrollieren ............................... 63
Schmierung .............................................. 84
Schnell-Trimmsystem (Q.S.T.S.) .............. 33
Schnell-Trimmsystem (Q.S.T.S.) kontrollieren .......................................... 60
Sicherheitsausrüstung kontrollieren ......... 64
Sicherheitsregeln für das Bootfahren....... 18
Sicherungen wechseln ............................. 97
Sitze ......................................................... 41
Sitzposition .............................................. 68
Spülen der Kühlwasserkanäle .................. 80
Starten des Motors auf dem Wasser ....... 68
Starthilfekabel anschließen ...................... 96
Startschalter ............................................. 27
Steuersystem, teleskopisch ..................... 29
Steuerungsfunktionen des Wasserfahrzeugs .................................. 25
T
Tabelle der Wartungsintervalle................. 88
Teleskopisches Steuersystem kontrollieren .......................................... 60
Transport auf einem Anhänger................. 53
U
Untergetauchtes Wasserfahrzeug.......... 100
V
Verlassen des Wasserfahrzeugs .............. 69
Von einem Anleger aufsteigen und losfahren ............................................... 77
W
Warnaufkleber ............................................ 5
Wartungsarbeiten ..................................... 86
Wasserabscheider ................................... 30
Wasserabscheider kontrollieren ............... 58
UF3L70G0.book Page 2 Wednesday, October 30, 2013 4:43 PM

Index
Wasserdichtes Ablagefach ...................... 46
Wasserfahrzeug-Eigenschaften ............... 17
Wenden des Wasserfahrzeugs ................ 70
Y
Yamaha Security System ......................... 26
Z
Zuwasserlassen des Wasserfahrzeugs .... 68
UF3L70G0.book Page 3 Wednesday, October 30, 2013 4:43 PM

UF3L70G0.book Page 4 Wednesday, October 30, 2013 4:43 PM

Gedruckt in den USA
November 2013–0.1 × 1 CR
UF3L70G0.book Page 1 Wednesday, October 30, 2013 4:43 PM
