2014 YAMAHA FJR1300A Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-34
3
2. Den Schlüssel abziehen.
Fahrersitz
Fahrersitz abnehmen1. Den Beifahrersitz abnehmen.
2. Den Fahrersitz-Verschlusshebel, der sich unter dem hinteren Teil des Fah-
rersitzes befindet, wie dargestellt
nach links drücken, und dann den Sitz
abziehen. Fahrersitz montieren
1. Die Zunge an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Hinterseite nach
unten drücken, sodass er einrastet. 2. Den Beifahrersitz montieren.
HINWEIS
Vor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist.
 Die Fahrersitzhöhe kann für unter-
schiedliche Fahrpositionen verstellt
werden. (Siehe folgenden Abschnitt.)
1. Vorsprung
2. Sitzhalterung
1. Fahrersitz-Verschlusshebel
2. Fahrersitz
1. Vorsprung
2. Sitzhalterung
U1MCG1G0.book Page 34 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-35
3
GAU39633

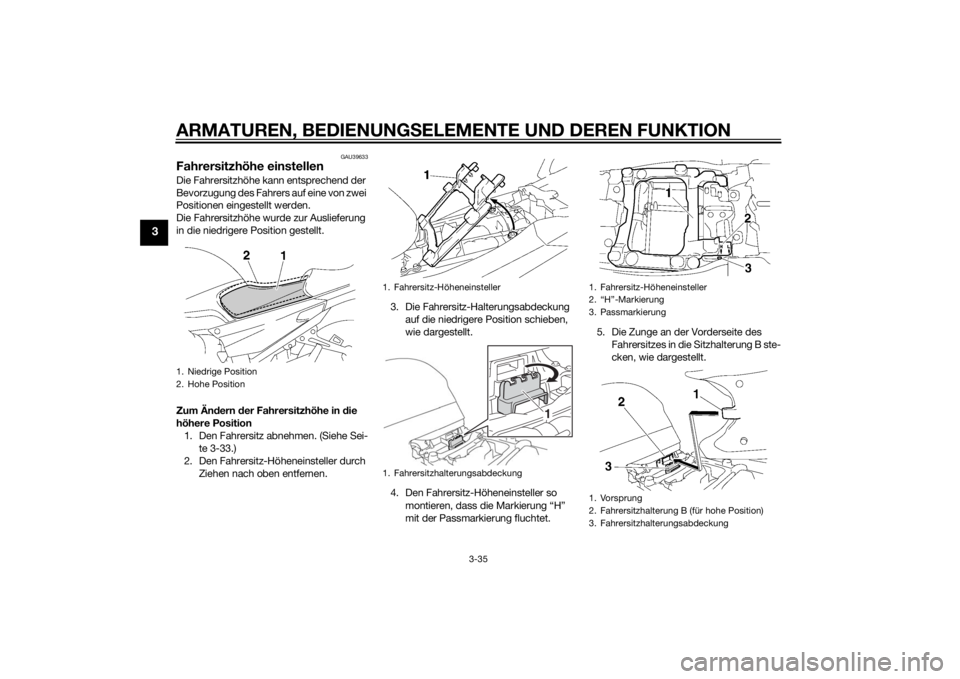

Fahrersitzhöhe einstellenDie Fahrersitzhöhe kann entsprechend der
Bevorzugung des Fahrers auf eine von zwei
Positionen eingestellt werden.
Die Fahrersitzhöhe wurde zur Auslieferung
in die niedrigere Position gestellt.
Zum Ändern der Fahrersitzhöhe in d ie
höhere Position 1. Den Fahrersitz abnehmen. (Siehe Sei- te 3-33.)
2. Den Fahrersitz-Höheneinsteller durch Ziehen nach oben entfernen. 3. Die Fahrersitz-Halterungsabdeckung
auf die niedrigere Position schieben,
wie dargestellt.
4. Den Fahrersitz-Höheneinsteller so montieren, dass die Markierung “H”
mit der Passmarkierung fluchtet. 5. Die Zunge an der Vorderseite des
Fahrersitzes in die Sitzhalterung B ste-
cken, wie dargestellt.1. Niedrige Position
2. Hohe Position
1. Fahrersitz-Höheneinsteller
1. Fahrersitzhalterungsabdeckung
1
1. Fahrersitz-Höheneinsteller
2. “H”-Markierung
3. Passmarkierung
1. Vorsprung
2. Fahrersitzhalterung B (für hohe Position)
3. Fahrersitzhalterungsabdeckung
U1MCG1G0.book Page 35 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-36
3

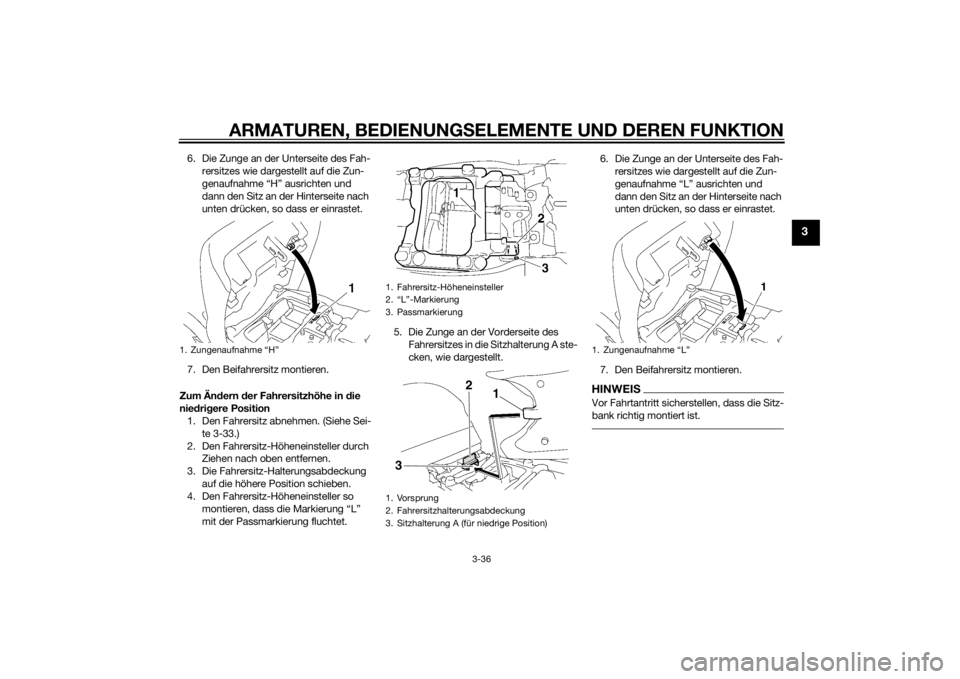

6. Die Zunge an der Unterseite des Fah-
rersitzes wie dargestellt auf die Zun-
genaufnahme “H” ausrichten und
dann den Sitz an der Hinterseite nach
unten drücken, so dass er einrastet.
7. Den Beifahrersitz montieren.
Zum Än dern der Fahrersitzhöhe in die
nie dri gere Position
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-33.)
2. Den Fahrersitz-Höheneinsteller durch Ziehen nach oben entfernen.
3. Die Fahrersitz-Halterungsabdeckung auf die höhere Position schieben.
4. Den Fahrersitz-Höheneinsteller so
montieren, dass die Markierung “L”
mit der Passmarkierung fluchtet. 5. Die Zunge an der Vorderseite des
Fahrersitzes in die Sitzhalterung A ste-
cken, wie dargestellt. 6. Die Zunge an der Unterseite des Fah-
rersitzes wie dargestellt auf die Zun-
genaufnahme “L” ausrichten und
dann den Sitz an der Hinterseite nach
unten drücken, so dass er einrastet.
7. Den Beifahrersitz montieren.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Zungenaufnahme “H”
1. Fahrersitz-Höheneinsteller
2. “L”-Markierung
3. Passmarkierung
1. Vorsprung
2. Fahrersitzhalterungsabdeckung
3. Sitzhalterung A (für niedrige Position)
1
2
3
1. Zungenaufnahme “L”
U1MCG1G0.book Page 36 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-37
3
GAU40254

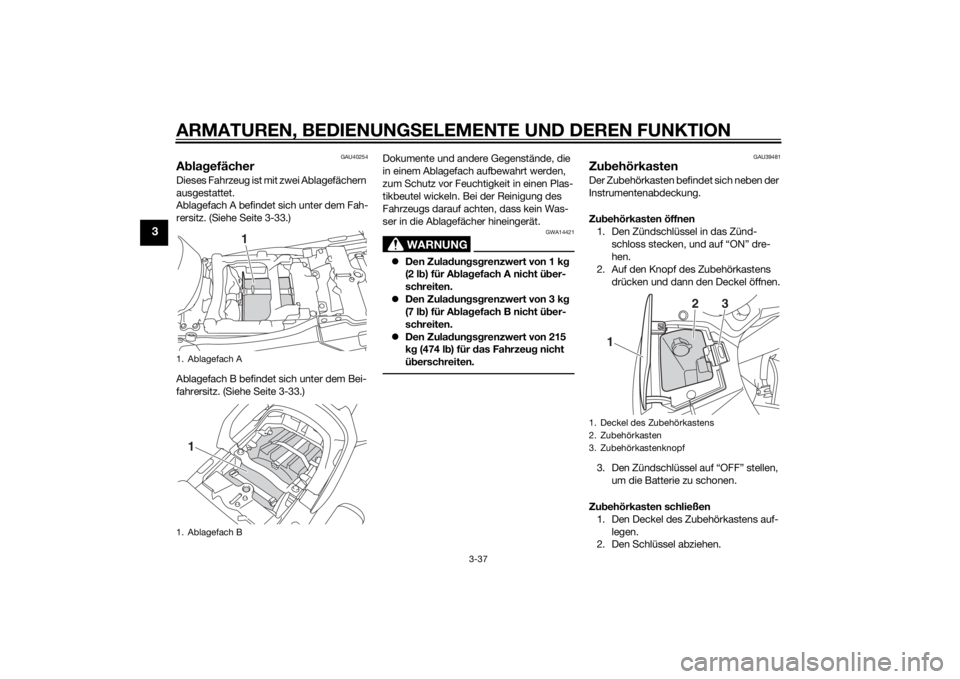

Abla gefächerDieses Fahrzeug ist mit zwei Ablagefächern
ausgestattet.
Ablagefach A befindet sich unter dem Fah-
rersitz. (Siehe Seite 3-33.)
Ablagefach B befindet sich unter dem Bei-
fahrersitz. (Siehe Seite 3-33.) Dokumente und andere Gegenstände, die
in einem Ablagefach aufbewahrt werden,
zum Schutz vor Feuchtigkeit in einen Plas-
tikbeutel wickeln. Bei der Reinigung des
Fahrzeugs darauf achten, dass kein Was-
ser in die Ablagefächer hineingerät.
WARNUNG
GWA14421

Den Zula dun gsg renzwert von 1 kg
(2 l b) für A bla gefach A nicht ü ber-
schreiten.
 Den Zula dun gsg renzwert von 3 kg
(7 l b) für A bla gefach B nicht ü ber-
schreiten.
 Den Zula dun gsg renzwert von 215
k g (474 l b) für d as Fahrzeu g nicht
ü b erschreiten.
GAU39481
Zub ehörkastenDer Zubehörkasten befindet sich neben der
Instrumentenabdeckung.
Zubehörkasten öffnen
1. Den Zündschlüssel in das Zünd- schloss stecken, und auf “ON” dre-
hen.
2. Auf den Knopf des Zubehörkastens drücken und dann den Deckel öffnen.
3. Den Zündschlüssel auf “OFF” stellen, um die Batterie zu schonen.
Zu behörkasten schließen
1. Den Deckel des Zubehörkastens auf- legen.
2. Den Schlüssel abziehen.
1. Ablagefach A
1. Ablagefach B
1
1
1. Deckel des Zubehörkastens
2. Zubehörkasten
3. Zubehörkastenknopf
1
2
3
U1MCG1G0.book Page 37 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-38
3

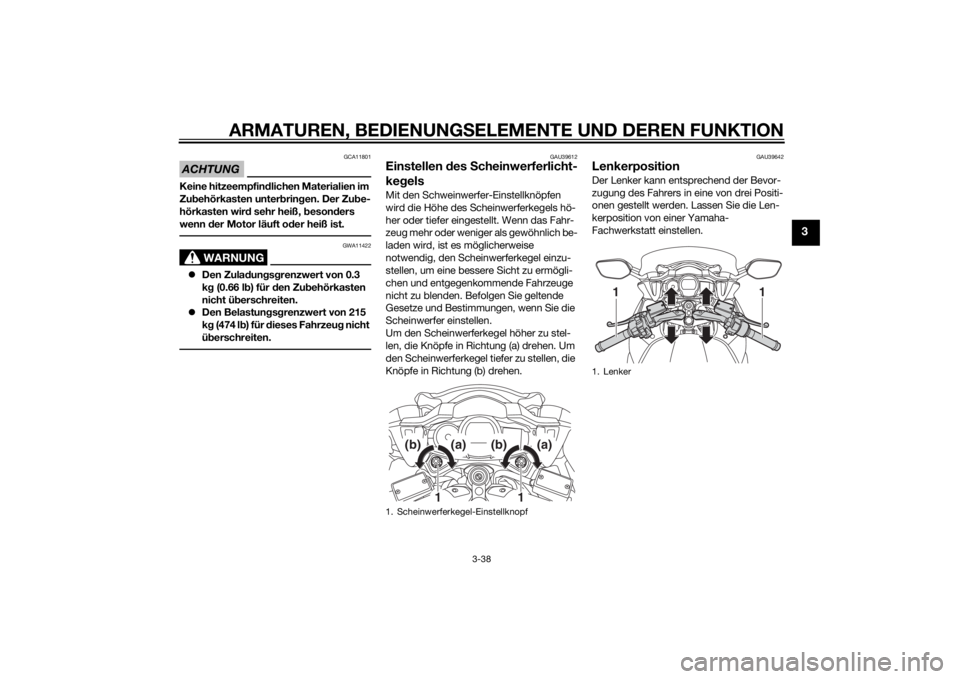

ACHTUNG
GCA11801
Keine hitzeempfin dlichen Materialien im
Zu behörkasten unterb ringen. Der Zu be-
hörkasten wir d sehr heiß, b esonders
wenn der Motor läuft o der heiß ist.
WARNUNG
GWA11422
 Den Zula dun gsg renzwert von 0.3
k g (0.66 l b) für den Zu behörkasten
nicht ü berschreiten.
 Den Belastun gsg renzwert von 215
k g (474 l b) für d ieses Fahrzeu g nicht
ü b erschreiten.
GAU39612
Einstellen des Scheinwerferlicht-
ke gelsMit den Schweinwerfer-Einstellknöpfen
wird die Höhe des Scheinwerferkegels hö-
her oder tiefer eingestellt. Wenn das Fahr-
zeug mehr oder weniger als gewöhnlich be-
laden wird, ist es möglicherweise
notwendig, den Scheinwerferkegel einzu-
stellen, um eine bessere Sicht zu ermögli-
chen und entgegenkommende Fahrzeuge
nicht zu blenden. Befolgen Sie geltende
Gesetze und Bestimmungen, wenn Sie die
Scheinwerfer einstellen.
Um den Scheinwerferkegel höher zu stel-
len, die Knöpfe in Richtung (a) drehen. Um
den Scheinwerferkegel tiefer zu stellen, die
Knöpfe in Richtung (b) drehen.
GAU39642
LenkerpositionDer Lenker kann entsprechend der Bevor-
zugung des Fahrers in eine von drei Positi-
onen gestellt werden. Lassen Sie die Len-
kerposition von einer Yamaha-
Fachwerkstatt einstellen.
1. Scheinwerferkegel-Einstellknopf
1
1
(b)
(a)
(b)
(a)
1. Lenker
11
U1MCG1G0.book Page 38 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-39
3
GAU54151

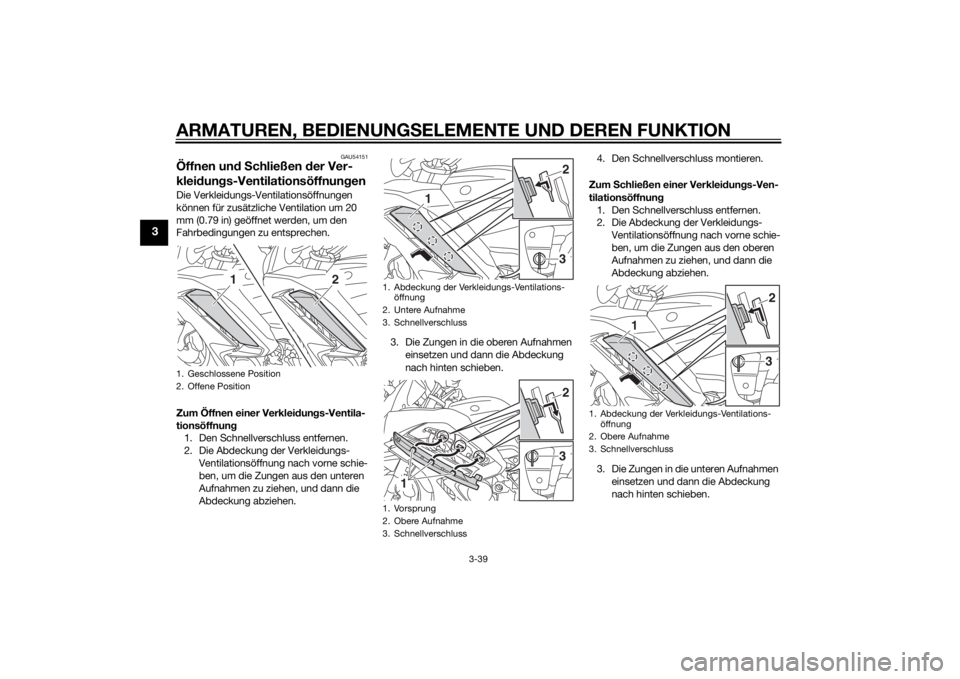

Öffnen und S chließen d er Ver-
klei dun gs-Ventilationsöffnun genDie Verkleidungs-Ventilationsöffnungen
können für zusätzliche Ventilation um 20
mm (0.79 in) geöffnet werden, um den
Fahrbedingungen zu entsprechen.
Zum Öffnen einer Verklei dun gs-Ventila-
tionsöffnun g
1. Den Schnellverschluss entfernen.
2. Die Abdeckung der Verkleidungs-
Ventilationsöffnung nach vorne schie-
ben, um die Zungen aus den unteren
Aufnahmen zu ziehen, und dann die
Abdeckung abziehen. 3. Die Zungen in die oberen Aufnahmen
einsetzen und dann die Abdeckung
nach hinten schieben. 4. Den Schnellverschluss montieren.
Zum Schließen einer Verklei dung s-Ven-
tilationsöffnun g
1. Den Schnellverschluss entfernen.
2. Die Abdeckung der Verkleidungs- Ventilationsöffnung nach vorne schie-
ben, um die Zungen aus den oberen
Aufnahmen zu ziehen, und dann die
Abdeckung abziehen.
3. Die Zungen in die unteren Aufnahmen einsetzen und dann die Abdeckung
nach hinten schieben.1. Geschlossene Position
2. Offene Position
1
2
1. Abdeckung der Verkleidungs-Ventilations-öffnung
2. Untere Aufnahme
3. Schnellverschluss
1. Vorsprung
2. Obere Aufnahme
3. Schnellverschluss
3
1
2
1
32
1. Abdeckung der Verkleidungs-Ventilations- öffnung
2. Obere Aufnahme
3. Schnellverschluss
3
1
2
U1MCG1G0.book Page 39 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-40
3

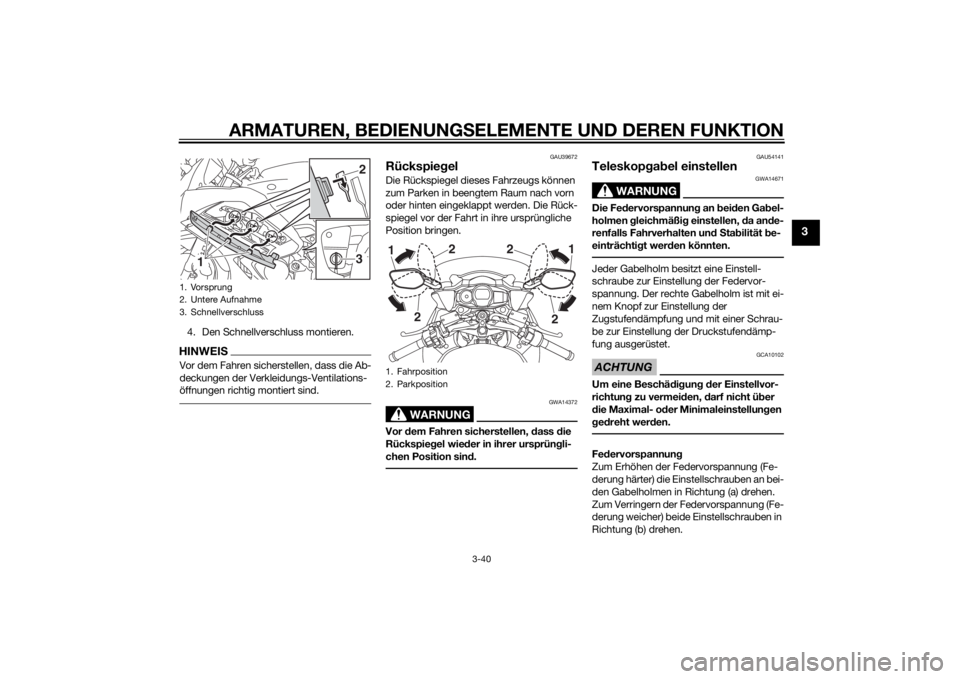

4. Den Schnellverschluss montieren.HINWEISVor dem Fahren sicherstellen, dass die Ab-
deckungen der Verkleidungs-Ventilations-
öffnungen richtig montiert sind.
GAU39672
Rückspie gelDie Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorn
oder hinten eingeklappt werden. Die Rück-
spiegel vor der Fahrt in ihre ursprüngliche
Position bringen.
WARNUNG
GWA14372
Vor dem Fahren sicherstellen, dass die
Rückspieg el wieder in ihrer ursprün gli-
chen Position sin d.
GAU54141
Teleskopg ab el einstellen
WARNUNG
GWA14671
Die Fe dervorspannun g an bei den Ga bel-
holmen gleichmäßig einstellen, d a ande-
renfalls Fahrverhalten un d S ta bilität be-
einträchti gt wer den könnten.Jeder Gabelholm besitzt eine Einstell-
schraube zur Einstellung der Federvor-
spannung. Der rechte Gabelholm ist mit ei-
nem Knopf zur Einstellung der
Zugstufendämpfung und mit einer Schrau-
be zur Einstellung der Druckstufendämp-
fung ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung (Fe-
derung weicher) beide Einstellschrauben in
Richtung (b) drehen.
1. Vorsprung
2. Untere Aufnahme
3. Schnellverschluss
1
32
1. Fahrposition
2. Parkposition
2
2
1
2 2
1
U1MCG1G0.book Page 40 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-41
3

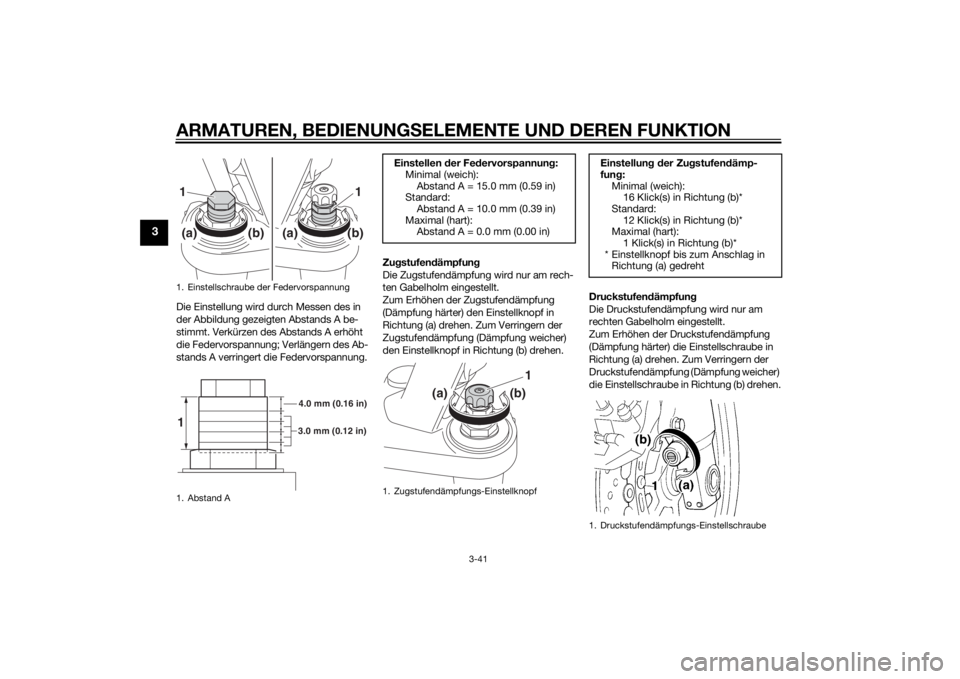

Die Einstellung wird durch Messen des in
der Abbildung gezeigten Abstands A be-
stimmt. Verkürzen des Abstands A erhöht
die Federvorspannung; Verlängern des Ab-
stands A verringert die Federvorspannung. Zu
gstufen dämpfun g
Die Zugstufendämpfung wird nur am rech-
ten Gabelholm eingestellt.
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) den Einstellknopf in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
den Einstellknopf in Richtung (b) drehen. Druckstufen
dämpfun g
Die Druckstufendämpfung wird nur am
rechten Gabelholm eingestellt.
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.1. Einstellschraube der Federvorspannung
1. Abstand A
(a)
(b)1
1(a)
(b)
4.0 mm (0.16 in)
3.0 mm (0.12 in)
1
Einstellen der Fe dervorspannung :
Minimal (weich):
Abstand A = 15.0 mm (0.59 in)
Standard: Abstand A = 10.0 mm (0.39 in)
Maximal (hart): Abstand A = 0.0 mm (0.00 in)1. Zugstufendämpfungs-Einstellknopf
(a)
(b)
1
Einstellun g d er Zu gstufen dämp-
fun g:
Minimal (weich): 16 Klick(s) in Richtung (b)*
Standard:
12 Klick(s) in Richtung (b)*
Maximal (hart): 1 Klick(s) in Richtung (b)*
* Einstellknopf bis zum Anschlag in Richtung (a) gedreht 1. Druckstufendämpfungs-Einstellschraube
