ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAU54252
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Verän derun gen an den Einstellun-
g en der Multifunktionsmesser-Einheit
vor genommen wer den, muss d as Fahr-
zeu g im S tillstan d sein. Wer den Einstel- lun
gen währen d d er Fahrt vor genom-
men, kann dies den Fahrer a blenken un d
d ie Unfall gefahr erhöhen.
HINWEISDer Wahlknopf “ / ” und der Menü-
Wahlknopf “MENU” befinden sich auf der
linken Seite des Lenkers. Mit diesen Knöp-
fen können Sie die Einstellungen der Multi-
funktionsmesser-Einheit kontrollieren und
ändern.Die Multifunktionsmesser-Einheit beinhal-
tet:
 eine Geschwindigkeitsanzeige
 einen Drehzahlmesser
 eine Uhr
 einen Kraftstoffmesser 
eine Ganganzeige
 eine Antriebsmodusanzeige (zeigt den
gewählten Antriebsmodus an)
 eine Funktionsanzeige (zeigt die ge-
wählte Funktion an)
 eine Informationsanzeige (zeigt ver-
schiedene Informationen an, wie z. B.
den Kilometerstand)
 eine Einstellmodus-Anzeige (mit de-
ren Hilfe Sie die Optionen der Informa-
tionsanzeige einstellen, auswählen
oder zurückstellen können)
 eine Stromkreis-Prüfeinrichtung
HINWEISDer Zündschlüssel muss auf “ON” ge-
stellt sein, bevor Sie den
Wahlknopf “ / ”, den Menü-
Wahlknopf “MENU”, den “RESET”-
Knopf und den “TCS”-Knopf verwen-
den können.
 Nur für UK: Umschaltung der Anzeige
zwischen Kilometer und Meilen, siehe
Seite 3-16.
1. Rückstellknopf “RESET”
2. “TCS”-Knopf
3. Drehzahlmesser
4. Uhr
5. Kraftstoffmesser
6. Öko-Anzeige “ECO”
7. Antriebsmodusanzeige
8. Geschwindigkeitsmesser
9. Ganganzeige
10.Funktionsanzeige
11.Informationsanzeige
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
12
3
11
4
5
8
7
6
9
10
1. Menü-Wahlknopf “MENU”
2. Wahlknopf “ / ”
1
2
U1MCG1G0.book Page 10 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.ACHTUNG
GCA10032
Den Motor nicht im roten Bereich d es
Drehzahlmessers betrei ben.
Roter Bereich: 9000 U/min un d d arü ber
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffvor-
rat in Richtung “E” (leer) ab. Wenn das
letzte Segment zu blinken beginnt, so bald
wie möglich nachtanken.
Wenn der Schlüssel auf “ON” gedreht ist,
leuchten alle Display-Segmente einmal auf,
um den Stromkreis zu überprüfen.HINWEISDieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Falls im
Stromkreis ein Problem erkannt wird, be-
ginnen alle Display-Segmente zu blinken. In
diesem Fall den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.
Öko-Anzei ge
Diese Anzeige erscheint, wenn das Fahr-
zeug umweltfreundlich, d. h. kraftstoffspa-
rend, betrieben wird. Die Anzeige erlischt,
wenn das Fahrzeug angehalten wird.HINWEISFolgende Ratschläge helfen, unnötigen
Benzinverbrauch zu vermeiden:  Beim Beschleunigen hohe Drehzahlen
vermeiden.
 Mit konstanter Geschwindigkeit fah-
ren.
 Wählen Sie den Gang, der zur Fahr-
zeuggeschwindigkeit passt.

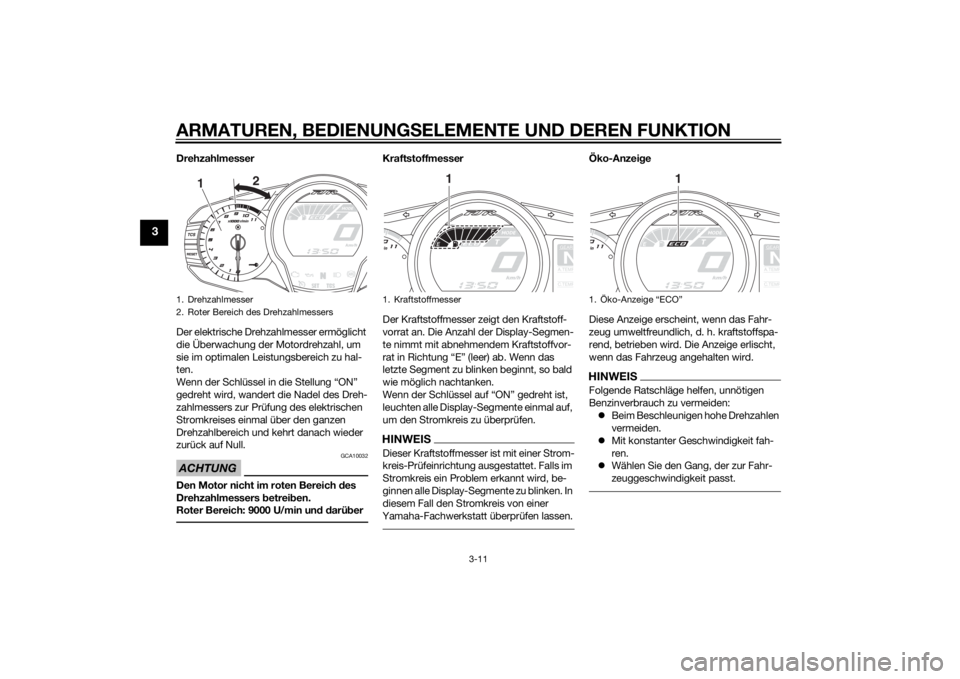

1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
1 2
1. Kraftstoffmesser
GEARNA.TEM
P
C.TEM
P
1
1. Öko-Anzeige “ECO”
GEARNA.TEM
P
C.TEM
P
1
U1MCG1G0.book Page 11 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
Gan ganzei ge
Diese Anzeige zeigt den gewählten Gang
an. Die Leerlaufstellung wird angezeigt
durch “ ” und durch die Leerlauf-
Kontrollleuchte “ ”.
Antrie bsmo dusanzei ge In dieser Anzeige wird der gewählte An-
triebsmodus angezeigt: Touren-Modus “T”
oder Sport-Modus “S”. Nähere Einzelhei-
ten zu jedem einzelnen Antriebsmodus und
wie er ausgewählt wird finden Sie auf den
Seiten 3-23 und 3-25.
Funktionsanzei
ge
Drücken Sie den Menü-Wahlknopf “ME-
NU”, um die Anzeige zwischen Wind-
schutzscheiben-Einstellfunktion, Griffwär-
mer-Einstellfunktion und
Informationsanzeigen-Auswahlfunktion
umzuschalten. Einstellen der Windschutzscheibenposition
Um die Windschutzscheibe nach oben zu
bewegen, die “ ”-Seite des Wahlknopfes
drücken. Um die Windschutzscheibe nach
unten zu bewegen, die “ ”-Seite des
Wahlknopfes drücken.
Einstellen des GriffwärmersDieses Fahrzeug ist mit Griffwärmern aus-
gestattet, die nur bei laufendem Motor be-
nutzt werden können. Es gibt 4 Griffwär-
mer-Einstellungen.
Um die Temperatur des Griffwärmers zu er-
höhen, die “ ”-Seite des Wahlknopfes
drücken. Um die Temperatur des Griffwär-
mers zu verringern, die “ ”-Seite des
Wahlknopfes drücken.

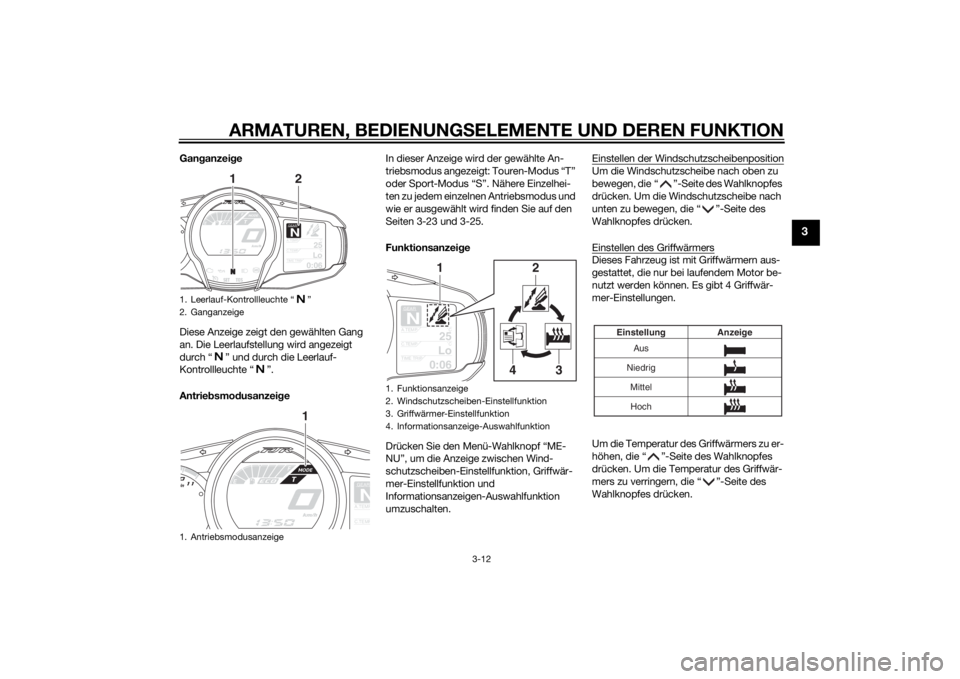

1. Leerlauf-Kontrollleuchte “ ”
2. Ganganzeige
1. Antriebsmodusanzeige
GEARN
25
A.TEMP
˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
GEARNA.TEM
P
C.TEM
P
1
1. Funktionsanzeige
2. Windschutzscheiben-Einstellfunktion
3. Griffwärmer-Einstellfunktion
4. Informationsanzeige-Auswahlfunktion
GEARN
25
A.TEMP˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
3
4
Aus
Niedrig Mittel Anzeige
Einstellung
Hoch
U1MCG1G0.book Page 12 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
ACHTUNG
GCA17931
Bei der Benutzun g d er Griffwärmer
müssen Han dschuhe getra gen
wer den.
 Ist die Um geb ung stemperatur 20 °C
(68 °F) o der höher, den Griffwär-
mer-Einstellknopf nicht auf die
hohe Position stellen.
 Ist der Lenker- od er Gasdreh griff
a bgenutzt o der beschäd ig t, die
Griffwärmer nicht mehr benutzen
un d d ie Griffe erneuern.Auswahl der Informationsanzeige
Es gibt 3 Informationsanzeigen. Die ausge-
wählte Informationsanzeige kann durch
Drücken des Wahlknopfes umgeschaltet
werden.
In der Informationsanzeige werden folgen-
de Einzelinformationen angezeigt:
 ein Kilometerzähler
 Tageskilometerzähler
 ein Kraftstoffreserve-Kilometerzähler
 eine Anzeige der geschätzten Reich-
weite
 eine Anzeige der Zeitspanne
 einen Umgebungstemperatur-Anzei-
ger
 eine Kühlflüssigkeitstemperatur-An-
zeige
 eine durchschnittliche Kraftstoffver-
brauchsanzeige
 eine momentane Kraftstoffver-
brauchsanzeige
Die in jeder Informationsanzeige enthalte-
nen Elemente können ausgewählt werden.
Festlegen bzw. Auswählen der gezeigten
Elemente siehe Seite 3-16.
Kilometerzähler:
Tageskilometerzähler:“TRIP-1” und “TRIP-2” zeigen die seit dem
letzten Zurückstellen auf Null gefahrenen
Kilometer an.
Bei einer verbleibenden Kraftstoffmenge
von etwa 5.5 L (1.45 US gal, 1.21 Imp.gal)
beginnt das letzte Segment des Kraftstoff-
messers zu blinken. Außerdem wechselt
die Informationsanzeige automatisch in
den Modus Kraftstoffreserve-Kilometer-
zähler “TRIP-F” und die zurückgelegte
Strecke wird dann ab diesem Punkt aufge-
zeichnet.

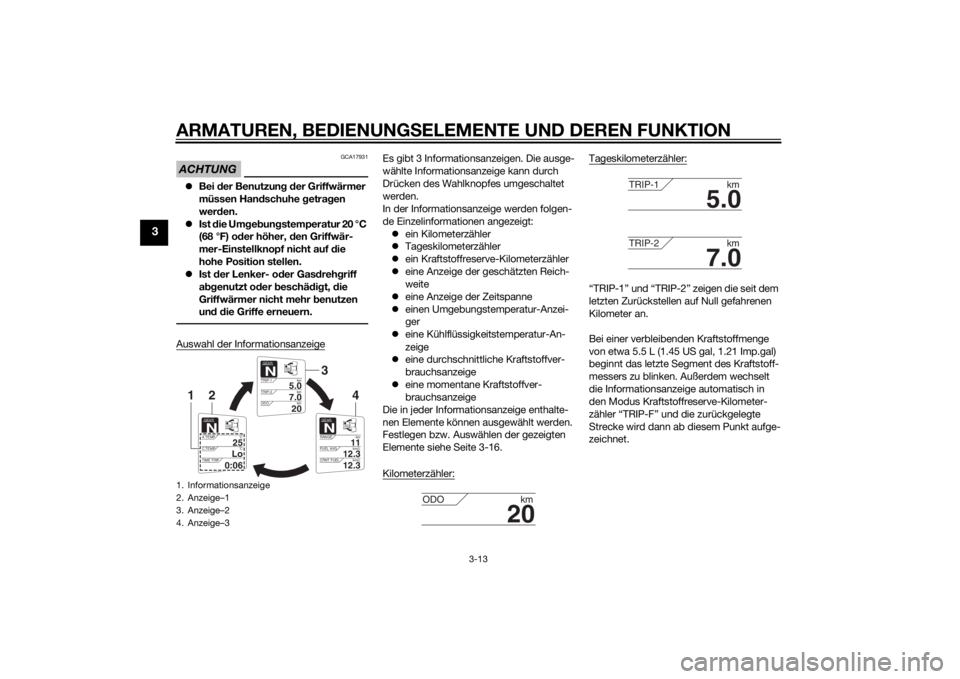

1. Informationsanzeige
2. Anzeige–1
3. Anzeige–2
4. Anzeige–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
11
RANGEkm
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
U1MCG1G0.book Page 13 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
Mit dem Wahlknopf kann in diesem Fall in
folgender Reihenfolge zwischen den ver-
schiedenen Informationsanzeigen umge-
schaltet werden;
TRIP-F → Anzeige–1 → Anzeige–2 → An-
zeige–3 → TRIP-F
Zum Zurückstellen eines Tageskilometer-
zählers den Wahlknopf verwenden, um die
Informationsanzeige zu wählen, die den Ta-
geskilometerzähler enthält. Den “RESET”-
Knopf kurz drücken, so dass der Tageskilo-
meterzähler blinkt, und dann den “RESET”-
Knopf erneut mindestens 2 Sekunden lang
drücken, während der Tageskilometerzäh-
ler blinkt. Falls der Reservekilometerzähler
nicht manuell zurückgestellt wird, ge-
schieht dies automatisch, sobald nach dem
Tanken weitere 5 km (3 mi) gefahren wur-
den. Anzeige der geschätzten Reichweite:
Fahrstrecke, die mit der verbleibenden
Kraftstoffmenge unter den momentanen
Fahrbedingungen zurückgelegt werden
kann.
Anzeige der Zeitspanne:Es wird die Zeitspanne angezeigt, die ver-
strichen ist, seit der Zündschlüssel auf
“ON” gedreht wurde. Die maximale Zeit-
spanne, die angezeigt werden kann, ist
99:59.
Die Anzeige wird automatisch zurückge-
setzt, wenn der Zündschlüssel auf “OFF”
gedreht wird.HINWEISEs sind außerdem die Anzeigen der Zeit-
spanne “TIME–2” und “TIME–3” vorhan-
den, diese können jedoch nicht für die In-
formationsanzeige eingestellt werden.
Siehe “Einstellmodus” auf Seite 3-16 für
nähere Informationen.
Umgebungstemperaturanzeige:Diese Anzeige zeigt die Außentemperatur
im Bereich von –9 °C bis 50 °C in Schritten
von 1 °C an. Die angezeigte Temperatur
kann von der Umgebungstemperatur ab-
weichen.HINWEIS
–9 °C werden weiter angezeigt, auch
wenn die Temperatur unter –9 °C ab-
fällt.
 50 °C werden weiter angezeigt, auch
wenn die Temperatur auf über 50 °C
ansteigt.
 Langsames Fahren [bis ungefähr 20
km/h (12.5 mi/h)] oder Haltepunkte,
wie zum Beispiel Verkehrsampeln,
Bahnübergänge usw., können die Ge-
nauigkeit der Temperaturanzeige be-
einträchtigen.
GEAR4
3.4
TRIP-F km
11
RANGEkm
0:06
TIME TRIP
25
A.TEMP ˚C
U1MCG1G0.book Page 14 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
Kühlflüssigkeits-Temperaturanzeige:Der Kühlflüssigkeitstemperatur-Anzeiger
zeigt die Temperatur der Kühlflüssigkeit an.
Die Kühlflüssigkeitstemperatur des Motors
ändert sich mit der Wetterlage und der Mo-
torlast.
Wenn die Anzeige “Hi” blinkt, das Fahrzeug
anhalten, dann den Motor ausschalten und
abkühlen lassen. (Siehe Seite 6-38.)HINWEISDie ausgewählte Informationsanzeige kann
nicht umgeschaltet werden, während die
Anzeige “Hi” blinkt.
ACHTUNG
GCA10022
Den Motor bei Überhitzun g nicht weiter
laufen lassen.Durchschnittliche Kraftstoffverbrauchsan-zeige:Im Modus Durchschnittliche Kraftstoffver-
brauchsanzeige “km/L”, “L/100km” oder
“MPG” (nur für UK) wird der durchschnittli-
che Kraftstoffverbrauch seit dem letzten
Zurückstellen der Anzeige angezeigt.  Im Modus “km/L” wird die durch-
schnittliche Fahrstrecke angezeigt,
die mit einer Kraftstoffmenge von 1.0
L zurückgelegt werden kann.
 Im Modus “L/100km” wird die durch-
schnittlich benötigte Kraftstoffmenge
angezeigt, um 100 km weit zu fahren.
 Nur für UK: Im Modus “MPG” wird die
durchschnittliche Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 Imp.gal zurückgelegt werden
kann. Zum Zurückstellen der durchschnittlichen
Kraftstoffverbrauchsanzeige den Wahl-
knopf verwenden, um die Informationsan-
zeige zu wählen, die die durchschnittliche
Kraftstoffverbrauchsanzeige enthält. Den
“RESET”-Knopf kurz drücken, so dass die
durchschnittliche Kraftstoffverbrauchsan-
zeige blinkt, und dann den “RESET”-Knopf
erneut mindestens 2 Sekunden lang drü-
cken, während die durchschnittliche Kraft-
stoffverbrauchsanzeige blinkt.
HINWEISNach dem Zurückstellen einer durch-
schnittlichen Kraftstoffverbrauchsanzeige
wird für diese Anzeige so lange “_ _._” an-
gezeigt, bis das Fahrzeug 1 km (0.6 mi) zu-
rückgelegt hat.ACHTUNG
GCA15474
Im Falle einer Fehlfunktion wir
d “– –.–”
fortlaufen d an gezei gt. Das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen las-
sen.Momentane Kraftstoffverbrauchsanzeige:
Lo
C.TEMP ˚C
GEAR4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
12.3
CRNT FUEL km/L
U1MCG1G0.book Page 15 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
Im Modus für momentanen Kraftstoffver-
brauch “km/L”, “L/100km” oder “MPG”
(nur für UK) wird der Kraftstoffverbrauch
unter den momentanen Fahrbedingungen
angezeigt.
 Im Modus “km/L” wird die Fahrstre-
cke angezeigt, die mit einer Kraftstoff-
menge von 1.0 L zurückgelegt werden
kann.
 Im Modus “L/100km” wird die benö-
tigte Kraftstoffmenge angezeigt, um
100 km weit zu fahren.
 Nur für UK: Im Modus “MPG” wird die
Fahrstrecke angezeigt, die mit einer
Kraftstoffmenge von 1.0 Imp.gal zu-
rückgelegt werden kann.HINWEISBei einer Geschwindigkeit von weniger als
10 km/h (6.0 mi/h) wird “_ _._” angezeigt.ACHTUNG
GCA15474
Im Falle einer Fehlfunktion wir d “– –.–”
fortlaufen d an gezei gt. Das Fahrzeu g von
einer Yamaha-Fachwerkstatt prüfen las-
sen.
Einstellmo dusHINWEIS Das Getriebe muss sich in Leerlauf-
stellung befinden und das Fahrzeug
muss stillstehen, wenn in diesem Mo-
dus Einstellungen geändert werden
sollen.
 Sobald ein Gang eingelegt und losge-
fahren wird oder der Zündschlüssel
auf “OFF” gedreht wird, werden alle
vorgenommenen Einstellungen ge-
speichert und der Einstellmodus wird
verlassen.Den Menü-Wahlknopf “MENU” drücken
und mindestens 2 Sekunden lang halten,
um in den Einstellmodus zu gelangen. Um
den Einstellmodus zu verlassen und zur normalen Anzeige zurückzukehren, den
Menü-Wahlknopf “MENU” erneut drücken

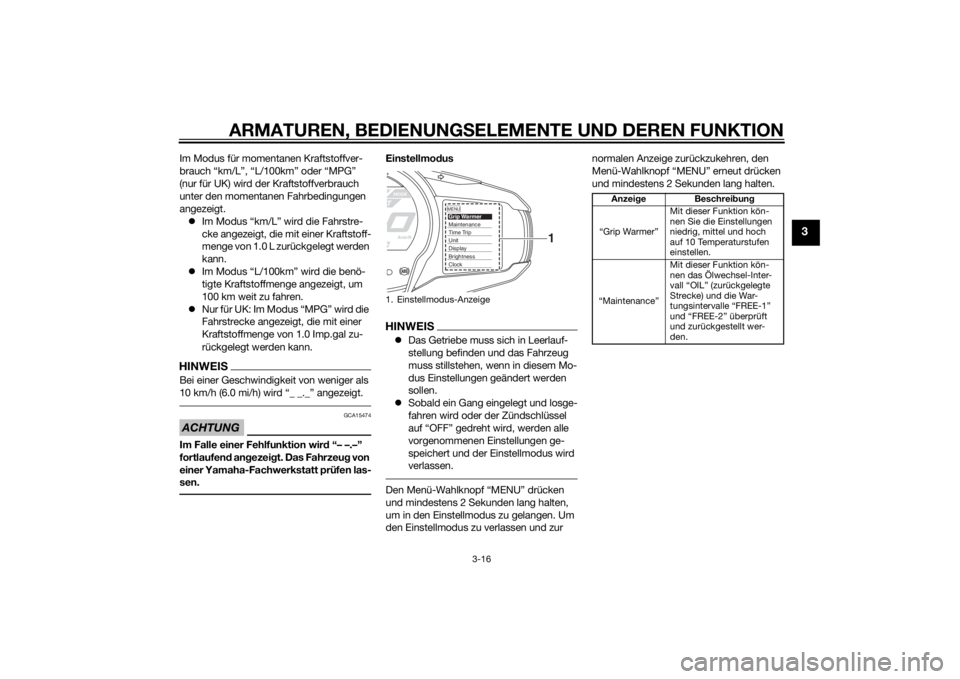

und mindestens 2 Sekunden lang halten.1. Einstellmodus-Anzeige
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Anzei
ge Beschrei bun g
“Grip Warmer” Mit dieser Funktion kön-
nen Sie die Einstellungen
niedrig, mittel und hoch
auf 10 Temperaturstufen
einstellen.
“Maintenance” Mit dieser Funktion kön-
nen das Ölwechsel-Inter-
vall “OIL” (zurückgelegte
Strecke) und die War-
tungsintervalle “FREE-1”
und “FREE-2” überprüft
und zurückgestellt wer-
den.
U1MCG1G0.book Page 16 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
Einstellen der Temperaturstufen der Griff-wärmer-Einstellungen1. Den Wahlknopf verwenden, um die
Funktion “Grip Warmer” auszuwählen.
2. Den Menü-Wahlknopf “MENU” drü- cken. Die Griffwärmer-Einstellung
wird angezeigt und in der Anzeige
blinkt “High”.
“Time Trip” Mit dieser Funktion kön-
nen Sie die Funktionen
“TIME–2” und “TIME–3”
prüfen und zurückstellen.
Diese Zeitspannen-Anzei-
gen zeigen die gesamte
Zeitspanne an, die der
Zündschlüssel in Stellung
“ON” war. Wenn der Zünd-
schlüssel auf “OFF” ge-
dreht wird, wird die Mes-
sung der Zeitspannen
angehalten, aber nicht zu-
rückgestellt. Die maximale
Zeitspanne, die angezeigt
werden kann, ist 99:59.
Wenn die Anzeige eines
Tagesfahrzeitzählers 99:59
erreicht, wird sie automa-
tisch auf 0:00 zurückge-
stellt und beginnt neu zu
zählen.
“Unit”
Mit dieser Funktion kön-
nen Sie die Anzeigeeinhei-
ten für den Kraftstoffver-
brauch zwischen
“L/100km” und “km/L”
umschalten.
Nur für UK: Mit dieser
Funktion können Sie die
Anzeigeeinheiten für den
Kraftstoffverbrauch zwi-
schen Kilometer und Mei-
len umschalten. Wenn Ki-
lometer ausgewählt sind,
können die Anzeigeeinhei-
ten für den Kraftstoffver-
brauch zwischen
“L/100km” und “km/L”
umgeschaltet werden.
“Display” Mit dieser Funktion kön-
nen Sie die in 3 Informati-
onsanzeigen dargestellten
Elemente umschalten.
“Brightness” Mit dieser Funktion kön-
nen Sie die Helligkeit der
Multifunktionsmesser-
Konsole entsprechend den
Lichtverhältnissen der
Umgebung einstellen.
“Clock” Mit dieser Funktion kön-
nen Sie die Uhrzeit einstel-
len.
“All Reset” Mit dieser Funktion kön-
nen Sie alle Elemente zu-
rückstellen, mit Ausnah-
me des Kilometerzählers
und der Uhr.
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockGrip WarmerHi
g
h
10
Middle
5
Low
1
U1MCG1G0.book Page 17 Thursday, August 8, 2013 11:10 AM
