2014 YAMAHA FJR1300A Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-21
6
päck und Zu behör, das für dieses
Mo dell genehmi gt wur de, an ge-
passt wer den.WARNUNG
GWA10512
Niemals das Fahrzeu g ü berla den. Das
Fahren mit einem üb erladenen Fahrzeug
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10472
 Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. A bgesehen
d avon, dass Sie geg en die Straßen-
verkehrsor dnun g verstoßen, beein-
trächti gen ü bermäßi g a bgefahrene
Reifen die Fahrsta bilität un d kön-
nen zum Verlust der Kontrolle ü ber
d as Fahrzeu g führen.
 Den Austausch von Bauteilen, die
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie d en Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die dafür notwen di-
g e fachliche Erfahrun g verfü gt.
 Nach dem Reifenwechsel zunächst
mi t

mäßi ger Geschwin dig keit fah-
ren, denn bevor der Reifen seine
optimalen Ei genschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichti g “ein gefahren” wer den.
Reifenluft druck ( gemessen bei kal-
ten Reifen): Bis zu 90 k g (198 l b) Zula dun g:
Vor n: 250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
90 k g (198 l b) b is maximale Zula-
d un g:
Vor n: 250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen: Vor n:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten: 290 kPa (2.90 kgf/cm², 42 psi)
Maximale Zula dun g*:
215 kg (474 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör

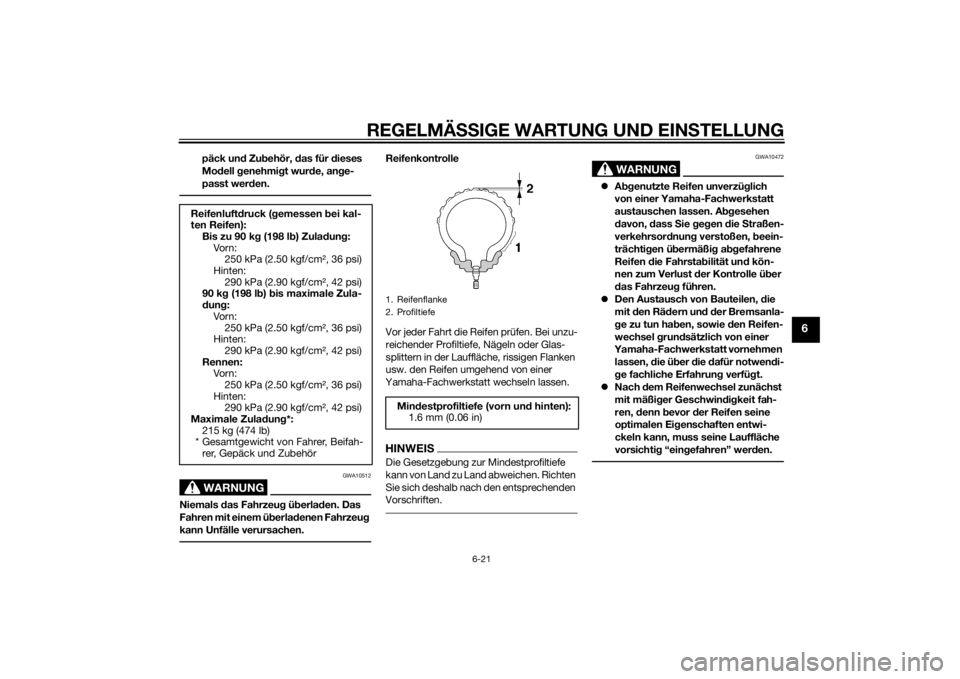

1. Reifenflanke
2. Profiltiefe
Min destprofiltiefe (vorn un d hinten):
1.6 mm (0.06 in)
U1MCG1G0.book Page 21 Thursday, August 8, 2013 11:10 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-22
6
Reifenausführun g
Dieses Motorrad ist mit Gussrädern,
Schlauchlos-Reifen und Reifenventilen
ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10482
 Die Vor der- un d Hinterreifen sollten
immer vom sel ben Hersteller un d
von gleicher Ausführun g sein. An-
d erenfalls kann sich das Fahrver-
halten des Motorrad s ändern un d
es kann zu Unfällen kommen.
 Die Ventilkappen fest aufschrau-
ben, da sie Luft druckverluste ver-
hind ern.
 Die Verwen dun g von an deren Rei-
fenventilen un d Ventileinsätzen als
d en hier auf geführten kann bei ho-
hen Geschwind ig keiten zu plötzli-
chem Luft druckverlust führen.Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
WARNUNG
GWA10601
Dieses Motorra d ist mit S uper-Hoch ge-
schwin dig keitsreifen aus gerüstet. Bitte
fol gen de Punkte b eachten, um das volle
Potential des Fahrzeu gs un d d er Reifen
nutzen zu können.  Diese Reifen nur geg en solche g lei-
cher Spezifikation un d g leichen
Typs austauschen. An dere Reifen
können bei hohen Geschwind ig kei-
ten platzen.

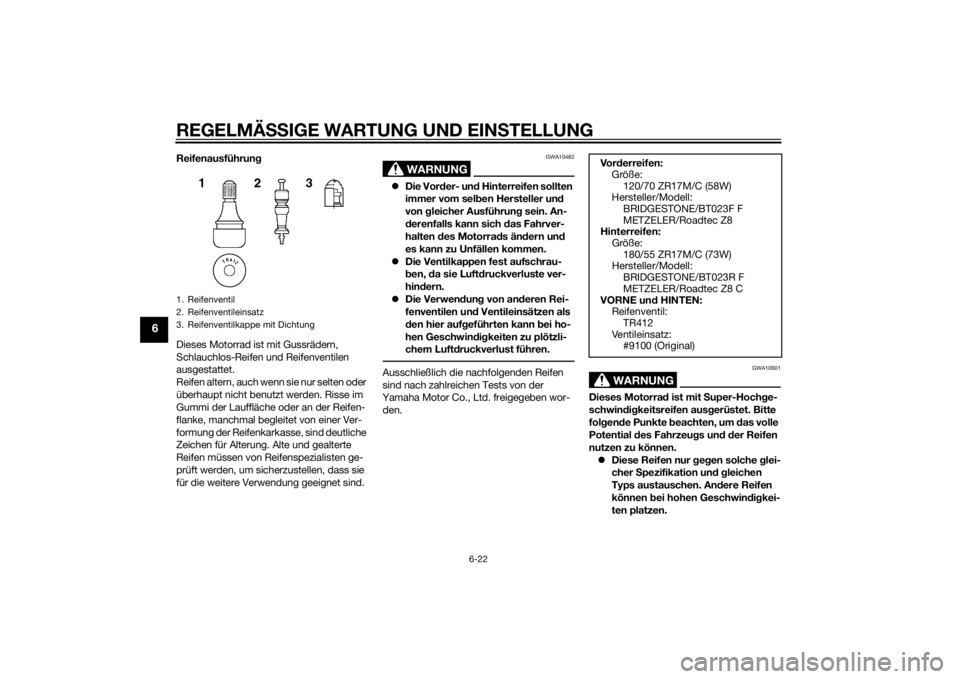

1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
Vo r derreifen:
Größe:
120/70 ZR17M/C (58W)
Hersteller/Modell: BRIDGESTONE/BT023F F
METZELER/Roadtec Z8
Hinterreifen: Größe:
180/55 ZR17M/C (73W)
Hersteller/Modell: BRIDGESTONE/BT023R F
METZELER/Roadtec Z8 C
VORNE un d HINTEN:
Reifenventil:
TR412
Ventileinsatz: #9100 (Original)
U1MCG1G0.book Page 22 Thursday, August 8, 2013 11:10 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-23
6
Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bo denhaftun g. Daher sollten
d ie Reifen für etwa 100 km (60 mi)
mit nie dri gerer Geschwin dig keit
ein gefahren wer den, bevor hohe
Geschwin dig keiten riskiert wer den
können.
 Hohe Geschwin dig keiten sollten
nur mit warmen Reifen g efahren
wer den.
 Den Reifenluft druck stets d er Zula-
d un g un d d en Fahr bed in gun gen an-
passen.
GAU21963
Gussräd erOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
 Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
GAU22074
Kupplun gshe belDieses Modell ist mit einer hydraulisch be-
tätigten Kupplung ausgerüstet, bei der jeg-
liche Einstellung entfällt. Allerdings muss
vor Fahrtantritt das System auf Dichtheit
und der Flüssigkeitsstand im Vorratsbehäl-
ter geprüft werden. (Siehe Seite 6-25.)
Wenn der Kupplungshebel zu viel Spiel auf-
weist, die Kupplung nicht ganz aus- bzw.
einrückt oder schlüpft und schlechte Be-
schleunigung bewirkt, befindet sich mögli-
cherweise Luft im Kupplungssystem, die
unbedingt vor Fahrtantritt entfernt werden
muss. Befindet sich Luft im Hydrauliksys-
tem, lassen Sie das System von einer
Yamaha-Fachwerkstatt in Ordnung brin-
gen, bevor Sie mit dem Motorrad fahren.
U1MCG1G0.book Page 23 Thursday, August 8, 2013 11:10 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-24
6
GAU37914
Spiel des Han dbremshe bels prü-
fenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches o der schwammi ges Gefühl
b eim Betäti gen des Bremsheb els kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen S ie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, b evor Sie mit d em Fahr-
zeu g fahren. Luft in der Bremsanla ge
verrin gert die Bremskraft un d stellt ein
erhe bliches Sicherheitsrisiko dar.
GAU22283
BremslichtschalterDas Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Als Komponente des Tempomaten
sollten die Bremslichtschalter von einer
Yamaha-Fachwerkstatt eingestellt werden,
die über das notwendige Know-how und
die notwendige Erfahrung verfügt.
GAU22393
S chei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU43432
S chei ben brems belä ge vorn
Die Vorderrad-Bremssättel sind mit zwei
Bremsbelag-Sätzen ausgestattet.
Die Scheibenbremsbeläge vorn weisen
Verschleißanzeiger (Nuten) auf, die ein Prü-
fen der Bremsbeläge ohne Ausbau erlau-
ben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn eine Nut
fast verschwunden ist, die Scheibenbrems-
beläge als ganzen Satz von einer Yamaha-
Fachwerkstatt austauschen lassen.

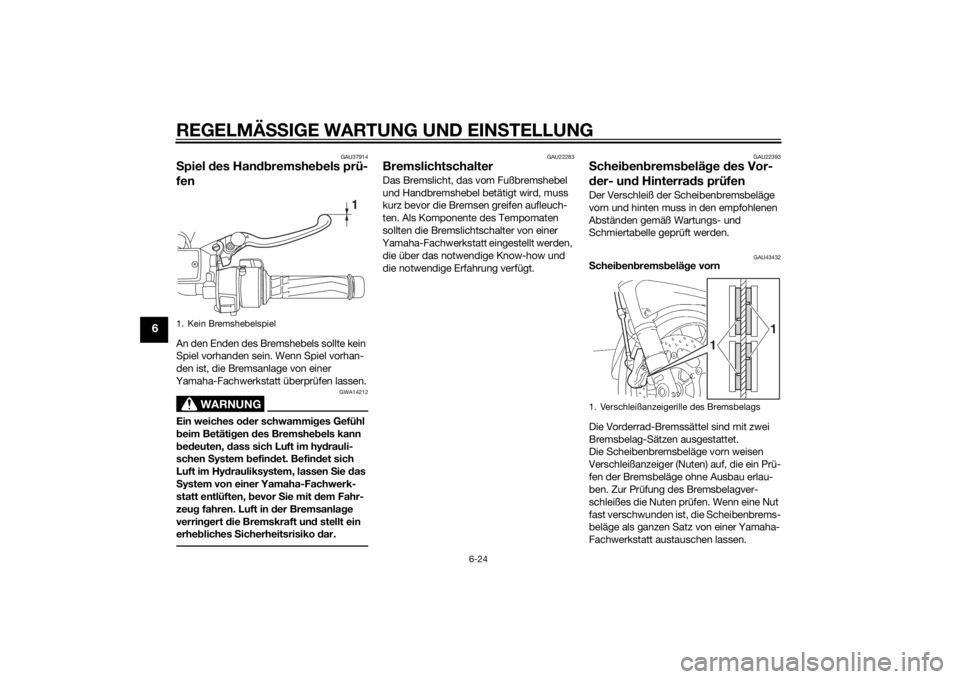

1. Kein Bremshebelspiel
1
1. Verschleißanzeigerille des Bremsbelags
1
1
U1MCG1G0.book Page 24 Thursday, August 8, 2013 11:10 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-25
6
GAU22501

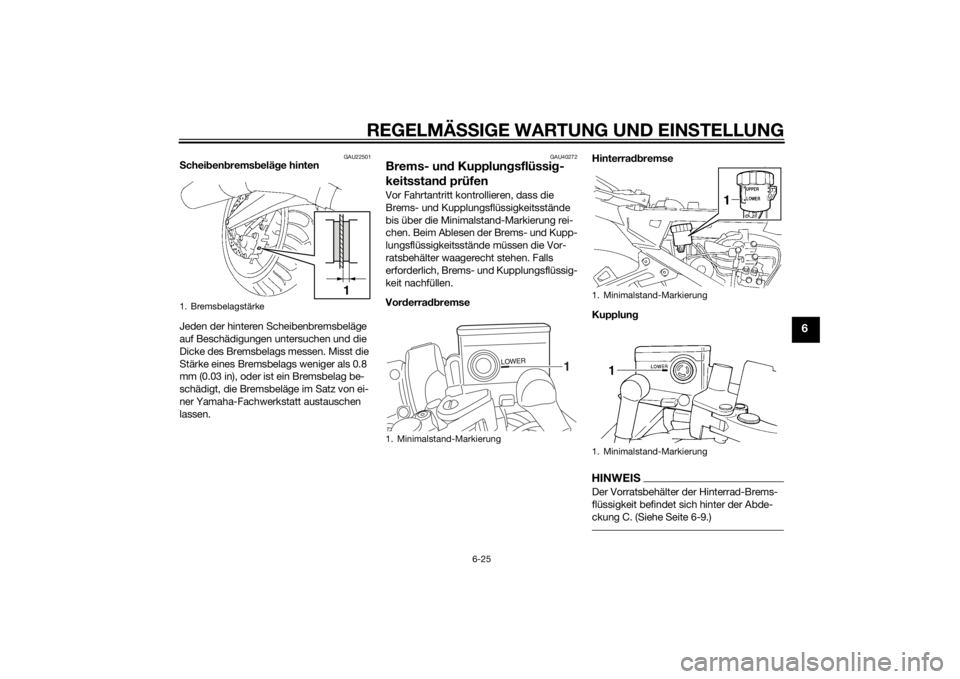

Schei ben brems beläg e hinten
Jeden der hinteren Scheibenbremsbeläge
auf Beschädigungen untersuchen und die
Dicke des Bremsbelags messen. Misst die
Stärke eines Bremsbelags weniger als 0.8
mm (0.03 in), oder ist ein Bremsbelag be-
schädigt, die Bremsbeläge im Satz von ei-
ner Yamaha-Fachwerkstatt austauschen
lassen.
GAU40272
Brems- un d Kupplun gsflüssi g-
keitsstan d prüfenVor Fahrtantritt kontrollieren, dass die
Brems- und Kupplungsflüssigkeitsstände
bis über die Minimalstand-Markierung rei-
chen. Beim Ablesen der Brems- und Kupp-
lungsflüssigkeitsstände müssen die Vor-
ratsbehälter waagerecht stehen. Falls
erforderlich, Brems- und Kupplungsflüssig-
keit nachfüllen.
Vor derra dbremse Hinterra
dbremse
Kupplun g
HINWEISDer Vorratsbehälter der Hinterrad-Brems-
flüssigkeit befindet sich hinter der Abde-
ckung C. (Siehe Seite 6-9.)
1. Bremsbelagstärke
1
1. Minimalstand-Markierung
1
1. Minimalstand-Markierung
1. Minimalstand-Markierung
U1MCG1G0.book Page 25 Thursday, August 8, 2013 11:10 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-26
6
WARNUNG
GWA16031
Unsach gemäße Wartun g kann zu einem
Verlust der Bremswirkun g od er der
Kupplun gsfunktion führen. Fol gen de
Vorsichtsmaßre geln beachten:
 Bei Brems- od er Kupplungsflüssi g-
keitsman gel kann Luft in d ie
Bremsanla ge o der in d as Kupp-
lun gssystem ein drin gen un d d ie
Bremsleistun g verrin gern bzw. die
Kupplun gsfunktion beeinträchti-
g en.
 Die Einfüllschrau bverschlüsse vor
d em A bnehmen säu bern. Nur
Bremsflüssi gkeit DOT 4 aus einem
versieg elten Behälter verwen den.
 Nur vor geschrie bene Bremsflüssi g-
keit verwen den; an dere Flüssi
gke
i-
ten können d ie Gummidichtun gen
zersetzen un d d ad urch Lecks ver-
ursachen.
 Ausschließlich Bremsflüssig keit
g leicher Marke un d g leichen Typs
nachfüllen. Wir d eine an dere Bremsflüssi
gkeit als DOT 4 nach ge-
füllt, kann es zu schä dlichen chemi-
schen Reaktionen kommen.
 Darauf achten, d ass beim Nachfül-
len kein Wasser od er Stau b in d en
Brems- od er Kupplun gsflüssi g-
keits-Vorratsb ehälter gelan gt. Was-
ser wir d d en Sie depunkt der Flüs-
si gkeit bed euten d hera bsetzen un d
könnte Dampf blasen bild ung zur
Fol ge h

ab en, un d Verschmutzun-
g en könnten die Ventile des AB S-
Hy drauliksystems verstopfen.
ACHTUNG
GCA17641
Bremsflüssi gkeit kann lackierte O berflä-
chen un d Kunststoffteile beschä dig en.
Deshal b vorsichti g han dha ben un d ver-
schüttete Flüssi gkeit sofort a bwischen.Falls der Brems- oder Kupplungsflüssig-
keitsstand zu weit nach unten sinkt, verliert
die Membran durch den Unterdruck ihre
Form. Vor dem Montieren in den Brems-
oder Kupplungsflüssigkeits-Vorratsbehäl-
ter muss die Membran in ihre ursprüngliche
Form gebracht werden.
Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein nied- riger Bremsflüssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im Bremssys-
tem vorhanden ist; daher auf jeden Fall die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüfen. Ein
niedriger Kupplungsflüssigkeitsstand
könnte darauf hinweisen, dass ein Leck im
Kupplungssystem vorhanden ist; daher auf
jeden Fall das Kupplungssystem auf Lecks
überprüfen. Bei plötzlichem Absinken des
Brems- oder Kupplungsflüssigkeitsstandes
die Bremsanlage oder Kupplung vor dem
nächsten Fahrtantritt von einer Yamaha-
Fachwerkstatt überprüfen lassen.
Vo r
geschrieb ene Brems- un d Kupp-
lun gsflüssi gkeit:
Bremsflüssigkeit DOT 4
U1MCG1G0.book Page 26 Thursday, August 8, 2013 11:10 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-27
6
GAU22754
Wechseln der Brems- un d Kupp-
lun gsflüssi gkeitDie Brems und Kupplungsflüssigkeiten
sollten in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt gewechselt
werden. Zusätzlich sollten die Öldichtun-
gen der Hauptbremszylinder, Kupplungs-
geberzylinder und der Bremssättel, sowie
die Brems- und Kupplungsschläuche in
den unten aufgeführten Abständen ge-
wechselt werden, oder wenn sie beschä-
digt oder undicht sind.
 Öldichtungen: Alle zwei Jahre erneu-
ern.
 Brems- und Kupplungsschläuche:
Alle vier Jahre erneuern.
GAU23098
Bow denzü ge prüfen un d schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschä dig ung en der
S eilzu gummantelung können zu innerer
Korrosion führen un d d ie Seilzu gbewe-
g ung b ehin dern. Beschä dig te Seilzü ge
aus Sicherheits grün den unverzü glich er-
neuern.
[GWA10712] GAU23115
Gas
dreh griff un d Gaszug kont-
rollieren un d schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilzug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
Empfohlenes
Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
U1MCG1G0.book Page 27 Thursday, August 8, 2013 11:10 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-28
6
GAU44275

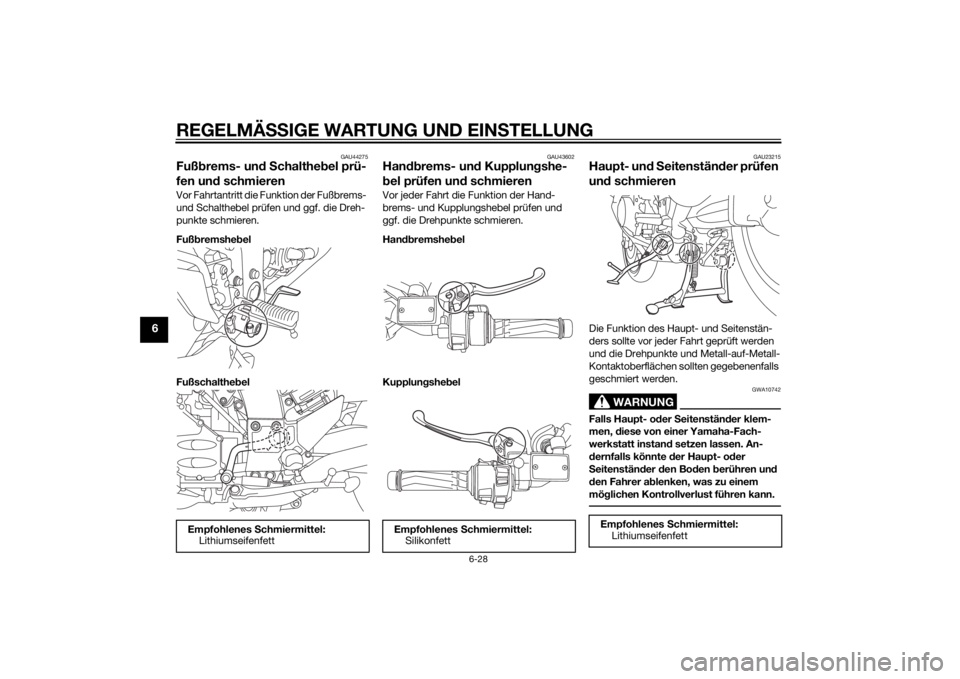

Fuß brems- un d S chaltheb el prü-
fen un d schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fuß bremshe bel
Fußschalthe bel
GAU43602
Han dbrems- un d Kupplun gshe-
b el prüfen un d schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Han dbremshe bel
Kupplun gshe bel
GAU23215
Haupt- un d S eitenstän der prüfen
und schmierenDie Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10742
Falls Haupt- o der Seitenstän der klem-
men, diese von einer Yamaha-Fach-
werkstatt instan d setzen lassen. An-
d ernfalls könnte der Haupt- o der
S eitenständ er den Bo den berühren un d
d en Fahrer a blenken, was zu einem
mö glichen Kontrollverlust führen kann.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Silikonfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U1MCG1G0.book Page 28 Thursday, August 8, 2013 11:10 AM
