2014 YAMAHA FJR1300A stop start

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
 Die Vorder- und Hinterradbremse be-
tätigen.
 Die Kupplung ausrücken.
Den Hauptschalter drücken, um den Tem-
pomaten auszuschalten. Die
Kontrollleuchten “ ” und “SET” erlö-
schen.HINWEISDie Fahrgeschwindigkeit verringert sich,
sobald der Tempomat deaktiviert ist, außer
es wird Gas gegeben.
Verwen dung d er Reaktivierun gsfunktion
Die “RES+”-Seite des Tempomat-Einstell-
schalters drücken, um den Tempomaten zu
reaktivieren. Die vorher eingestellte Ge-
schwindigkeit wird wieder aufgenommen.
Die “SET”-Kontrollleuchte leuchtet auf.
WARNUNG
GWA16351
Es ist gefährlich, die Reaktivierun gs-
funktion zu verwend en, wenn die vorher
ein gestellte Geschwin dig keit für die mo-
mentanen Be din gun gen zu hoch ist.HINWEIS Die Reaktivierungsfunktion funktio-
niert nur, wenn im 3. Gang mit einer
Geschwindigkeit zwischen etwa 50
km/h (31 mi/h) und 160 km/h (100
mi/h) oder im 4. oder 5. Gang mit einer
Geschwindigkeit zwischen etwa 50
km/h (31 mi/h) und 180 km/h (112
mi/h) gefahren wird.
 Wird, während das System in Betrieb
ist, der Hauptschalter gedrückt, wird
das System komplett ausgeschaltet
und die vorher eingestellte Geschwin-
digkeit wird gelöscht. Die Reaktivie-
rungsfunktion kann erst wieder ver-
wendet werden, nachdem eine neue
Geschwindigkeit eingestellt wurde.
Automatische Deaktivierung des Tempo-matenDer Tempomat dieses Modells wird elekt-
ronisch gesteuert und ist mit anderen Steu-
erungssystemen verknüpft. Der Tempomat
wird unter einer der folgenden Bedingun-
gen automatisch deaktiviert:
 Der Tempomat kann die eingestellte
Geschwindigkeit nicht halten.
 Radrutschen oder Durchdrehen wird
erkannt. (Wenn das Traktionskontroll-
system nicht ausgeschaltet wurde,
funktioniert das Traktionskontrollsys-
tem weiter.)
 Der Motorstart-/stoppschalter wurde
auf “ ” gestellt.
 Der Motor stoppt.
 Der Seitenständer wird herunterge-
klappt.
Wird der Tempomat während der Fahrt mit
eingestellter Geschwindigkeit wegen einer
der oben genannten Bedingungen deakti-
viert, erlischt die “ ”-Kontrollleuchte und
die “SET”-Kontrollleuchte blinkt 4 Sekun-
den lang und erlischt anschließend.
Wenn nicht mit eingestellter Geschwindig-
keit gefahren wird und der Motorstart-
/stoppschalter wird auf “ ” gestellt, der
Motor stoppt oder der Seitenständer wird

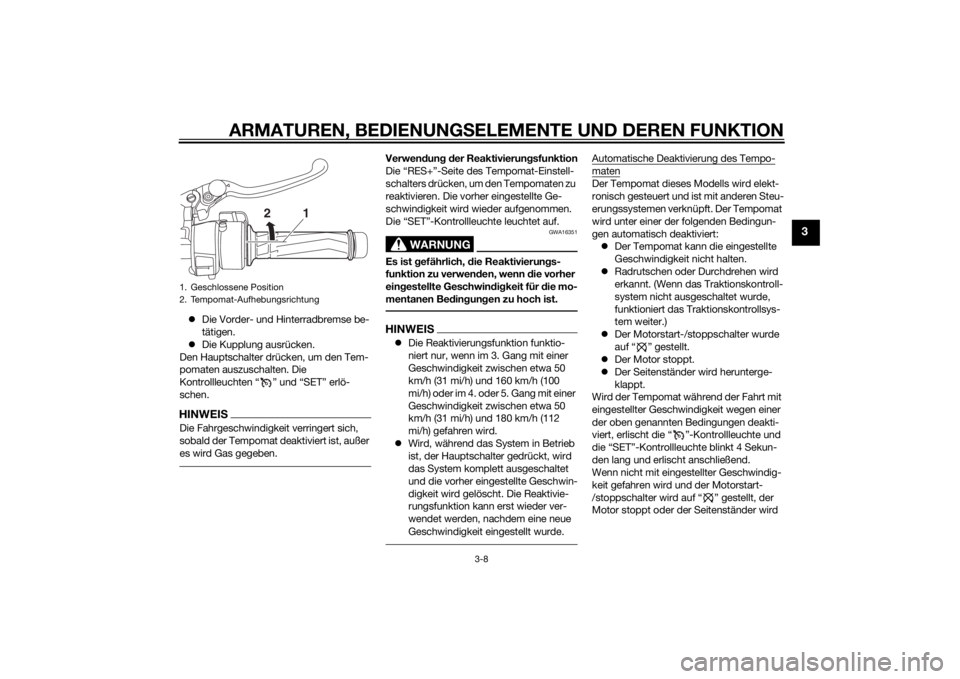

1. Geschlossene Position
2. Tempomat-Aufhebungsrichtung
2
1
U1MCG1G0.book Page 8 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-23
3
HINWEISSicherstellen, dass keine anderen Weg-
fahrsperren-Schlüssel in der Nähe des
Zündschlosses sind, und dass immer nur
ein Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide
Standardschlüssel zu einer Yamaha-
Fachwerkstatt und lassen Sie die
Standardschlüssel re-registrieren.ACHTUNG
GCA11591
Erscheint auf d em Anzeigefel d ein Feh-
lerco de, sollte das Fahrzeu g so b ald wie
mö glich ü berprüft wer den, um mö gliche
Beschä dig ung en des Motors zu vermei-
d en.
GAU49432
D-Mo dus (Antrie bsmo dus)D-Modus ist ein elektronisch geregeltes
System zur Optimierung der Motorleistung.
Es bietet zwei Antriebsmodi (Touren-Mo-
dus “T” und Sport-Modus “S”).
Den Antriebsmodus-Schalter “MODE” drü-
cken, um zwischen den Modi umzuschal-
ten. (Beschreibung des Antriebsmodus-
Schalters siehe Seite 3-25.)HINWEISVor Benutzung des D-Mo dus sicherstellen,
dass Sie mit dessen Funktion und mit der
Funktion des Antriebsmodus-Schalters
vertraut sind.Touren-Mo dus “T”
Der Touren-Modus “T” ist für verschiedene
Fahrbedingungen geeignet. In diesem Modus kann der Fahrer sowohl
im unteren als auch im mittleren und obe-
ren Geschwindigkeitsbereich geschmeidig
fahren.
S
port-Mo dus “ S”
Dieser Modus bietet im Vergleich zum Tou-
ren-Modus ein sportlicheres Ansprechver-
halten des Motors im unteren und mittleren

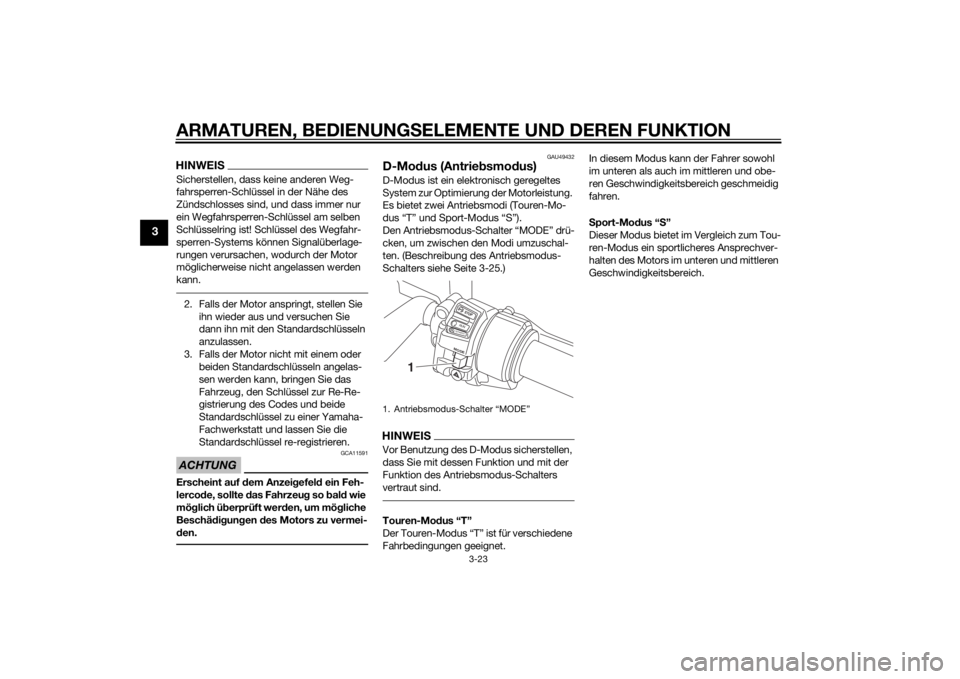

Geschwindigkeitsbereich.1. Antriebsmodus-Schalter “MODE”
STOPMODERUNSTART
1
U1MCG1G0.book Page 23 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-24
3
GAU1234F
LenkerarmaturenLinks Rechts
GAU54201
A
bblen d-
/Lichthupenschalter “ / /PA SS”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
Zur kurzen Betätigung des Fernlichts drü-
cken Sie, bei eingeschaltetem Abblend-
licht, auf die “PASS”-Seite des Schalters.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin- ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU54211
Motorstart-/stoppschalter “ / / ”
Zum Durchdrehen des Motors mit dem An-
lasser, stellen Sie diesen Schalter auf “ ”
und drücken Sie anschließend auf
die “ ”-Seite des Schalters. Vor dem
Starten die Anweisungen zum Anlassen
des Motors lesen; siehe dazu Seite 5-1.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU42342
Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte können aufleuchten,
wenn der Schlüssel in die Stellung “ON”
gedreht und der Starterschalter gedrückt
wird, damit wird jedoch keine Störung an-
gezeigt.
1. Menü-Wahlknopf “MENU”
2. Wahlknopf “ / ”
3. Tempomat-Bedienelemente
4. Hupenschalter “ ”
5. Blinkerschalter “ / ”
6. Abblend-
/Lichthupenschalter “ / /PASS”
RESSET
PA S S
1
6
542
3
1. Motorstart-/stoppschalter “ / / ”
2. Antriebsmodus-Schalter “MODE”
3. Warnblinkschalter “ ”
STOPMODERUNSTART
32
1
U1MCG1G0.book Page 24 Thursday, August 8, 2013 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-45
3
WARNUNG
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstart-/stoppschalter auf “ ”
gestellt ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
●
Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
●
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
U1MCG1G0.book Page 45 Thursday, August 8, 2013 11:10 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEI SE
5-1
5
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Be die-
nun gselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU47151
HINWEISZur Ausstattung dieses Modell gehören:
 ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Multifunktions-
messer-Einheit den Fehlercode 30 an,
dies ist jedoch keine Fehlfunktion. Den
Schlüssel auf “OFF” und danach auf
“ON” drehen, um den Fehlercode zu
löschen. Anderenfalls startet der Mo-
tor nicht, selbst wenn der Motor bei
Drücken des Starterschalters ange-
lassen wird.
 ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. In die-
sem Fall zeigt die Multifunktionsmes-
ser-Einheit den Fehlercode 70 an, dies
ist jedoch keine Fehlfunktion. Den
Starterschalter drücken, um den Feh-
lercode zu löschen und den Motor neu
zu starten.
GAU54171
Motor anlassenDa das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Be-
dingungen erfüllt ist:
 Das Getriebe befindet sich in der
Leerlaufstellung.
 Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-44.
1. Den Zündschlüssel auf “ON” drehen und sicherstellen, dass der Motor-
start-/stoppschalter auf “ ” gestellt
ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen. Ölstand-Warnleuchte
 Motorstörungs-Warnleuchte
 Kontroll-/Warnleuchte des Trak-
tionskontrollsystems
 Tempomat-Kontrollleuchten
 Anzeigeleuchte des Wegfahr-
sperren-Systems
U1MCG1G0.book Page 1 Thursday, August 8, 2013 11:10 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEI SE
5-2
5
ACHTUNG
GCA11834
Leuchtet eine Warn- o der Anzei geleuch-
te nicht auf, wenn der Schlüssel in die
S tellun g “ON” ged reht wir d, od er er-
lischt eine Warn- o der Anzei geleuchte
nicht, siehe Seite 3-4 für die Stromkreis-
prüfun g d er entsprechen den Warn- un d
Anzei geleuchte.
Die ABS-Warnleuchte sollte aufleuch-
ten, wenn der Zündschlüssel auf “ON”
gestellt wird, und dann erlöschen, so-
bald eine Geschwindigkeit von 10
km/h (6 mi/h) oder mehr erreicht ist.
ACHTUNG
GCA17682
Wenn die AB S-Warnleuchte nicht wie
o ben beschrie ben aufleuchtet un d d ann
erlischt, siehe Seite 3-4 für die Strom-
kreisprüfun g d er Warnleuchte.2. Das Getriebe in die Leerlaufstellung
schalten. Die Leerlauf-Kontrollleuchte
sollte aufleuchten. Ist das nicht der
Fall, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
3. Starten Sie den Motor, indem Sie auf die Seite “ ” des Motorstart-/stopp-
schalters drücken. Falls der Motor nicht sofort anspringt,
den Motorstart-/stoppschalter loslas-
sen und einige Sekunden bis zum
nächsten Startversuch warten. Jeder
Anlassversuch sollte so kurz wie mög-
lich sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassver-
such nicht länger als 10 Sekunden
durch.
ACHTUNG
GCA11043
Zur
Schonun g d es Motors niemals mit
kaltem Motor stark beschleuni gen!
GAU16672
S chaltenDurch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEISUm das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz hi-
nunterdrücken, bis das Ende des Schalt-
weges erreicht ist, und dann den
Fußschalthebel leicht hochziehen.1. Fußschalthebel
2. Neutralstellung
U1MCG1G0.book Page 2 Thursday, August 8, 2013 11:10 AM

10-1
10
INDEXAAbblend-/Lichthupenschalter ............... 3-24
Abdeckungen, abnehmen und montieren.............................................. 6-9
Ablagefächer ......................................... 3-37
ABS ....................................................... 3-27
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-5
Achsantriebsöl ...................................... 6-15
Anzeigeleuchte des Wegfahrsperren-Systems ..................... 3-6BBatterie ................................................. 6-31
Blinker-Kontrollleuchten ......................... 3-4
Blinkerlampe oder Rücklicht-/Bremslichtlampe, auswechseln .......... 6-34
Blinkerschalter ...................................... 3-24
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-27
Bremslichtschalter ................................ 6-24
Brems- und
Kupplungsflüssigkeitsstand, prüfen ... 6-25
Brems- und Kupplungsflüssigkeit, wechseln............................................. 6-27DD-Modus (Antriebsmodus).................... 3-23EEinfahrvorschriften .................................. 5-3FFahrersitzhöhe, einstellen ..................... 3-35
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-42
Fehlersuchdiagramme .......................... 6-37
Fehlersuche .......................................... 6-36 Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel..................................... 3-27
Fußbrems- und Schalthebel,
prüfen und schmieren ........................ 6-28
Fußschalthebel ..................................... 3-26
GGasdrehgriff und Gaszug,
kontrollieren und schmieren............... 6-27HHandbremshebel .................................. 3-26
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 6-28
Haupt- und Seitenständer, prüfen und schmieren ........................ 6-28
Hinterradaufhängung, sc hmieren ......... 6-29
Hupenschalter ...................................... 3-24IIdentifizierungsnummern ........................ 9-1KKatalysatoren ....................................... 3-33
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-35
Kontroll- und Warnleuchten ................... 3-4
Kontroll-/Warnleuchte des Traktionskontrollsystems ..................... 3-5
Kraftstoff............................................... 3-31
Kraftstofftank-Belüftungsschlauch/ Überlaufschlauch ............................... 3-32
Kraftstoff, Tipps zum Sparen ................. 5-3
Kühlflüssigkeit ...................................... 6-17
Kupplungshebel .......................... 3-25, 6-23LLage der Teile ......................................... 2-1
Leerlaufdrehzahl, prüfen ....................... 6-19 Leerlauf-Kontrollleuchte..........................3-4
Lenkerarmaturen ...................................3-24
Lenkerposition, einstellen .....................3-38
Lenkung, prüfen ....................................6-30
Luftfiltereinsatz, reinigen .......................6-18
MMenü-Wahlknopf ..................................3-25
Modellcode-Plakette ...............................9-1
Motor anlassen .......................................5-1
Motoröl und Ölfilterpatrone...................6-13
Motorstart-/stoppschalter .....................3-24
Motorstörungs-Warnleuchte ...................3-4
Multifunktionsmesser-Einheit................3-10NNebenverbraucheranschluss-Buchse...3-46OÖlstand-Warnleuchte ..............................3-4PParken .....................................................5-4
Pflege ......................................................7-1RRäder ....................................................6-23
Radlager, prüfen ...................................6-30
Reifen ....................................................6-20
Rückspiegel ..........................................3-40SSchalten ..................................................5-2
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ...............................6-24
Scheinwerferlampe ...............................6-34
Scheinwerferlichtkegel, einstellen .........3-38
Schwingen-Drehpunkte, schmieren......6-29
Seitenständer ........................................3-43
Sicherheitsinformationen ........................1-1
U1MCG1G0.book Page 1 Thursday, August 8, 2013 11:10 AM
