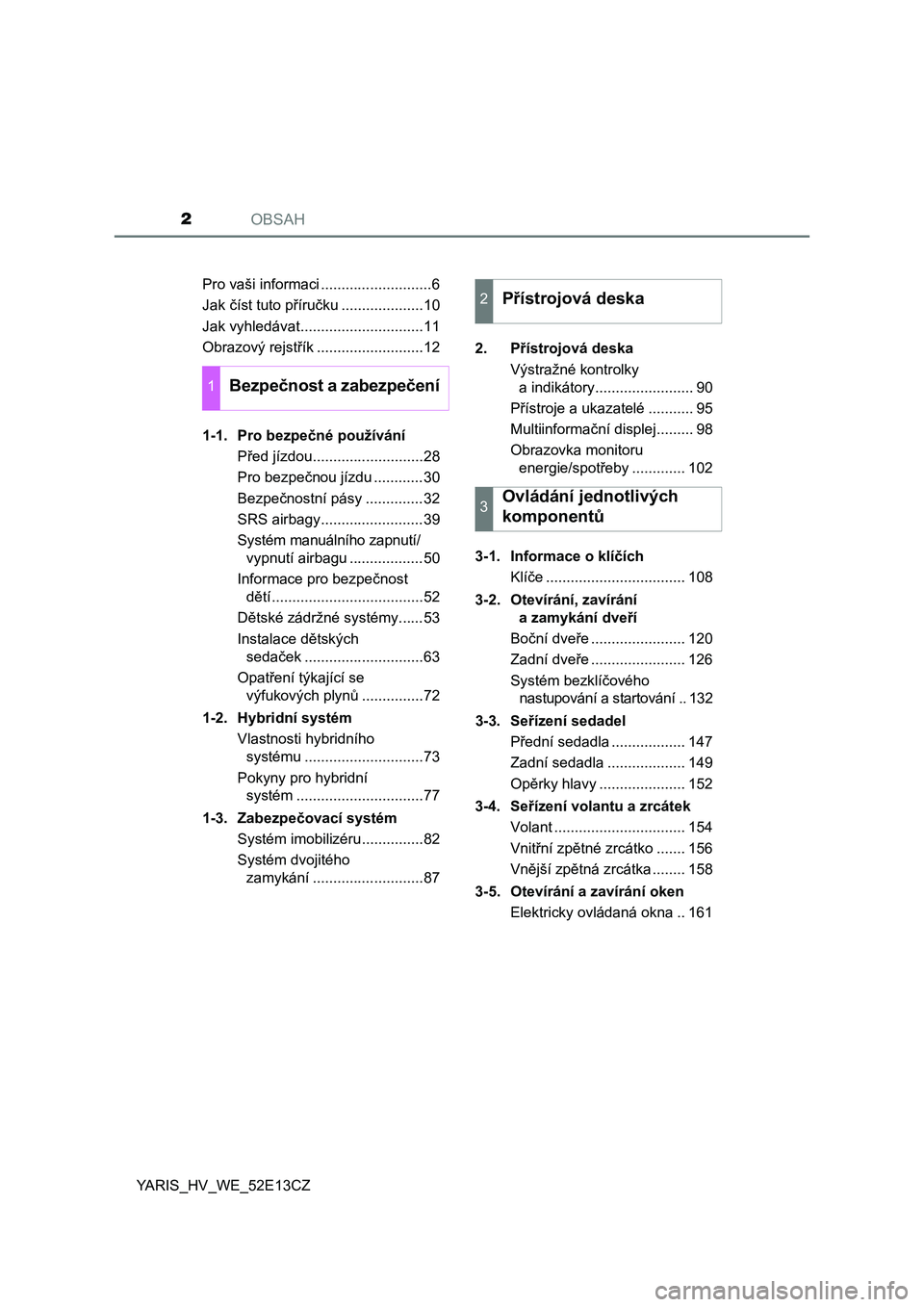

OBSAH2
YARIS_HV_WE_52E13CZPro vaši informaci ...........................6
Jak
číst tuto p říru čku ....................10
Jak vyhledávat..............................11
Obrazový rejst řík ..........................12
1-1. Pro bezpe čné používání
P řed jízdou...........................28
Pro bezpe čnou jízdu ............30
Bezpečnostní pásy ..............32
SRS airbagy.........................39
Systém manuálního zapnutí/ vypnutí airbagu ..................50
Informace pro bezpe čnost
d ětí.....................................52
D ětské zádržné systémy......53
Instalace dě tských
sedaček .............................63
Opatř ení týkající se
výfukových plyn ů...............72
1-2. Hybridní systém Vlastnosti hybridního systému .............................73
Pokyny pro hybridní systém ...............................77
1-3. Zabezpeč ovací systém
Systém imobilizéru...............82
Systém dvojitého zamykání ...........................87 2. P
řístrojová deska
Výstražné kontrolky a indikátory........................ 90
P řístroje a ukazatelé ........... 95
Multiinformační displej......... 98
Obrazovka monitoru energie/spot řeby ............. 102
3-1. Informace o klí čích
Klí če .................................. 108
3-2. Otevírání, zavírání a zamykání dveř í
Bo ční dveř e ....................... 120
Zadní dveř e ....................... 126
Systém bezklí čového
nastupování a startování .. 132
3-3. Seřízení sedadel
P řední sedadla .................. 147
Zadní sedadla ................... 149
Opě rky hlavy ..................... 152
3-4. Se řízení volantu a zrcátek
Volant ................................ 154
Vnit řní zp ětné zrcátko ....... 156
Vn ější zpě tná zrcátka ........ 158
3-5. Otevírání a zavírání oken Elektricky ovládaná okna .. 161
1Bezpe čnost a zabezpe čení
2Př ístrojová deska
3Ovládání jednotlivých
komponent ů

12Obrazový rejstřík
YARIS_HV_WE_52E13CZ
Obrazový rejstřík
■
Exteriér
Bo ční dveř e . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 120
Zamykání/odemykání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 120
Otevírání/zavírání bočních oken . . . . . . . . . . . . . . . . . . . . . . . S. 161
Zamykání/odemykání použitím mechanického klí če
*1. . . . . . S. 413
Výstražné kontrolky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 372
Zadní dveř e . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 126
Zamykání/odemykání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 126
Výstražné kontrolky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 372
Vn ější zp ětná zrcátka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 158
Se řízení úhlu zrcátek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 158
Sklopení zrcátek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 159
Odmlžování zrcátek
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 264
1
2
3

14Obrazový rejstřík
YARIS_HV_WE_52E13CZ
■Přístrojový panel (Vozidla s levostranným řízením)
Spínač POWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 176, 180
Startování hybridního systému . . . . . . . . . . . . . . . . . . . . S. 176, 180
P řepínání poloh/režim ů spína če POWER . . . . . . . . . . . . S. 177, 181
Nouzové vypnutí hybridního systému . . . . . . . . . . . . . . . . . . . S. 361
Když hybridní systém nestartuje . . . . . . . . . . . . . . . . . . . . . . . S. 410
Výstražné kontrolky
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 377
Ř adicí páka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 188
Zm ěna zař azené polohy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 188
Pokyny pro tažení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 363
Když nelze pohybovat řadicí pákou . . . . . . . . . . . . . . . . . . . . . S. 412
P řístroje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 95
Č tení údaj ů na př ístrojích . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 95
Výstražné kontrolky/indikátory . . . . . . . . . . . . . . . . . . . . . . . . . . S. 90
Když se rozsvítí výstražné kontrolky . . . . . . . . . . . . . . . . . . . . S. 369
1
2
3

20Obrazový rejstřík
YARIS_HV_WE_52E13CZ
■Přístrojový panel (Vozidla s pravostranným řízením)
Spínač POWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 176, 180
Startování hybridního systému . . . . . . . . . . . . . . . . . . . . S. 176, 180
P řepínání poloh/režim ů spína če POWER . . . . . . . . . . . . S. 177, 181
Nouzové vypnutí hybridního systému . . . . . . . . . . . . . . . . . . . S. 361
Když hybridní systém nestartuje . . . . . . . . . . . . . . . . . . . . . . . S. 410
Výstražné kontrolky
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 377
Ř adicí páka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 188
Zm ěna zař azené polohy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 188
Pokyny pro tažení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 363
Když nelze pohybovat řadicí pákou . . . . . . . . . . . . . . . . . . . . . S. 412
P řístroje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 95
Č tení údaj ů na př ístrojích . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 95
Výstražné kontrolky/indikátory . . . . . . . . . . . . . . . . . . . . . . . . . . S. 90
Když se rozsvítí výstražné kontrolky . . . . . . . . . . . . . . . . . . . . S. 369
1
2
3

89
2Přístrojová deska
YARIS_HV_WE_52E13CZ 2. P
řístrojová deska
Výstražné kontrolky a indikátory ........................ 90
P řístroje a ukazatelé ............ 95
Multiinforma ční displej ......... 98
Obrazovka monitoru energie/spot řeby .............. 102
