2014 TOYOTA VERSO sensor

146

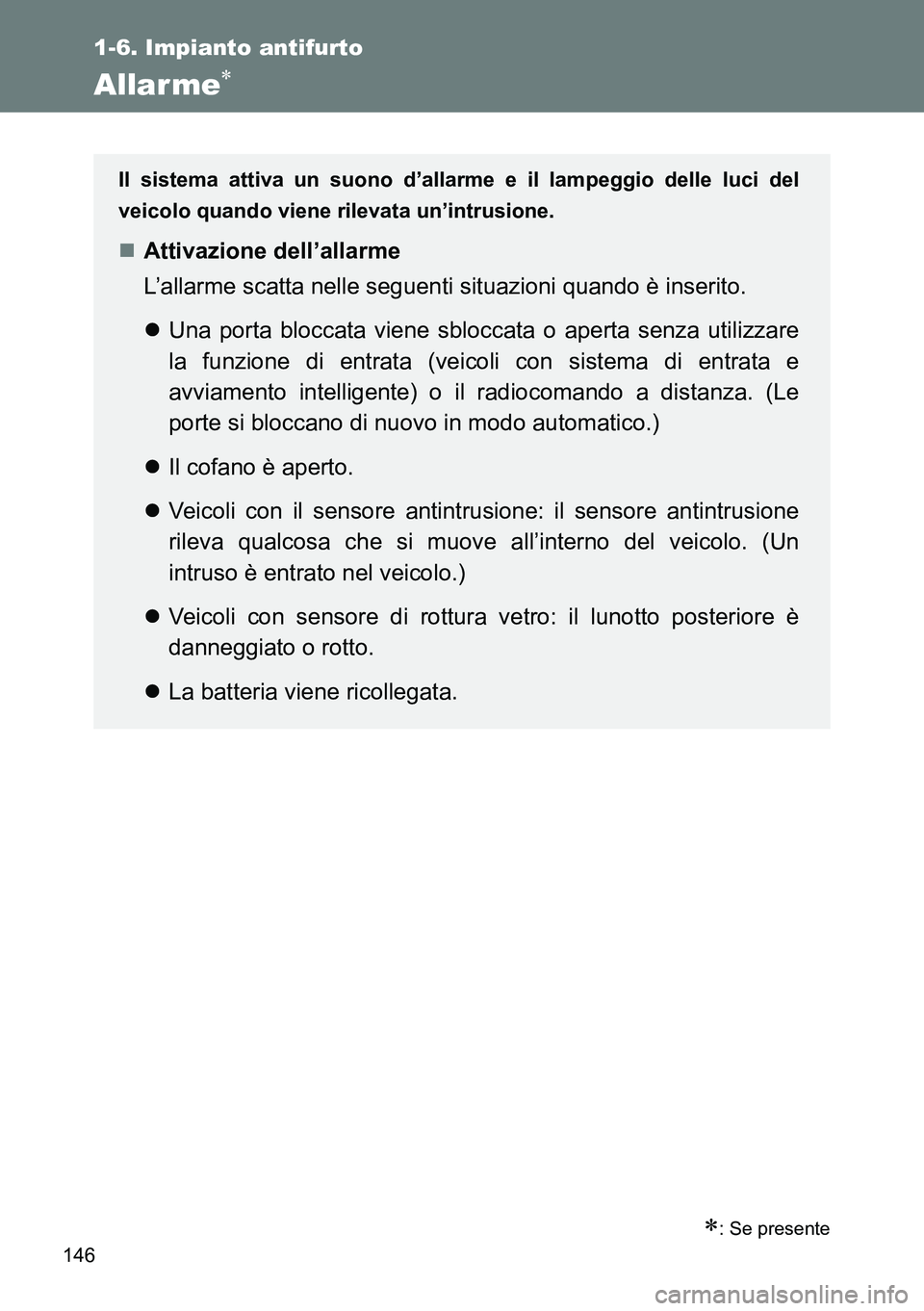

1-6. Impianto antifurto
Allar me
: Se presente
Il sistema attiva un suono d’allarme e il lampeggio delle luci del
veicolo quando viene rilevata un’intrusione.
Attivazione dell’allarme
L’allarme scatta nelle seguenti situazioni quando è inserito.
Una porta bloccata viene sbloccata o aperta senza utilizzare
la funzione di entrata (veicoli con sistema di entrata e
avviamento intelligente) o il radiocomando a distanza. (Le
porte si bloccano di nuovo in modo automatico.)
Il cofano è aperto.
Veicoli con il sensore antintrusione: il sensore antintrusione
rileva qualcosa che si muove all’interno del veicolo. (Un
intruso è entrato nel veicolo.)
Veicoli con sensore di rottura vetro: il lunotto posteriore è
danneggiato o rotto.
La batteria viene ricollegata.

149 1-6. Impianto antifurto
1
Prima di mettersi alla guida

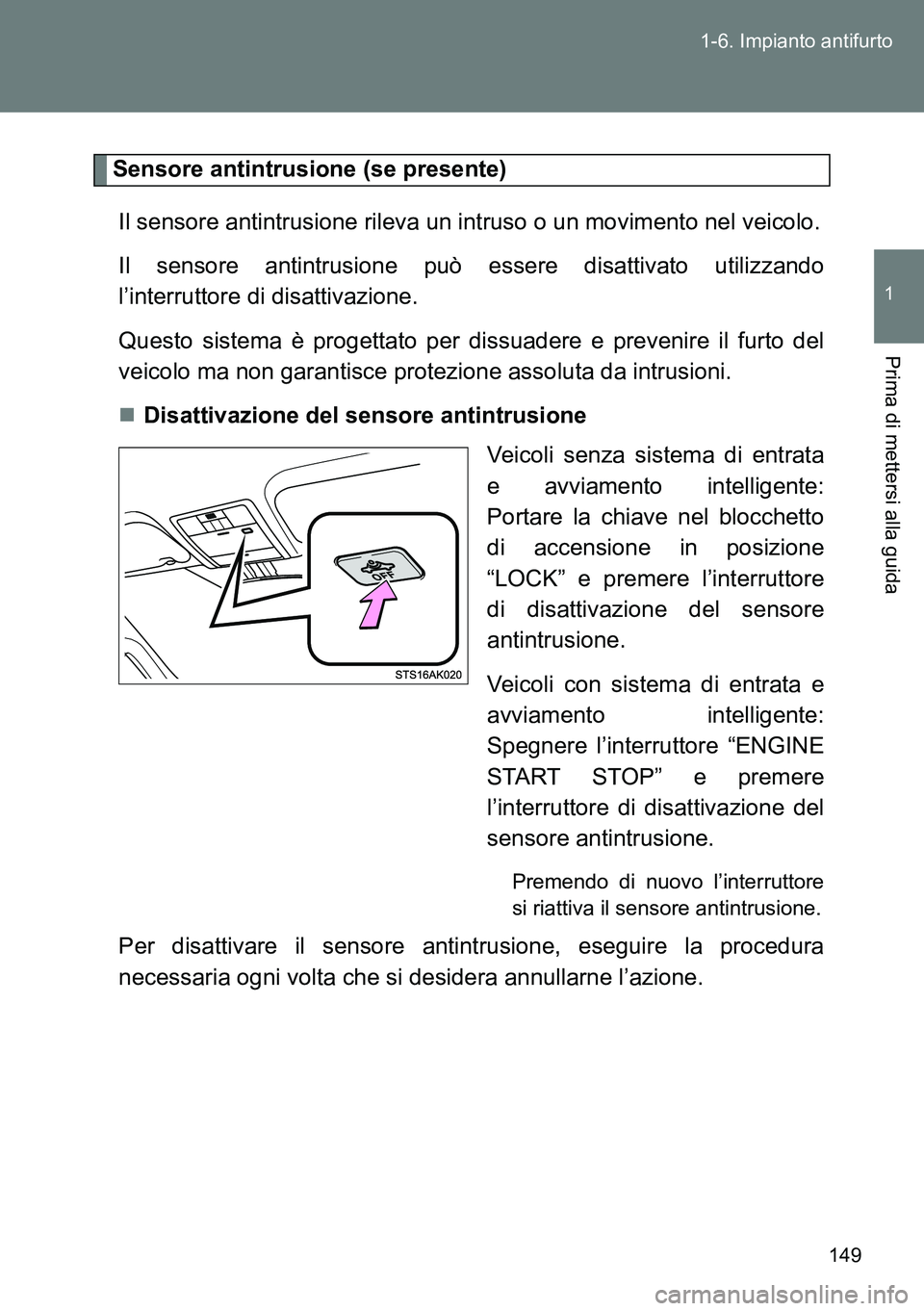

Sensore antintrusione (se presente)
Il sensore antintrusione rileva un intruso o un movimento nel veicolo.
Il sensore antintrusione può essere disattivato utilizzando
l’interruttore di disattivazione.
Questo sistema è progettato per dissuadere e prevenire il furto del
veicolo ma non garantisce protezione assoluta da intrusioni.
Disattivazione del sensore antintrusione
Veicoli senza sistema di entrata
e avviamento intelligente:
Portare la chiave nel blocchetto
di accensione in posizione
“LOCK” e premere l’interruttore
di disattivazione del sensore
antintrusione.
Veicoli con sistema di entrata e
avviamento intelligente:
Spegnere l’interruttore “ENGINE
START STOP” e premere
l’interruttore di disattivazione del
sensore antintrusione.
Premendo di nuovo l’interruttore
si riattiva il sensore antintrusione.
Per disattivare il sensore antintrusione, eseguire la procedura
necessaria ogni volta che si desidera annullarne l’azione.

151 1-6. Impianto antifurto
1
Prima di mettersi alla guida

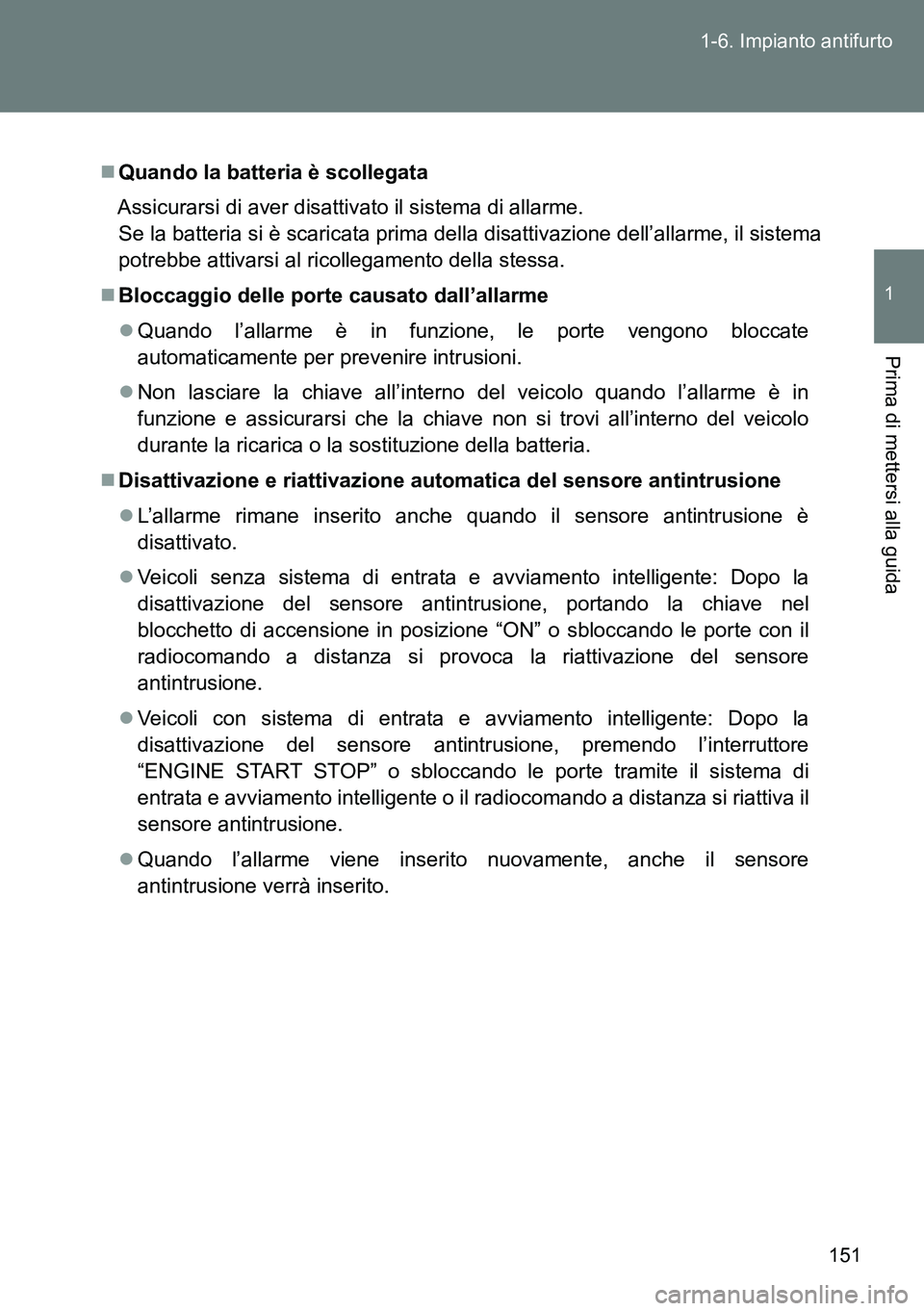

Quando la batteria è scollegata
Assicurarsi di aver disattivato il sistema di allarme.
Se la batteria si è scaricata prima della disattivazione dell’allarme, il sistema
potrebbe attivarsi al ricollegamento della stessa.
Bloccaggio delle porte causato dall’allarme
Quando l’allarme è in funzione, le porte vengono bloccate
automaticamente per prevenire intrusioni.
Non lasciare la chiave all’interno del veicolo quando l’allarme è in
funzione e assicurarsi che la chiave non si trovi all’interno del veicolo
durante la ricarica o la sostituzione della batteria.
Disattivazione e riattivazione automatica del sensore antintrusione
L’allarme rimane inserito anche quando il sensore antintrusione è
disattivato.
Veicoli senza sistema di entrata e avviamento intelligente: Dopo la
disattivazione del sensore antintrusione, portando la chiave nel
blocchetto di accensione in posizione “ON” o sbloccando le porte con il
radiocomando a distanza si provoca la riattivazione del sensore
antintrusione.
Veicoli con sistema di entrata e avviamento intelligente: Dopo la
disattivazione del sensore antintrusione, premendo l’interruttore
“ENGINE START STOP” o sbloccando le porte tramite il sistema di
entrata e avviamento intelligente o il radiocomando a distanza si riattiva il
sensore antintrusione.
Quando l’allarme viene inserito nuovamente, anche il sensore
antintrusione verrà inserito.

152 1-6. Impianto antifurto

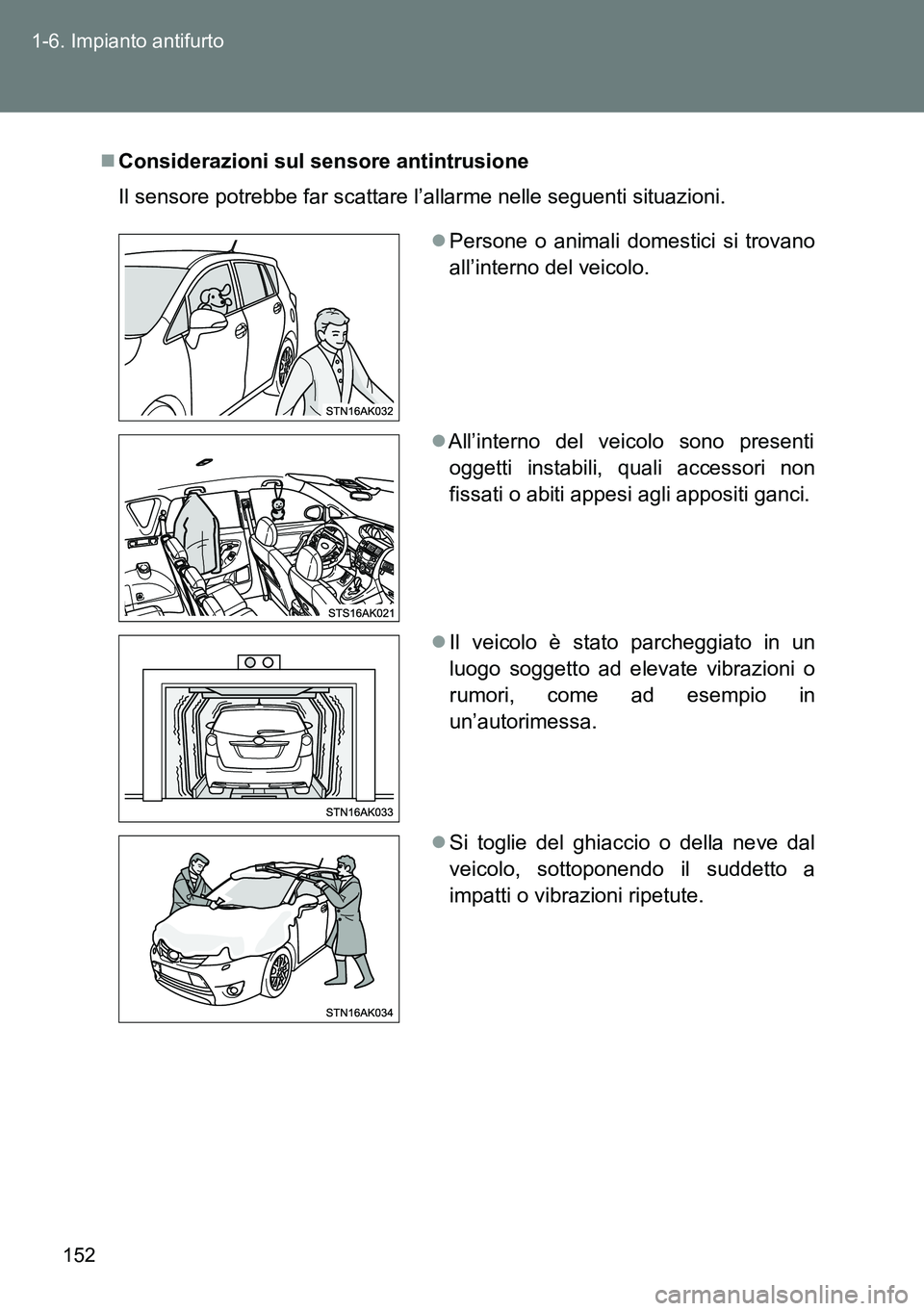

Considerazioni sul sensore antintrusione
Il sensore potrebbe far scattare l’allarme nelle seguenti situazioni.
Persone o animali domestici si trovano
all’interno del veicolo.
All’interno del veicolo sono presenti
oggetti instabili, quali accessori non
fissati o abiti appesi agli appositi ganci.
Il veicolo è stato parcheggiato in un
luogo soggetto ad elevate vibrazioni o
rumori, come ad esempio in
un’autorimessa.
Si toglie del ghiaccio o della neve dal
veicolo, sottoponendo il suddetto a
impatti o vibrazioni ripetute.

154 1-6. Impianto antifurto

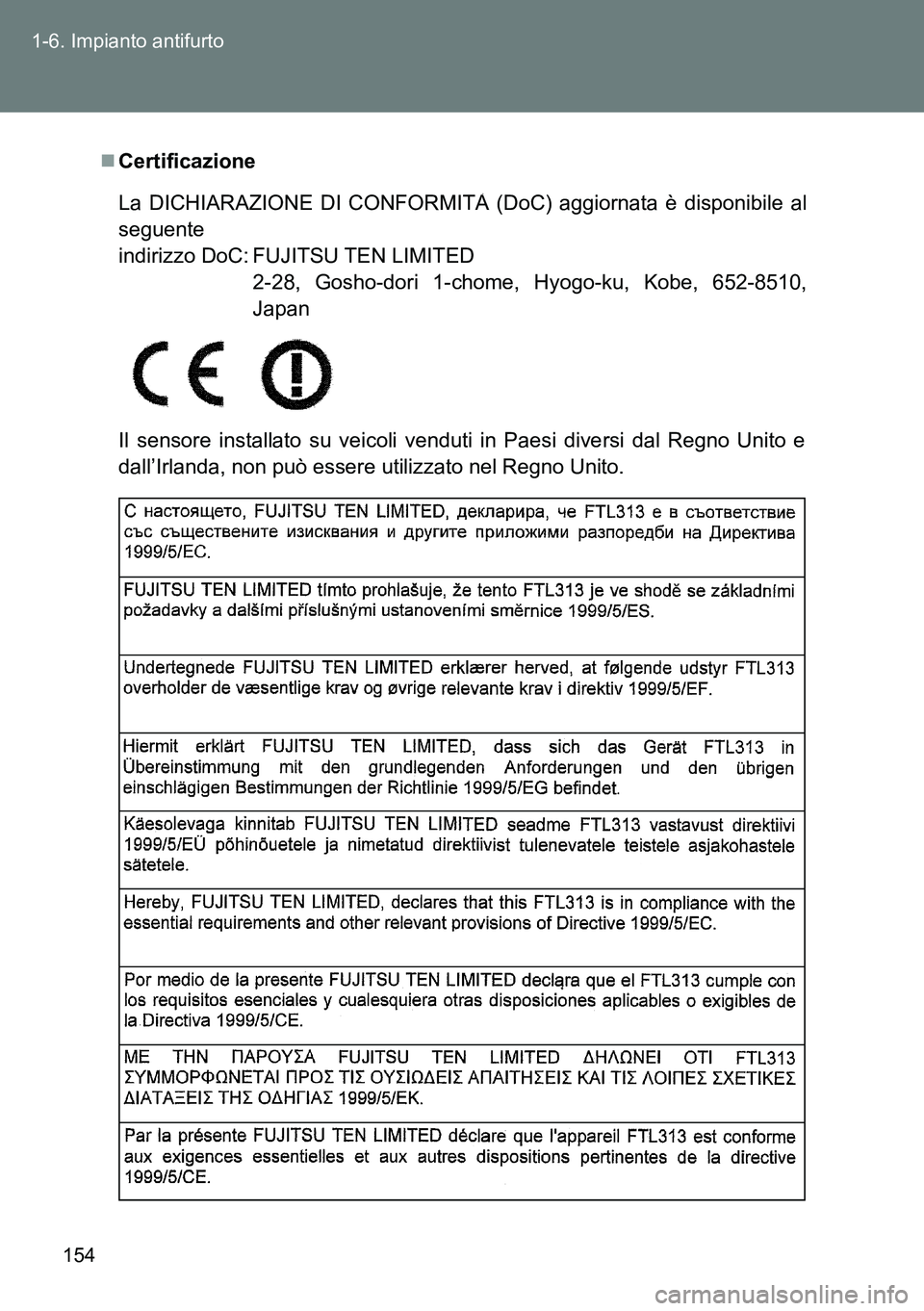

Certificazione
Il sensore installato su veicoli venduti in Paesi diversi dal Regno Unito e
dall’Irlanda, non può essere utilizzato nel Regno Unito. La DICHIARAZIONE DI CONFORMIT
À (DoC) aggiornata è disponibile al
seguente
indirizzo DoC: FUJITSU TEN LIMITED
2-28, Gosho-dori 1-chome, Hyogo-ku, Kobe, 652-8510,
Japan

161 1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida

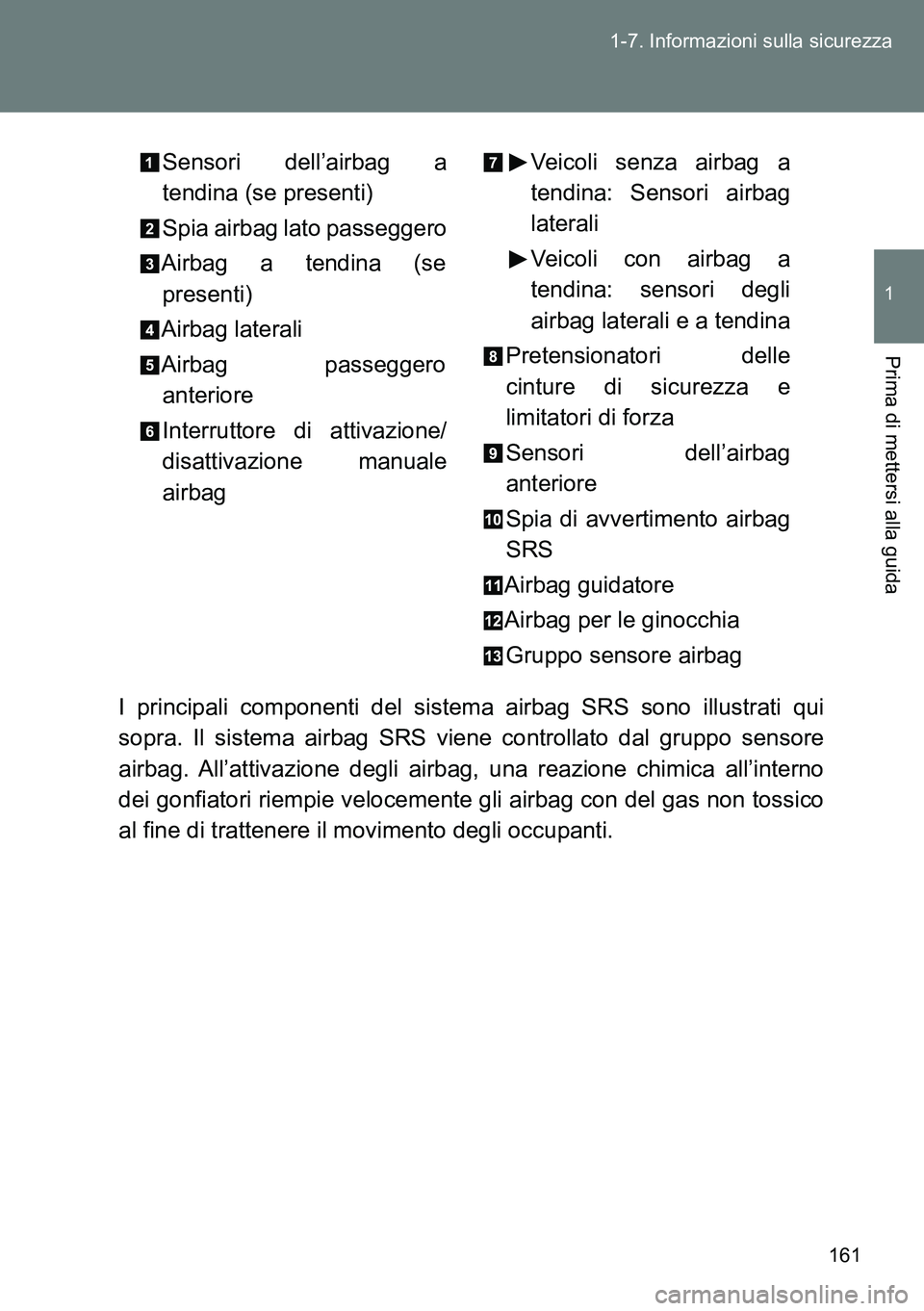

I principali componenti del sistema airbag SRS sono illustrati qui
sopra. Il sistema airbag SRS viene controllato dal gruppo sensore
airbag. All’attivazione degli airbag, una reazione chimica all’interno
dei gonfiatori riempie velocemente gli airbag con del gas non tossico
al fine di trattenere il movimento degli occupanti.Sensori dell’airbag a
tendina (se presenti)
Spia airbag lato passeggero
Airbag a tendina (se
presenti)
Airbag laterali
Airbag passeggero
anteriore
Interruttore di attivazione/
disattivazione manuale
airbagVeicoli senza airbag a
tendina: Sensori airbag
laterali
Veicoli con airbag a
tendina: sensori degli
airbag laterali e a tendina
Pretensionatori delle
cinture di sicurezza e
limitatori di forza
Sensori dell’airbag
anteriore
Spia di avvertimento airbag
SRS
Airbag guidatore
Airbag per le ginocchia
Gruppo sensore airbag

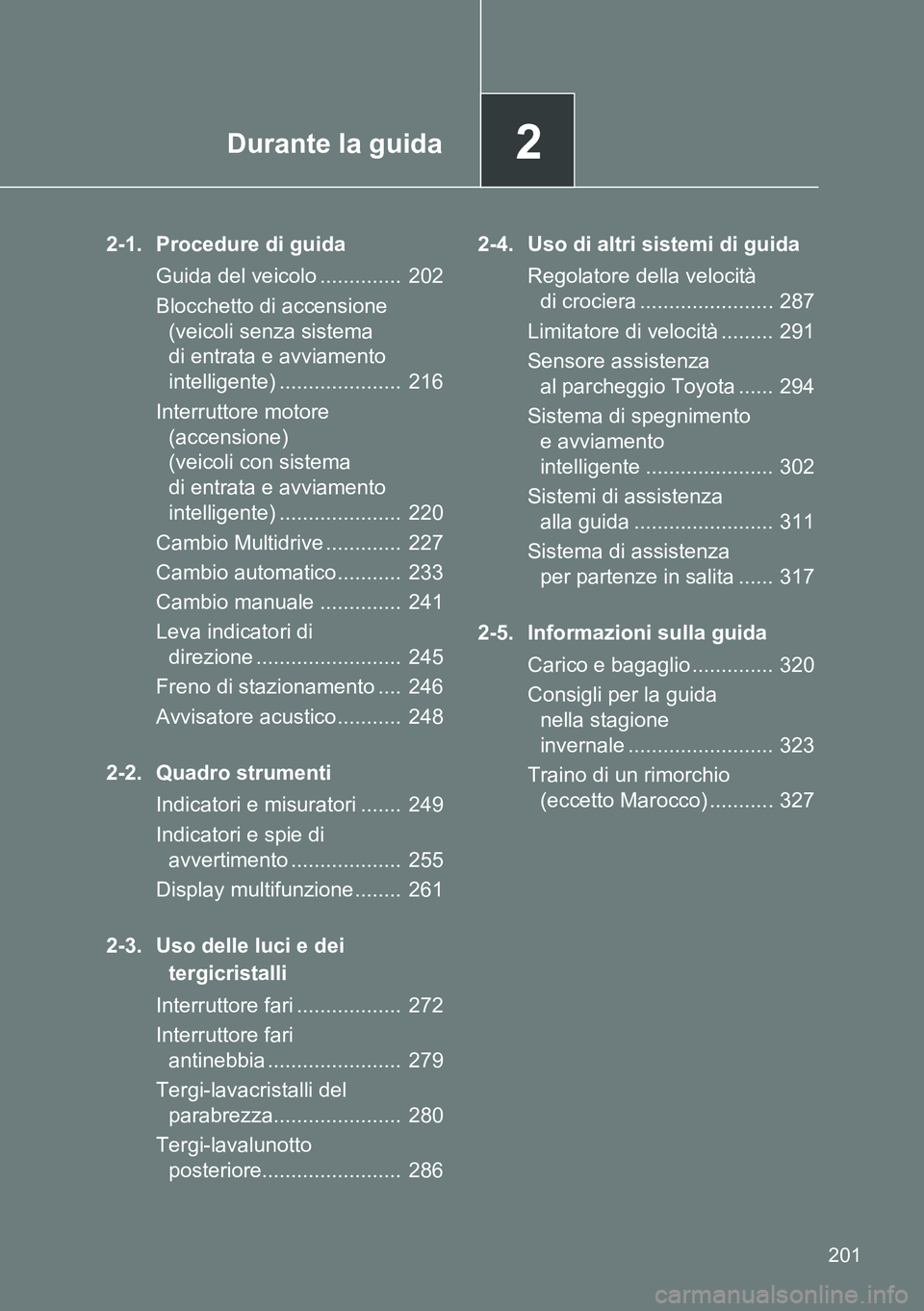

2Durante la guida
201
2-1. Procedure di guida
Guida del veicolo .............. 202
Blocchetto di accensione
(veicoli senza sistema
di entrata e avviamento
intelligente) ..................... 216
Interruttore motore
(accensione)
(veicoli con sistema
di entrata e avviamento
intelligente) ..................... 220
Cambio Multidrive ............. 227
Cambio automatico........... 233
Cambio manuale .............. 241
Leva indicatori di
direzione ......................... 245
Freno di stazionamento .... 246
Avvisatore acustico........... 248
2-2. Quadro strumenti
Indicatori e misuratori ....... 249
Indicatori e spie di
avvertimento ................... 255
Display multifunzione........ 261
2-3. Uso delle luci e dei
tergicristalli
Interruttore fari .................. 272
Interruttore fari
antinebbia ....................... 279
Tergi-lavacristalli del
parabrezza...................... 280
Tergi-lavalunotto
posteriore........................ 2862-4. Uso di altri sistemi di guida
Regolatore della velocità
di crociera ....................... 287
Limitatore di velocità ......... 291
Sensore assistenza
al parcheggio Toyota ...... 294
Sistema di spegnimento
e avviamento
intelligente ...................... 302
Sistemi di assistenza
alla guida ........................ 311
Sistema di assistenza
per partenze in salita ...... 317
2-5. Informazioni sulla guida
Carico e bagaglio .............. 320
Consigli per la guida
nella stagione
invernale ......................... 323
Traino di un rimorchio
(eccetto Marocco) ........... 327

258 2-2. Quadro strumenti
*1: Queste spie si accendono quando la chiave nel blocchetto di
accensione viene portata in posizione “ON” (veicoli senza sistema di
entrata e avviamento intelligente) o l’interruttore “ENGINE START
STOP” viene portato in modalità IGNITION ON (veicoli con sistema di
entrata e avviamento intelligente) per indicare che è in corso una
verifica del sistema. Esse si spegneranno dopo l’avviamento del
motore o dopo alcuni secondi. Se una spia non si accende, o se le
spie non si spengono, potrebbe sussistere un malfunzionamento nel
sistema. Per i dettagli, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: La spia lampeggia per segnalare che il sistema è in funzione.
*3: Veicoli con cambio Multidrive o cambio automatico
*4: Questo indicatore si accende in blu quando la temperatura del
refrigerante motore è bassa.
*5: Veicoli con cambio automatico
*6: Veicoli con cambio manuale
Indicatore “SPORT”
(P. 228, 234)
Indicatore di sicurezza
(P. 133, 146)Indicatore “PASSENGER
AIRBAG” (P. 196)
(se presente)
Indicatore sensore assistenza al
parcheggio Toyota (P. 294)
*3*1
