2014 Peugeot Partner Tepee Betriebsanleitung (in German)

143
Batterie
PANNENHILFE
7
SPARMODUS
Nach dem Abstellen des Motors funktionieren, wenn
der Zündschlüssel auf Position Zündung ein steht,
bestimmte elektrische Verbraucher (Scheibenwischer,
Fensterheber, Deckenleuchten, Autoradio, usw.) nur
noch für eine Gesamtdauer von dreißig Minuten, um
ein Entladen der Batterie zu vermeiden.
Wenn diese dreißig Minuten verstrichen sind, werden
die eingeschalteten Verbraucher auf Bereitschaft
geschaltet, die Ladekontrollleuchte der Batterie
blinkt, während gleichzeitig eine Meldung auf dem
Bildschirm erscheint.
Um die Funktionen sofort wieder benutzen zu
können, müssen Sie den Motor starten und einige
Augenblicke laufen lassen.
Die Zeit, die Ihnen nun zur Verfügung steht, beträgt
das Doppelte der Laufzeit des Motors. Allerdings liegt
dieser Zeitraum immer zwischen 5 und 30 Minuten.
Bei entladener Batterie springt der Motor nicht an.

Radwechsel
144

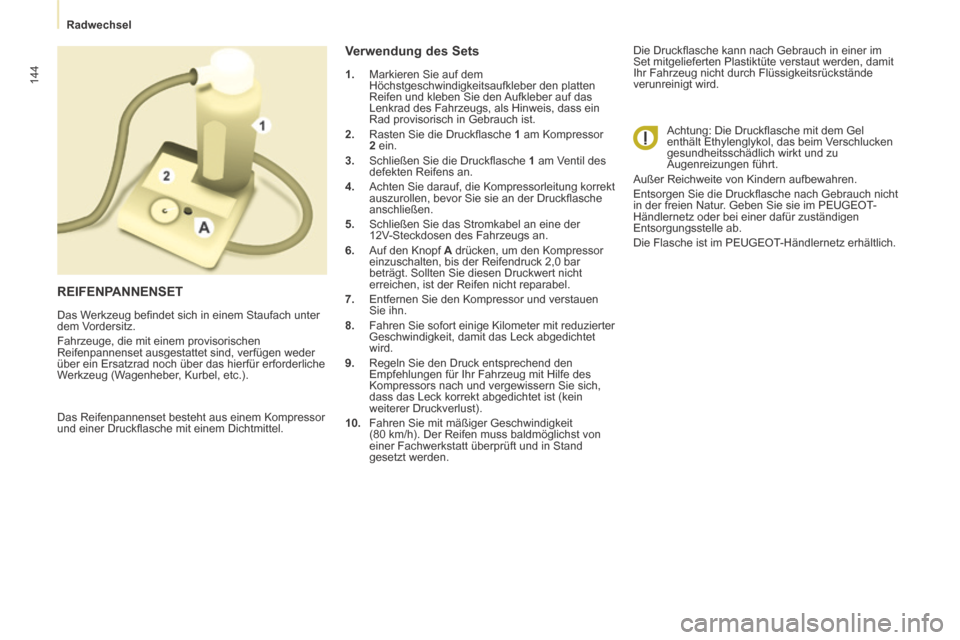

Das Reifenpannenset besteht aus einem Kompressor
und einer Druckfl asche mit einem Dichtmittel.
Verwendung des Sets
1. Markieren Sie auf dem Höchstgeschwindigkeitsaufkleber den platten
Reifen und kleben Sie den Aufkleber auf das
Lenkrad des Fahrzeugs, als Hinweis, dass ein
Rad provisorisch in Gebrauch ist.
2. Rasten Sie die Druckfl asche 1 am Kompressor
2 ein.
3. Schließen Sie die Druckfl asche 1 am Ventil des
defekten Reifens an.
4. Achten Sie darauf, die Kompressorleitung korrekt auszurollen, bevor Sie sie an der Druckfl asche
anschließen.
5. Schließen Sie das Stromkabel an eine der 12V-Steckdosen des Fahrzeugs an.
6. Auf den Knopf A drücken, um den Kompressor
einzuschalten, bis der Reifendruck 2,0 bar
beträgt. Sollten Sie diesen Druckwert nicht
erreichen, ist der Reifen nicht reparabel.
7. Entfernen Sie den Kompressor und verstauen Sie ihn.
8. Fahren Sie sofort einige Kilometer mit reduzierter Geschwindigkeit, damit das Leck abgedichtet
wird.
9. Regeln Sie den Druck entsprechend den Empfehlungen für Ihr Fahrzeug mit Hilfe des
Kompressors nach und vergewissern Sie sich,
dass das Leck korrekt abgedichtet ist (kein
weiterer Druckverlust).
10. Fahren Sie mit mäßiger Geschwindigkeit (80 km/h). Der Reifen muss baldmöglichst von
einer Fachwerkstatt überprüft und in Stand
gesetzt werden. Die Druckfl asche kann nach Gebrauch in einer im
Set mitgelieferten Plastiktüte verstaut werden, damit
Ihr Fahrzeug nicht durch Flüssigkeitsrückstände
verunreinigt wird.
Achtung: Die Druckfl asche mit dem Gel
enthält Ethylenglykol, das beim Verschlucken
gesundheitsschädlich wirkt und zu
Augenreizungen führt.
Außer Reichweite von Kindern aufbewahren.
Entsorgen Sie die Druckfl asche nach Gebrauch nicht
in der freien Natur. Geben Sie sie im PEUGEOT-
Händlernetz oder bei einer dafür zuständigen
Entsorgungsstelle ab.
Die Flasche ist im PEUGEOT-Händlernetz erhältlich.
REIFENPANNENSET
Das Werkzeug befi ndet sich in einem Staufach unter
dem Vordersitz.
Fahrzeuge, die mit einem provisorischen
Reifenpannenset ausgestattet sind, verfügen weder
über ein Ersatzrad noch über das hierfür erforderliche
Werkzeug (Wagenheber, Kurbel, etc.).

Radwechsel
145
PANNENHILFE
7

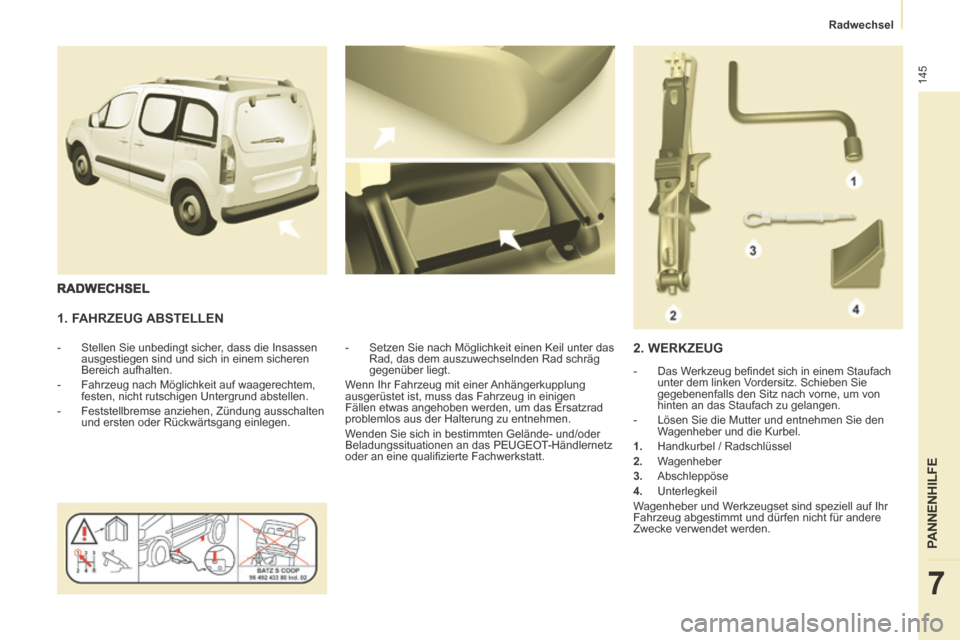

1. FAHRZEUG ABSTELLEN
- Stellen Sie unbedingt sicher, dass die Insassen ausgestiegen sind und sich in einem sicheren
Bereich aufhalten.
- Fahrzeug nach Möglichkeit auf waagerechtem, festen, nicht rutschigen Untergrund abstellen.
- Feststellbremse anziehen, Zündung ausschalten und ersten oder Rückwärtsgang einlegen. - Setzen Sie nach Möglichkeit einen Keil unter das
Rad, das dem auszuwechselnden Rad schräg
gegenüber liegt.
Wenn Ihr Fahrzeug mit einer Anhängerkupplung
ausgerüstet ist, muss das Fahrzeug in einigen
Fällen etwas angehoben werden, um das Ersatzrad
problemlos aus der Halterung zu entnehmen.
Wenden Sie sich in bestimmten Gelände- und/oder
Beladungssituationen an das PEUGEOT-Händlernetz
oder an eine qualifi zierte Fachwerkstatt.
RADWECHSEL
2. WERKZEUG
- Das Werkzeug befi ndet sich in einem Staufach unter dem linken Vordersitz. Schieben Sie
gegebenenfalls den Sitz nach vorne, um von
hinten an das Staufach zu gelangen.
- Lösen Sie die Mutter und entnehmen Sie den Wagenheber und die Kurbel.
1. Handkurbel / Radschlüssel
2. Wagenheber
3. Abschleppöse
4. Unterlegkeil
Wagenheber und Werkzeugset sind speziell auf Ihr
Fahrzeug abgestimmt und dürfen nicht für andere
Zwecke verwendet werden.

Radwechsel
146

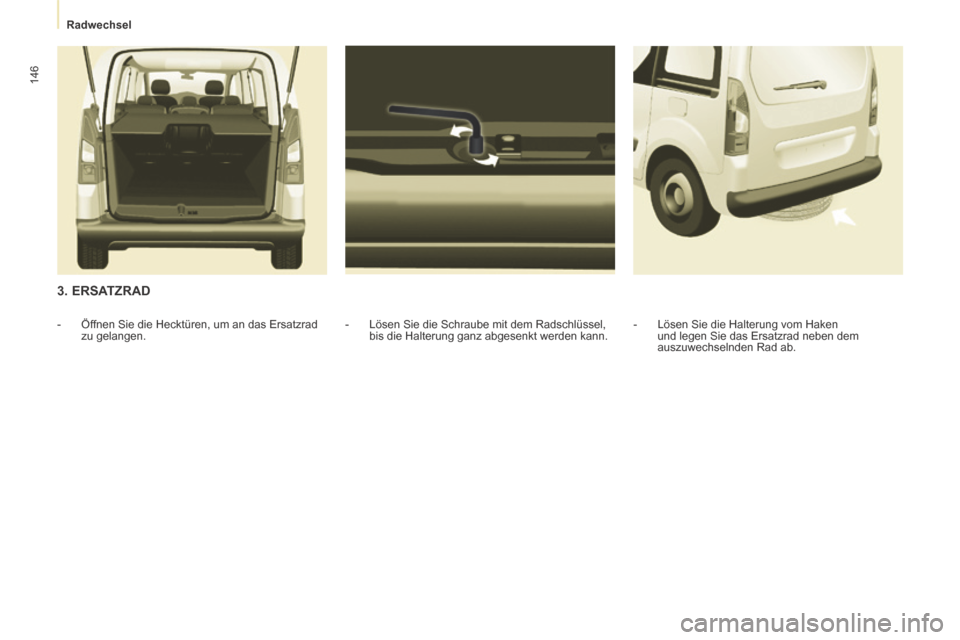

3. ERSATZRAD
- Lösen Sie die Schraube mit dem Radschlüssel, bis die Halterung ganz abgesenkt werden kann.
- Öffnen Sie die Hecktüren, um an das Ersatzrad
zu gelangen. - Lösen Sie die Halterung vom Haken
und legen Sie das Ersatzrad neben dem
auszuwechselnden Rad ab.

Radwechsel
147
PANNENHILFE
7

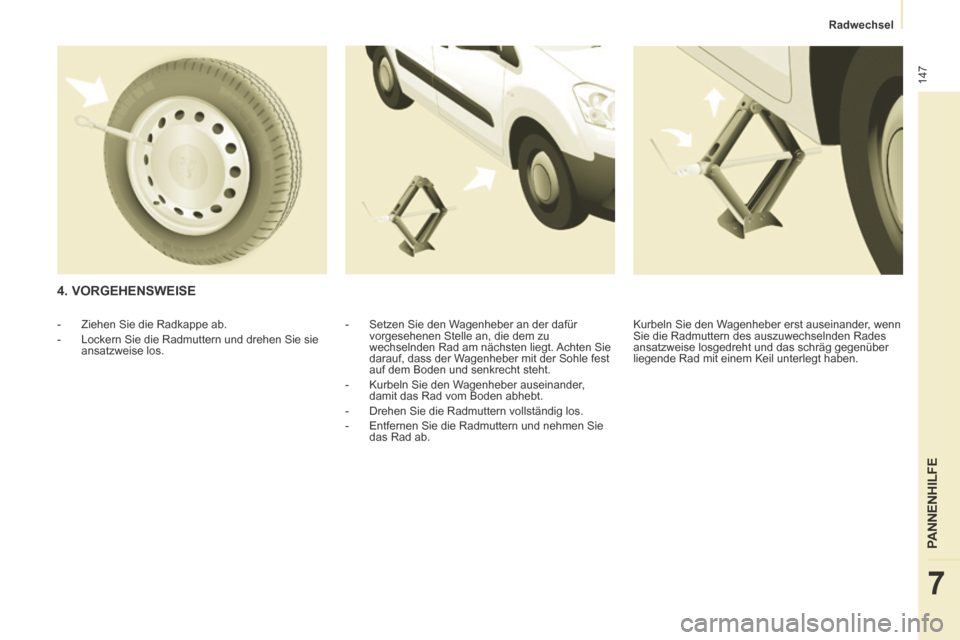

4. VORGEHENSWEISE
- Setzen Sie den Wagenheber an der dafür vorgesehenen Stelle an, die dem zu
wechselnden Rad am nächsten liegt. Achten Sie
darauf, dass der Wagenheber mit der Sohle fest
auf dem Boden und senkrecht steht.
- Kurbeln Sie den Wagenheber auseinander, damit das Rad vom Boden abhebt.
- Drehen Sie die Radmuttern vollständig los.
- Entfernen Sie die Radmuttern und nehmen Sie das Rad ab.
- Ziehen Sie die Radkappe ab.
- Lockern Sie die Radmuttern und drehen Sie sie
ansatzweise los. Kurbeln Sie den Wagenheber erst auseinander, wenn
Sie die Radmuttern des auszuwechselnden Rades
ansatzweise losgedreht und das schräg gegenüber
liegende Rad mit einem Keil unterlegt haben.

Radwechsel
148

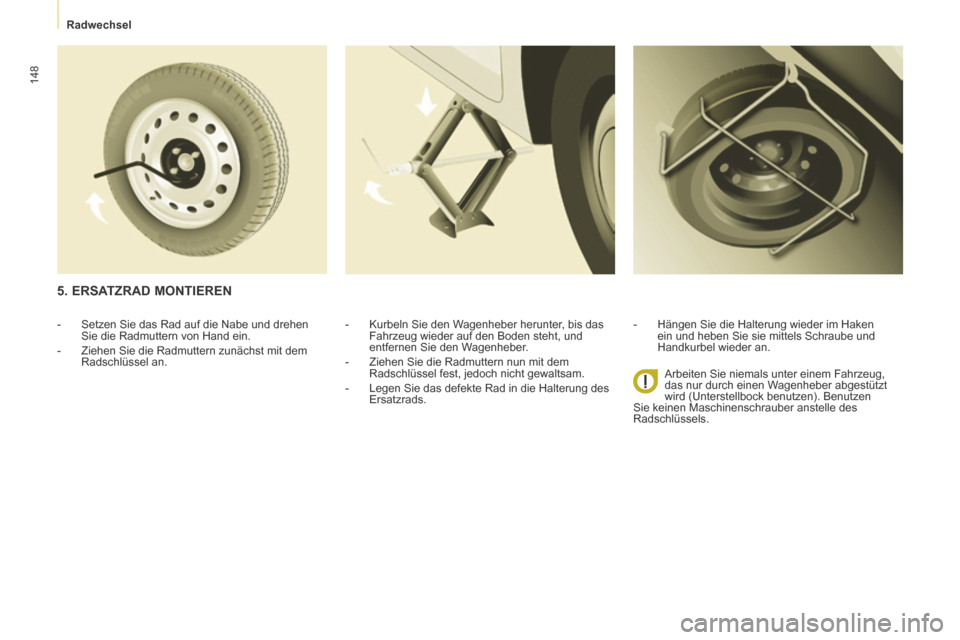

- Kurbeln Sie den Wagenheber herunter, bis das Fahrzeug wieder auf den Boden steht, und
entfernen Sie den Wagenheber.
- Ziehen Sie die Radmuttern nun mit dem Radschlüssel fest, jedoch nicht gewaltsam.
- Legen Sie das defekte Rad in die Halterung des Ersatzrads. - Hängen Sie die Halterung wieder im Haken
ein und heben Sie sie mittels Schraube und
Handkurbel wieder an.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird (Unterstellbock benutzen). Benutzen
Sie keinen Maschinenschrauber anstelle des
Radschlüssels.
5. ERSATZRAD MONTIEREN
- Setzen Sie das Rad auf die Nabe und drehen Sie die Radmuttern von Hand ein.
- Ziehen Sie die Radmuttern zunächst mit dem Radschlüssel an.

Schneeschutz
149
PANNENHILFE
7
ABNEHMBARER SCHNEESCHUTZ
Je nach Bestimmung wird der abnehmbare
Schneeschutz unten an der vorderen Stoßstange
montiert, um zu vermeiden, dass sich Schnee im
Bereich des Kühlerventilators ansammelt.
MONTIEREN
ABMONTIEREN
- Führen Sie einen Schraubenzieher in die Öffnung neben den Klammern ein.
- Lösen Sie die vier Klammern B nacheinander
durch eine Hebelbewegung mit dem
Schraubenzieher.
- Halten Sie den abnehmbaren Schneeschutz vor
den Zentrierstift A an der vorderen Stoßstange.
- Bringen Sie ihn unter Druck auf die Klammern B
an den vier Ecken an.
Denken Sie daran, den Schneeschutz bei
Außentemperaturen über 10 °C (keine
Schneefallgefahr) und bei Zugbetrieb
abzumontieren.
6. REPARIERTES RAD MONTIEREN
Das reparierte Rad wird auf die gleiche Weise
montiert wie unter Punkt 5 beschrieben. Vergessen
Sie nicht die Radkappe wieder anzubringen.
Siehe Abschnitt 8, Unterabschnitt "Kenndaten"
zur Lokalisierung des Reifenetiketts.
Siehe Abschnitt 2, Unterabschnitt
"Bedienungseinheit", Kapitel
"Reifendruckkontrolle" für Empfehlungen nach
dem Wechseln eines Rads mit Reifendrucksensor.
Das Ersatzrad ist nicht für lange Strecken
konzipiert. Lassen Sie so schnell wie
möglich von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifi zierten
Fachwerkstatt überprüfen, ob die Radmuttern richtig
festgezogen sind und das Ersatzrad den richtigen
Reifendruck hat. Lassen Sie auch das Originalrad
schnellstmöglich von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifi zierten
Fachwerkstatt reparieren und wieder montieren.

Schneeketten
150
SCHNEEKETTEN
Im Winter verbessern Schneeketten den Antrieb
sowie das Fahrverhalten des Fahrzeugs bei
Bremsvorgängen. Die Schneeketten müssen auf die
Antriebsräder montiert werden. Sie dürfen nicht
auf Noträdern montiert werden.
Bitte beachten Sie die für jedes Land geltenden
Vorschriften zur Verwendung von Schneeketten
und die erlaubte Höchstgeschwindigkeit. Installationshinweise
 Wenn Sie die Ketten während Ihrer Reise
anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
 Ziehen Sie die Feststellbremse an und legen Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug wegrutscht.
 Legen Sie die Ketten unter Beachtung der Herstelleranweisungen an.
 Fahren Sie langsam los und fahren Sie einige Zeit, ohne eine Geschwindigkeit von 50 km/h zu
überschreiten.
 Halten Sie das Fahrzeug an und überprüfen Sie, dass die Ketten richtig gespannt sind.
Vermeiden Sie, mit Ketten auf Straßen
zu fahren, auf denen der Schnee schon
geschmolzen ist, um die Reifen Ihres
Fahrzeugs und den Straßenbelag nicht zu
beschädigen. Es wird empfohlen, das Anlegen der
Schneeketten vor der Abreise auf einem ebenen und
trockenen Untergrund zu üben. Wenn Ihr Fahrzeug
mit Aluminiumfelgen ausgestattet ist, überprüfen Sie,
dass weder die Kette noch die Fixierungen mit der
Felge in Kontakt kommen.
Verwenden Sie nur Schneeketten, die für den Radtyp/
die Reifendimension entwickelt wurden, mit denen Ihr
Fahrzeug ausgestattet ist:
Für weitere Informationen wenden Sie sich bitte an
einen Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifi zierte Fachwerkstatt.
Abmessungen der
schneekettentauglichen
Originalreifen
maximale Gliedgröße
der Schneeketten
195/65 R15
9 mm
195/70 R15
205/65 R15
215/55 R16
215/50 R17
