2014 Peugeot Expert VU ESP

11 3
Niveles
REVISIONES
6
Expert-VU_es_Chap06_Verifi cations_ed01-2014
Nivel del líquido de refrigeración
Utilice exclusivamente el líquido
recomendado por el fabricante.
En caso contrario, corre el riesgo de
deteriorar gravemente el motor.
Cuando el motor está caliente, el
motoventilador se encarga de regular la
temperatura del líquido de refrigeración.
El motoventilador puede funcionar con el
contacto cortado. Asimismo, dado que el
circuito de refrigeración está bajo presión,
debe esperar al menos una hora después de
haber parado el motor para intervenir.
Para evitar el riesgo de quemaduras, afloje
el tapón 1/4 de vuelta para dejar que caiga
la presión. Una vez haya disminuido la
presión, retire el tapón y complete el nivel
con líquido de refrigeración.
La necesidad de añadir líquido de
refrigeración frecuentemente indica un fallo
que se debe controlar lo antes posible en la
red PEUGEOT o en un taller cualificado.
Nivel del líquido de dirección
asistida
Con el vehículo sobre suelo horizontal y
el motor frío, afloje el tapón solidario a la
varilla y compruebe que el nivel esté situado
entre las marcas MINI y MAXI. Cuando el testigo se enciende con el
motor en marcha, se debe a un principio
de saturación del filtro de partículas
(condiciones de circulación de tipo urbano
excepcionalmente prolongadas: velocidad
reducida, embotellamientos...).
Para regenerar el filtro, se recomienda
circular con el vehículo lo antes posible,
siempre que las condiciones de circulación
lo permitan, a una velocidad de 60 km/h o
superior durante al menos cinco minutos
(hasta que el mensaje desaparezca y se
apague el testigo de servicio).
Durante la regeneración del filtro de
partículas, pueden percibirse ruidos de relés
bajo del salpicadero.
Si el mensaje persiste y el testigo de
servicio permanece encendido, consulte con
la red PEUGEOT o con un taller cualificado.
Complemento
El nivel debe estar entre las marcas MINI y
MAXI situadas en el vaso de expansión. Si
el complemento es superior a 1 litro, lleve a
revisar el circuito a la red PEUGEOT o a un
taller cualificado.
Nivel del líquido lavaparabrisas y
lavafaros
Para una calidad óptima de limpieza y por
su propia seguridad, se recomienda utilizar
los productos de la gama PEUGEOT.
Capacidad del depósito lavaparabrisas:
aproximadamente 4,5 litros.
Si su vehículo está equipado con lavafaros,
la capacidad del depósito es de 7,5 litros.
Para asegurar una limpieza óptima y evitar
la congelación, la puesta a nivel o el cambio
de este líquido no debe efectuarse con
agua.
Nivel de aditivo gasoil
(diésel con filtro de
partículas)
El nivel mínimo de este aditivo se
indica mediante el encendido del testigo de
servicio, acompañado de una señal sonora y
de un mensaje en la pantalla. Complemento
La puesta a nivel de este aditivo se debe
efectuar lo antes posible e imperativamente
en la red PEUGEOT o con un taller
cualificado.

11 4
Controles
Expert-VU_es_Chap06_Verifi cations_ed01-2014
CONTROLES
Batería
Antes de la llegada del invierno, lleve a
revisar la batería a la red PEUGEOT o a un
taller cualificado.
Pastillas de freno
El desgaste de los frenos depende del estilo de
conducción, especialmente en los vehículos que
se utilizan en ciudad para recorridos cortos. Puede
resultar necesario controlar el estado de los frenos
incluso entre las revisiones del vehículo.
A parte de fuga en el circuito, una disminución
importante del nivel del líquido de frenos indica un
desgaste de las pastillas de freno.
Estado de desgaste de los discos/
tambores de freno
Para más información relativa a la revisión
del estado de los discos/tambores de freno,
consulte en la red PEUGEOT o en un taller
cualificado.
Freno de estacionamiento
Un recorrido demasiado grande del freno de
estacionamiento o la constatación de una
pérdida de eficacia de este sistema impone
un reglaje incluso entre dos revisiones.
Lleve a revisar el sistema a la red
PEUGEOT o a un taller cualificado.
Filtro de aceite
Sustituya periódicamente el filtro
siguiendo las preconizaciones del plan de
mantenimiento.
Filtro de carbón y filtro de polen
El filtro de carbón permite un filtrado
permanente y elimina el polvo.
Un filtro de polen sucio puede deteriorar
el rendimiento del sistema de aire
acondicionado y generar olores no
deseados.
Se recomienda utilizar un filtro de polen
combinado. Gracias a su segundo filtro
activo específico, éste contribuye a la
purificación del aire aspirado por los
ocupantes y a la limpieza del habitáculo
(reducción de los síntomas alérgicos, de los
malos olores y de los depósitos grasos).
Consulte la guía de mantenimiento y de
garantías para conocer la periodicidad de
cambio de estos elementos.
En función del entorno (atmósfera
polvorienta...) y del uso del vehículo
(conducción urbana...) duplique los cambios
si es necesario.
Filtro de partículas (diésel)
Este filtro contribuye activamente
a la preservación de la calidad
del aire fijando las partículas
contaminantes no quemadas.
El sistema integrado de control del
motor lo tiene en cuenta completa y
automáticamente.
Este testigo se enciende en caso de riesgo
de obstrucción.
Esta alerta se debe a un inicio de saturación
del filtro de partículas (condiciones de
circulación de tipo urbano excepcionalmente
prolongadas: velocidad reducida,
embotellamientos…).
Si la alerta persiste, consulte en la red
PEUGEOT o en un taller cualificado.
Al acelerar, después de una circulación
prolongada del vehículo a muy baja velocidad
o al ralentí, excepcionalmente puede constatar
emisiones de vapor de agua por el escape.
Este vapor de agua no tiene consecuencias
en el comportamiento del vehículo ni
repercusiones en el medio ambiente.
Para regenerar el filtro se recomienda
circular lo antes posible, siempre que no sea
incompatible con el tráfico, a una velocidad
mínima de 60 km/h durante al menos
5 minutos (hasta que se apague el testigo
y/o desaparezca el mensaje).
Capítulo 6, apartado "Capó motor".

11 5
Controles
REVISIONES
6
Expert-VU_es_Chap06_Verifi cations_ed01-2014
Caja de velocidades manual
Controle el nivel según el plan de
mantenimiento del fabricante.
Uso correcto
Para efectuar la revisión de los principales
niveles y el control de ciertos elementos
conforme al plan de mantenimiento del
fabricante, remítase a las páginas que
corresponden a la motorización de su
vehículo en la carnet de mantenimiento -
mantenimiento y condiciones de garantía. Utilice únicamente productos
recomendados por PEUGEOT o
productos de calidad y de características
equivalentes.
Con el fin de optimizar el funcionamiento
de órganos tan importantes como el circuito
de frenada, PEUGEOT selecciona y ofrece
productos muy específicos.
Para no dañar los órganos eléctricos, queda
totalmente prohibido utilizar el lavado a alta
presión para limpiar el compartimento motor.
Después de lavar el vehículo, la humedad
o, en invierno, el hielo que se pueda formar
en los discos y las pastillas de freno puede
disminuir la eficacia de la frenada. Efectúe
maniobras de frenada suaves para secar y
deshelar los frenos.
Purga del agua contenida en el filtro
de gasoil
Si este testigo se enciende,
purgue el filtro. Si no, púrguelo
regularmente cada vez que
cambie el aceite del motor.
Para evacuar el agua, afloje el tornillo
de purga situado en el extremo del tubo
transparente.
Espere hasta evacuar completamente el
agua del tubo transparente y luego apriete
el tornillo de purga.
Los motores HDi van equipados con una
tecnología avanzada.
Para realizar cualquier intervención,
consulte en la red PEUGEOT o en un taller
cualificado. 1,6 l HDi

2 l HDi
Durante esta regeneración, es posible
constatar un aumento del ralentí y la
activación del ventilador eléctrico, y el
funcionamiento del sistema de reciclado
de los gases de escape puede alcanzar
temperaturas muy elevadas, por tanto, se
recomienda no estacionar el vehículo en
terreno fácilmente inflamable (hierba y hojas
secas, agujas de pino, al lado de un prado
o bosque).

11 6

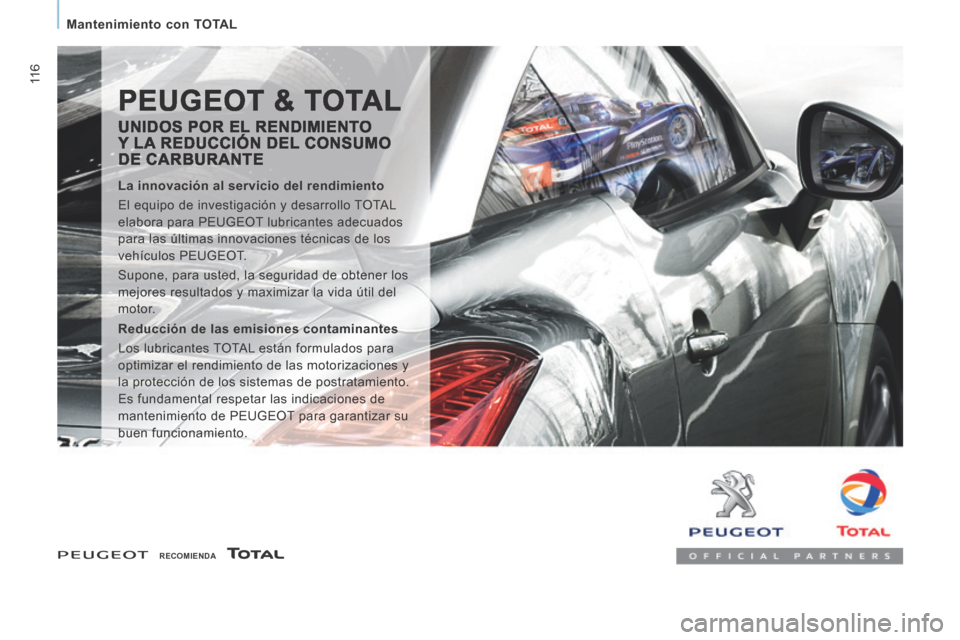

Mantenimiento con TOTAL
Expert-VU_es_Chap06_Verifi cations_ed01-2014
RECOMIENDA
PEUGEOT & TOTAL
UNIDOS POR EL RENDIMIENTO Y LA REDUCCIÓN DEL CONSUMO DE CARBURANTE
La innovación al servicio del rendimiento
El equipo de investigación y desarrollo TOTAL
elabora para PEUGEOT lubricantes adecuados
para las últimas innovaciones técnicas de los
vehículos PEUGEOT.
Supone, para usted, la seguridad de obtener los
mejores resultados y maximizar la vida útil del
motor.
Reducción de las emisiones contaminantes
Los lubricantes TOTAL están formulados para
optimizar el rendimiento de las motorizaciones y
la protección de los sistemas de postratamiento.
Es fundamental respetar las indicaciones de
mantenimiento de PEUGEOT para garantizar su
buen funcionamiento.

11 7
Carburant e
REVISIONES
6
Expert-VU_es_Chap06_Verifi cations_ed01-2014
LLENADO DEL DEPÓSITO
Llenado
El repostaje de carburante se efectúa con
el motor parado .
Reserva de carburante Cuando este testigo se enciende por
primera vez y la aguja está entrando
en la zona roja, ha alcanzado la
reserva de carburante del depósito.
En este instante quedan
aproximadamente 8 litros en el depósito.
Efectúe rápidamente un repostaje de carburante
para evitar la inmovilización del vehículo. No abra la puerta lateral izquierda, si
su vehículo dispone de ella, ya que
podría dañar la tapa de carburante durante
el llenado.
- Abra la tapa de carburante.
Introduzca la llave y después gírela un cuarto de vuelta.
- Retire el tapón y engánchelo en la patilla situada en la cara interior de la
tapa. La apertura del tapón puede provocar un
ruido de aspiración de aire. Esta depresión,
absolutamente normal, la provoca la
estanqueidad del circuito de carburante.
Una etiqueta pegada en el interior de la tapa
le recuerda el tipo de carburante que se
debe utilizar.
El repostaje de carburante debe ser superior
a 8 litros para que el indicador de nivel de
carburante lo tenga en cuenta.
Cuando llene el depósito, no insista más
allá del tercer corte de pistola, ya que podría
generar fallos de funcionamiento.
La capacidad del depósito es de
aproximadamente 80 litros.
- Después de llenar el depósito, bloquee
el tapón y cierre la tapa.
Nunca circule hasta quedarse sin
carburante, pues corre el riesgo de dañar
los sistemas de descontaminación y de inyección.

DIESEL
11 8
Carburante
Expert-VU_es_Chap06_Verifi cations_ed01-2014
CIRCUITO DE CARBURANTE NEUTRALIZADO
BOMBA DE CEBADO DIÉSEL
En caso de agotar la reserva, es necesario
cebar el circuito:
- Llene el depósito de carburante con al menos cinco litros de gasoil.
- Accione la bomba manual de cebado, situada en el compartimento motor
bajo la tapa de protección, hasta
que aparezca carburante en el tubo
transparente.
- Accione el motor de arranque hasta que se ponga en marcha.
En caso de choque importante, existe un
dispositivo que corta automáticamente la
alimentación del carburante al motor.
El parpadeo de este testigo va
acompañado de un mensaje en la
pantalla.
Verifique la ausencia de olor y de fuga de
carburante fuera del vehículo y restablezca
la alimentación:
- corte el contacto (posición STOP),
- retire la llave del contacto,
- vuelva a poner la llave de contacto,
- ponga el contacto y arranque.
Calidad del carburante utilizado para
los motores gasolina Calidad del carburante utilizado para
los motores diésel
Los motores gasolina son perfectamente
compatibles con los biocarburantes
gasolina de tipo E10 o E24 (que contienen
un 10% o 24% de etanol), conforme a las
normas europeas EN 228 y EN 15376.
Los carburantes de tipo E85 (que
contienen hasta un 85% de etanol) están
exclusivamente reservados a los vehículos
comercializados para la utilización de este
tipo de carburante (vehículos BioFlex). La
calidad del etanol debe ajustarse a la norma
europea EN 15293.
Solo en Brasil se comercializan vehículos
específi cos que funcionan con carburantes que
contienen hasta un 100% de etanol (tipo E100). Los motores diésel son perfectamente
compatibles con los biocarburantes
conformes con los estándares actuales y
futuros europeos (gasoil que respete la norma
EN 590 mezclado con un biocarburante que
respete la norma EN 14214) que se pueden
distribuir en gasolineras (incorporación
posible de un 0% a un 7% de Éster Metílico
de Ácidos Grasos).
Es posible utilizar el biocarburante B30 en
determinados motores diésel. No obstante,
esta utilización está condicionada a la
aplicación estricta de las condiciones
particulares de mantenimiento. Consulte en
la Red PEUGEOT o en un taller cualificado.
El uso de cualquier otro tipo de (bio)
carburante (aceites vegetales o animales
puros o diluidos, fuel-oil doméstico...), está
terminantemente prohibido ya que podría
dañar el motor y el circuito de carburante.

11 9
Carburant e
REVISIONES
6
Expert-VU_es_Chap06_Verifi cations_ed01-2014
BOTÓN DE CEBADO DIÉSEL
En caso de inmovilización por falta de
carburante, puede cebar el circuito
utilizando el botón:
- Llene el depósito de carburante con al menos cinco litros de gasoil.
- Abra el compartimento motor. - Suelte la tapa de protección para
acceder al botón de cebado.
- Coloque la tapa a la derecha del motor.
- Apriete con fuerza el boton para accionarlo; el carburante endurece el
tubo a su paso.
- Accione el arranque hasta que el motor se ponga en marcha. - Coloque las dos ranuras sobre los
tetones del motor para colocar de nuevo
la tapa de protección.
- Enganche la tapa de protección.
- Cierre el compartimento motor.
Si el motor no arranca a la primera, no
insista.
Accione de nuevo el botón de cebado
y después el motor de arranque.

120
Batería
Expert-VU_es_Chap07_Aide rapide_ed01-2014
BATERÍA
Está alojada en un compartimento situado
debajo del suelo, delante del asiento
delantero derecho. Antes de desconectar la batería, debe
esperar 2 minutos después de cortar el
contacto.
No desconecte los terminales cuando el
motor esté en marcha.
No recargue las baterías sin haber
desconectado los terminales.
Después de volver a conectar la batería,
ponga el contacto y espere 1 minuto antes
de arrancar para permitir la inicialización
de los sistemas electrónicos. No obstante,
si tras esta ligera manipulación subsisten
ligeras perturbaciones, consulte en la red
PEUGEOT o en un taller cualificado.
Si el vehículo va a estar inmovilizado
durante más de un mes, es
aconsejable desconectar la batería.
Recarga de la batería con un
cargador de batería
- Desconecte la batería.
- Respete las instrucciones de uso
facilitadas por el fabricante del cargador.
- Conecte la batería empezando por el borne (-).
- Compruebe la limpieza de los bornes y los terminales. Si están cubiertos de
sulfato (depósito blanquecino o verdoso)
desmóntelos y límpielos.
Arranque a partir de una batería
auxiliar
- Conecte el cable rojo a los bornes (+) de las dos baterías.
- Conecte un extremo del cable verde o negro al borne (-) de la batería auxiliar.
- Conecte el otro extremo del cable verde o negro a un punto de masa del
vehículo averiado, lo más lejos posible
de la batería.
- Accione el arranque y deje el motor en funcionamiento.
- Espere a que vuelva al ralentí y desconecte los cables.
Esta etiqueta indica el uso de una
batería de plomo de 12 V de tecnología
y características específicas que requiere
la intervención de la red PEUGEOT o de
un taller cualificado para su desconexión o
sustitución.
El incumplimiento de estas consignas puede
provocar un desgaste prematuro de la
batería.
