2014 Peugeot Expert VU ESP

121
Batería
AYUDA RÁPIDA
7
Expert-VU_es_Chap07_Aide rapide_ed01-2014
MODO ECONOMÍA
Después de parar el motor, llave en posición
contacto, ciertas funciones (limpiaparabrisas,
elevalunas, luces de techo, autorradio, etc.)
solamente se pueden utilizar durante un
acumulado de treinta minutos, con el fi n de
no descargar la batería.
Una vez pasados estos treinta minutos,
las funciones activas se ponen en vigilancia
y el testigo de la batería parpadea
acompañado de un mensaje en la pantalla.
Para volver a utilizar de manera inmediata
estas funciones, hay que arrancar el motor
y dejar que gire unos segundos.
El tiempo que dispondrá será el doble del
tiempo de la puesta en marcha del motor.
No obstante, este tiempo estará siempre
comprendido entre cinco y treinta minutos.
Una batería descargada no permite poner
en marcha el motor.

123
Reparar un neumático
AYUDA RÁPIDA
7
Expert-VU_es_Chap07_Aide rapide_ed01-2014
- Ajuste la presión con el compresor (para inflar: interruptor A en posición " 1 "; para
desinflar: interruptor A en posición " 0 "
y accione el botón B ) según indique la
etiqueta de presión de los neumáticos
del vehículo (situada en la entrada de
la puerta, en el lado del conductor).
Recuerde comprobar que la fuga se ha
sellado correctamente (tras circular unos
kilómetros el neumático ya no debería
perder presión).
- Retire el compresor y guarde el kit completo.
- Circule a velocidad reducida (80 km/h como máximo) limitando a 200 km
aproximadamente la distancia recorrida.
- Diríjase lo antes posible a la red PEUGEOT o a un taller cualificado para
que un técnico repare o sustituya el
neumático.

- Acople directamente el tubo del
compresor a la válvula de la rueda
reparada.
- Conecte de nuevo la toma eléctrica del compresor a la toma 12 V del vehículo.
- Arranque de nuevo el vehículo y deje el motor en funcionamiento. Tenga cuidado, el bote de líquido
contiene etileno-glicol. Este producto
es nocivo en caso de ingestión e irritante
para los ojos. Mantenga este producto fuera
del alcance de los niños.
La fecha límite de uso del líquido se indica
en la parte de abajo del bote.
El bote es de un único uso; aunque solo
esté empezado, deberá sustituirse.
Después de usarlo, no tire el bote, llévelo
a la red PEUGEOT o a un organismo
encargado de su recuperación.
No olvide adquirir un nuevo bote de
producto de estanqueidad disponible en la
red PEUGEOT o en un taller cualificado.

124
Cambiar una rueda
Expert-VU_es_Chap07_Aide rapide_ed01-2014
CAMBIO DE UNA RUEDA
Si el vehículo está equipado con una rueda
de repuesto situada debajo del vehículo,
siga estas instrucciones.
1. ESTACIONAMIENTO DEL VEHÍCULO
- Asegúrese siempre de que los
ocupantes hayan salido del vehículo y
se encuentran en una zona segura.
- En la medida de lo posible, inmovilice el vehículo sobre suelo horizontal, estable
y no deslizante.
- Accione el freno de estacionamiento, corte el contacto e introduzca la primera
velocidad o la marcha atrás.
- Coloque un calzo, si dispone de él, bajo la rueda diagonalmente opuesta a la
que debe sustituir.
En determinadas condiciones de terreno
y/o de cargas transportadas importantes, es
necesario levantar el vehículo para sacar la
rueda de repuesto de la cesta. Recurra a la
red PEUGEOT o a un taller cualificado.
Si su vehículo está equipado con
suspensión con compensación
neumática, neutralice el sistema. Capítulo 3,
apartado "Suspensión trasera".
2. UTILLAJE
- Si su vehículo está equipado con el utillaje pertinente, abra la tapa de plástico que está
situada en la parte izquierda del vehículo.
- Afloje la tuerca y retire el gato y la manivela.
1. Manivela desmonta-ruedas.
2. Gato.
3. Anilla de remolcado.
El gato y el conjunto del utillaje son
específicos para su vehículo. No los
utilice con otros fines.

126
Cambiar una rueda
Expert-VU_es_Chap07_Aide rapide_ed01-2014
4. PROCEDIMIENTO
- Coloque el gato en contacto con el emplazamiento previsto, lo más cerca
posible de la rueda que va a sustituir.
Asegúrese de que la base del gato está correctamente colocada sobre el suelo y
en posición vertical.
- Despliegue el gato para poder levantar totalmente la rueda del suelo.
- Desatornille por completo la rueda.
- Retire los tornillos y desmonte la rueda.
- Saque el embellecedor tirando de él con
la anilla de remolcado.
- Desbloquee los tornillos de la rueda y comience a aflojarlos. Despliegue el gato únicamente tras
haber aflojado los tornillos de la rueda
que va a sustituir y tras haber colocado el
calzo debajo de la rueda diagonalmente
opuesta.

129
Cadenas para nieve
AYUDA RÁPIDA
7
Expert-VU_es_Chap07_Aide rapide_ed01-2014
CADENAS PARA NIEVE
En invierno, las cadenas para nieve mejoran
la tracción y el comportamiento del vehículo
en la frenada. Las cadenas para nieve se deben
montar en las ruedas motrices. No
deben montarse en las ruedas de repuesto
de tipo galleta.
Tenga en cuenta la reglamentación
nacional específica sobre el uso de
cadenas para nieve y la velocidad máxima
autorizada. Consejos de instalación

Si debe instalar las cadenas durante
el trayecto, detenga el vehículo en una
superficie plana, al lado del arcén de la
vía.
 Tense el freno de estacionamiento, y
si es necesario, coloque calas bajo las
ruedas para evitar que el vehículo se
desplace.
 Coloque las cadenas siguiendo las
instrucciones dadas por el fabricante.
 Arranque sin brusquedad y realice
una prueba circulando sin superar la
velocidad de 50 km/h.
 Detenga el vehículo y compruebe si las
cadenas están correctamente tensadas.
Evite circular por carreteras sin
nieve con las cadenas para nieve
instaladas, ya que ello podría dañar los
neumáticos del vehículo y la calzada. Se
recomienda practicar el montaje de las
cadenas antes de utilizarlas, en suelo plano
y seco. Si el vehículo va equipado con
llantas de aleación de aluminio, compruebe
que ninguna parte de las cadenas o las
fijaciones está en contacto con la llanta.
Utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas que
equipan su vehículo:
Dimensiones de
los neumáticos de origen Tamaño de eslabón
máximo
215/65 R15
12 mm
215/60 R16 MICHELIN
215/60 R16
BRIDGESTONE
Para más información relativa a las cadenas
para nieve, consulte con la red PEUGEOT o
con un taller cualificado.

130
Cambiar una lámpara
Expert-VU_es_Chap07_Aide rapide_ed01-2014
CAMBIO DE UNA LÁMPARA
Tipo A
Lámpara totalmente de
cristal: tire con cuidado
ya que va montada a
presión.
Tipo B
Lámpara con bayoneta:
presione la lámpara y
retírela girándola en el
sentido contrario a las
agujas del reloj.
Tipo C
Lámpara halógena:
retire el resorte
de bloqueo de su
emplazamiento.
TIPOS DE LÁMPARAS
Existen diferentes tipos de lámparas instaladas en su vehículo. Pa\
ra retirarlas: El cambio de las lámparas halógenas
debe efectuarse con los faros
apagados. Espere unos minutos después de
apagarlos (riesgo de quemaduras graves).
No toque directamente la lámpara con los
dedos, utilice un paño sin pelusas.
Al final de cada operación, compruebe que
la luces funcionan correctamente.

135
Cambiar un fusible
AYUDA RÁPIDA
7
Expert-VU_es_Chap07_Aide rapide_ed01-2014
CAMBIO DE UN FUSIBLE
Las tres cajas de fusibles están situadas:
- en el salpicadero, en el lado derecho (detrás del portaobjetos plegable),
- en el habitáculo (compartimento de la batería),
- en el compartimento motor.
El vehículo puede estar equipado con una
caja de fusibles complementaria para el
remolcado, el enganche de remolque y las
conexiones para las transformaciones de
los carroceros y el suelo de la cabina. Está
situada en la parte derecha, detrás del
tabique de retención de carga.
Desmontaje y montaje de un fusible
Antes de sustituir un fusible es necesario
conocer la causa del incidente y
solucionarlo. Sustituya siempre un fusible defectuoso
por un fusible de intensidad equivalente.

PEUGEOT declina toda responsabilidad
respecto a los gastos que puedan derivarse
de la reparación de su vehículo o de los
fallos de funcionamiento que resultasen
de la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT, y no instalados según sus
prescripciones, en particular, cuando el
consumo de los dispositivos adicionales
conectados supere los 10 miliamperios.
Las funciones mencionadas corresponden
únicamente a los fusibles que puede
cambiar el usuario. Para cualquier otra
intervención, diríjase a la red PEUGEOT o a
un taller cualificado.
A la atención de los profesionales: para
más información relativa a los fusibles
y relés, consulte la esquemática de los
"Métodos" en la red.

136
Cambiar un fusible
Expert-VU_es_Chap07_Aide rapide_ed01-2014

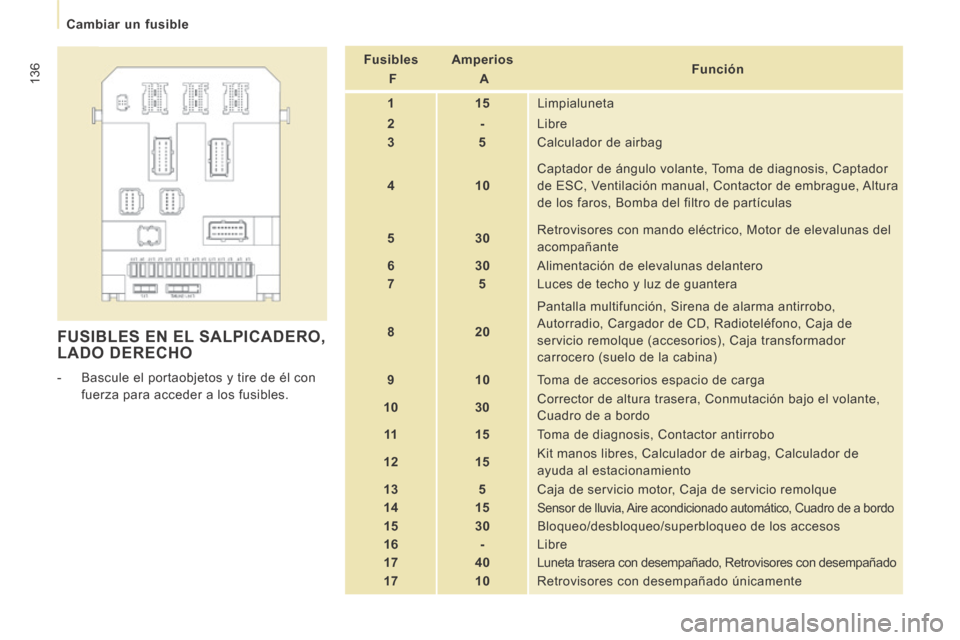

FUSIBLES EN EL SALPICADERO, LADO DERECHO
- Bascule el portaobjetos y tire de él con fuerza para acceder a los fusibles. Fusibles

F Amperios

A Función

1 15 Limpialuneta
2 - Libre
3 5 Calculador de airbag
4 10 Captador de ángulo volante, Toma de diagnosis, Captador
de ESC, Ventilación manual, Contactor de embrague, Altura
de los faros, Bomba del filtro de partículas
5 30 Retrovisores con mando eléctrico, Motor de elevalunas del
acompañante
6 30 Alimentación de elevalunas delantero
7 5 Luces de techo y luz de guantera
8 20 Pantalla multifunción, Sirena de alarma antirrobo,
Autorradio, Cargador de CD, Radioteléfono, Caja de
servicio remolque (accesorios), Caja transformador
carrocero (suelo de la cabina)
9 10 Toma de accesorios espacio de carga
10 30 Corrector de altura trasera, Conmutación bajo el volante,
Cuadro de a bordo
11 15 Toma de diagnosis, Contactor antirrobo
12 15 Kit manos libres, Calculador de airbag, Calculador de
ayuda al estacionamiento
13 5 Caja de servicio motor, Caja de servicio remolque
14 15
Sensor de lluvia, Aire acondicionado automático, Cuadro de a bordo
15 30 Bloqueo/desbloqueo/superbloqueo de los accesos
16 - Libre
17 40 Luneta trasera con desempañado, Retrovisores con desempañado
17 10 Retrovisores con desempañado únicamente
