2014 Peugeot Bipper Savininko vadovas (in Lithuanian)

151
7
SKUBI PAGALBA



Lemputės pakeitimas


1 - Artimųjų šviesų žibintai

Tipas D
, H4 - 55W


- Pasukite dangtelį prieš laikrodžio rodyklę
ir nuimkite.

- Atjunkite elektrinę jungtį.

- Suspauskite du gnybtukus ir atkabinkite
tvirtinimo spyruoklytę.

- Pakeiskite lemputę pasirūpindami, kad
metalinės jos dalies padėtis atitiktų
žibinto išėmą.


2 - Stovėjimo žibintai

Tipas A
, W5W - 5W


- Pasukite dangtelį prieš laikrodžio rodyklę
ir nuimkite.

- Išimkite lemputės laikiklį ir pasieksite
lemputę.

- Pakeiskite lemputę.

3 - Tolimųjų šviesų žibintai

Tipas D
, H4 - 55W


- Pasukite dangtel
į prieš laikrodžio rodyklę
ir nuimkite.

- Atjunkite elektrinę jungtį.

- Suspauskite du gnybtukus ir atkabinkite
tvirtinimo spyruoklytę.

- Išimkite lemputės laikiklį.

- Pakeiskite lemputę pasirūpindami, kad
metalinės jos dalies padėtis atitiktų
žibinto išėmą.

4 - Posūkių rodikliai

Tipas B,
PY21W - 21W (gintaro sp.)


- Pasukite lemputės laikiklį ketvirtį
apsukimo prieš laikrodžio rodyklę.

- Lengvai paspauskite lemputę, pasukite ją
prieš laikrodžio rodyklę ir išimkite.

- Pakeiskite lemputę.
Iškilus nesklandumų kreipkitės į PEUGEOT
tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę.

Po kiekvienos procedūros patikrinkite,
ar žibintai gerai veikia.

5 - Rūko šviesų žibintai

Tipas E,
H1 - 55W
Kreipkitės į PEUGEOT tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.

152



Lemputės pakeitimas



Priekinis ir galinis plafonai


Tipas C
, 12 V 10W - 10W


- Ištraukite plafoną naudodamiesi
atsuktuvu.

- Norėdami pasiekti lemputę nuimkite
dangtelį.

- Praskėskite kontaktus ir pakeiskite
lemputę.

- Patikrinkite, kad naujoji lemputė būtų
gerai įdėta tarp abiejų kontaktų.

- Uždarykite apsauginę sklendę.

- Įdėkite plafoną į jo vietą ir patikrinkite, ar
jis gerai prisitvirtino.



Šoniniai papildomi posūkių rodikliai


Tipas A
, WY5W - 5W, (gintaro sp.)


- Paspauskite posūkių rodiklį atgal ir
išimkite jį.

- Laikydami jungtį pasukite lemputės laikiklį
ketvirtį apsukimo į kairę.

- Pasukite lemputę ketvirtį apsukimo į
kairę.

- Išimkite lemputę ir ją pakeiskite.

- Uždėdami posūkių rodiklį pirmiausia jį
įspauskite atgal, po to atitraukite į priekį.

153
7
SKUBI PAGALBA



Lemputės pakeitimas



Galiniai žibintai



- Paženklinkite perdegusią lemputę, po to
atidarykite galines duris.

- Komplekte esančiu atsuktuvu
(už vairuotojo sėdynės) atsukite du
varžtus ir ištraukite lempučių laikiklį.

- Ištraukite visą bloką.

- Atjunkite elektros jungtį.

- Išskėskite liežuvėlius ir ištraukite laikiklį.

- Pakeiskite lemputę.


Numerio ženklo apšvietimo žibintai


Tipas A,
C5 W - 5 W


- Komplekte esančiu atsuktuvu
(už vairuotojo sėdynės) atsekite
peršviečiamąjį dangtelį ir ištraukite
lempučių laikiklį.

- Išskėskite du kontaktus ir pakeiskite
lemputę.

- Patikrinkite, kad naujos lemputės gerai
laikytųsi tarp abiejų kontaktų.

- Įdėkite į vietą peršviečiamąjį dangtelį
paspausdami jo viršų.
Norėdami daugiau sužinoti apie lemputes,
žiūrėkite lentelę "Lempučių tipai".



1.
Stabdymo signalo žibintai
Tipas B
, P21 W - 21 W

2.
Posūkių rodikliai
Tipas B
, PY21 W - 21 W (gintaro sp.)

3.
Atbulinės eigos žibintai
Tipas B
, P21 W - 21 W

4.
Stovėjimo/rūko šviesų žibintai
Tipas B
, P4/21 W - 4 W/21 W

Ant galinių suveriamųjų durų

Ant galinio gaubto

154



Lemputės pakeitimas



Tr ečiasis stabdymo signalo žibintas


Ant galinių suveriamųjų durų



Tipas B
, W5W - 5W (4 lemputės)


- Atsekite peršviečiamąjį gaubtelį
naudodamiesi atsuktuvu, esančiu įrankių
komplekte.

- Atjunkite elektros jungtį.

- Suspauskite du liežuvėlius ir išimkite
lempučių laikiklį.

- Išimkite perdegusią lemputę.

- Pakeiskite lemputę.

Ant galinio gaubto

Tipas B,
W5W - 5W (5 lemputės)


- Atidarykite galinį gaubtą.

- Atsukite du dangtelį laikančius varžtus ir
nuimkite dangtelį.

- Suspauskite du liežuvėlius ir ištraukite
lempučių laikiklį.

- Išimkite perdegusią lemputę.

- Pakeiskite lemputę.


Jei atsirado sunkumų, kreipkitės į PEUGEOT
tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę.

155
7
SKUBI PAGALBA

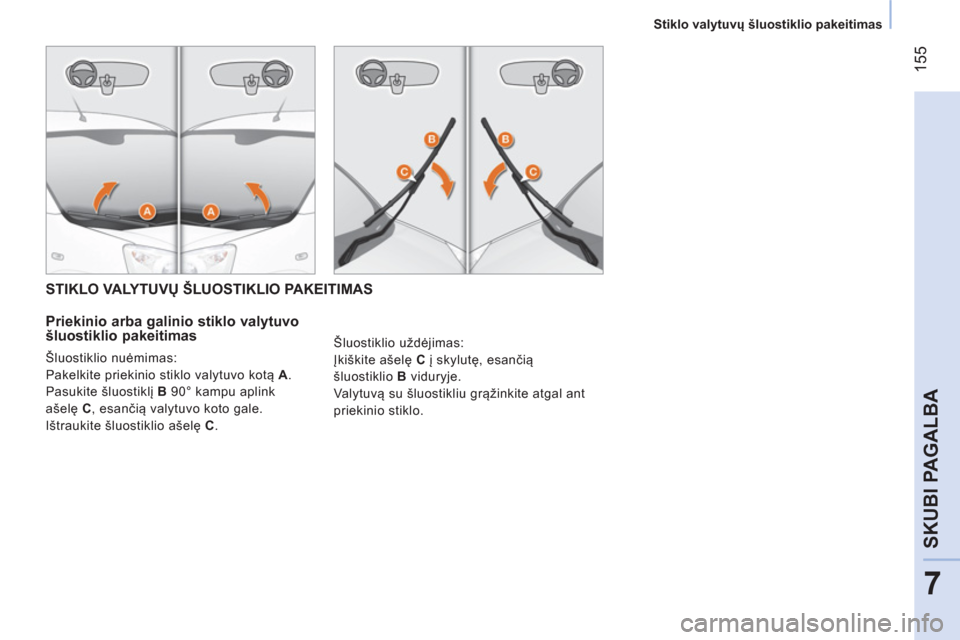

Stiklo valytuvų šluostiklio pakeitimas




STIKLO VALYTUVŲ ŠLUOSTIKLIO PAKEITIMAS


Priekinio arba galinio stiklo valytuvo
šluostiklio pakeitimas
Šluostiklio nuėmimas:
Pakelkite priekinio stiklo valytuvo kotą A
.
Pasukite šluostiklį B
90° kampu aplink
ašelę C
, esančią valytuvo koto gale.
Ištraukite šluostiklio ašelę C
. Šluostiklio uždėjimas:
Įkiškite ašelę C
į skylutę, esančią
šluostiklio B
viduryje.
Valytuvą su šluostikliu grąžinkite atgal ant
priekinio stiklo.

156



Saugiklio pakeitimas


SAUGIKLIO PAKEITIMAS

Yra įrengti du saugiklių blokeliai, kurie yra
išdėstyti ant vairuotojo pusės priekinio skydo
ir variklio skyriuje.

Saugiklio nuėmimas ir uždėjimas

Prieš pakeičiant saugiklį reikia sužinoti jo
perdegimo priežastį ir pataisyti gedimą.
Saugiklių numeriai yra surašyti ant saugiklių
blokelio.
Norėdami išimti saugiklį iš jo vietos ir
patikrinti jo siūlelio būklę, visada naudokite
specialų pincetą.

Perdegusį saugiklį visada keiskite to
paties laidumo (tos pačios spalvos)
saugikliu.
Jei po saugiklio pakeitimo jis vėl greitai
perdega, atlikite elektros įrangos patikrinimą
PEUGEOT tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Prieiga prie priekinio skydo saugiklių


- Norėdami pasiekti saugiklių blokelį
priekiniame skyde išsukite du varžtus
uždegimo kontakto raktu ir atlenkite
blokelį.
PEUGEOT neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
PEUGEOT tinklo nenumatyta ir
nerekomenduota papildoma įranga arba
ji buvo įmontuota ne pagal instrukcijas, ir
neprisiima padengti išlaidų, susijusių su jūsų
automobilio bū
klės atkūrimu, - ypač jeigu
visų sujungtų papildomų prietaisų srovės
stiprumas viršija 10 miliamperų.

A.
Geras.

B.
Blogas.

C.
Pincetas.


Prieiga prie variklio skyriaus saugiklių


- Norėdami pasiekti variklio skyriuje
esančius saugiklius nuimkite priekinio
kairiojo žibinto jungtį, po to atsekite
saugiklių blokelio dangtelį.

157
7
SKUBI PAGALBA



Saugiklio pakeitimas



Saugiklių blokeliai priekiniame skyde,
vairuotojo pusėje


Ženklinimas




Laidumas (amperais)




Funkcijos


F12
7,5 A Dešiniojo artimųjų šviesų žibinto maitinimas.

F13
7,5 A Kairiojo artimųjų šviesų žibinto maitinimas, šviesų
reguliavimas.

F31
5 A Variklio procesoriaus maitinimo pertraukiklis.

F32
7,5 A Priekiniai žibintai, priekinis plafonas, galinis plafonas.

F36
10 A Automagnetola, mobiliojo telefono prijungimo parengtis, oro
kondicionieriaus skydelis, diagnostikos jungtis EODB.

F37
5 A Stabdymo signalo žibintai, prietaisų skydelis.

F38
20 A Durų užraktas.

F43
15 A Stiklo valytuvų siurbliukas.

F47
20 A Vairuotojo pusės stiklų kėliklio varikliuko maitinimas.

F48
20 A Keleivio pusės stiklų kėliklio varikliuko maitinimas.

F49
5 A Pastatymo pagalbos procesorius, galinio apšvietimo
pertraukiklis, išoriniai elektra valdomi veidrodžiai, erdvinės
apsaugos signalizacijos procesorius.

F50
7,5 A Oro pagalvių procesorius.

F51
7,5 A Pertraukiklis ant stabdžių pedalo, pertraukiklis ant sankabos
pedalo, išorinių elektrinių veidrodžių jungiklis, centrinė
"Bluetooth" sistema.

F53
5 A Prietaisų skydelis, galiniai rūko žibintai.

158



Saugiklio pakeitimas



Ženklinimas





Laidumas (amperais)




Funkcijos


F41
7,5 A Šerkšno nutirpdymas nuo išorinių veidrodžių.

F94
15 A Cigarečių žiebtuvas.

F96
15 A Papildomos įrangos lizdas, 12 V.

F97
10 A Vairuotojo sėdynės šildymas.

F98
10 A Keleivio sėdynės šildymas.
