2014 Peugeot Bipper Omaniku käsiraamat (in Estonian)

135
5
TURVALISUS



Lapsed




RÖMER BabySafe Plus ISOFIX
(suurusklass E
)


Grupp 0+ : kuni 13 kg




Paigaldatakse seljaga sõidusuunas ISOFIX aluse abil, mis kinnitatakse rõngastesse A
.
ISOFIX aluse tugijala kõrgust tuleb reguleerida nii, et see toetuks sõiduki põrandale.


RÖMER Duo Plus ISOFIX
(suurusklass B1
)


Grupp 1 : 9 - 18 kg




Paigaldatakse näoga sõidusuunas.
Istmel on TOP TETHER nimeline ülemine rihm, mis kinnitatakse ISOFIX ülemise rõnga külge.
Istmel on kolm kallet : istuv asend, puhkeasend ja pikaliasend.
Seda lapseistet saab kasutada ka ilma ISOFIX kinnituskohtadeta istmetel.
Sellisel juhul tuleb iste kinnitada kolmepunktiturvavöö abil.

Kasutage lapseistme tootja poolt antud paigaldamise juhendit.

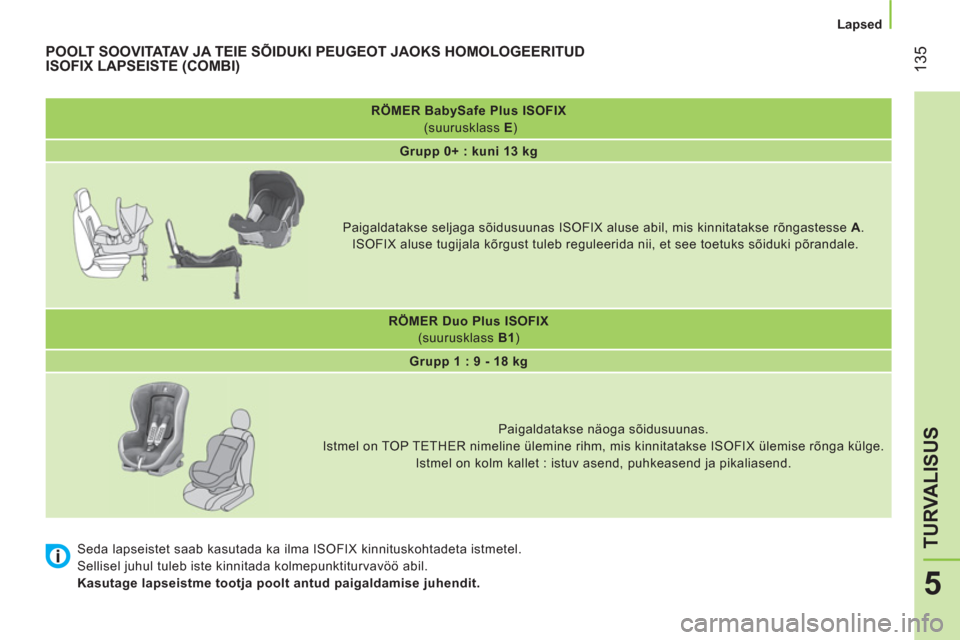

POOLT SOOVITATAV J A TEIE SÕIDUKI PEUGEOT JAOKS HOMOLOGEERITUD
ISOFIX LAPSEISTE (COMBI)

136



Lapsed


ISOFIX LAPSEISTMETE PAIGUTUS (KOMBI)

Vastavalt Euroopa määrustele on käesolevas tabelis ära toodud ISOFIX lapseistmete paigaldusvõimalused ISOFIX kinnituskohtadega
varustatud sõidukiistmetele.
Universaalsete ja pooluniversaalsete ISOFIX lapseistmete puhul on ISOFIX istme suurusklass, mida tähistavad vastavalt tähed A
- G
,
märgitud lapseistmele ISOFIX logo kõrvale.

IUF :
iste, kuhu saab paigaldada universaalset Isofix lapseistet, mis paigaldatakse Top Tether ülemise rihma abil näoga sõidusuunda.

IL-SU :
iste, kuhu saab paigaldada järgmist tüüpi pooluniversaalseid Isofix lapseistmeid :


- "seljaga sõidusuunas" "Top Tether" ülemise rihma või tugivardaga lapseistet,

- "näoga sõidusuunas", tugivardaga,
"Top Tether" rihma knnitamise õpetuse leiate peatükist "ISOFIX kinnitusseadmed".

X :
koht, kuhu ei saa paigaldada näidatud suuruses ISOFIX lapseistet.







Lapse kaal
/vastav vanus


Alla 10 kg
(grupp 0)

Kuni u. 6 kuud

Alla 10 kg
(grupp 0)

Alla 13 kg
(grupp 0+)

Kuni u. 1 aasta

9 - 18 kg (grupp 1)

u. 1 - 3 aastat


ISOFIX lapseistme

tü

üp


Häll

*


"seljaga

sõidusuunas

"



"seljaga
s
õidusuunas"



"näoga

sõidusuunas"



ISOFIX istme suurusklass


F


G


C


D


E


C


D


A


B


B1



Universaalsed ja

pooluniversaalsed

ISOFIX

l

apseistmed, mida

saab paigaldada
tagumistele kõrvalistmele


X



IL-SU


IL-SU


IUF


* Turvahälle ja "autovoodeid" ei saa juhi kõrvalistmele paigaldada.

137
6
LISAVARUSTUS



Pukseerimine

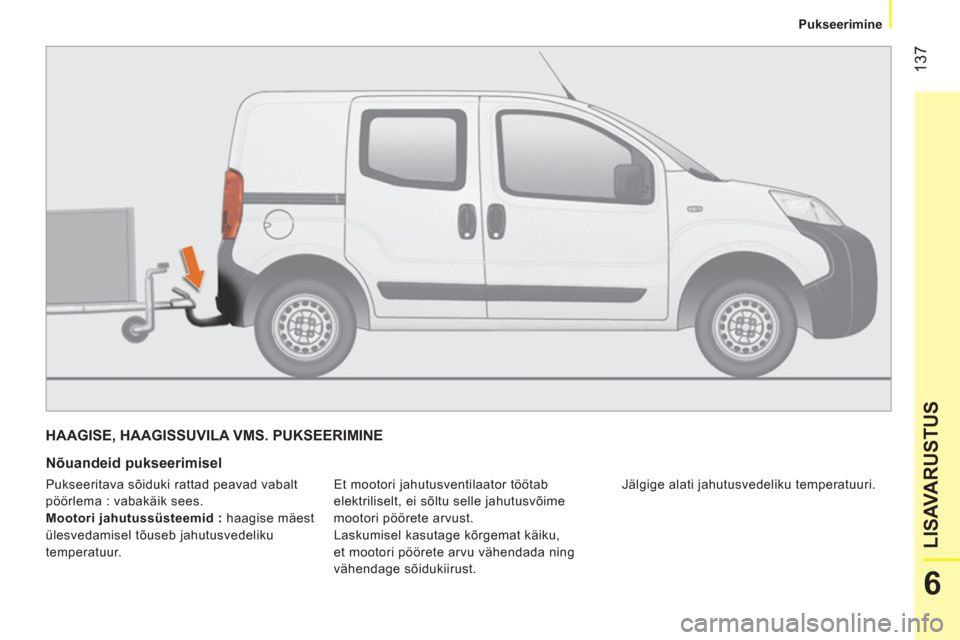

HAAGISE, HAAGISSUVILA VMS. PUKSEERIMINE


Nõuandeid pukseerimisel

Et mootori jahutusventilaator töötab
elektriliselt, ei sõltu selle jahutusvõime
mootori pöörete arvust.
Laskumisel kasutage kõrgemat käiku,
et mootori pöörete arvu vähendada ning
vähendage sõidukiirust. Jälgige alati jahutusvedeliku temperatuuri.
Pukseeritava sõiduki rattad peavad vabalt
pöörlema : vabakäik sees.

Mootori jahutussüsteemid :
haagise mäest
ülesvedamisel tõuseb jahutusvedeliku
temperatuur.

138

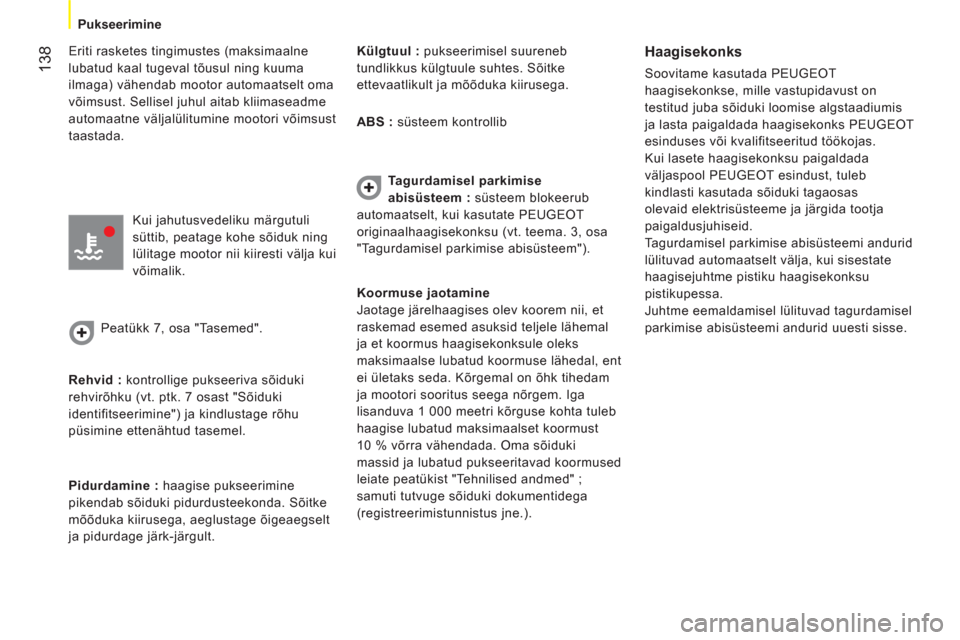

Pukseerimine



Eriti rasketes tingimustes (maksimaalne
lubatud kaal tugeval tõusul ning kuuma
ilmaga) vähendab mootor automaatselt oma
võimsust. Sellisel juhul aitab kliimaseadme
automaatne väljalülitumine mootori võimsust
taastada.
Kui jahutusvedeliku märgutuli
süttib, peatage kohe sõiduk ning
lülitage mootor nii kiiresti välja kui
võimalik.
Peatükk 7, osa "Tasemed".

Rehvid :
kontrollige pukseeriva sõiduki
rehvirõhku (vt. ptk. 7 osast "Sõiduki
identifitseerimine") ja kindlustage rõhu
püsimine ettenähtud tasemel.

Pidurdamine :
haagise pukseerimine
pikendab sõiduki pidurdusteekonda. Sõitke
mõõduka kiirusega, aeglustage õigeaegselt
ja pidurdage järk-järgult.
Külgtuul :
pukseerimisel suureneb
tundlikkus külgtuule suhtes. Sõitke
ettevaatlikult ja mõõduka kiirusega.

ABS :
süsteem kontrollib

Tagurdamisel parkimise
abisüsteem :
süsteem blokeerub
automaatselt, kui kasutate PEUGEOT
originaalhaagisekonksu (vt. teema. 3, osa
"Tagurdamisel parkimise abisüsteem").
Haagisekonks

Soovitame kasutada PEUGEOT
haagisekonkse, mille vastupidavust on
testitud juba sõiduki loomise algstaadiumis
ja lasta paigaldada haagisekonks PEUGEOT
esinduses või kvalifitseeritud töökojas.
Kui lasete haagisekonksu paigaldada
väljaspool PEUGEOT esindust, tuleb
kindlasti kasutada sõiduki tagaosas
olevaid elektrisüsteeme ja järgida tootja
paigaldusjuhiseid.
Tagurdamisel parkimise abisüsteemi andurid
lülituvad automaatselt välja, kui sisestate
haagisejuhtme pistiku haagisekonksu
pistikupessa.
Juhtme eemaldamisel lülituvad tagurdamisel
parkimise abisüsteemi andurid uuesti sisse.
Koormuse jaotamine
Jaotage järelhaagises olev koorem nii, et
raskemad esemed asuksid teljele lähemal
ja et koormus haagisekonksule oleks
maksimaalse lubatud koormuse lähedal, ent
ei ületaks seda. Kõrgemal on õhk tihedam
ja mootori sooritus seega nõrgem. Iga
lisanduva 1 000 meetri kõrguse kohta tuleb
haagise lubatud maksimaalset koormust
10 % võrra vähendada. Oma sõiduki
massid ja lubatud pukseeritavad koormused
leiate peatükist "Tehnilised andmed" ;
samuti tutvuge sõiduki dokumentidega
(registreerimistunnistus jne.).

139
6
LISAVARUSTUS


Varustus

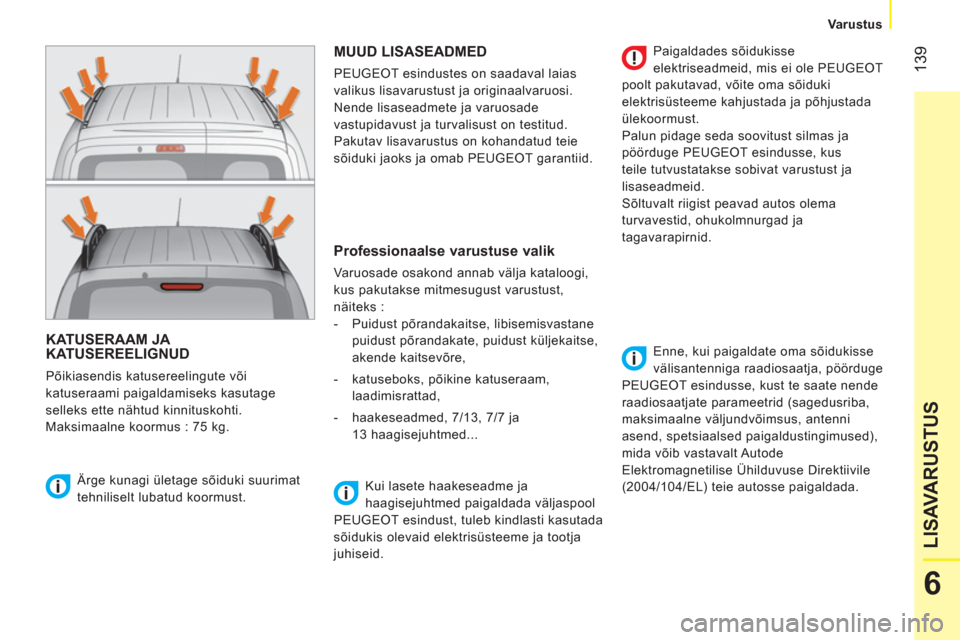

KATUSERAAM JA
KATUSEREELIGNUD
Põikiasendis katusereelingute või
katuseraami paigaldamiseks kasutage
selleks ette nähtud kinnituskohti.
Maksimaalne koormus : 75 kg.

MUUD LISASEADMED

PEUGEOT esindustes on saadaval laias
valikus lisavarustust ja originaalvaruosi.
Nende lisaseadmete ja varuosade
vastupidavust ja turvalisust on testitud.
Pakutav lisavarustus on kohandatud teie
sõiduki jaoks ja omab PEUGEOT garantiid.
Ärge kunagi ületage sõiduki suurimat
tehniliselt lubatud koormust.

Professionaalse varustuse valik

Varuosade osakond annab välja kataloogi,
kus pakutakse mitmesugust varustust,
näiteks :


- Puidust põrandakaitse, libisemisvastane
puidust põrandakate, puidust küljekaitse,
akende kaitsevõre,

- katuseboks, põikine katuseraam,
laadimisrattad,

- haakeseadmed, 7/13, 7/7 ja
13 haagisejuhtmed...
Paigaldades sõidukisse
elektriseadmeid, mis ei ole PEUGEOT
poolt pakutavad, võite oma sõiduki
elektrisüsteeme kahjustada ja põhjustada
ülekoormust.
Palun pidage seda soovitust silmas ja
pöörduge PEUGEOT esindusse, kus
teile tutvustatakse sobivat varustust ja
lisaseadmeid.
Sõltuvalt riigist peavad autos olema
turvavestid, ohukolmnurgad ja
tagavarapirnid.
Enne, kui paigaldate oma sõidukisse
välisantenniga raadiosaatja, pöörduge
PEUGEOT esindusse, kust te saate nende
raadiosaatjate parameetrid (sagedusriba,
maksimaalne väljundvõimsus, antenni
asend, spetsiaalsed paigaldustingimused),
mida võib vastavalt Autode
Elektromagnetilise Ühilduvuse Direktiivile
(2004/104/EL) teie autosse paigaldada. Kui lasete haakeseadme ja
haagisejuhtmed paigaldada väljaspool
PEUGEOT esindust, tuleb kindlasti kasutada
sõidukis olevaid elektrisüsteeme ja tootja
juhiseid.

140


Varustus




Spetsiaalne lisavarustus

PEUGEOT esinduses pakutakse veel ühte
tootesarja.

"Mugavus" :
termomoodul, peatoe küljes olev riidepuu,
lugemislamp, tagurdamisel parkimise
abisüsteem...

"Transport" :
pakiruumi põrandakate, võrk tagaukse
küljes, katuse piki- ja põikiraam,
katuseboksid...

"Stiil" :
ilukilbid, turvapoltide katted...
"Turvalisus" :
sissemurdmisvastane alarm, graveeringud
akendel, alkomeeter, autoapteek,
ohukolmnurk, istmekõrgendused ja
lapseistmed, rattaketid...

"Kaitse" :
kummimatid, vaipmatid, 3D matid,
külgturvapatjadega sobivad istmekatted,
porikummid ees ja taga...
"Multimeedia" :
autoraadiod, käed vabad varustus,
kõlarid, välised navigatsiooniseadmed,
radarihoiatus, WiFi...

PEUGEOT esinduses on müügil sõiduki
sisu ja kere puhastus- ja hooldusvahendid
(sealhulgas ''TECHNATURE'' sarja
ökoloogilised tooted), vedelikud
(klaasipesuvedelik...), värvi parandamise
pliiatsid ja aerosoolid, mis vastavad täpselt
teie sõiduki kerevärvile, täidised (rehvi
ajutise parandamise komplekti täidis...)...
Pedaalide blokeerumise vältimiseks :


- kontrollige, kas põrandapatid on õiges
asendis ja korralikult kinnitatud,

- ärge asetage mitut põrandamatti üksteise
peal

141
7
KIIRE ABI

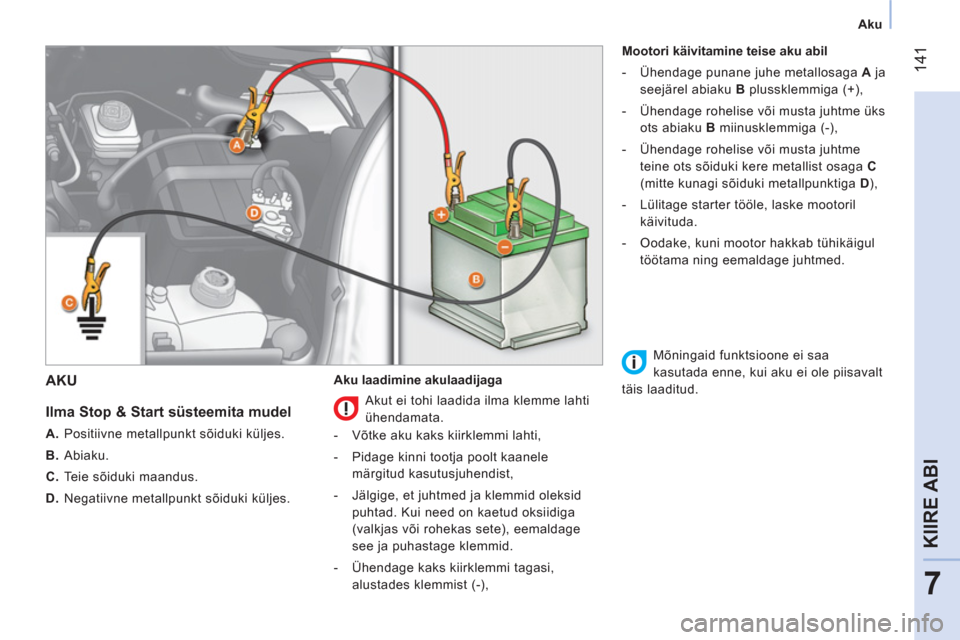

Aku


AKU


Ilma Stop & Start süsteemita mudel



A.
Positiivne metallpunkt sõiduki küljes.

B.
Abiaku.

C.
Teie sõiduki maandus.

D.
Negatiivne metallpunkt sõiduki küljes.
Aku laadimine akulaadijaga
Mootori käivitamine teise aku abil


- Ühendage punane juhe metallosaga A
ja
seejärel abiaku B
plussklemmiga (+),

- Ühendage rohelise või musta juhtme üks
ots abiaku B
miinusklemmiga (-),

- Ühendage rohelise või musta juhtme
teine ots sõiduki kere metallist osaga C
(mitte kunagi sõiduki metallpunktiga D
),

- Lülitage starter tööle, laske mootoril
käivituda.

- Oodake, kuni mootor hakkab tühikäigul
töötama ning eemaldage juhtmed.


Akut ei tohi laadida ilma klemme lahti
ühendamata.


- Võtke aku kaks kiirklemmi lahti,

- Pidage kinni tootja poolt kaanele
märgitud kasutusjuhendist,

- Jälgige, et juhtmed ja klemmid oleksid
puhtad. Kui need on kaetud oksiidiga
(valkjas või rohekas sete), eemaldage
see ja puhastage klemmid.

- Ühendage kaks kiirklemmi tagasi,
alustades klemmist (-),
Mõningaid funktsioone ei saa
kasutada enne, kui aku ei ole piisavalt
täis laaditud.

142



Aku

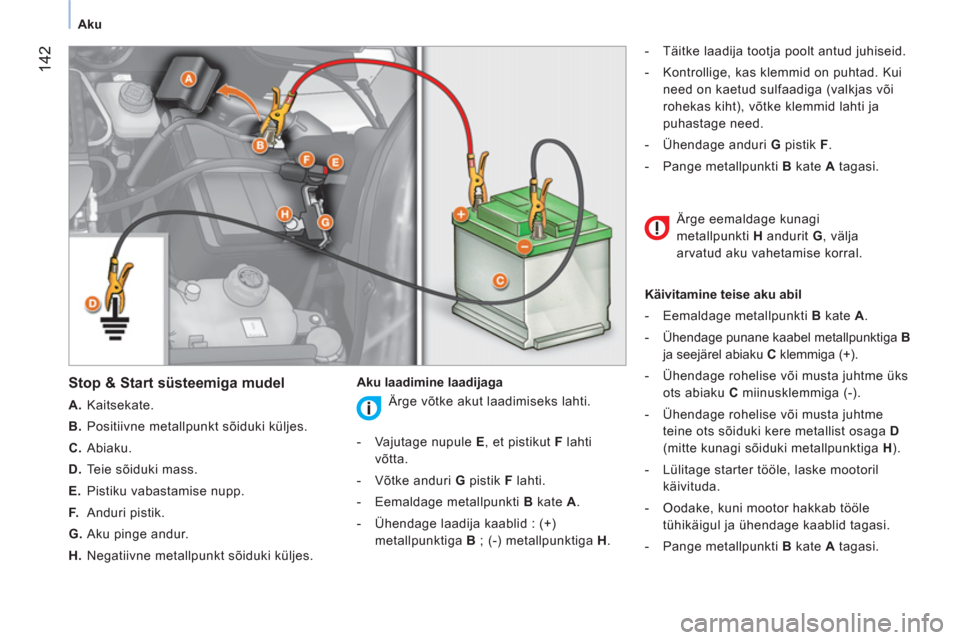

Stop & Start süsteemiga mudel



A.
Kaitsekate.

B.
Positiivne metallpunkt sõiduki küljes.

C.
Abiaku.

D.
Teie sõiduki mass.

E.
Pistiku vabastamise nupp.

F.
Anduri pistik.

G.
Aku pinge andur.

H.
Negatiivne metallpunkt sõiduki küljes.
Aku laadimine laadijaga
- Täitke laadija tootja poolt antud juhiseid.

- Kontrollige, kas klemmid on puhtad. Kui
need on kaetud sulfaadiga (valkjas või
rohekas kiht), võtke klemmid lahti ja
puhastage need.

- Ühendage anduri G
pistik F
.

- Pange metallpunkti B
kate A
tagasi.

Käivitamine teise aku abil


- Eemaldage metallpunkti B
kate A
.

- Ühendage punane kaabel metallpunktiga B

ja seejärel abiaku C
klemmiga (+).

- Ühendage rohelise või musta juhtme üks
ots abiaku C
miinusklemmiga (-).

- Ühendage rohelise või musta juhtme
teine ots sõiduki kere metallist osaga D
(mitte kunagi sõiduki metallpunktiga H
).

- Lülitage starter tööle, laske mootoril
käivituda.

- Oodake, kuni mootor hakkab tööle
tühikäigul ja ühendage kaablid tagasi.

- Pange metallpunkti B
kate A
tagasi.



Ärge võtke akut laadimiseks lahti.


- Vajutage nupule E
, et pistikut F
lahti
võtta.

- Võtke anduri G
pistik F
lahti.

- Eemaldage metallpunkti B
kate A
.

- Ühendage laadija kaablid : (+)
metallpunktiga B
; (-) metallpunktiga H
. Ärge eemaldage kunagi
metallpunkti H
andurit G
, välja
arvatud aku vahetamise korral.
