2014 Peugeot Bipper radio

2
Obsah
2. TECHNICKÉ
CHARAKTERISTIKY 60-684. ERGONOMIE a
POHODLÍ 96-113 SEZNÁMENÍ S
VOZIDLEM 4-213. TECHNOLOGIE NA
PALUBĚ 69-95 1. PŘIPRAVENI K
JÍZDĚ 22-59
Vně vozidla 4
Otevírání 5
Místo řidiče 6
Nákladový prostor 8
Uspořádání vzadu 10
Pohodlné sezení 11
Dobrý výhled 13
Správné větrání 14
Dobrý přehled 15
Bezpečnost
cestujících 16
Pohodlné řízení 17
Startování 19
Ekologicko-
ekonomický
způsob jízdy 20 Přístrojové desky 22
Kontrolky 23
Palivoměr 30
Teplota chladicí
kapaliny 30
Ukazatel 31
Dálkový ovladač 32
Klíč 34
Alarm 36
Otevírání 37
Zavírání 40
Ovladač světel 42
Ovládání stěračů 44
Regulátor
rychlosti 45


Ovladače u
volantu

46
Zpětná zrcátka 47
Ovládání oken 48
Nastavení volantu 49Manuální
převodovka 49
Řízená manuální
převodovka 51
Asistence při
rozjíždění do
svahu 55
Stop & Start 56Rozměry 60
Motory 66


Hmotnost vozidla
a přívěsu 68
Palubní počítač/
Konfi gurace -
Individualizace
vozidla 69
Zadní parkovací
asistent 73
Autorádio 74
Ovladače na
volantu 75
Systém handsfree
Bluetooth 78Přední sedadla 96
Skládací sedadlo
spolujezdce 98
Zadní sedadlo 99
Odmrazování a
odmlžování 103
Klimatizace 104
Vnitřní uspořádání
vpředu 107
Uspořádání
nákladového
prostroru 109
Vnitřní uspořádání
vzadu 111
Osvětlení interiéru -
stropní světla 113

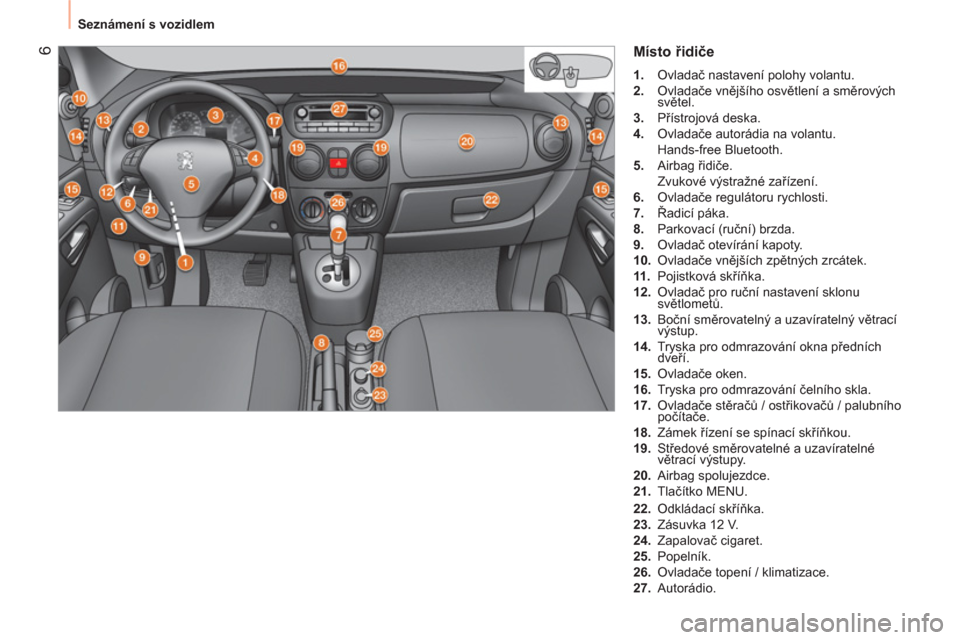

6

Seznámení s vozidlem

Místo řidiče



1.
Ovladač nastavení polohy volantu.

2.
Ovladače vnějšího osvětlení a směrových
světel.

3.
Přístrojová deska.

4.
Ovladače autorádia na volantu.
Hands-free Bluetooth.

5.
Airbag řidiče.
Zvukové výstražné zařízení.

6.
Ovladače regulátoru rychlosti.

7.
Řadicí páka.

8.
Parkovací (ruční) brzda.

9.
Ovladač otevírání kapoty.

10.
Ovladače vnějších zpětných zrcátek.

11 .
Pojistková skříňka.

12.
Ovladač pro ruční nastavení sklonu
světlometů.

13.
Boční směrovatelný a uzavíratelný větrací
výstup.

14.
Tryska pro odmrazování okna předních
dveří.

15.
Ovladače oken.

16.
Tryska pro odmrazování čelního skla.

17.
Ovladače stěračů / ostřikovačů / palubního
počítače.

18.
Zámek řízení se spínací skříňkou.

19.
Středové směrovatelné a uzavíratelné
větrací výstupy.

20.
Airbag spolujezdce.

21.
Tlačítko MENU.

22.
Odkládací skříňka.

23.
Zásuvka 12 V.

24.
Zapalovač cigaret.

25.
Popelník.

26.
Ovladače topení / klimatizace.

27.
Autorádio.

7
SEZNÁMENÍ S VOZIDLEM

Seznámení s vozidlem


Místo řidiče



1.
Ovladač nastavení polohy volantu.

2.
Ovladače vnějšího osvětlení a směrových
světel.

3.
Přístrojová deska.

4.
Ovladače autorádia na volantu.
Hands-free systém Bluetooth.

5.
Airbag řidiče.
Zvukové výstražné zařízení.

6.
Ovladače regulátoru rychlosti.

7.
Řadicí páka.

8.
Parkovací (ruční) brzda.

9.
Ovladač otevírání kapoty.

10.
Ovladače vnějších zpětných zrcátek.

11 .
Pojistková skříňka.

12.
Ruční nastavení sklonu světlometů.

13.
Boční směrovatelný a uzavíratelný větrací
výstup.

14.
Tryska pro odmrazování okna předních
dve
ří.

15.
Ovladače otevírání oken.

16.
Tryska pro odmrazování čelního skla.

17.
Ovladače stěračů / ostřikovačů / palubního
počítače.

18.
Zámek řízení se spínací skříňkou.

19.
Středové směrovatelné a uzavíratelné
větrací výstupy.

20.
Airbag spolujezdce.

21.
Tlačítko MENU.

22.
Odkládací skříňka.

23.
Zásuvka 12 V.

24.
Zapalovač.

25.
Popelník.

26.
Ovladače topení / klimatizace.

27.
Autorádio.

22



Místo řidiče


PŘÍSTROJOVÉ DESKY



1.
Ukazatel ujetých kilometrů/mil

2.
Displej

3.
Palivoměr

4.
Ukazatel teploty chladicí kapaliny

5.
Otáčkoměr


Přístrojová deska s displejem úrovně 1
Přístrojová deska s displejem úrovně 2

Displej úrovně 1 na přístrojové desce



- Čas

- Počet ujetých kilometrů/mil

- Palubní počítač - jízdní dosah vozidla,
průměrná spotřeba, průměrná rychlost

- Korekce sklonu světlometů

- Programovatelná výstraha na překročení
rychlosti

- Ukazatel změny rychlostního stupně

- Systém Stop & Start

- Aktivace nebo dezaktivace airbagu
spolujezdce



Displej úrovně 2 přístrojové desky



- Čas

- Datum

- Rádio
- Počet ujetých kilometrů/mil

- Vnější teplota

- Zvolené režimy a převodové stupně
řízené manuální převodovky

- Palubní počítač - jízdní dosah, průměrná
spotřeba, průměrná rychlost

- Korekce sklonu světlometů

- Programovatelná výstraha na překročení
rychlosti

- Volba jazyka zobrazování informací

- Ukazatel změny rychlostního stupně

- Systém Stop & Start

- Aktivace nebo dezaktivace airbagu
spolujezdce

- Aktivace nebo dezaktivace
automatického zamykání dveří za jízdy

71
3
TECHNOLOGIE NA PALUBĚ

Nabídka Menu


Nabídka...

Stiskněte
…


Podnabídka ...

Stiskněte...


Zvolte ...


Potvrďte a
ukončete



Umožňuje...


3

Seřízení
času Hodiny Zvýšit
Seřídit hodiny
Snížit
Časový cyklus 24 h
Zvolit režim zobrazování hodin.
12 h

4
Seřízení data Rok/Měsíc/Den Zvýšit
Seřídit datum.
Snížit

5
Autorádio ON
Zobrazit název stanice.
Zobrazit číslo skladby na CD.
OFF

6
Autoclose Za jízdy ON
Aktivovat/deaktivovat automat.
zamknutí dveří při překročení
rychlosti 20 km/h. OFF

7

Měrná
jednotka Vzdálenost Km
Zvolit jednotku zobrazování
vzdálenosti.
Míle
Teplota

°C
Zvolit jednotku zobrazování
teploty.
°F
Spotřeba km/l
Zvolit jednotku zobrazování
spotřeby.
l/100 km

8
Jazyk

Seznam
disponibilních jazyků
Zvolit jazyk zobrazování.

9

Hlasitost
hlášení Zvýšit Zvýšit/snížit hlasitost signalizace
a výstrah (změna hlasitosti je
okamžitá při stisknutí tlačítka). Snížit

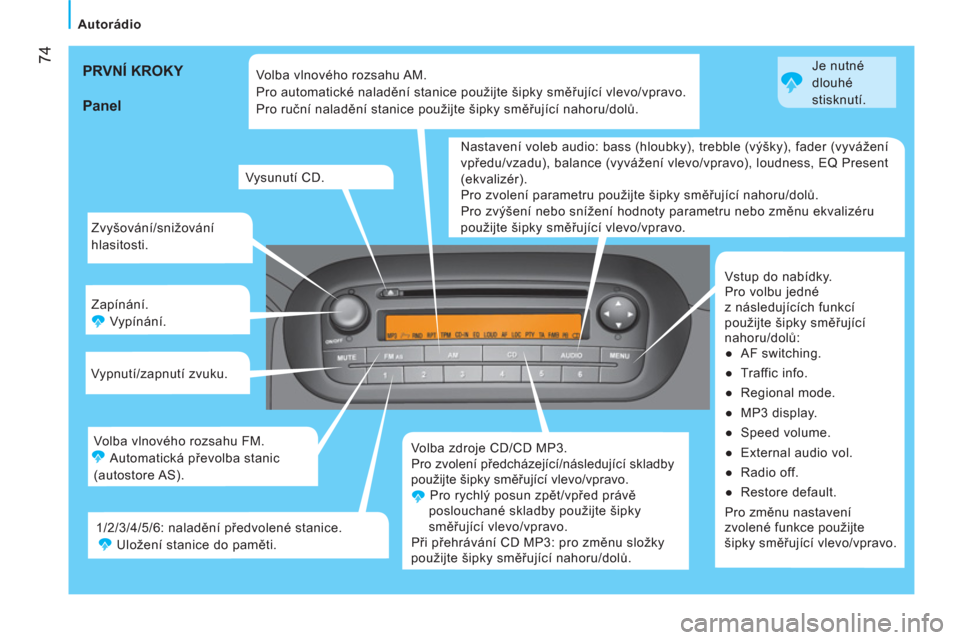

74



Autorádio


Zvyšování/snižování
hlasitosti.
Zapínání.
Vypínání.
Vypnutí/zapnutí zvuku.
Volba zdroje CD/CD MP3.
Pro zvolení předcházející/následující skladby
použijte šipky směřující vlevo/vpravo.
Pro rychlý posun zpět/vpřed právě
poslouchané skladby použijte šipky
směřující vlevo/vpravo.
Při přehrávání CD MP3: pro změnu složky
použijte šipky směřující nahoru/dolů. Nastavení voleb audio: bass (hloubky), trebble (výšky), fader (vyvážení
vpředu/vzadu), balance (vyvážení vlevo/vpravo), loudness, EQ Present
(ekvalizér).
Pro zvolení parametru použijte šipky směřující nahoru/dolů.
Pro zvýšení nebo snížení hodnoty parametru nebo změnu ekvalizéru
použijte šipky směřující vlevo/vpravo.
Vstup do nabídky.
Pro volbu jedné
z následujících funkcí
použijte šipky směřující
nahoru/dolů:


●
AF switching.

●
Traffic info.

●
Regional mode.

●
MP3 display.

●
Speed volume.

●
External audio vol.

●
Radio off.

●
Restore default.
Pro změnu nastavení
zvolené funkce použijte
šipky směřující vlevo/vpravo.

Vysunutí CD.
Volba vlnového rozsahu FM.
Automatická převolba stanic
(autostore AS). Volba vlnového rozsahu AM.
Pro automatické naladění stanice použijte šipky směřující vlevo/vpravo.
Pro ruční naladění stanice použijte šipky směřující nahoru/dolů.
1/2/3/4/5/6: naladění předvolené stanice.
Uložení stanice do paměti.


Panel

PRVNÍ KROKY
Je nutné
dlouhé
stisknutí.

75
3
TECHNOLOGIE NA PALUBĚ



Autorádio

ZÁKLADNÍ FUNKCE


Ovladače u
volantu

Zvýšení hlasitosti.

Vypnutí/Zapnutí zvuku
.

Handsfree sada Bluetooth * .

Snížení hlasitosti.
RADIO: volba předchozí rozhlasové
stanice.
CD: předchozí skladba.
CD MP3: předchozí adresář.


Změna zdroje zvuku: RADIO/CD/
CD MP3.
Volba vlnového rozsahu:
FM1/FM2/FMT/MW/LW.

Handsfree sada Bluetooth * .

RADIO: Volba další uložené rozhlasové
stanice.
CD: následující skladba.
CD MP3: následující adresář.
*
Více informací o používání handsfree sady
Bluetooth naleznete v příslušných odstavcích.

76



Autorádio


NABÍDKA „FUNKCE AUDIO“


Systém RDS „AF Switching“

Systém RDS (Radio Data System)
Vám umožňuje stále poslouchat tutéž
rozhlasovou stanici bez ohledu na změny
její vysílací frekvence při přejíždění z jedné
oblasti do druhé. Autorádio neustále
vyhledává vysílač, který stanici vysílá
v nejlepší zvukové kvalitě.
Stiskněte tlačítko „
“ nebo „
“ pro aktivaci
(ON) nebo dezaktivaci (OFF) funkce RDS.
V rozsahu FM se na displeji objeví „AF“,
pokude je funkce RDS aktivovaná a pokud
stanice vysílá v režimu RDS.


Dopravní informace „Traffic Info“

Bez ohledu na právě poslouchaný zdroj
zvuku bude přednostně vysílána blesková
dopravní informace.
Systém EON (Enhanced Other Networks)
vzájemně spojuje stanice příslušející ke
stejné síti. Umožňuje tak vysílat dopravní
informaci vysílanou jinou než právě
poslouchanou stanicí, pokud náleží ke
stejné síti stanic.

Režim sledování regionálního vysílání
„Regional Mode“
Některé rozhlasové stanice, sdružené v síti,
vysílají regionální programy v jednotlivých
regionech, které obsluhují. Režim
sledování regionálního vysílání umožňuje
upřednostňovat poslech určitého programu.
Stiskněte tlačítko „
“ nebo „
“ pro aktivaci
(ON) nebo dezaktivaci (OFF) funkce REG.
V rozsahu FM se na displeji zobrazí „LOC“,
pokud je aktivovaná funkce REG a pokud
má rozhlasová stanice nějakou místní
frekvenci.


Zobrazení MP3 „MP3 Display“

Stiskněte tlačítko „
“ nebo „
“ pro
zobrazení čísla zvukové stopy nebo
informací o CD MP3 (Interpret/Album/
Složka/Soubor/Titul/Uplynulý čas).


Automatické řízení úrovně hlasitosti
„Speed Volume“
Stiskněte tlačítko „
“ nebo „
“ pro
minimalizaci (LOW), maximalizaci (HIGH)
nebo dezaktivaci (OFF) automatického
upravování úrovně hlasitosti v závislosti na
rychlosti vozidla. Úroveň hlasitosti dopravních informací je
nezávislá na úrovni hlasitosti ostatních
zdrojů zvuku. Můžete ji seřídit pomocí
ovladače úrovně hlasitosti v průběhu
vysílání; toto nastavení bude uloženo do
paměti pro příští vysílání.
Stiskněte tlačítko „  “ nebo „
“ pro aktivaci
(ON) nebo dezaktivaci (OFF) funkce TA.
V rozsahu FM se na displeji objeví „TA“,
pokud je aktivována funkce TA, a „TPM“,
pokud rozhlasová stanice vysílá dopravní
informace.


Úroveň hlasitosti vnějšího zdroje
zvuku „External Audio Vol“
Stiskněte tlačítko „
“ nebo „
“ pro
snížení (až na 0), zvýšení (až na 40) nebo
dezaktivaci (OFF) úrovně hlasitosti vnějšího
zdroje zvuku (například: sada hands free).


Programované vypnutí „Radio Off“

Stiskněte tlačítko „
“ nebo „
“ pro
naprogramování doby pro vypnutí rádia
v rozsahu „00 MIN“ nebo „20 MIN“.
Tento odpočet je zahájen při zavřených
dveřích s klíčem v poloze STOP
.


Hodnoty v základním nastavení
„Restore Default“
Stiskněte tlačítko „
“ nebo „
“ pro použití
změněných hodnot (NO) nebo pro obnovu
hodnot v základním nastavení (YES).
V průběhu nulování nakonfigurovaných
hodnot se na displeji zobrazuje „Restoring“. „MP3“ se na displeji objeví, jestliže je funkce
aktivovaná a CD obsahuje zvukové záznamy
ve formátu MP3. Stiskněte tlačítko MENU
autorádia pro vstup do
nabídky „Funkce Audio“.
Stiskněte tlačítko „
“ nebo
„
“ ke zvolení jedné z funkcí
audio k následné konfiguraci.
