156



Výměna pojistky

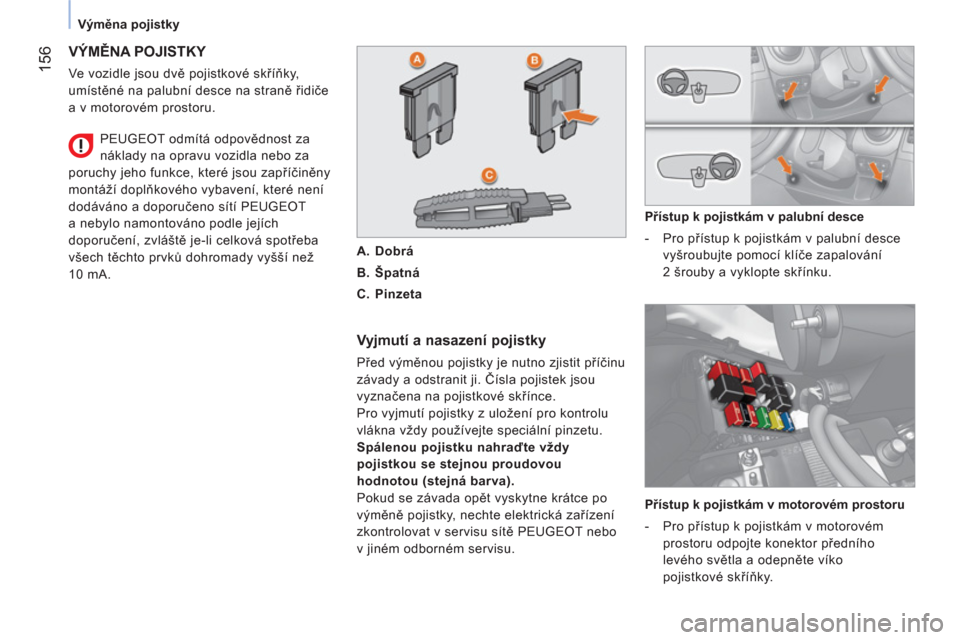

VÝMĚNA POJISTKY

Ve vozidle jsou dvě pojistkové skříňky,
umístěné na palubní desce na straně řidiče
a v motorovém prostoru.

Vyjmutí a nasazení pojistky

Před výměnou pojistky je nutno zjistit příčinu
závady a odstranit ji. Čísla pojistek jsou
vyznačena na pojistkové skřínce.
Pro vyjmutí pojistky z uložení pro kontrolu
vlákna vždy používejte speciální pinzetu.

Spálenou pojistku nahraďte vždy
pojistkou se stejnou proudovou
hodnotou (stejná barva).
Pokud se závada opět vyskytne krátce po
výměně pojistky, nechte elektrická zařízení
zkontrolovat v servisu sítě PEUGEOT nebo
v jiném odborném servisu.

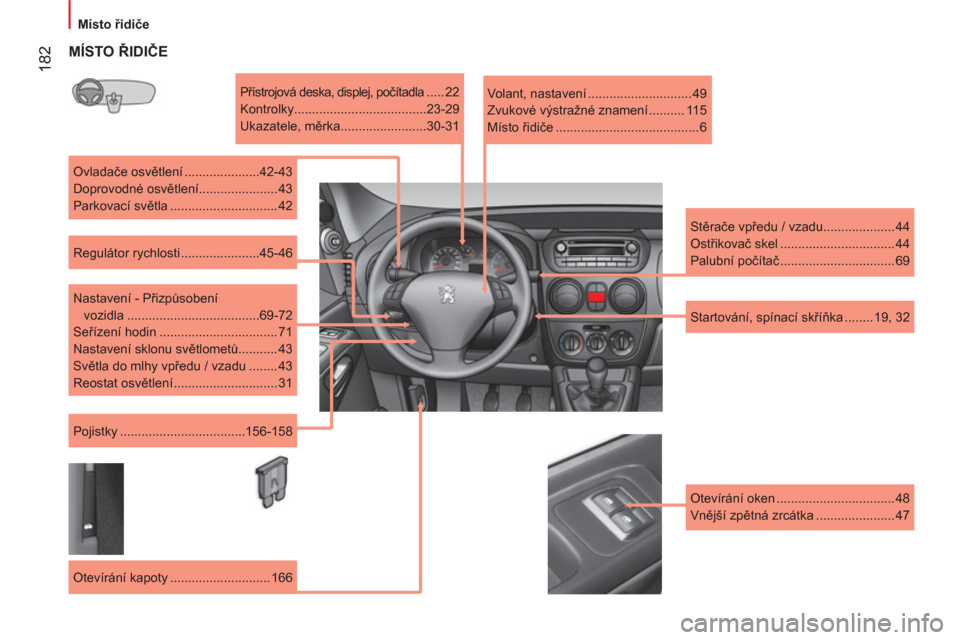

Přístup k pojistkám v palubní desce


- Pro přístup k pojistkám v palubní desce
vyšroubujte pomocí klíče zapalování
2 šrouby a vyklopte skřínku.
PEUGEOT odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce, které jsou zapříčiněny
montáží doplňkového vybavení, které není
dodáváno a doporučeno sítí PEUGEOT
a nebylo namontováno podle jejích
doporučení, zvláště je-li celková spotřeba
všech těchto prvků dohromady vyšší než
10 mA.

A.
Dobrá

B.
Špatná

C.
Pinzeta


Přístup k pojistkám v motorovém prostoru


- Pro přístup k pojistkám v motorovém
prostoru odpojte konektor předního
levého světla a odepněte víko
pojistkové skříňky.

157
7
RYCHLÁ POMOC



Výměna pojistky



Tabulka pojistek v palubní desce na
straně řidiče


Označení


Proudová
hodnota



Funkce


F12
7,5 A Napájení pravého potkávacího světla.

F13
7,5 A Napájení levého potkávacího světla - korektor sklonu
světlometů.

F31
5 A Vypínač napájení řídicí jednotky motoru.

F32
7,5 A Přední světlo - přední stropní světlo - zadní stropní světlo.

F36
10 A Autorádio - připravená instalace pro mobilní telefon -
ovládací panel klimatizace - zásuvka diagnostiky EOBD.

F37
5 A Brzdové světlo - přístrojová deska.

F38
20 A Zamykání dveří.

F43
15 A Čerpadlo ostřikovače skla.

F47
20 A Napájení motorku ovládání okna řidiče.

F48
20 A Napájení motorku ovládání okna spolujezdce.

F49
5 A Řídicí jednotka parkovacího asistenta - vypínač osvětlení
vzadu - elektrická vnější zpětná zrcátka - řídicí jednotka
alarmu.

F50
7,5 A Řídicí jednotka airbagů.

F51
7,5 A Spínač na brzdovém pedálu - spínač na spojkovém pedálu -
ovládání elektrických zpětných zrcátek - centrála systému
Bluetooth.

F53
5 A Přístrojová deska - zadní světla do mlhy.

158



Výměna pojistky




Označení


Proudová
hodnota



Funkce


F41
7,5 A Odmrazování vnějších zpětných zrcátek.

F94
15 A Zapalovač cigaret.

F96
15 A Zásuvka příslušenství 12 V.

F97
10 A Vyhřívané sedadlo řidiče.

F98
10 A Vyhřívané sedadlo spolujezdce.

159
7
RYCHLÁ POMOC



Výměna pojistky




Označení


Proudová
hodnota


Funkce


F01
60 A Řídicí jednotka.

F02
40 A Ventilátor kabiny.

F03
20 A Napájení startéru.

F04
40 A Napájení čerpadla hydraulického bloku ABS.

F06
30 A Ovládání jednorychlostního ventilátoru chlazení motoru.

F07
40 A Ovládání ventilátoru chlazení motoru na vysokou rychlost.

F08
30 A Čerpadlo skupiny klimatizace.

F09
15 A Kabel závěsného zařízení.

F10
10 A Zvukové výstražné zařízení.

F11
10 A Napájení druhého stupně řízení motoru.

F14
15 A Dálková světla.

F15
15 A
Zásuvka příslušenství 12 V.


Pojistky v motorovém
prostoru

160



Výměna pojistky




Označení


Proudová
hodnota


Funkce


F16
7,5 A Řídicí jednotka motoru - řídicí jednotka a volič automatizované manuální převodovky - cívka relé T20.

F17
15 A Napájení cívky zapalování, vstřikovačů, řídicí jednotka motoru (1,3 HDi).

F18
7,5 A Řídicí jednotka motoru (1,3 HDi) - cívka relé T09 (1,3 HDi).

F19
7,5 A Kompresor klimatizace.

F20
30 A Napájení vyhřívaného zad. okna, odmrazování vněších zpětných zrcátek.

F21
15 A Palivové čerpadlo (1,4 benzín a 1,3 HDi).

F22
20 A Řídicí jednotka motoru (1,3 HDi).

F23
20 A Napájení elektromagnetických ventilů bloku ABS.

F24
7,5 A ABS.

F30
15 A Světla do mlhy.


F81
60 A Jednotka žhavení (1,3 HDi).

F82
30 A Čerpadlo manuální řízené převodovky - napájení manuální řízené převodovky.

F84
10 A Řídicí jednotka a elektromagnetické ventily automatizované manuální převodovky.

F85
30 A Zapalovač cigaret - zásuvka 12 V.

F87
7,5 A Světla zpětného chodu - snímač přítomnosti vody v naftě - průtokoměr - cívky relé T02, T05, T14, T17 a
T19 (kromě 1,3 HDi).

5 A Světla zpětného chodu - snímač přítomnosti vody v naftě - průtokoměr - cívky relé T02, T05, T14, T17 a
T19 - snímač stavu nabití akumulátoru (1,3 HDi).
