Page 146 of 192

144
Výměna kola
VÝMĚNA KOLA
Zaparkování vozidla
V rámci možností zastavte vozidlo na
vodorovném, stabilním a nekluzkém
povrchu.
Zatáhněte páku parkovací brzdy, vypněte
zapalování a zařaďte první převodový
stupeň (ve svahu).
Ujistěte se, zda všichni cestující vystoupili a
zda se nacházejí v bezpečné zóně.
Je-li to možné, podložte klínem kolo
úhlopříčně protilehlé vyměňovanému kolu.
Nářadí
Nářadí je uložené v brašně umístěné za
sedadlem řidiče (lehká dodávka) nebo za
zadním sedadlem (kombi).
1.
Klíč na demontáž kola.
2.
Vodítko pro vystředění.
3.
Šroubovák.
4.
Zvedák s klikou.
5.
Oko pro vlečení vozidla.
Zvedák a nářadí je určeno pouze pro vaše
vozidlo. Nepoužívejte je k jiným účelům.
Neležte pod vozidlem je-li nadzvednuto
pouze zvedákem; použijte stojánky.
Vyjmutí náhradního kola
Upevňovací šroub náhradního kola je
umístěný v zadní levé části na prahu
nákladového prostoru.
1.
Povolte šroub upevňující kolo s pomocí
klíče na demontáž kola.
2.
Vytočte jej až na do mezní polohy pro
odvinutí lanka navijáku.
3.
Vysuňte náhradní kolo s pomocí klíče.
4.
Vysuňte kryt A
směrem nahoru.
5.
Vyjměte lanko B
z jeho uložení.
6.
Uvolněte náhradní kolo a položte ho
vedle vyměňovaného kola.
Page 147 of 192

145
7
RYCHLÁ POMOC
Výměna kola
Demontáž
1.
Znehybněte vozidlo na vodorovném,
stabilním a nekluzkém podkladu. Zatáhněte
parkovací brzdu. Vypněte zapalování a
zařaďte první převodový stupeň nebo
zpátečku, podle sklonu svahu.
2.
Sundejte ozdobný kryt kola (velké
provedení) jeho přitažením klíčem na
demontáž kola 1
v místě průchodu ventilku.
Zasuňte šroubovák 3
do vybrání v
ozdobné krytce (malé provedení) a
zapáčením ji uvolněte.
3.
Povolte šrouby kola klíčem na demontáž
kola.
4.
Umístěte zvedák pod karoserii v
souladu s nákrem, a to do opěrného
místa označeného A
(v prohlubni v
podélníku), které se nachází co nejblíže
vyměňovanému kolu.
5.
Vytočte zvedák 4
tak, aby se jeho spodní
patka opřela o zem. Ujistěte se, že
se patka zvedáku nachází svisle pod
zvoleným opěrným místem.
6.
Zvedněte vozidlo.
7.
Vyšroubujte šrouby a sejměte kolo.
Opětné uložení kola
1.
Nainstalujte držák na kolo.
2.
Dejte lanko B
na jeho místo.
3.
Spusťte kryt A
dolů.
4.
Umístěte kolo.
5.
Otáčením klíče ve směru hodinových
ručiček kompletně zvedněte náhradní
kolo.
Page 148 of 192
146
Výměna kola
Zpětná montáž kola
6.
Nasaďte zpět ozdobný kryt, přičemž jej
umístěte výřezem proti ventilku, poté jej
přitlačte dlaní ruky.
7.
Uložte nářadí a kolo.
8.
Ověřte tlak nahuštení pneumatiky kola
(viz „Identifikace“) a nechte ověřit jeho
vyvážení. Rubrika 8, část „Identifikační prvky“
informuje o umístění štítku s pokyny
pro pneumatiky.
Nechte co nejdříve zkontrolovat utažení
šroubů a nahuštění pneumatiky náhradního
kola v servisu sítě PEUGEOT nebo v jiném
odborném servisu.
1.
Nasaďte kolo s pomocí vodítka pro
vystředění 2
.
2.
Zašroubujte 3 šrouby rukou a vyjměte
středicí vodítko. Našroubujte 4. šroub.
3.
Proveďte předběžné utažení klíčem na
demontáž kola 1
.
4.
Stočte zvedák 4
a odkliďte jej.
5.
Dotáhněte šrouby kola klíčem na
demontáž kola 1
. Rovněž nechte urychleně opravit
a namontovat zpět původní kolo v
servisu sítě PEUGEOT nebo v jiném
odborném servisu.

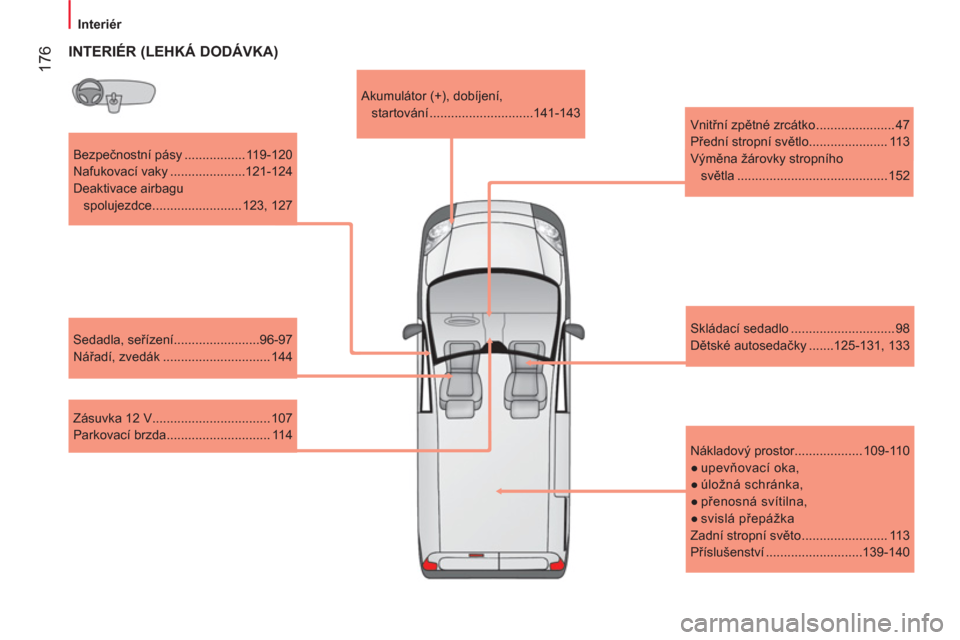

Page 178 of 192
176
Interiér
Bezpečnostní pásy ................. 119-120
Nafukovací vaky .....................121-124
Deaktivace airbagu
spolujezdce ......................... 123, 127
Sedadla, seřízení........................96-97
Nářadí, zvedák .............................. 144
Skládací sedadlo ............................. 98
Dětské autosedačky .......125-131, 133
Zásuvka 12 V................................. 107
Parkovací brzda............................. 114
Akumulátor (+), dobíjení,
startování .............................141-143
INTERIÉR (LEHKÁ DODÁVKA)
Nákladový prostor................... 109-110
●
upevňovací oka,
●
úložná schránka,
●
přenosná svítilna,
●
svislá přepážka
Zadní stropní světo ........................ 113
Příslušenství ...........................139-140
Vnitřní zpětné zrcátko ...................... 47
Přední stropní světlo...................... 113
Výměna žárovky stropního
světla .......................................... 152
Page 179 of 192
177
8
UMÍSTĚNÍ
Interiér
INTERIÉR (LEHKÁ DODÁVKA)
Vnitřní zpětné zrcátko ...................... 47
Přední stropní světlo...................... 113
Výměna žárovky stropního
světla .......................................... 152
Skládací sedadlo ............................. 98
Dětské autosedačky .......125-131, 133
Zásuvka 12 V................................. 107
Parkovací brzda............................. 114 Akumulátor (+), dobíjení,
startování .............................141-143
Bezpečnostní pásy ................. 119-120
Nafukovací vaky .....................121-124
Neutralizace airbagu
spolujezdce ......................... 123, 127
Sedadla, seřizování ....................96-97
Nářadí, zvedák .............................. 144
Nákladový prostor.......................... 109
●
upevňovací oka,
●
odkládací schránka,
●
přenosná svítilna,
●
svislá přepážka.
Zadní stropní světlo ....................... 113
Příslušenství ...........................139-140
Page 180 of 192

178
Interiér
Bezpečnostní pásy vpředu ..... 119-120
Nafukovací vaky .....................121-124
Deaktivace airbagu
spolujezdce ......................... 123, 127
Přední sedadla, seřízení.............96-97
Zásuvka 12 V................................. 107
Parkovací brzda............................. 114
Akumulátor (+), dobíjení,
startování .............................141-143
Vnitřní zpětné zrcátko ...................... 47
Přední stropní světlo...................... 113
Výměna žárovky stropního
světla .......................................... 152
Zadní lavice ..............................99-100
Bezpečnostní pásy vzadu....... 119-120
Dětské
autosedačky ........ 125-130, 132-133
Úchyty ISOFIX ........................134-136
Uspořádání vzadu ......................... 111
●
upevňovací oka,
●
síť pro zadržení zavazadel,
●
kryt zavazadlového prostoru.
Zadní stropní světlo ....................... 113
Nářadí, zvedák, sada
pro dočasnou
opravu pneumatiky ......144, 147-148
Příslušenství ...........................139-140
INTERIÉR (KOMBI)
Skládací sedadlo ............................. 98
Page 181 of 192

179
8
UMÍSTĚNÍ
Interiér
INTERIÉR (KOMBI)
Vnitřní zpětné zrcátko ...................... 47
Přední stropní světlo...................... 113
Výměna žárovky stropního
světla .......................................... 152
Skládací sedadlo ............................. 98
Zásuvka 12 V................................. 107
Parkovací brzda............................. 114 Akumulátor (+), dobíjení,
startování .............................141-143
Bezpečnostní pásy vpředu ..... 119-120
Nafukovací vaky .....................121-124
Neutralizace airbagu
spolujezdce ......................... 123, 127
Přední sedadla, seřízení.............96-97
Zadní lavice ..............................99-100
Bezpečnostní pásy vzadu....... 119-120
Dětské
autosedačky ........ 125-130, 132-133
Úchyty ISOFIX ........................134-136
Uspořádání vzadu ......................... 111
●
upevňovací oka,
●
síť pro zadržení zavazadel,
●
kryt zavazadlového prostoru.
Zadní stropní světlo ....................... 113
Nářadí, zvedák, sada pro dočasnou
opravu pneumatiky ......144, 147-148
Příslušenství ...........................139-140
Page 182 of 192

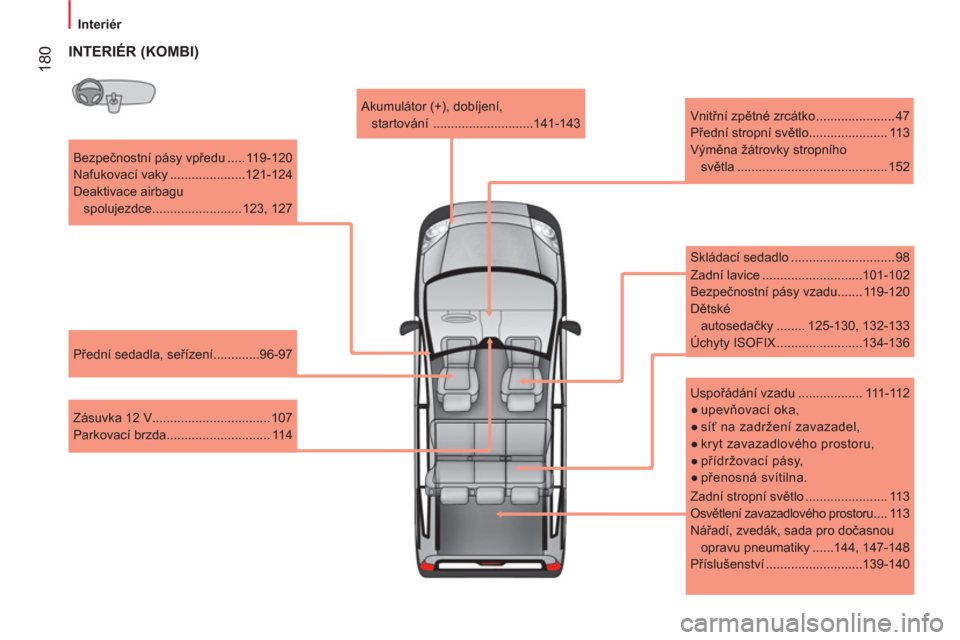

180
Interiér
Bezpečnostní pásy vpředu ..... 119-120
Nafukovací vaky .....................121-124
Deaktivace airbagu
spolujezdce ......................... 123, 127
Přední sedadla, seřízení.............96-97
Zásuvka 12 V................................. 107
Parkovací brzda............................. 114
Akumulátor (+), dobíjení,
startování ............................141-143
Vnitřní zpětné zrcátko ...................... 47
Přední stropní světlo...................... 113
Výměna žátrovky stropního
světla .......................................... 152
Zadní lavice ............................101-102
Bezpečnostní pásy vzadu....... 119-120
Dětské
autosedačky ........ 125-130, 132-133
Úchyty ISOFIX ........................134-136
Uspořádání vzadu .................. 111-112
●
upevňovací oka,
●
síť na zadržení zavazadel,
●
kryt zavazadlového prostoru,
●
přídržovací pásy,
●
přenosná svítilna.
INTERIÉR (KOMBI)
Skládací sedadlo ............................. 98
Zadní stropní světlo ....................... 113
Osvětlení zavazadlového prostoru .... 113
Nářadí, zvedák, sada pro dočasnou
opravu pneumatiky ......144, 147-148
Příslušenství ...........................139-140
