2014 Peugeot Bipper hmotnost

2
Obsah
2. TECHNICKÉ
CHARAKTERISTIKY 60-684. ERGONOMIE a
POHODLÍ 96-113 SEZNÁMENÍ S
VOZIDLEM 4-213. TECHNOLOGIE NA
PALUBĚ 69-95 1. PŘIPRAVENI K
JÍZDĚ 22-59
Vně vozidla 4
Otevírání 5
Místo řidiče 6
Nákladový prostor 8
Uspořádání vzadu 10
Pohodlné sezení 11
Dobrý výhled 13
Správné větrání 14
Dobrý přehled 15
Bezpečnost
cestujících 16
Pohodlné řízení 17
Startování 19
Ekologicko-
ekonomický
způsob jízdy 20 Přístrojové desky 22
Kontrolky 23
Palivoměr 30
Teplota chladicí
kapaliny 30
Ukazatel 31
Dálkový ovladač 32
Klíč 34
Alarm 36
Otevírání 37
Zavírání 40
Ovladač světel 42
Ovládání stěračů 44
Regulátor
rychlosti 45


Ovladače u
volantu

46
Zpětná zrcátka 47
Ovládání oken 48
Nastavení volantu 49Manuální
převodovka 49
Řízená manuální
převodovka 51
Asistence při
rozjíždění do
svahu 55
Stop & Start 56Rozměry 60
Motory 66


Hmotnost vozidla
a přívěsu 68
Palubní počítač/
Konfi gurace -
Individualizace
vozidla 69
Zadní parkovací
asistent 73
Autorádio 74
Ovladače na
volantu 75
Systém handsfree
Bluetooth 78Přední sedadla 96
Skládací sedadlo
spolujezdce 98
Zadní sedadlo 99
Odmrazování a
odmlžování 103
Klimatizace 104
Vnitřní uspořádání
vpředu 107
Uspořádání
nákladového
prostroru 109
Vnitřní uspořádání
vzadu 111
Osvětlení interiéru -
stropní světla 113

21


Omezte příčiny zvýšené spotřeby


Rozložte hmotnost nákladu rovnoměrně na celé vozidlo; nejtěžší
zavazadla umístěte na podlahu zavazadlového prostoru, co nejblíže k
zadním sedadlům.
Omezte zatížení vozidla a minimalizujte aerodynamický odpor
(střešní tyčový nosič, střešní zahrádka, nosič jízdních kol, přívěs, ...).
Používejte raději uzavřený střešní box.
Střešní tyče a střešní zahrádku demontujte, pokud je nepoužíváte.

Na konci zimního období vyměňujte zimní pneumatiky za letní.



Dodržujte pokyny pro údržbu


Pravidelně kontrolujte tlak vzduchu ve studených pneumatikách;
dodržujte doporučení uvedená na štítku nalepeném na sloupku dveří
vozidla na straně řidiče.
Tuto kontrolu provádějte především:


- před dlouhou jízdou,

- při změně ročního období,

- po dlouhodobém stání vozidla.
Nezapomeňte také zkontrolovat rezervní kolo a pneumatiky přívěsu
nebo karavanu.

Dbejte na pravidelnou údržbu vozidla (olej, olejový fi ltr, vzduchový
fi ltr, ...) a řiďte se plánem servisních operací, doporučených výrobcem
vozidla.



Při čerpání paliva nepokračujte po třetím vypnutí pistole. Zamezíte tak
přetečení paliva z nádrže.

U nového vozidla zaznamenáte lepší hodnotu průměrné spotřeby
paliva až po ujetí prvních 3 000 km (záběh).

68


Hmotnost vozidla a přívěsu


HMOTNOST VOZIDLA A PŘÍVĚSU


Bližší informace naleznete v technickém průkazu.
Je třeba dodržovat nejvyšší povolenou hmotnost přívěsu, stanovenou předpisy v dané zemi. Informace týkající se možností tažení přívěsu Vaším
vozidlem a celkové povolené hmotnosti jízdní soupravy Vám poskytně zástupce sítě PEUGEOT nebo jiný odborný servis.

138



Tažení přívěsu


Za určitých velmi ztížených provozních
podmínek (tažení přívěsu s maximální
povolenou hmotností do prudkého svahu za
vysokých venkovních teplot) motor omezí
automaticky svůj výkon. V takovém případě
automatické vypnutí klimatizace umožní
zvýšení výkonu motoru.
Pokud se rozsvítí kontrolka
teploty chladicí kapaliny, co
nejdříve zastavte vozidlo
a vypněte motor.
Kapitola 7, část „Hladiny náplní“.

Pneumatiky:
zkontrolujte tlak vzduchu v
pneumatikách vozidla (viz kapitola 7, část
„Identifikační prvky“) i přívěsu, dodržujte
předepsané hodnoty.

Brzdy:
tažení přívěsu prodlužuje brzdnou
vzdálenost. Uzpůsobte rychlost, včas
přeřazujte na nižší rychlostní stupeň,
brzděte plynule.
Boční vítr:
citlivost vozidla na nárazy
bočního větru je zvýšená, jeďte plynule
a přizpůsobte rychlost.

ABS:
systém ovládá pouze vozidlo, nikoli
přívěs.

Zadní parkovací asistent:
asistent
je automaticky deaktivován při použití
originálního tažného zařízení PEUGEOT (viz
kapitola 3, část „Zadní parkovací asistent“).


Tažné zařízení

Doporučujeme vám používat originální tažná
zařízení a elektrické svazky PEUGEOT,
neboť byly testovány a homologovány
zároveň s vozidlem, a svěřit jejich montáž
pracovníkům sítě PEUGEOT nebo jiného
odborného servisu.
V případě montáže mimo síť PEUGEOT je
nutno použít připravené elektrické zapojení
v zadní části vozidla a je třeba se řídit
pokyny výrobce vozu.
Činnost snímačů zadního parkovacího
asistenta je automaticky deaktivována
při zasunutí konektoru kabelu přívěsu do
zásuvky tažného zařízení.
Po vytažení konektoru přívěsu jsou snímače
zadního parkovacího asistenta znovu
aktivovány.
Rozložení nákladu
Rozmístěte náklad v přívěsu tak, aby se
nejtěžší předměty nacházely co nejblíže
u nápravy a aby bylo svislé zatížení
koule tažného zařízení blízko povoleného
maxima (nesmí ho však překročit).
Hustota vzduchu se snižuje zároveň se
zvyšující se nadmořskou výškou, což má
za následek snížení výkonu motoru. Je
třeba snížit maximální hmotnost taženého
přív
ěsu o 10 % na každých 1 000 metrů
nadmořské výšky. Řiďte se kapitolou
„Technické charakteristiky“ pro zjištění
hodnot maximální hmotnosti vozidla
a přívěsu Vašeho vozidla a řiďte se rovněž
údaji uvedenými v dokladech k vozidlu
(technický průkaz, ...).

139
6
DOPLŇKY



Vybavení


STŘEŠNÍ NOSIČ A TYČE

K namontování příčných střešních tyčí nebo
střešního nosiče využijte k tomu připravené
úchyty.
Maximální zatížení: 75 kg

DALŠÍ PŘÍSLUŠENSTVÍ

Prodejní síť PEUGEOT nabízí široký výběr
doplňkového vybavení a originálních
náhradních dílů.
Spolehlivost a bezpečnost tohoto
příslušenství a dílů byla otestována
a schválena.
Jsou přizpůsobeny vašemu vozidlu a na
všechny poskytuje společnost PEUGEOT
záruku.
Nikdy nepřekračujte celkovou
povolenou hmotnost vozidla.

Řada pro profesionály

Ředitelství divize prodeje náhradních
dílů vydává katalog doplňků, ve kterém
je nabízeno různé příslušenství a prvky
vnitřního uspořádání, jako například:


- dřevěná ochranná podlaha, dřevěná
protiskluzová podlaha, boční dřevěné
chrániče, ochranné mříže oken,

- zahrádka, sada příčných střešních tyčí,
otočná hrana pro usnadnění nakládání,

- závěsná zařízení, kabely pro závěsná
zařízení 7/13 pinů, 7/7 pinů, 13 pinů...
Montáž elektrického vybavení nebo
doplňků, které nejsou zařazeny
v katalozích společnosti PEUGEOT, může
způsobit poruchu elektronických systémů
vozidla nebo přetížení.

Povšimněte si laskavě tohoto doporučení
a obraťte se na zástupce značky PEUGEOT,
aby Vám představil kompletní řadu
nabízeného vybavení a doplňků.
V některých zemích jsou bezpečnostní
reflexní vesta, výstražné trojúhelníky,
náhradní žárovky a pojistky povinnou
výbavou vozidla.
Před instalací radiokomunikačních
vysílačů coby doplňkového vybavení,
s vnější anténou na vozidle, se můžete
obrátit na servis sítě PEUGEOT, který Vám
poskytne informace o vlastnostech vysílačů
(frekvenční pásmo, maximální výstupní
výkon, poloha antény, specifické montážní
podmínky), které je možno do vozidla
namontovat v souladu se Směrnicí
o elektromagnetické kompatibilitě
automobilů (2004/104/ES). V případě montáže závěsného zařízení
mimo síť PEUGEOT musí být montáž
provedena s využitím přípravné elektrické
instalace a dle pokynů výrobce vozidla.

161
7
RYCHLÁ POMOC



Odtažení vozidla


ODTAŽENÍ VOZIDLA


Oko pro vlečení naleznete v brašně
s nářadím za sedadlem řidiče (lehká
dodávka) nabo za zadní lavicí (kombi).


Za přední část

Uvolněte záklopku na předním nárazníku
z pravé strany plochým nástrojem.
Našroubujte oko pro vlečení až na doraz.
Poté zavěšte tyč pro tažení do oka.
Odblokujte řízení otočením klíče ve spínací
skříňce o jednu polohu a uvolněte parkovací
brzdu.
Zapněte výstražná světlo u obou vozidel.
Rozjíždějte se zvolna a jeďte jen na
nejnutnější vzdálenost.
Při tažení vozidla je nezbytné
přesunout řadicí páku do neutrálu;
nedodržení tohoto pokynu může
způsobit poškození některých prvků vozidla
(brzy. převodovka, ...) a nefunkčnost
posilovače brzd po nastartování motoru.


Za zadní část

Uvolněte záklopku na zadním nárazníku ze
spodní strany plochým nástrojem.
Našroubujte oko pro vlečení až na doraz.
Poté zavěšte tyč pro tažení do oka.
Zapněte výstražná světlo u obou vozidel.
Rozjíždějte se zvolna a jeďte jen na
nejnutnější vzdálenost.


Všeobecná doporučení

Dodržujte zákonná nařízení platná ve
Vaší zemi.
Ověřte, že hmotnost tažného vozidla je vyšší
než hmotnost vlečeného vozidla.
Za volantem vlečeného vozidla musí sedět
řidič, který je držitelem platného řidičského
průkazu.
Při vlečení vozidla, kdy jsou všechna čtyři
kola na zemi, vždy použijte schválenou
vlečnou tyč ; lana a popruhy jsou zakázány.
Při vlečení vozidla s vypnutým motorem
nefunguje posilovač brzd ani posilovač
řízení.
V následujících případech se vždy obraťte
na profesionální odtahovou službu:


- vozidlo má poruchu na dálnici nebo na
rychlostní silnici,

- vozidlo má pohon všech 4 kol,

- není možné zařadit neutrál, odblokovat
řízení, uvolnit parkovací brzdu,

- vlečení pouze se dvěma koly na zemi,

- chybí schválená vlečná tyč...

162



Identifi kační prvky


IDENTIFIKAČNÍ PRVKY



A. Štítek výrobce


1.
VF Sériové výrobní číslo.

2.
Celková povolená hmotnost vozidla při
zatížení.

3.
Celková povolená hmotnost jízdní
soupravy.

4.
Maximální zatížení přední nápravy.

5.
Maximální zatížení zadní nápravy.
B. Sériové výrobní číslo na karoserii

C

. Označení barvy laku

D. Sériové výrobní číslo na palubní desce


E. Tlak huštění pneumatik

186

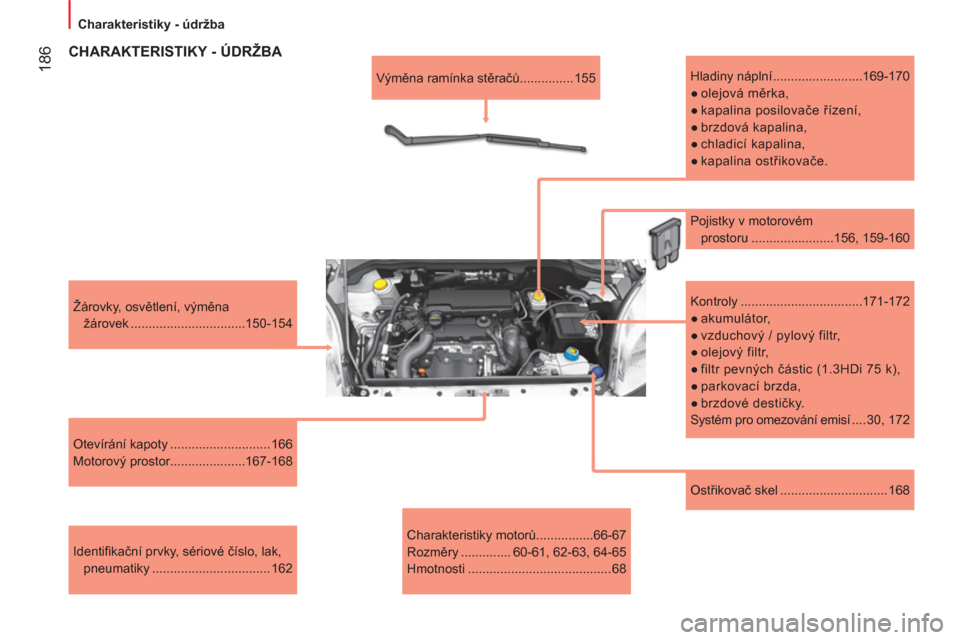

Charakteristiky - údržba


Ostřikovač skel .............................. 168
Žárovky, osvětlení, výměna
žárovek ................................150-154

Otevírání kapoty ............................ 166
Motorový prostor.....................167-168

Identifi kační prvky, sériové číslo, lak,
pneumatiky ................................. 162
Výměna ramínka stěračů............... 155

Charakteristiky motorů................66-67
Rozměry .............. 60-61, 62-63, 64-65
Hmotnosti ........................................ 68

CHARAKTERISTIKY - ÚDRŽBA


Hladiny náplní .........................169-170


●
olejová měrka,

●
kapalina posilovače řízení,

●
brzdová kapalina,

●
chladicí kapalina,

●
kapalina ostřikovače.


Kontroly ..................................171-172


●
akumulátor,

●
vzduchový / pylový filtr,

●
olejový filtr,

●
filtr pevných částic (1.3HDi 75 k),

●
parkovací brzda,

●
brzdové destičky.
Systém pro omezování emisí .... 30, 172
Pojistky v motorovém
prostoru .......................156, 159-160
