2014 Peugeot 508 Hybrid ESP

240
508_es_Chap09_verifications_ed02-2014
Controles
Batería de 12 V
La batería no requiere mantenimiento.No obstante, compruebe la limpieza
y el apriete de los terminales; sobre
todo en verano y en invierno.Consulte el carnet de
mantenimiento - mantenimiento
y condiciones de garantía para
conocer la frecuencia con la que se
deben sustituir estos elementos.
Filtro de aire y filtro del habitáculo
Cambie el filtro de aceite cada vez
que cambie el aceite del motor.
Consulte el carnet de
mantenimiento - mantenimiento
y condiciones de garantía para
conocer la frecuencia con la que se
debe sustituir este elemento.
Filtro de aceiteLa presencia de esta etiqueta, especialmente
si dispone de la función Stop & Start, indica
que el vehículo está equipado con una
batería de plomo de 12
V de tecnología y
características específicas, que requiere,
en caso de sustitución o desconexión, la
intervención exclusiva de la red PEUGEOT o
de un taller cualificado.
Filtro de partículas (diésel)
El inicio de saturación del
filtro de partículas se indica
mediante el encendido
temporal del testigo correspondiente acompañado
de un mensaje en la pantalla multifunción.
Cuando las condiciones de circulación
lo permitan, regenere el filtro circulando
a una velocidad de al menos 60
km/h
hasta que el testigo se apague.
Si el testigo no se apaga, indica una
falta de aditivo. Consulte el apartado
"Nivel de aditivo gasoil".
Es habitual que, en un vehículo
nuevo, las primeras operaciones de
regeneración del filtro de partículas
vayan acompañadas de un olor a
quemado.
Después de un funcionamiento
prolongado del vehículo a muy baja
velocidad o al ralentí, excepcionalmente
puede constatar emisiones de vapor de
agua por el escape al acelerar. Dichas
emisiones no tienen consecuencias en
el funcionamiento del vehículo ni para
el medio ambiente.
Salvo indicación contraria, controle estos elementos siguiendo y respetando las indicaciones que constan en el carnet de mantenimiento -
mantenimiento y condiciones de garantía, y en función de la motorización.
Si lo prefiere, lleve el vehículo a la red PEUGEOT o a un taller cualificado para proceder a su revisión.
En caso de intervenir en la batería, consulte el
apartado "Batería de 12
V " para conocer las
precauciones que debe tomar antes de desconectar
y después de volver a conectar la batería.
En función del entorno (atmósfera polvorienta,
etc.) y de la utilización del vehículo (conducción
urbana, etc.) duplique los cambios si es
necesario .
Un filtro del habitáculo sucio puede deteriorar
las prestaciones del sistema de aire
acondicionado y generar olores no deseados.
Revisiones

241
508_es_Chap09_verifications_ed02-2014

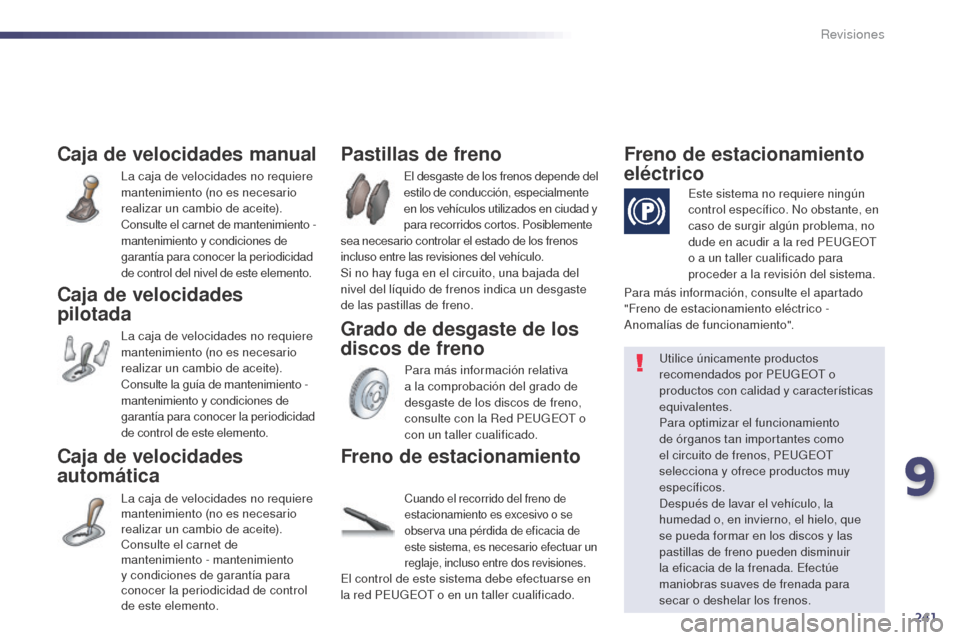

Caja de velocidades manual
La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte el carnet de mantenimiento -
mantenimiento y condiciones de
garantía para conocer la periodicidad
de control del nivel de este elemento.
Caja de velocidades
pilotada
La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte la guía de mantenimiento -
mantenimiento y condiciones de
garantía para conocer la periodicidad
de control de este elemento.
Caja de velocidades
automática
La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte el carnet de
mantenimiento - mantenimiento
y condiciones de garantía para
conocer la periodicidad de control
de este elemento. El desgaste de los frenos depende del
estilo de conducción, especialmente
en los vehículos utilizados en ciudad y
para recorridos cortos. Posiblemente
sea necesario controlar el estado de los frenos
incluso entre las revisiones del vehículo.
Si no hay fuga en el circuito, una bajada del
nivel del líquido de frenos indica un desgaste
de las pastillas de freno.
Pastillas de freno
Para más información relativa
a la comprobación del grado de
desgaste de los discos de freno,
consulte con la Red PEUGEOT o
con un taller cualificado.
Grado de desgaste de los
discos de freno Freno de estacionamiento
eléctrico
Este sistema no requiere ningún
control específico. No obstante, en
caso de surgir algún problema, no
dude en acudir a la red PEUGEOT
o a un taller cualificado para
proceder a la revisión del sistema.
Utilice únicamente productos
recomendados por PEUGEOT o
productos con calidad y características
equivalentes.
Para optimizar el funcionamiento
de órganos tan importantes como
el circuito de frenos, PEUGEOT
selecciona y ofrece productos muy
específicos.
Después de lavar el vehículo, la
humedad o, en invierno, el hielo, que
se pueda formar en los discos y las
pastillas de freno pueden disminuir
la eficacia de la frenada. Efectúe
maniobras suaves de frenada para
secar o deshelar los frenos.
Freno de estacionamiento
Cuando el recorrido del freno de
estacionamiento es excesivo o se
observa una pérdida de eficacia de
este sistema, es necesario efectuar un
reglaje, incluso entre dos revisiones.
El control de este sistema debe efectuarse en
la red PEUGEOT o en un taller cualificado. Para más información, consulte el apartado
"Freno de estacionamiento eléctrico -
Anomalías de funcionamiento".
9
Revisiones

242
508_es_Chap09_verifications_ed02-2014
Aditivo AdBlue® y sistema SCR
para motores diésel Blue HDi
Para garantizar el respeto del medio ambiente
y el cumplimiento de la nueva norma Euro 6
sin
que ello repercuta en las prestaciones ni en el
consumo de carburante de los motores diésel,
PEUGEOT ha decidido equipar sus vehículos
con un dispositivo que asocia el sistema SCR
(Reducción Catalítica Selectiva) y el filtro de
partículas (FAP) para el tratamiento de los
gases de escape.
Sistema SCR
Gracias a un aditivo denominado AdBlue® que
contiene urea, un catalizador transforma hasta
un 85% de los óxidos de nitrógeno (NOx) en
nitrógeno y en agua, elementos inofensivos
para la salud y el medio ambiente. El aditivo AdBlue
® está almacenado en un
depósito específico, situado bajo el maletero,
en la parte trasera del vehículo. Su capacidad
es de 17

litros, lo que garantiza una autonomía
de circulación de aproximadamente 20.000
km
antes de la activación de un dispositivo de
alerta que le avisa de que el nivel de reserva le
permitirá recorrer hasta 2.400
km.
Cuando lleve su vehículo a la red PEUGEOT o
a un taller cualificado para realizar la revisión
programada, se efectuará el llenado completo
del depósito de aditivo AdBlue
® para permitir el
buen funcionamiento del sistema SCR.
Si el kilometraje estimado entre dos intervalos
de mantenimiento supera el límite de
20.000

km, le recomendamos que acuda a la
red PEUGEOT o a un taller cualificado para
realizar la puesta a nivel necesaria. Cuando el depósito de AdBlue
® está
vacío, un dispositivo reglamentario
impide el rearranque del motor.
Cuando el sistema SCR falla, el nivel
de emisiones de su vehículo deja de ser
conforme a la reglamentación Euro 6: el
vehículo se vuelve contaminante.
En caso de que se confirme un fallo
de funcionamiento del sistema SCR,
deberá acudir lo antes posible a la red
PEUGEOT o a un taller cualificado:
después de recorrer 1.100

km, un
dispositivo se activará automáticamente
para impedir el rearranque del motor.
Revisiones

243
508_es_Chap09_verifications_ed02-2014

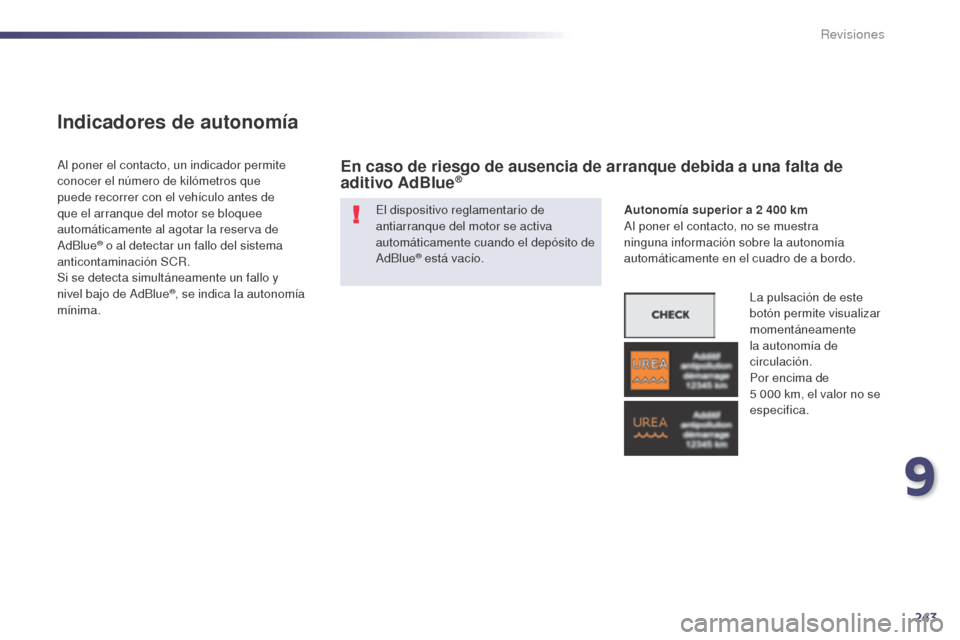

Indicadores de autonomía
El dispositivo reglamentario de
antiarranque del motor se activa
automáticamente cuando el depósito de
AdBlue
® está vacío.
Al poner el contacto, un indicador permite
conocer el número de kilómetros que
puede recorrer con el vehículo antes de
que el arranque del motor se bloquee
automáticamente al agotar la reserva de
AdBlue
® o al detectar un fallo del sistema
anticontaminación SCR.
Si se detecta simultáneamente un fallo y
nivel bajo de AdBlue
®, se indica la autonomía
mínima. Autonomía superior a 2
400 km
Al poner el contacto, no se muestra
ninguna información sobre la autonomía
automáticamente en el cuadro de a bordo.
La pulsación de este
botón permite visualizar
momentáneamente
la autonomía de
circulación.
Por encima de
5
000 km, el valor no se
especifica.
En caso de riesgo de ausencia de arranque debida a una falta de
aditivo AdBlue®
9
Revisiones

245
508_es_Chap09_verifications_ed02-2014

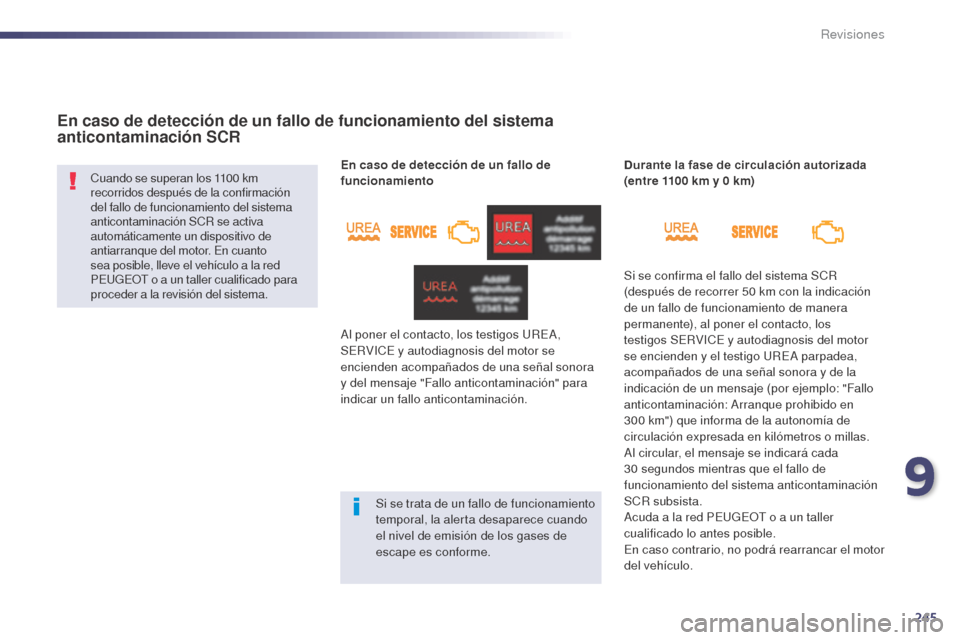

En caso de detección de un fallo de funcionamiento del sistema
anticontaminación SCR
Cuando se superan los 1100 km
re corridos después de la confirmación
del fallo de funcionamiento del sistema
anticontaminación SCR se activa
automáticamente un dispositivo de
antiarranque del motor. En cuanto
sea posible, lleve el vehículo a la red
PEUGEOT o a un taller cualificado para
proceder a la revisión del sistema. En caso de detección de un fallo de
funcionamiento
Al poner el contacto, los testigos UREA,
SERVICE y autodiagnosis del motor se
encienden acompañados de una señal sonora
y del mensaje "Fallo anticontaminación" para
indicar un fallo anticontaminación.
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparece cuando
el nivel de emisión de los gases de
escape es conforme. Durante la fase de circulación autorizada
(entre 1100
km y 0 km)
Si se confirma el fallo del sistema SCR
(después de recorrer 50
km con la indicación
de un fallo de funcionamiento de manera
permanente), al poner el contacto, los
testigos SERVICE y autodiagnosis del motor
se encienden y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación de un mensaje (por ejemplo: "Fallo
anticontaminación: Arranque prohibido en
300
km") que informa de la autonomía de
circulación expresada en kilómetros o millas.
Al circular, el mensaje se indicará cada
30
segundos mientras que el fallo de
funcionamiento del sistema anticontaminación
SCR subsista.
Acuda a la red PEUGEOT o a un taller
cualificado lo antes posible.
En caso contrario, no podrá rearrancar el motor
del vehículo.
9
Revisiones

246
508_es_Chap09_verifications_ed02-2014
Ha superado el límite kilométrico
autorizado: el dispositivo de antiarranque
impide el rearranque del motor.
Arranque prohibido
Cada vez que se ponga el contacto,
los testigos SERVICE y autodiagnosis
motor se encenderán y el testigo UREA
parpadeará, acompañados de una señal
sonora y de la indicación del mensaje "Fallo
anticontaminación: Arranque prohibido".
Congelación del aditivo
AdBlue®
El aditivo AdBlue® se congela a
temperaturas inferiores a -11 °C.
El sistema SCR incluye un dispositivo
de calentamiento del depósito de
AdBlue
®.
En situaciones excepcionales (vehículo
sometido a temperaturas inferiores
a -15°C durante un largo periodo), la
alerta de defecto anticontaminación
puede estar asociada a la congelación
del AdBlue
® del vehículo.
Guarde el vehículo en un espacio más
cálido durante unas horas, hasta que el
aditivo vuelva a estado líquido.
El apagado de la alerta
anticontaminación no es inmediato; se
apagará después de circular algunos
kilómetros.
Para poder rearrancar el motor, deberá acudir
imperativamente a la red PEUGEOT o a un
taller cualificado.
Revisiones

248
508_es_Chap09_verifications_ed02-2014
No guarde los botes de AdBlue® en el
vehículo.
Recomendaciones de
almacenamiento
El AdBlue® se congela por debajo de los -11°C
aproximadamente y se degrada a partir de los
25°C. Se recomienda almacenar los botes en
un lugar fresco y resguardados de los rayos
solares.
En estas condiciones, el aditivo puede
conservarse al menos durante un año.
En caso de que el aditivo se haya congelado,
podrá utilizarse cuando se haya descongelado
completamente en un espacio a temperatura
ambiente.
Procedimiento
Antes de efectuar la puesta a nivel, asegúrese
de que el vehículo está estacionado en una
superficie plana y horizontal.
En condiciones de bajas temperaturas,
compruebe que la temperatura del vehículo es
superior a -11°C. En caso contrario, el AdBlue
®
puede estar congelado y no se podrá verter en
el depósito. Estacione el vehículo durante unas
horas en un local en el cual la temperatura sea
más alta para poder realizar la puesta a nivel.
F

C

orte el contacto y retire la llave o, si su
vehículo va equipado con el botón START/
STOP, púlselo para parar el motor. F

P
ara acceder al depósito de AdBlue
®,
levante la alfombrilla de maletero, según
equipamiento, y retire la rueda de repuesto
y/o el cajón de almacenamiento.
F

G

ire un cuarto de vuelta el tapón negro, en
el sentido contrario a las agujas del reloj
sin ejercer presión y sáquelo tirando hacia
arriba.
F

G

ire el tapón azul una 6ª parte de vuelta
en el sentido contrario a las agujas del
reloj.
F

S

aque el tapón hacia arriba.
Revisiones

249
508_es_Chap09_verifications_ed02-2014

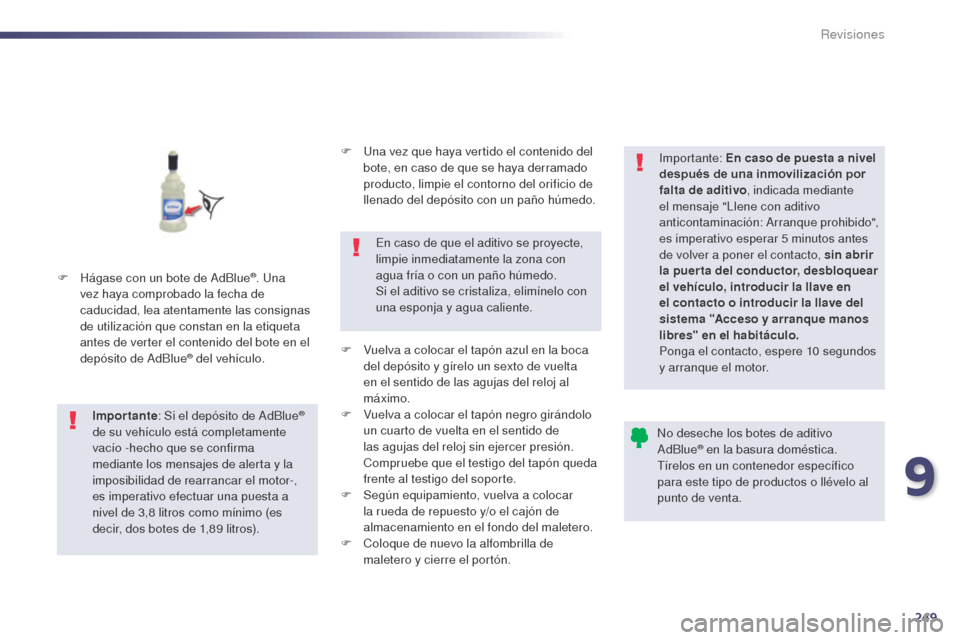

F Hágase con un bote de AdBlue®. Una
vez haya comprobado la fecha de
caducidad, lea atentamente las consignas
de utilización que constan en la etiqueta
antes de verter el contenido del bote en el
depósito de AdBlue
® del vehículo.
Importante : Si el depósito de AdBlue
®
de su vehículo está completamente
vacío -hecho que se confirma
mediante los mensajes de alerta y la
imposibilidad de rearrancar el motor-,
es imperativo efectuar una puesta a
nivel de 3,8

litros como mínimo (es
decir, dos botes de 1,89

litros). F

U
na vez que haya vertido el contenido del
bote, en caso de que se haya derramado
producto, limpie el contorno del orificio de
llenado del depósito con un paño húmedo.
En caso de que el aditivo se proyecte,
limpie inmediatamente la zona con
agua fría o con un paño húmedo.
Si el aditivo se cristaliza, elimínelo con
una esponja y agua caliente.
F
V
uelva a colocar el tapón azul en la boca
del depósito y gírelo un sexto de vuelta
en el sentido de las agujas del reloj al
máximo.
F V uelva a colocar el tapón negro girándolo
un cuarto de vuelta en el sentido de
las agujas del reloj sin ejercer presión.
Compruebe que el testigo del tapón queda
frente al testigo del soporte.
F

S
egún equipamiento, vuelva a colocar
la rueda de repuesto y/o el cajón de
almacenamiento en el fondo del maletero.
F

C
oloque de nuevo la alfombrilla de
maletero y cierre el portón. Importante: En
caso de puesta a nivel
después de una inmovilización por
falta de aditivo , indicada mediante
el mensaje "Llene con aditivo
anticontaminación: Arranque prohibido",
es imperativo esperar 5 minutos antes
de volver a poner el contacto, sin abrir
la puerta del conductor, desbloquear
el vehículo, introducir la llave en
el contacto o introducir la llave del
sistema "Acceso y arranque manos
libres" en el habitáculo.
Ponga el contacto, espere 10 segundos
y arranque el motor.
No deseche los botes de aditivo
AdBlue
® en la basura doméstica.
Tírelos en un contenedor específico
para este tipo de productos o llévelo al
punto de venta.
9
Revisiones
