2014 PEUGEOT 3008 stop start

128
Dynamické řízení stability (CDS)
a prokluzování kol (ASR)
Jejich činnost je signalizována
blikáním této kontrolky na
přístrojové desce.
Aktivace
Tyto systémy se automaticky aktivují při
každém nastartování.
Jakmile je detekován problém s přilnavostí
nebo sledováním jízdní stopy, reagují systémy
prostřednictvím řízení motoru a brzd.
Funkce
Rozsvícení této kontrolky,
doprovázené zvukovým signálem
a hlášením, informuje o poruše
funkce systému ABS, která by
mohla vést ke ztrátě kontroly nad vozidlem při
brzdění.
Rozsvícení této kontrolky současně
s kontrolkou STOP , doprovázené
zvukovým signálem a hlášením,
informuje o poruše funkce
elektronického rozdělovače brzdného účinku
(REF), která by mohla vést ke ztrátě kontroly
nad vozidlem při brzdění.
Je naprosto nezbytné zastavit.
V obou případech se obraťte na servis sítě
PEUGEOT nebo na odborný servis.
Systém proti blokování kol (ABS)
a systém elektronického
rozdělování brzdného účinku (REF)
V případě nouzového brzdění stlačte
pedál velmi silně a nepovolujte jej .
Normální funkce systému ABS se
může za určitých podmínek projevovat
slabými vibracemi brzdového pedálu. V případě výměny kol (pneumatik
a disků) ověř te, že nová kola jsou pro
Vaše vozidlo homologována.
Bezpečnost

139
Má 3 polohy:
- p oloha 1 (Stop) : zasunutí a vytažení klíče,
uzamknutí řízení vozidla,
-

p
oloha 2 (Zapnutí zapalování) : odemknutí
řízení vozidla, zapnutí zapalování,
předžhavení naftového motoru, chod
motoru,
-

p
oloha 3 (Star tování) .

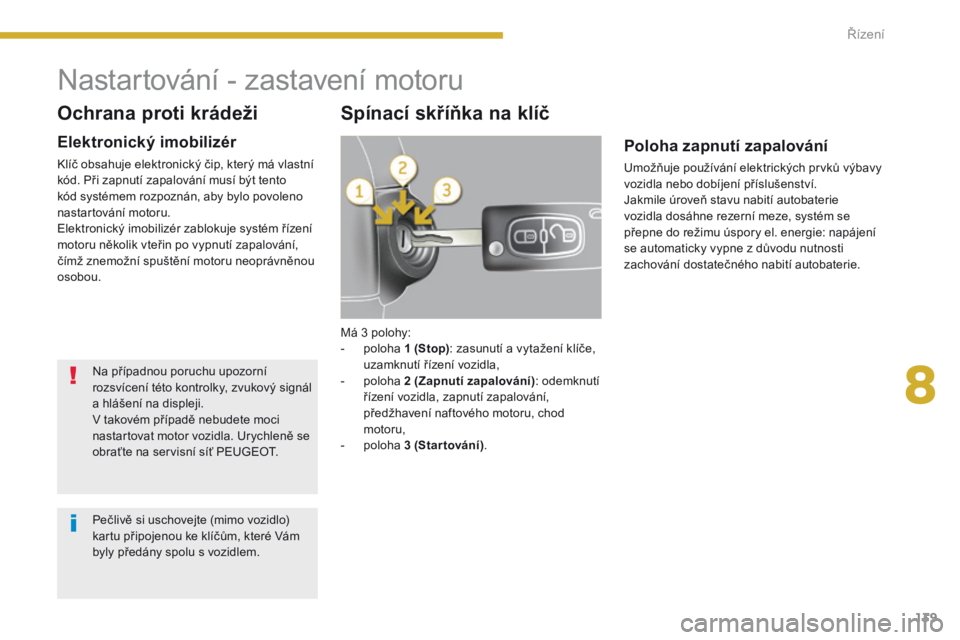

Nastartování - zastavení motoru
Poloha zapnutí zapalování
Umožňuje používání elektrických prvků výbavy
vozidla nebo dobíjení příslušenství.
Jakmile úroveň stavu nabití autobaterie
vozidla dosáhne rezerní meze, systém se
přepne do režimu úspory el. energie: napájení
se automaticky vypne z důvodu nutnosti
zachování dostatečného nabití autobaterie.
Spínací skříňka na klíč
Ochrana proti krádeži
Elektronický imobilizér
Klíč obsahuje elektronický čip, který má vlastní
kód. Při zapnutí zapalování musí být tento
kód systémem rozpoznán, aby bylo povoleno
nastartování motoru.
Elektronický imobilizér zablokuje systém řízení
motoru několik vteřin po vypnutí zapalování,
čímž znemožní spuštění motoru neoprávněnou
osobou.
Na případnou poruchu upozorní
rozsvícení této kontrolky, zvukový signál
a hlášení na displeji.
V takovém případě nebudete moci
nastartovat motor vozidla. Urychleně se
obraťte na servisní síť PEUGEOT.
Pečlivě si uschovejte (mimo vozidlo)
kartu připojenou ke klíčům, které Vám
byly předány spolu s vozidlem.
8
Řízení

141
Zapomenutý klíč
Při otevření dveří řidiče se zobrazí
varovné hlášení doprovázené zvukovým
signálem, který vám připomíná, že zůstal
klíč ve spínací skříňce v poloze 1 (Stop).
V případě zapomenutí klíče ve
spínací skřínce v poloze 2 (Zapnuté
zapalování) dojde automaticky
po uplynutí jedné hodiny k vypnutí
zapalování.
Pro opětovné zapnutí zapalování
otočte klíč do polohy 1 (Stop) , poté jej
znovu otočte do polohy 2 (Zapnuté
zapalování) .
Na klíč nezavěšujte těžší předměty,
které by ho mohly zatěžovat v jeho
ose ve spínací skříňce a způsobit tak
poruchu funkce. Více informací naleznete v rubrice
„Praktické informace“, v odstavci
„Režim úspory energie“.
Vypnutí motoru
Režim úspory energie
Po vypnutí motoru (poloha 1 - Stop
) můžete
dále používat po maximální souhrnnou dobu
třiceti minut některé funkce, jako jsou autorádio
a telematický systém, stěrače oken, potkávací
světla, stropní světla, ...
V režimu „Stop“ systému Stop & Start
nezapomeňte vypnout zapalování.
Pro usnadnění odemknutí řízení vozidla
je doporučeno umístit přední kola ve
směru osy vozidla ještě před vypnutím
motoru.
F

V

ytáhněte klíč ze spínací skříňky.
F

P

ro zamknutí řízení vozidla otáčejte
volantem až do jeho zablokování.
F

O

věř te, že je parkovací brzda řádně
zatažená, především pokud vozidlo stojí ve
svahu. Nikdy nevypínejte zapalování před
úplným znehybněním vozidla. Když je
motor vypnutý, jsou vyřazeny z činnosti
funkce brzdového posilovače
a posilovače řízení: riskovali byste
ztrátu kontroly nad vozidlem.
Když opouštíte vozidlo, vždy mějte klíč
u sebe a vozidlo uzamkněte.
F

Z

nehybněte vozidlo.
F

S m

otorem na volnoběžné otáčky otočte
klíč do polohy 1 .
8
Řízení

171
Systém Stop & Start dočasně vypíná motor -
režim STOP - při zastavení vozidla (semafory,
zácpy, atd.). Motor se automaticky spustí -
režim START - jakmile se opět chcete rozjet.
Motor je nastartován okamžitě, rychlým
a tichým způsobem.
Systém Stop & Start, vyvinutý pro městské
prostředí, umožňuje při zastaveném motoru
snížit spotřebu paliva, emise škodlivin a úroveň
hluku.
Funkce
Přechod motoru do režimu STOP
Na přístrojové desce se rozsvítí
kontrolka „ECO“ a motor se přepne
do pohotovostního režimu:
-

u v

ozidla s mechanickou převodovkou -
když při rychlosti nižší než 20 km/h nebo
ve stojícím vozidle verze e-THP 165,
přesunete volicí páku do neutrální polohy
a uvolníte pedál spojky,
-

u

vozidla s robotizovanou
převodovkou


- když při rychlosti nižší
než 8 km/h stlačíte brzdový pedál nebo
přesunete volicí páku do polohy N ,
Zvláštní případy: nedostupnost
režimu STOP
Režim STOP se neaktivuje, jestliže:
-
j sou otevřené dveře řidiče,
-

j
e rozepnutý bezpečnostní pás řidiče,
-

r
ychlost vozidla nepřekročila 10 km/h od
posledního nastartování klíčkem,
-

v
ozidlo stojí v prudkém svahu
(přídí směrem nahoru či dolů),
-

j
e zatažená elektrická parkovací brzda
nebo je ve fázi zatahování,
-

t
o vyžaduje udržení tepelné pohody
v kabině,
-

j
e aktivované odmlžování,
-

j
sou splněny určité podmínky, které to
znemožňují (úroveň nabití akumulátoru,
teplota motoru, posilování brzd, vnější
teplota, ...) pro zajištění funkčnosti
systému.
V takovém případě kontrolka „ECO“
po několik sekund bliká a poté
zhasne.
Fungování tímto způsobem je naprosto
normální.
Nikdy nedoplňujte palivo s aktivovaným
režimem STOP; vždy vypněte
zapalování klíčkem. Pro Vaše pohodlí se při parkovacích
manévrech režim STOP neaktivuje po
několik sekund od vyřazení zpětného
chodu.
Režim STOP neovlivňuje jiné funkce
vozidla, jako například brzdění,
posilování řízení, ...
Stop & Start
- u vozidla s automatickou převodovkou
-
když ve stojícím vozidle stlačíte brzdový
pedál nebo přesunete volicí páku do
polohy N.
Pokud je vozidlo tímto systémem
vybaveno, počítadlo zaznamenává
čas strávený v režimu STOP během
probíhající jízdy. Při každém zapnutí
zapalování se vynuluje.
8
Řízení

172
Přechod motoru do režimu
S TA R T
Kontrolka „ECO“ zhasne a motor se
automaticky znovu spustí:
-

u v

ozidla s mechanickou převodovkou -
když stlačíte spojkový pedál až na doraz,
-

u v

ozidla s robotizovanou převodovkou:
●

k

dyž s volicí pákou v poloze A nebo M
uvolníte brzdový pedál,
●

n

ebo když s volicí pákou v poloze N
a uvolněným brzdovým pedálem
přesunete volicí páku do polohy A
nebo M ,
●

n

ebo když zařadíte zpětný chod.
-

u v

ozidla s automatickou převodovkou:
●

k

dyž s volicí pákou v poloze D nebo M
uvolníte brzdový pedál,
●

n

ebo když s volicí pákou v poloze N
a uvolněným brzdovým pedálem
přesunete volicí páku do polohy D
nebo M ,
●

n

ebo když zařadíte zpětný chod. V takovém případě kontrolka „ECO
“
po několik sekund bliká a poté
zhasne.
Zvláštní případy: automatický
přechod do režimu START
Režim START se automaticky aktivuje, jestliže:
- o tevřete dveře řidiče,
-

r
ozepnete bezpečnostní pás řidiče,
-

j
e rychlost vozidla s mechanickou
převodovkou vyšší než 25 km/h
(3 km/h u verze e-THP 165),
s robotizovanou převodovkou vyšší než
11 km/h nebo s automatickou převodovkou
vyšší než 3 km/h,
-

p
rávě probíhá zatahování elektrické
parkovací brzdy,
-

j
sou splněny některé podmínky (nabití
akumulátoru, teplota motoru, posilování
brzd, nastavení klimatizace, ...) potřebné
pro zajištění funkce systému nebo vozidla.
Fungování tímto způsobem je naprosto
normální.
Dezaktivace
Ve kterémkoliv okamžiku lze systém vypnout
stisknutím tlačítka „ECO OFF “.
Vypnutí je signalizováno rosvícením kontrolky
tlačítka a zobrazením hlášení na displeji.
Pokud je dezaktivace provedena
v režimu STOP, motor se okamžitě
nastartuje.
Řízení

173
Opětná aktivace
Znovu stiskněte tlačítko „ECO OFF“.
Systém je opět aktivní; je to signalizováno
zhasnutím kontrolky tlačítka a hlášením na
displeji.
Poruchy funkce
V případě poruchy systému kontrolka „ECO
OFF “ chvíli bliká a poté se trvale rozsvítí.
Nechte systém ověřit v servisu sítě PEUGEOT
nebo v jiném odborném servisu.
V případě poruchy režimu STOP je možné, že
se motor vozidla zastaví: všechny kontrolky se
rozsvítí. V takovém případě je třeba vypnout
zapalování a poté nastartovat pomocí klíčku.
Údržba
Tento systém vyžaduje používání akumulátoru
12 V specifické technologie a charakteristik
(díly jsou k dispozici v síti PEUGEOT).
Montáž akumulátoru, který nebyl schválen
výrobcem PEUGEOT, přináší riziko
nesprávného fungování systému.
Pro jeho dobíjení používejte nabíječku 12 V
a dejte na správnou polaritu.
Systém se automaticky aktivuje při
každém nastartování klíčkem.
Systém Stop & Start využívá pokročilé
technologie. V případě potřeby jakéholi
zásahu na vozidle se obraťte na servis
sítě PEUGEOT nebo na jiný odborný
servis. Aby se předešlo zranění souvisejícímu
s automatickým spuštěním motoru
v režimu START, je třeba před jakýmkoliv
zásahem v motorovém prostoru vozidla
systém Stop & Start vypnout.
V případě jízdy po zaplavené silnici
nebo přes brod vypněte funkci Stop &
Start a jeďte krokem.
8
Řízení

183
Aby bylo čerpání paliva prováděno bezpečně:
F v ypněte povinně motor,
F

o
tevřete klapku uzávěru nádrže,
F

z
asuňte klíč do zámku uzávěru a otočte jím
doleva,
Po skončení čerpání:
F

v
raťte uzávěr na místo,
F

o
točte klíčem doprava a poté jej vytáhněte
ze zámku uzávěru,
F

z
avřete klapku.
F
s ejměte uzávěr a zavěste jej na háček,
který se nachází na vnitřní straně klapky,
F

p
o naplnění nádrže nepokračujte
v čerpání po třetím vypnutí pistole , jinak
by mohlo dojít k funkčním poruchám.
Funkční anomálie
Porucha měřiče paliva je signalizována
vrácením ručičky palivoměru na nulu.
Nechte systém ověřit v servisu sítě PEUGEOT
nebo v jiném odborném servisu.
Nikdy nedoplňujte palivo v případě,
že je motor v režimu STOP systému
Stop & Start; vždy vypněte zapalování
pomocí klíče.
9
Ověřování

187
Kapota motoru
F Otevřete přední levé dveře.
F P řitáhněte vnitřní ovladač A umístěný
u spodní části dveřního rámu.
F

Z
atlačte směrem doleva vnější ovladač B
a zvedněte kapotu.
Zavírání
F Vysuňte vzpěru ze zářezu.
F Z aklapněte vzpěru do jejího uložení.
F

S
klopte kapotu a těsně před zavřením ji
pusťte.
F

Z
atažením si ověř te, že je kapota řádně
zajištěná.
Otevírání
F Vyjměte vzpěru C z jejího uložení.
F U pevněte vzpěru do zářezu pro zajištění
kapoty v otevřené poloze. Před jakýmkoliv zásahem pod kapotou
deaktivujte systém Stop & Start, aby
nedošlo ke zranění způsobenému
automatickým spuštěním motoru
režimem START. Umístění vnitřního ovladače brání
otevření kapoty, když nejsou otevřené
přední levé dveře.
Při silném větru kapotu neotvírejte.
Když je motor zahřátý, manipulujte
s vnějším ovladačem a se vzpěrou
kapoty velmi opatrně (nebezpečí
popálení).
Z důvodu přítomnosti elektrických
zařízení v motorovém prostoru vozidla
je doporučeno jej chránit před vodou
(déšť, mytí, ...). Ventilátor se může roztočit i po
vypnutí motoru: dejte pozor na
předměty či oděvy, které by mohly
být zachyceny vr tulí.
9
Ověřování
