2014 OPEL MOVANO_B Uputstvo za upotrebu (in Serbian)

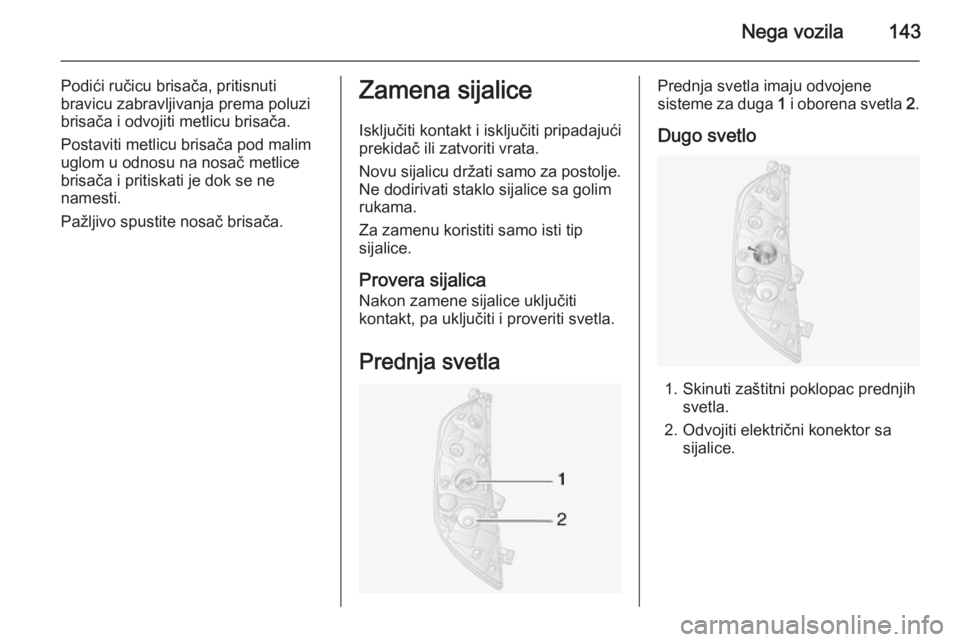

Nega vozila143
Podići ručicu brisača, pritisnuti
bravicu zabravljivanja prema poluzi
brisača i odvojiti metlicu brisača.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustite nosač brisača.Zamena sijalice
Isključiti kontakt i isključiti pripadajući prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Provera sijalica
Nakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.
Prednja svetlaPrednja svetla imaju odvojene
sisteme za duga 1 i oborena svetla 2.
Dugo svetlo
1. Skinuti zaštitni poklopac prednjih svetla.
2. Odvojiti električni konektor sa sijalice.

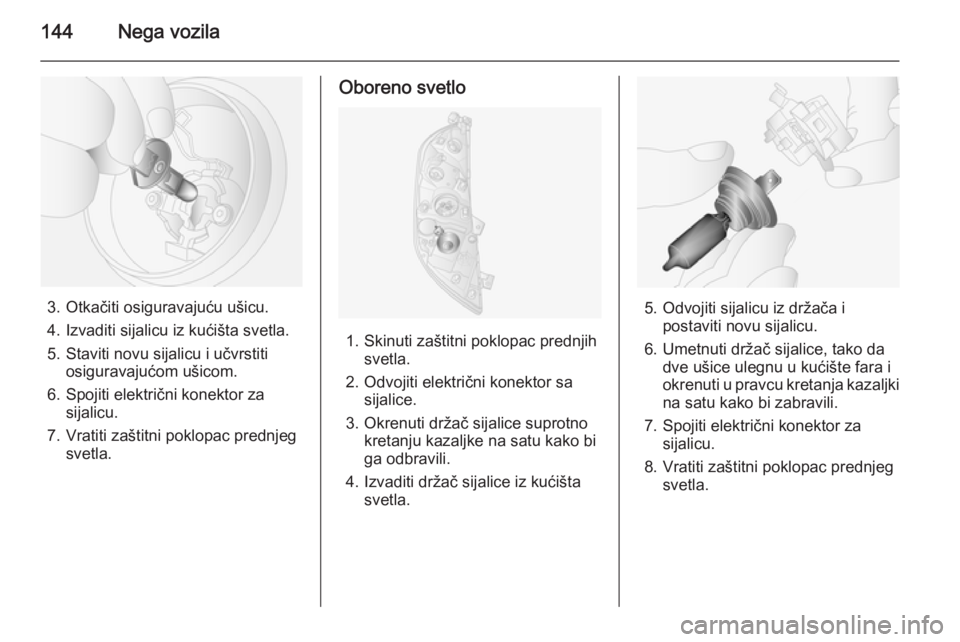

144Nega vozila
3. Otkačiti osiguravajuću ušicu.
4. Izvaditi sijalicu iz kućišta svetla.
5. Staviti novu sijalicu i učvrstiti osiguravajućom ušicom.
6. Spojiti električni konektor za sijalicu.
7. Vratiti zaštitni poklopac prednjeg svetla.
Oboreno svetlo
1. Skinuti zaštitni poklopac prednjih svetla.
2. Odvojiti električni konektor sa sijalice.
3. Okrenuti držač sijalice suprotno kretanju kazaljke na satu kako bi
ga odbravili.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača i postaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac prednjeg svetla.

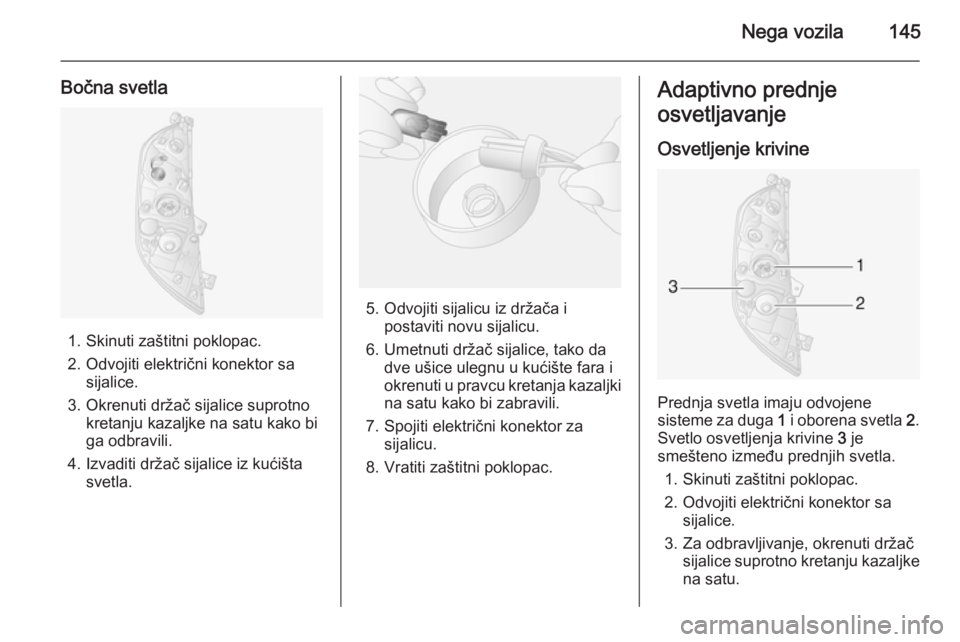

Nega vozila145
Bočna svetla
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa sijalice.
3. Okrenuti držač sijalice suprotno kretanju kazaljke na satu kako biga odbravili.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača i postaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac.
Adaptivno prednje
osvetljavanje
Osvetljenje krivine
Prednja svetla imaju odvojene
sisteme za duga 1 i oborena svetla 2.
Svetlo osvetljenja krivine 3 je
smešteno između prednjih svetla.
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa sijalice.
3. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljkena satu.

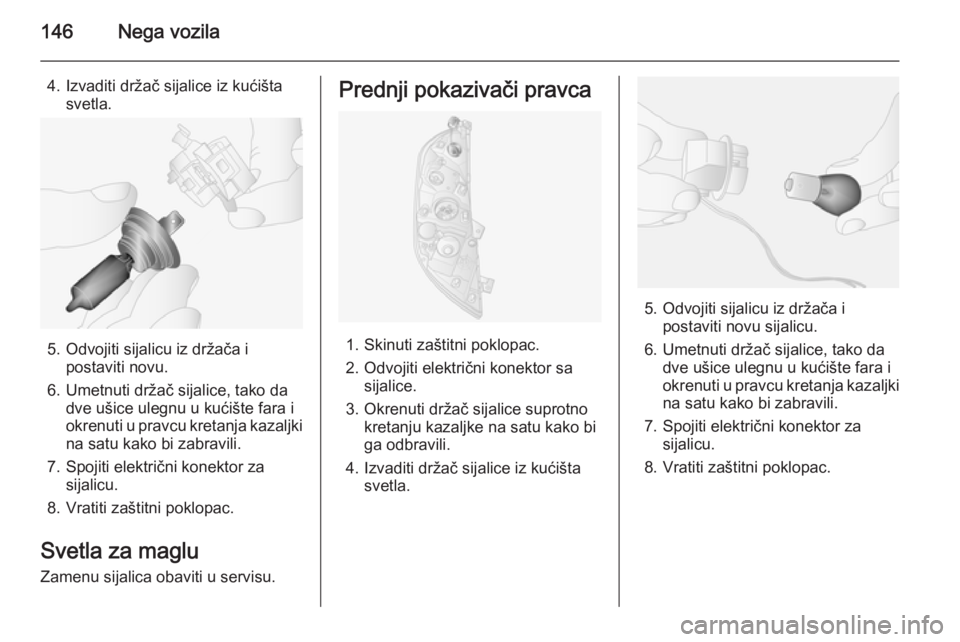

146Nega vozila
4. Izvaditi držač sijalice iz kućištasvetla.
5. Odvojiti sijalicu iz držača ipostaviti novu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac.
Svetla za maglu
Zamenu sijalica obaviti u servisu.
Prednji pokazivači pravca
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa sijalice.
3. Okrenuti držač sijalice suprotno kretanju kazaljke na satu kako biga odbravili.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača i postaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac.

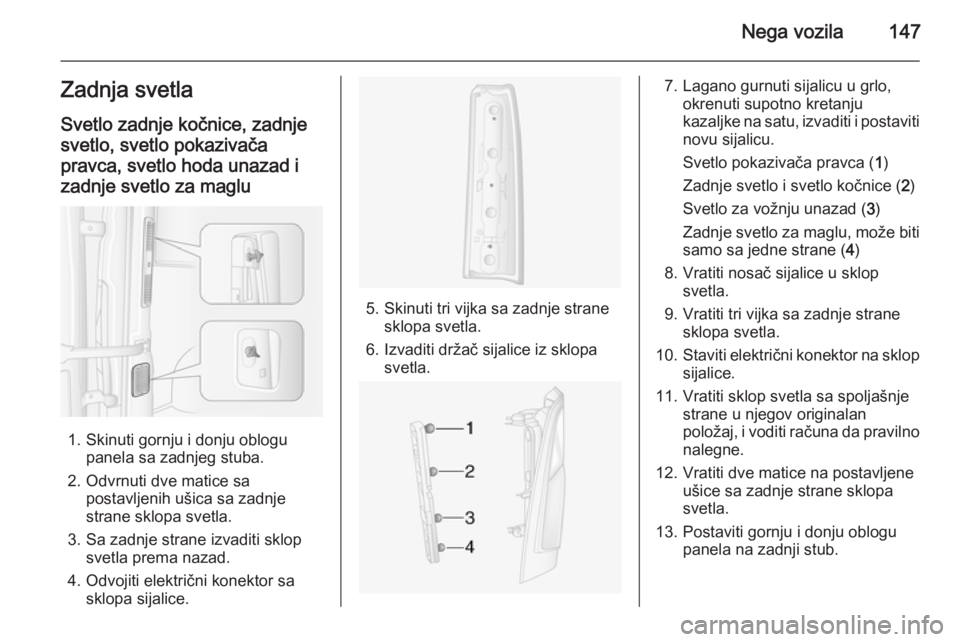

Nega vozila147Zadnja svetla
Svetlo zadnje kočnice, zadnje
svetlo, svetlo pokazivača
pravca, svetlo hoda unazad i
zadnje svetlo za maglu
1. Skinuti gornju i donju oblogu panela sa zadnjeg stuba.
2. Odvrnuti dve matice sa postavljenih ušica sa zadnje
strane sklopa svetla.
3. Sa zadnje strane izvaditi sklop svetla prema nazad.
4. Odvojiti električni konektor sa sklopa sijalice.
5. Skinuti tri vijka sa zadnje strane sklopa svetla.
6. Izvaditi držač sijalice iz sklopa svetla.
7. Lagano gurnuti sijalicu u grlo, okrenuti supotno kretanjukazaljke na satu, izvaditi i postaviti
novu sijalicu.
Svetlo pokazivača pravca ( 1)
Zadnje svetlo i svetlo kočnice ( 2)
Svetlo za vožnju unazad ( 3)
Zadnje svetlo za maglu, može biti
samo sa jedne strane ( 4)
8. Vratiti nosač sijalice u sklop svetla.
9. Vratiti tri vijka sa zadnje strane sklopa svetla.
10. Staviti električni konektor na sklop
sijalice.
11. Vratiti sklop svetla sa spoljašnje strane u njegov originalan
položaj, i voditi računa da pravilno
nalegne.
12. Vratiti dve matice na postavljene ušice sa zadnje strane sklopa
svetla.
13. Postaviti gornju i donju oblogu panela na zadnji stub.

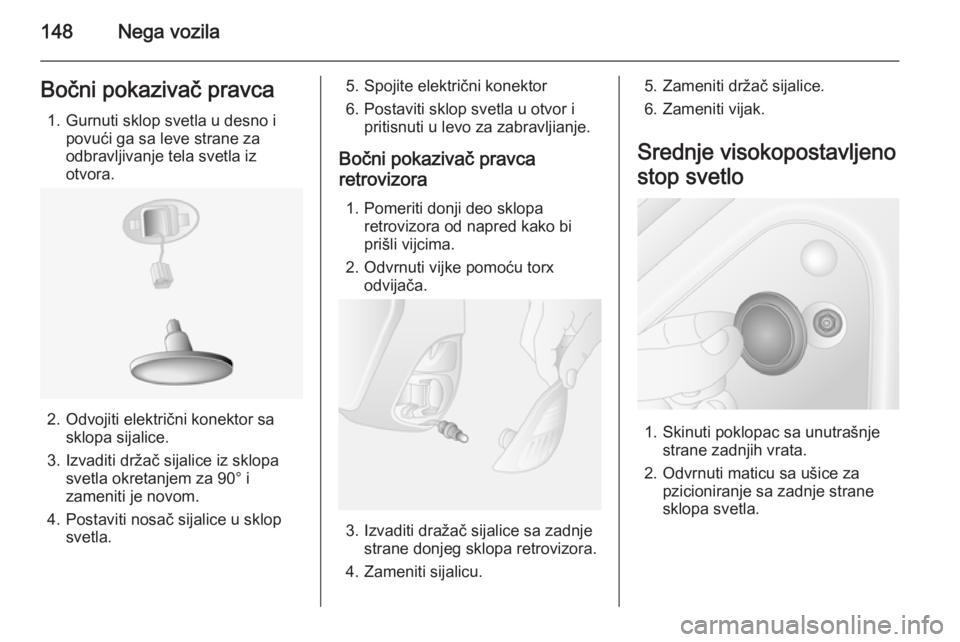

148Nega vozilaBočni pokazivač pravca1. Gurnuti sklop svetla u desno i povući ga sa leve strane za
odbravljivanje tela svetla iz
otvora.
2. Odvojiti električni konektor sa sklopa sijalice.
3. Izvaditi držač sijalice iz sklopa svetla okretanjem za 90° i
zameniti je novom.
4. Postaviti nosač sijalice u sklop svetla.
5. Spojite električni konektor
6. Postaviti sklop svetla u otvor i pritisnuti u levo za zabravljianje.
Bočni pokazivač pravca
retrovizora
1. Pomeriti donji deo sklopa retrovizora od napred kako bi
prišli vijcima.
2. Odvrnuti vijke pomoću torx odvijača.
3. Izvaditi dražač sijalice sa zadnje strane donjeg sklopa retrovizora.
4. Zameniti sijalicu.
5. Zameniti držač sijalice.
6. Zameniti vijak.
Srednje visokopostavljeno
stop svetlo
1. Skinuti poklopac sa unutrašnje strane zadnjih vrata.
2. Odvrnuti maticu sa ušice za pzicioniranje sa zadnje strane
sklopa svetla.

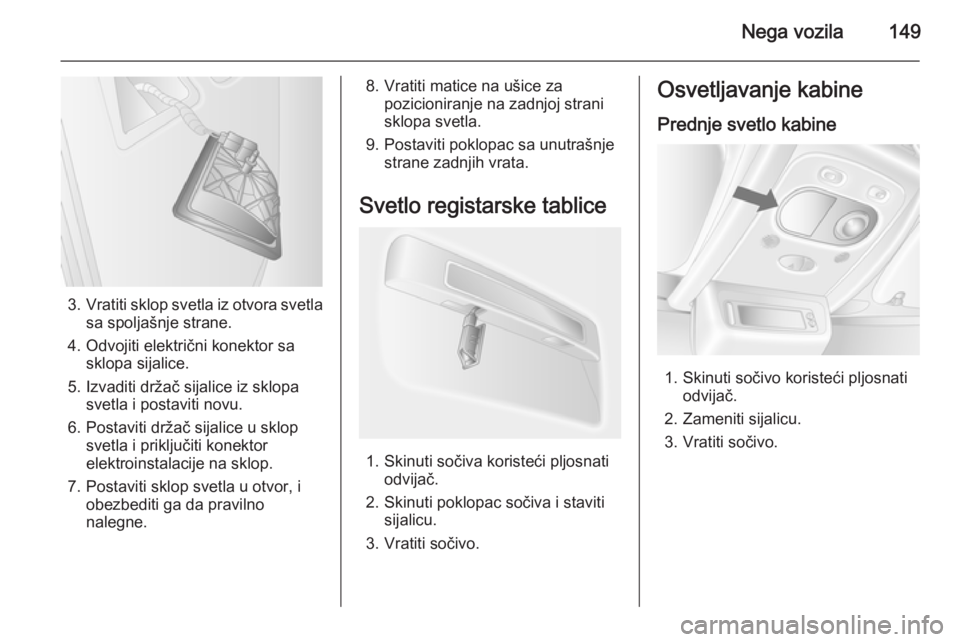

Nega vozila149
3.Vratiti sklop svetla iz otvora svetla
sa spoljašnje strane.
4. Odvojiti električni konektor sa sklopa sijalice.
5. Izvaditi držač sijalice iz sklopa svetla i postaviti novu.
6. Postaviti držač sijalice u sklop svetla i priključiti konektor
elektroinstalacije na sklop.
7. Postaviti sklop svetla u otvor, i obezbediti ga da pravilno
nalegne.
8. Vratiti matice na ušice za pozicioniranje na zadnjoj strani
sklopa svetla.
9. Postaviti poklopac sa unutrašnje strane zadnjih vrata.
Svetlo registarske tablice
1. Skinuti sočiva koristeći pljosnati odvijač.
2. Skinuti poklopac sočiva i staviti sijalicu.
3. Vratiti sočivo.
Osvetljavanje kabine
Prednje svetlo kabine
1. Skinuti sočivo koristeći pljosnati odvijač.
2. Zameniti sijalicu.
3. Vratiti sočivo.

150Nega vozila
Svetlo prtljažnog prostora
1. Skinuti sklop svetla koristećipljosnati odvijač.
2. Odvojiti električni konektor sa sklopa sijalice.
3. Skinuti poklopac sočiva i staviti sijalicu.
4. Spojiti električni konektor i vratiti sklop svetla.
Svetlo obloga prednjih vrata
1. Skinuti sklop svetla koristeći pljosnati odvijač.
2. Skinuti sočiva na sklopu svetla.
3. Uvrnuti sijalicu i postaviti sočiva.
4. Vratiti sklop svetla.
Zadnja svetla kabine
Zamenu sijalica obaviti u servisu.
Osvetljenje kasete za rukavice
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.
