Upravljanje klima sistemom103

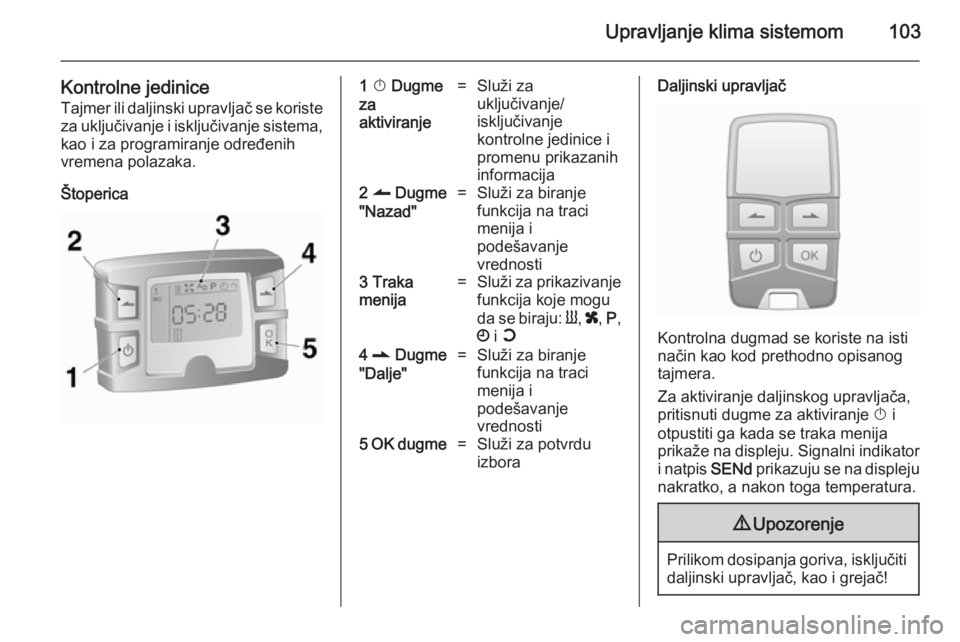

Kontrolne jediniceTajmer ili daljinski upravljač se koriste
za uključivanje i isključivanje sistema, kao i za programiranje određenih
vremena polazaka.
Štoperica1 X Dugme
za
aktiviranje=Služi za
uključivanje/
isključivanje
kontrolne jedinice i
promenu prikazanih
informacija2 q Dugme
"Nazad"=Služi za biranje
funkcija na traci
menija i
podešavanje
vrednosti3 Traka
menija=Služi za prikazivanje funkcija koje mogu
da se biraju: Y, x , P ,
Ö i Y4 r Dugme
"Dalje"=Služi za biranje
funkcija na traci
menija i
podešavanje
vrednosti5 OK dugme=Služi za potvrdu
izboraDaljinski upravljač
Kontrolna dugmad se koriste na isti
način kao kod prethodno opisanog
tajmera.
Za aktiviranje daljinskog upravljača,
pritisnuti dugme za aktiviranje X i
otpustiti ga kada se traka menija
prikaže na displeju. Signalni indikator
i natpis SENd prikazuju se na displeju
nakratko, a nakon toga temperatura.
9 Upozorenje
Prilikom dosipanja goriva, isključiti
daljinski upravljač, kao i grejač!

104Upravljanje klima sistemom

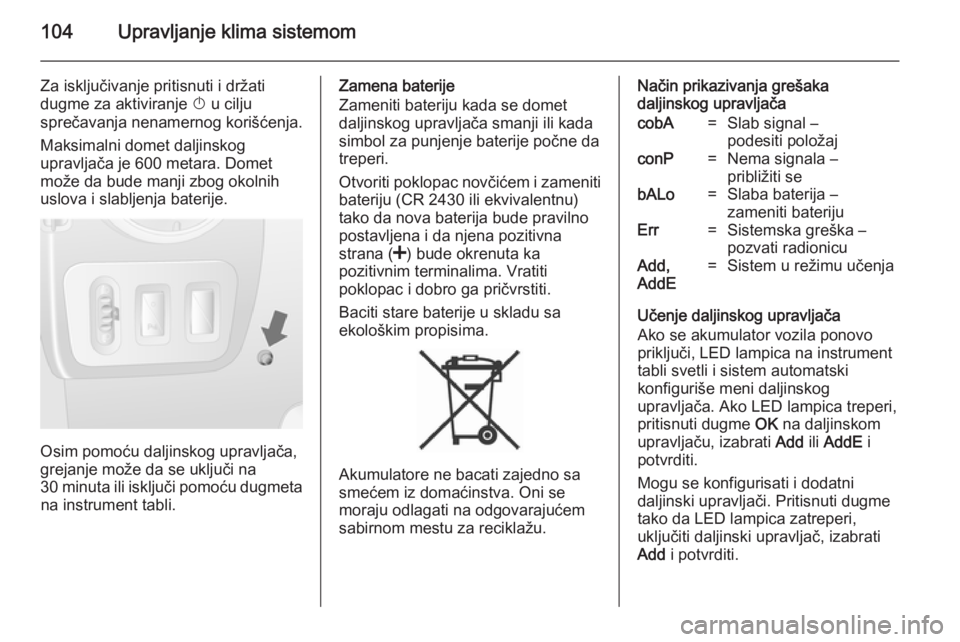

Za isključivanje pritisnuti i držati
dugme za aktiviranje X u cilju
sprečavanja nenamernog korišćenja.
Maksimalni domet daljinskog
upravljača je 600 metara. Domet
može da bude manji zbog okolnih
uslova i slabljenja baterije.
Osim pomoću daljinskog upravljača,
grejanje može da se uključi na
30 minuta ili isključi pomoću dugmeta na instrument tabli.
Zamena baterije
Zameniti bateriju kada se domet
daljinskog upravljača smanji ili kada simbol za punjenje baterije počne datreperi.
Otvoriti poklopac novčićem i zameniti
bateriju (CR 2430 ili ekvivalentnu)
tako da nova baterija bude pravilno
postavljena i da njena pozitivna
strana ( <) bude okrenuta ka
pozitivnim terminalima. Vratiti
poklopac i dobro ga pričvrstiti.
Baciti stare baterije u skladu sa
ekološkim propisima.
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Način prikazivanja grešaka
daljinskog upravljačacobA=Slab signal –
podesiti položajconP=Nema signala –
približiti sebALo=Slaba baterija –
zameniti baterijuErr=Sistemska greška –
pozvati radionicuAdd,
AddE=Sistem u režimu učenja
Učenje daljinskog upravljača
Ako se akumulator vozila ponovo
priključi, LED lampica na instrument
tabli svetli i sistem automatski
konfiguriše meni daljinskog
upravljača. Ako LED lampica treperi,
pritisnuti dugme OK na daljinskom
upravljaču, izabrati Add ili AddE i
potvrditi.
Mogu se konfigurisati i dodatni
daljinski upravljači. Pritisnuti dugme
tako da LED lampica zatreperi,
uključiti daljinski upravljač, izabrati
Add i potvrditi.

Upravljanje klima sistemom105

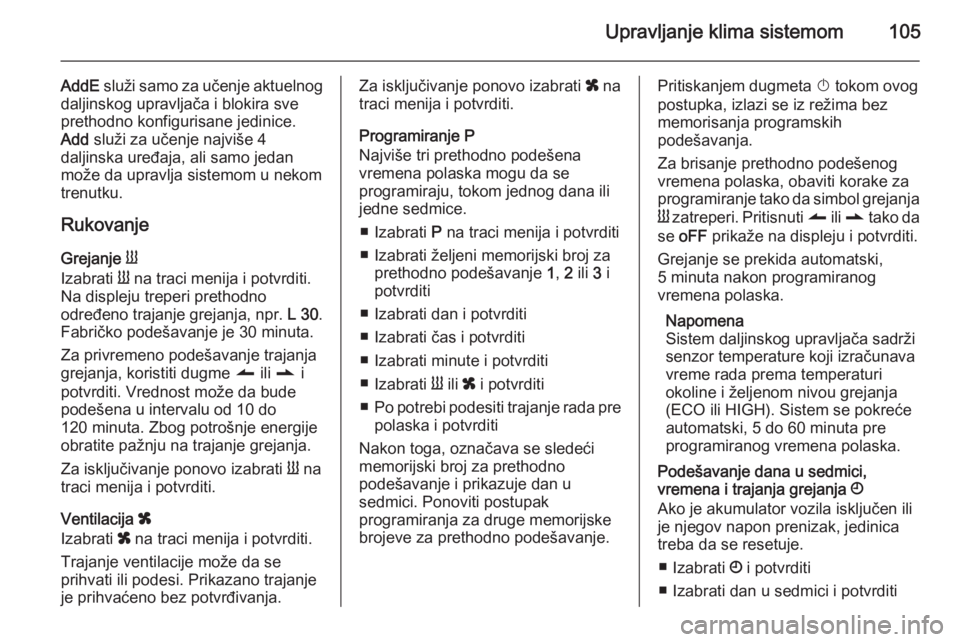

AddE služi samo za učenje aktuelnog
daljinskog upravljača i blokira sve prethodno konfigurisane jedinice.
Add služi za učenje najviše 4
daljinska uređaja, ali samo jedan
može da upravlja sistemom u nekom
trenutku.
Rukovanje
Grejanje Y
Izabrati Y na traci menija i potvrditi.
Na displeju treperi prethodno
određeno trajanje grejanja, npr. L 30.
Fabričko podešavanje je 30 minuta.
Za privremeno podešavanje trajanja
grejanja, koristiti dugme q ili r i
potvrditi. Vrednost može da bude
podešena u intervalu od 10 do
120 minuta. Zbog potrošnje energije
obratite pažnju na trajanje grejanja.
Za isključivanje ponovo izabrati Y na
traci menija i potvrditi.
Ventilacija x
Izabrati x na traci menija i potvrditi.
Trajanje ventilacije može da se
prihvati ili podesi. Prikazano trajanje
je prihvaćeno bez potvrđivanja.Za isključivanje ponovo izabrati x na
traci menija i potvrditi.
Programiranje P
Najviše tri prethodno podešena
vremena polaska mogu da se
programiraju, tokom jednog dana ili
jedne sedmice.
■ Izabrati P na traci menija i potvrditi
■ Izabrati željeni memorijski broj za prethodno podešavanje 1, 2 ili 3 i
potvrditi
■ Izabrati dan i potvrditi
■ Izabrati čas i potvrditi
■ Izabrati minute i potvrditi
■ Izabrati Y ili x i potvrditi
■ Po potrebi podesiti trajanje rada pre
polaska i potvrditi
Nakon toga, označava se sledeći
memorijski broj za prethodno
podešavanje i prikazuje dan u
sedmici. Ponoviti postupak
programiranja za druge memorijske
brojeve za prethodno podešavanje.Pritiskanjem dugmeta X tokom ovog
postupka, izlazi se iz režima bez memorisanja programskih
podešavanja.
Za brisanje prethodno podešenog
vremena polaska, obaviti korake za programiranje tako da simbol grejanja
Y zatreperi. Pritisnuti q ili r tako da
se oFF prikaže na displeju i potvrditi.
Grejanje se prekida automatski,
5 minuta nakon programiranog
vremena polaska.
Napomena
Sistem daljinskog upravljača sadrži
senzor temperature koji izračunava
vreme rada prema temperaturi
okoline i željenom nivou grejanja
(ECO ili HIGH). Sistem se pokreće
automatski, 5 do 60 minuta pre
programiranog vremena polaska.
Podešavanje dana u sedmici,
vremena i trajanja grejanja Ö
Ako je akumulator vozila isključen ili
je njegov napon prenizak, jedinica
treba da se resetuje.
■ Izabrati Ö i potvrditi
■ Izabrati dan u sedmici i potvrditi

106Upravljanje klima sistemom
■ Promeniti časove i potvrditi
■ Promeniti minute i potvrditi
■ Promeniti osnovno trajanje grejanja
i potvrditi

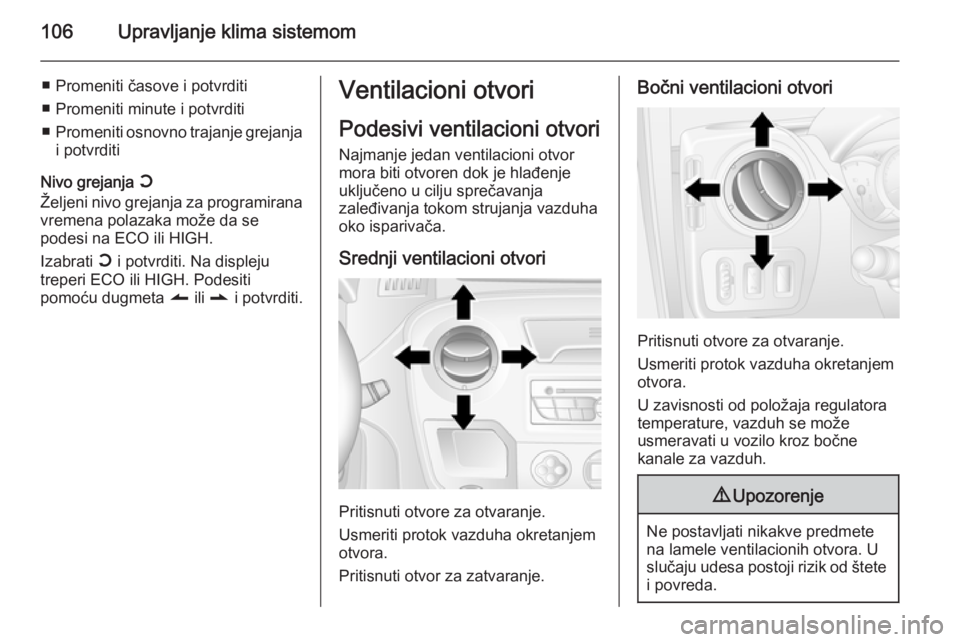

Nivo grejanja Y
Željeni nivo grejanja za programirana
vremena polazaka može da se
podesi na ECO ili HIGH.
Izabrati Y i potvrditi. Na displeju
treperi ECO ili HIGH. Podesiti
pomoću dugmeta q ili r i potvrditi.Ventilacioni otvori
Podesivi ventilacioni otvori
Najmanje jedan ventilacioni otvor
mora biti otvoren dok je hlađenje uključeno u cilju sprečavanja
zaleđivanja tokom strujanja vazduha
oko isparivača.
Srednji ventilacioni otvori
Pritisnuti otvore za otvaranje.
Usmeriti protok vazduha okretanjem
otvora.
Pritisnuti otvor za zatvaranje.
Bočni ventilacioni otvori
Pritisnuti otvore za otvaranje.
Usmeriti protok vazduha okretanjem
otvora.
U zavisnosti od položaja regulatora
temperature, vazduh se može
usmeravati u vozilo kroz bočne
kanale za vazduh.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa postoji rizik od štete i povreda.

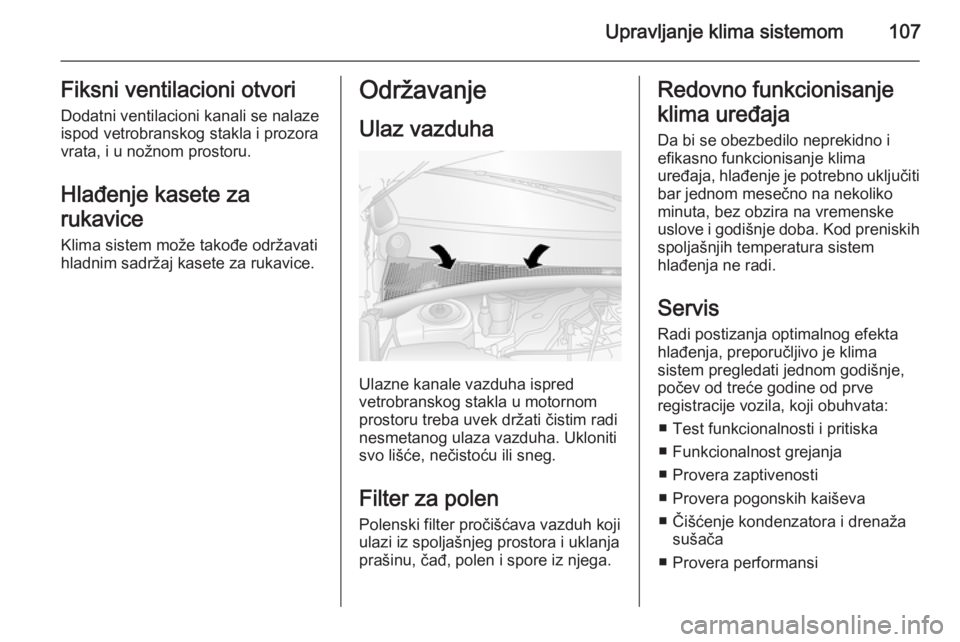

Upravljanje klima sistemom107Fiksni ventilacioni otvori
Dodatni ventilacioni kanali se nalaze
ispod vetrobranskog stakla i prozora
vrata, i u nožnom prostoru.
Hlađenje kasete za
rukavice Klima sistem može takođe održavati
hladnim sadržaj kasete za rukavice.Održavanje
Ulaz vazduha
Ulazne kanale vazduha ispred
vetrobranskog stakla u motornom
prostoru treba uvek držati čistim radi
nesmetanog ulaza vazduha. Ukloniti
svo lišće, nečistoću ili sneg.
Filter za polen Polenski filter pročišćava vazduh koji
ulazi iz spoljašnjeg prostora i uklanja
prašinu, čađ, polen i spore iz njega.
Redovno funkcionisanje
klima uređaja Da bi se obezbedilo neprekidno i
efikasno funkcionisanje klima
uređaja, hlađenje je potrebno uključiti
bar jednom mesečno na nekoliko minuta, bez obzira na vremenske
uslove i godišnje doba. Kod preniskih spoljašnjih temperatura sistem
hlađenja ne radi.
Servis Radi postizanja optimalnog efekta
hlađenja, preporučljivo je klima
sistem pregledati jednom godišnje,
počev od treće godine od prve
registracije vozila, koji obuhvata:
■ Test funkcionalnosti i pritiska
■ Funkcionalnost grejanja
■ Provera zaptivenosti
■ Provera pogonskih kaiševa
■ Čišćenje kondenzatora i drenaža sušača
■ Provera performansi

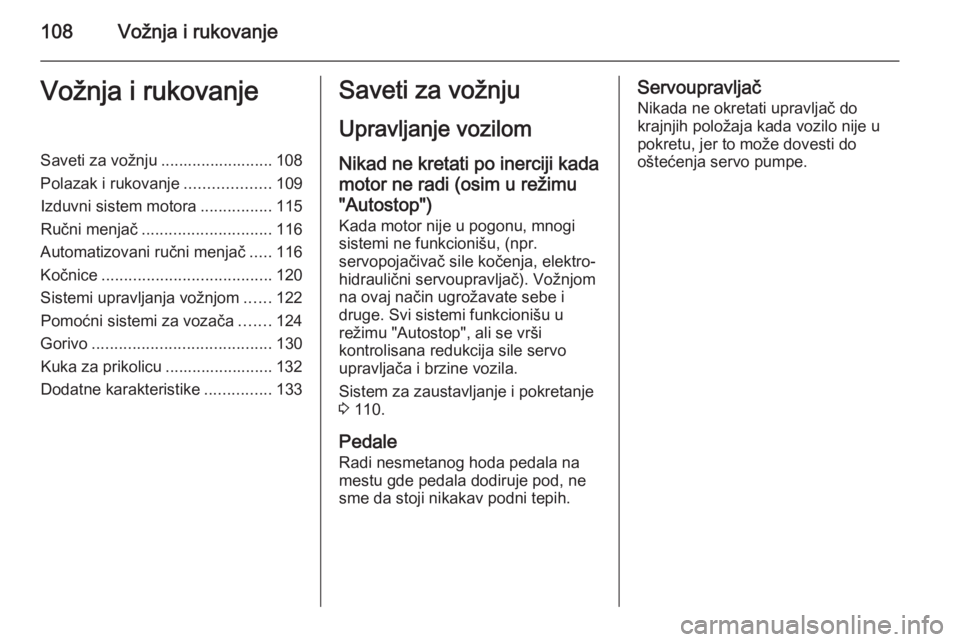

108Vožnja i rukovanjeVožnja i rukovanjeSaveti za vožnju ......................... 108
Polazak i rukovanje ...................109
Izduvni sistem motora ................115
Ručni menjač ............................. 116
Automatizovani ručni menjač .....116
Kočnice ...................................... 120
Sistemi upravljanja vožnjom ......122
Pomoćni sistemi za vozača .......124
Gorivo ........................................ 130
Kuka za prikolicu ........................ 132
Dodatne karakteristike ...............133Saveti za vožnju
Upravljanje vozilom Nikad ne kretati po inerciji kada
motor ne radi (osim u režimu "Autostop") Kada motor nije u pogonu, mnogi
sistemi ne funkcionišu, (npr.
servopojačivač sile kočenja, elektro-
hidraulični servoupravljač). Vožnjom
na ovaj način ugrožavate sebe i
druge. Svi sistemi funkcionišu u
režimu "Autostop", ali se vrši
kontrolisana redukcija sile servo
upravljača i brzine vozila.
Sistem za zaustavljanje i pokretanje
3 110.
Pedale
Radi nesmetanog hoda pedala na
mestu gde pedala dodiruje pod, ne
sme da stoji nikakav podni tepih.Servoupravljač
Nikada ne okretati upravljač do
krajnjih položaja kada vozilo nije u
pokretu, jer to može dovesti do
oštećenja servo pumpe.

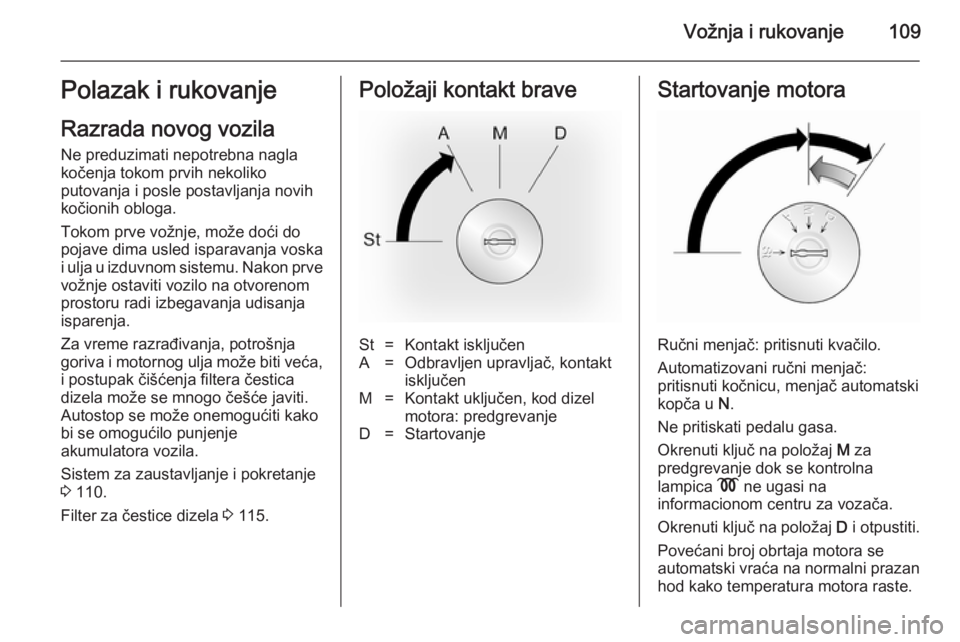

Vožnja i rukovanje109Polazak i rukovanje
Razrada novog vozila Ne preduzimati nepotrebna nagla
kočenja tokom prvih nekoliko
putovanja i posle postavljanja novih
kočionih obloga.
Tokom prve vožnje, može doći do
pojave dima usled isparavanja voska
i ulja u izduvnom sistemu. Nakon prve vožnje ostaviti vozilo na otvorenom
prostoru radi izbegavanja udisanja
isparenja.
Za vreme razrađivanja, potrošnja goriva i motornog ulja može biti veća, i postupak čišćenja filtera čestica
dizela može se mnogo češće javiti.
Autostop se može onemogućiti kako
bi se omogućilo punjenje
akumulatora vozila.
Sistem za zaustavljanje i pokretanje
3 110.
Filter za čestice dizela 3 115.Položaji kontakt braveSt=Kontakt isključenA=Odbravljen upravljač, kontakt
isključenM=Kontakt uključen, kod dizel
motora: predgrevanjeD=StartovanjeStartovanje motora
Ručni menjač: pritisnuti kvačilo.
Automatizovani ručni menjač:
pritisnuti kočnicu, menjač automatski
kopča u N.
Ne pritiskati pedalu gasa.
Okrenuti ključ na položaj M za
predgrevanje dok se kontrolna
lampica N ne ugasi na
informacionom centru za vozača.
Okrenuti ključ na položaj D i otpustiti.
Povećani broj obrtaja motora se
automatski vraća na normalni prazan
hod kako temperatura motora raste.

110Vožnja i rukovanje

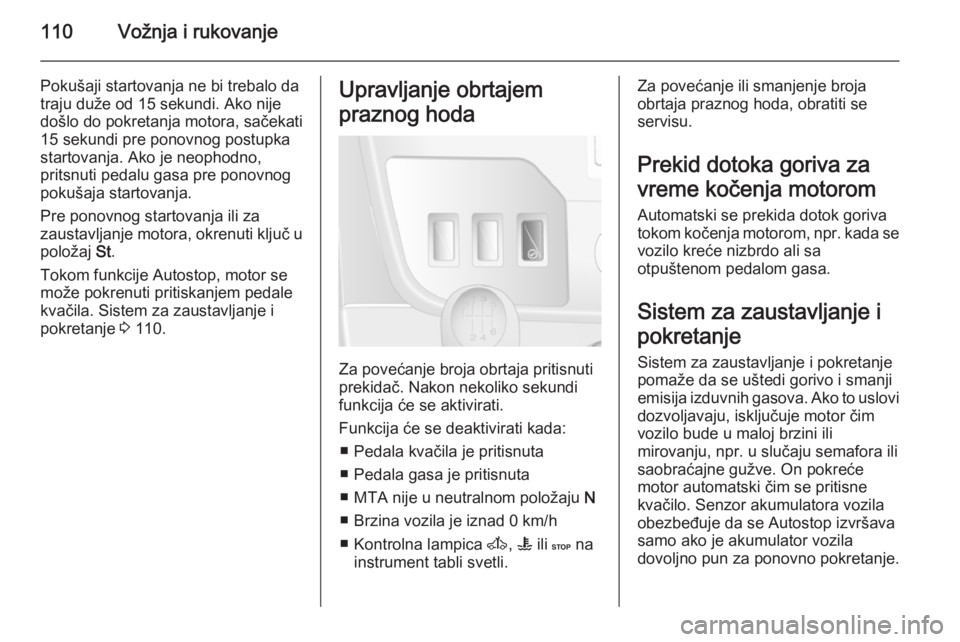

Pokušaji startovanja ne bi trebalo da
traju duže od 15 sekundi. Ako nije
došlo do pokretanja motora, sačekati
15 sekundi pre ponovnog postupka
startovanja. Ako je neophodno,
pritsnuti pedalu gasa pre ponovnog
pokušaja startovanja.
Pre ponovnog startovanja ili za
zaustavljanje motora, okrenuti ključ u
položaj St.
Tokom funkcije Autostop, motor se
može pokrenuti pritiskanjem pedale
kvačila. Sistem za zaustavljanje i
pokretanje 3 110.Upravljanje obrtajem
praznog hoda
Za povećanje broja obrtaja pritisnuti
prekidač. Nakon nekoliko sekundi
funkcija će se aktivirati.
Funkcija će se deaktivirati kada: ■ Pedala kvačila je pritisnuta
■ Pedala gasa je pritisnuta
■ MTA nije u neutralnom položaju N
■ Brzina vozila je iznad 0 km/h ■ Kontrolna lampica A, W ili C na
instrument tabli svetli.
Za povećanje ili smanjenje broja
obrtaja praznog hoda, obratiti se
servisu.
Prekid dotoka goriva za
vreme kočenja motorom
Automatski se prekida dotok goriva
tokom kočenja motorom, npr. kada se
vozilo kreće nizbrdo ali sa
otpuštenom pedalom gasa.
Sistem za zaustavljanje i pokretanje
Sistem za zaustavljanje i pokretanje
pomaže da se uštedi gorivo i smanji
emisija izduvnih gasova. Ako to uslovi dozvoljavaju, isključuje motor čim
vozilo bude u maloj brzini ili
mirovanju, npr. u slučaju semafora ili
saobraćajne gužve. On pokreće
motor automatski čim se pritisne
kvačilo. Senzor akumulatora vozila obezbeđuje da se Autostop izvršava
samo ako je akumulator vozila
dovoljno pun za ponovno pokretanje.
