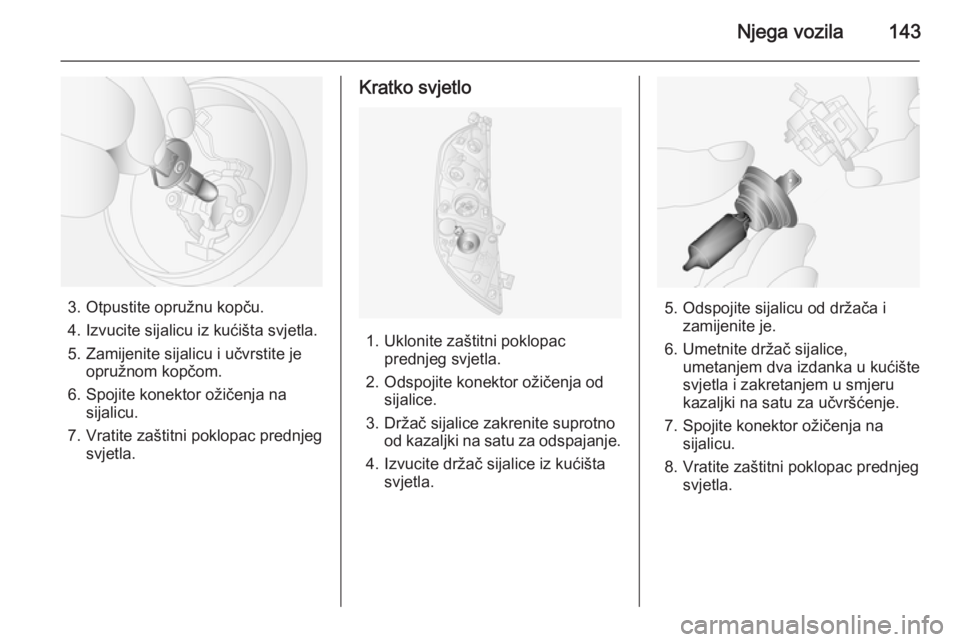

Njega vozila143
3. Otpustite opružnu kopču.
4. Izvucite sijalicu iz kućišta svjetla.
5. Zamijenite sijalicu i učvrstite je opružnom kopčom.
6. Spojite konektor ožičenja na sijalicu.
7. Vratite zaštitni poklopac prednjeg svjetla.
Kratko svjetlo
1. Uklonite zaštitni poklopacprednjeg svjetla.
2. Odspojite konektor ožičenja od sijalice.
3. Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.
5. Odspojite sijalicu od držača i zamijenite je.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Spojite konektor ožičenja na sijalicu.
8. Vratite zaštitni poklopac prednjeg svjetla.

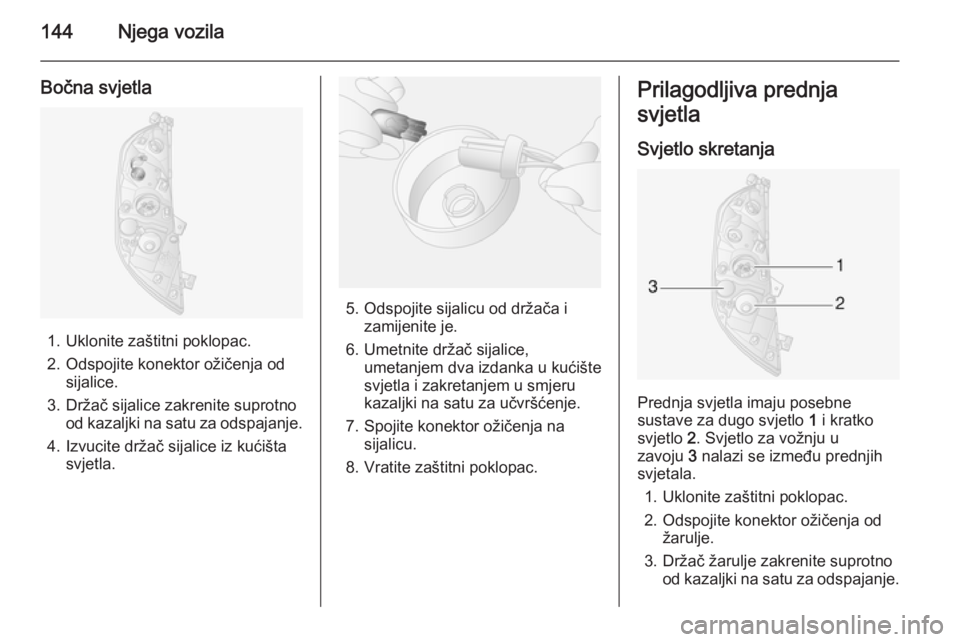

144Njega vozila
Bočna svjetla
1. Uklonite zaštitni poklopac.
2. Odspojite konektor ožičenja od sijalice.
3. Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.
5. Odspojite sijalicu od držača i zamijenite je.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Spojite konektor ožičenja na sijalicu.
8. Vratite zaštitni poklopac.
Prilagodljiva prednja
svjetla
Svjetlo skretanja
Prednja svjetla imaju posebne
sustave za dugo svjetlo 1 i kratko
svjetlo 2. Svjetlo za vožnju u
zavoju 3 nalazi se između prednjih
svjetala.
1. Uklonite zaštitni poklopac.
2. Odspojite konektor ožičenja od žarulje.
3. Držač žarulje zakrenite suprotno od kazaljki na satu za odspajanje.

Njega vozila145
4. Izvucite držač sijalice iz kućištasvjetla.
5. Odspojite žarulju od držača i zamijenite žarulju.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Spojite konektor ožičenja na sijalicu.
8. Vratite zaštitni poklopac.
Svjetla za maglu
Zamjenu sijalica prepustite servisu.
Prednji pokazivači smjera
1. Uklonite zaštitni poklopac.
2. Odspojite konektor ožičenja od sijalice.
3. Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.
5. Odspojite sijalicu od držača i zamijenite je.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Spojite konektor ožičenja na sijalicu.
8. Vratite zaštitni poklopac.

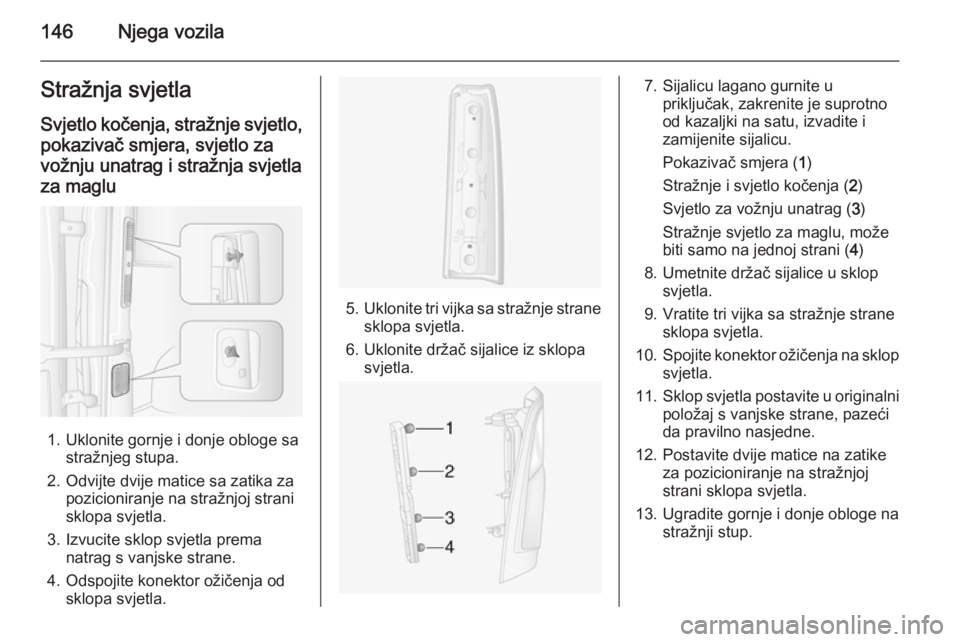

146Njega vozilaStražnja svjetla
Svjetlo kočenja, stražnje svjetlo, pokazivač smjera, svjetlo za
vožnju unatrag i stražnja svjetla za maglu
1. Uklonite gornje i donje obloge sa stražnjeg stupa.
2. Odvijte dvije matice sa zatika za pozicioniranje na stražnjoj strani
sklopa svjetla.
3. Izvucite sklop svjetla prema natrag s vanjske strane.
4. Odspojite konektor ožičenja od sklopa svjetla.
5.Uklonite tri vijka sa stražnje strane
sklopa svjetla.
6. Uklonite držač sijalice iz sklopa svjetla.
7. Sijalicu lagano gurnite u priključak, zakrenite je suprotno
od kazaljki na satu, izvadite i
zamijenite sijalicu.
Pokazivač smjera ( 1)
Stražnje i svjetlo kočenja ( 2)
Svjetlo za vožnju unatrag ( 3)
Stražnje svjetlo za maglu, može
biti samo na jednoj strani ( 4)
8. Umetnite držač sijalice u sklop svjetla.
9. Vratite tri vijka sa stražnje strane sklopa svjetla.
10. Spojite konektor ožičenja na sklop
svjetla.
11. Sklop svjetla postavite u originalni
položaj s vanjske strane, pazeći
da pravilno nasjedne.
12. Postavite dvije matice na zatike za pozicioniranje na stražnjoj
strani sklopa svjetla.
13. Ugradite gornje i donje obloge na stražnji stup.

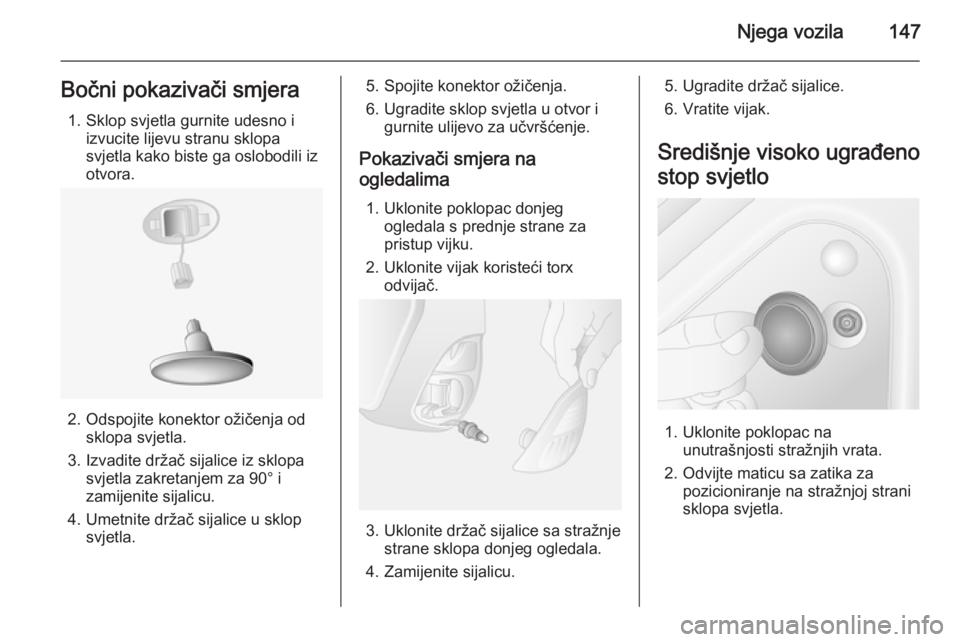

Njega vozila147Bočni pokazivači smjera1. Sklop svjetla gurnite udesno i izvucite lijevu stranu sklopa
svjetla kako biste ga oslobodili iz
otvora.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Izvadite držač sijalice iz sklopa svjetla zakretanjem za 90° izamijenite sijalicu.
4. Umetnite držač sijalice u sklop svjetla.
5. Spojite konektor ožičenja.
6. Ugradite sklop svjetla u otvor i gurnite ulijevo za učvršćenje.
Pokazivači smjera na
ogledalima
1. Uklonite poklopac donjeg ogledala s prednje strane zapristup vijku.
2. Uklonite vijak koristeći torx odvijač.
3. Uklonite držač sijalice sa stražnjestrane sklopa donjeg ogledala.
4. Zamijenite sijalicu.
5. Ugradite držač sijalice.
6. Vratite vijak.
Središnje visoko ugrađeno stop svjetlo
1. Uklonite poklopac na unutrašnjosti stražnjih vrata.
2. Odvijte maticu sa zatika za pozicioniranje na stražnjoj strani
sklopa svjetla.

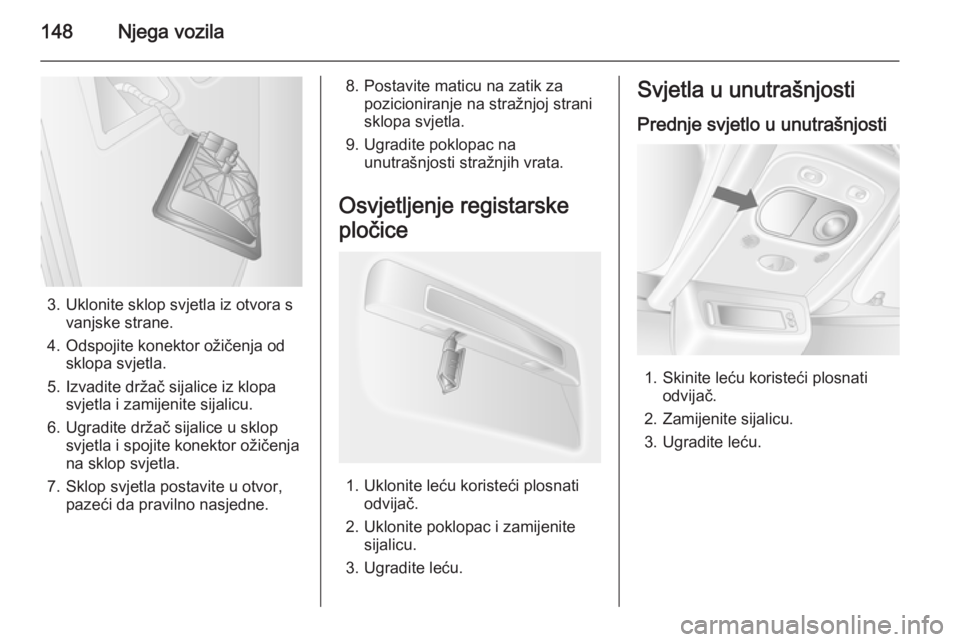

148Njega vozila
3. Uklonite sklop svjetla iz otvora svanjske strane.
4. Odspojite konektor ožičenja od sklopa svjetla.
5. Izvadite držač sijalice iz klopa svjetla i zamijenite sijalicu.
6. Ugradite držač sijalice u sklop svjetla i spojite konektor ožičenja
na sklop svjetla.
7. Sklop svjetla postavite u otvor, pazeći da pravilno nasjedne.
8. Postavite maticu na zatik zapozicioniranje na stražnjoj strani
sklopa svjetla.
9. Ugradite poklopac na unutrašnjosti stražnjih vrata.
Osvjetljenje registarske
pločice
1. Uklonite leću koristeći plosnati odvijač.
2. Uklonite poklopac i zamijenite sijalicu.
3. Ugradite leću.
Svjetla u unutrašnjosti
Prednje svjetlo u unutrašnjosti
1. Skinite leću koristeći plosnati odvijač.
2. Zamijenite sijalicu.
3. Ugradite leću.

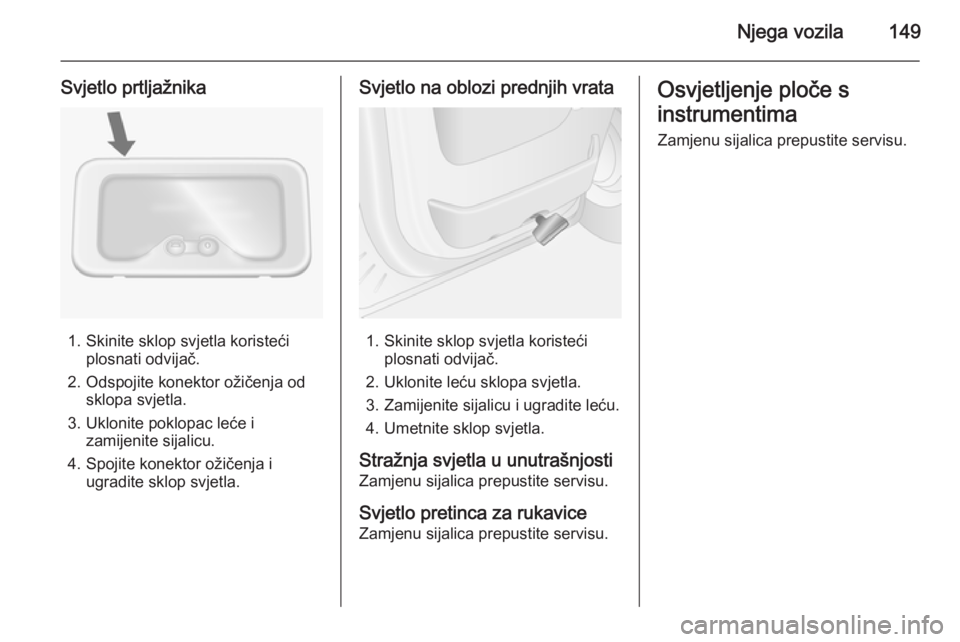

Njega vozila149
Svjetlo prtljažnika
1. Skinite sklop svjetla koristećiplosnati odvijač.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Uklonite poklopac leće i zamijenite sijalicu.
4. Spojite konektor ožičenja i ugradite sklop svjetla.
Svjetlo na oblozi prednjih vrata
1. Skinite sklop svjetla koristeći plosnati odvijač.
2. Uklonite leću sklopa svjetla.
3. Zamijenite sijalicu i ugradite leću. 4. Umetnite sklop svjetla.
Stražnja svjetla u unutrašnjosti Zamjenu sijalica prepustite servisu.
Svjetlo pretinca za rukavice
Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.

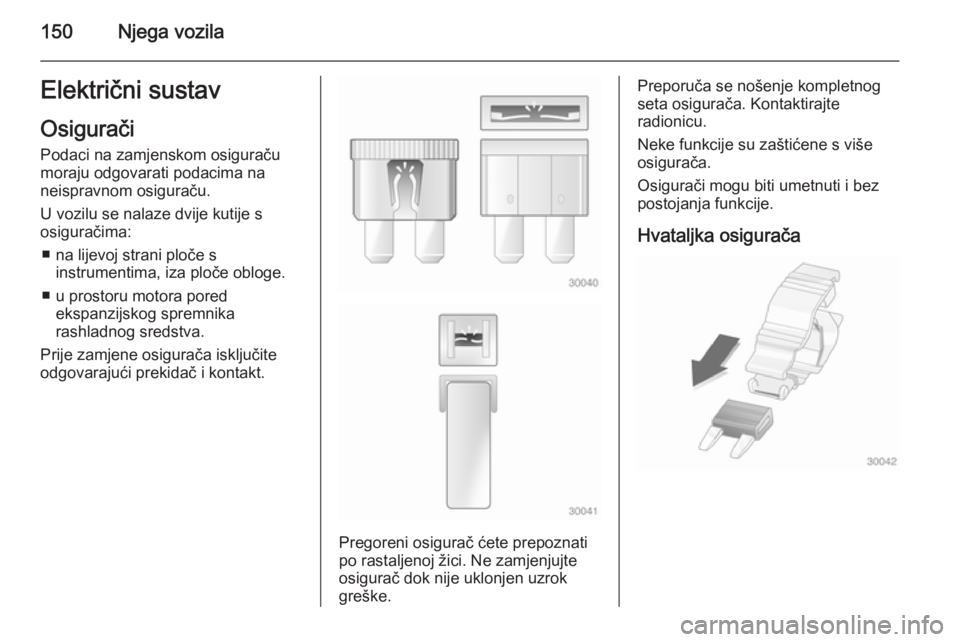

150Njega vozilaElektrični sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
■ na lijevoj strani ploče s instrumentima, iza ploče obloge.
■ u prostoru motora pored ekspanzijskog spremnika
rashladnog sredstva.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Preporuča se nošenje kompletnog
seta osigurača. Kontaktirajte
radionicu.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača
