2014 OPEL MOVANO_B Priručnik za vlasnika (in Croatian)

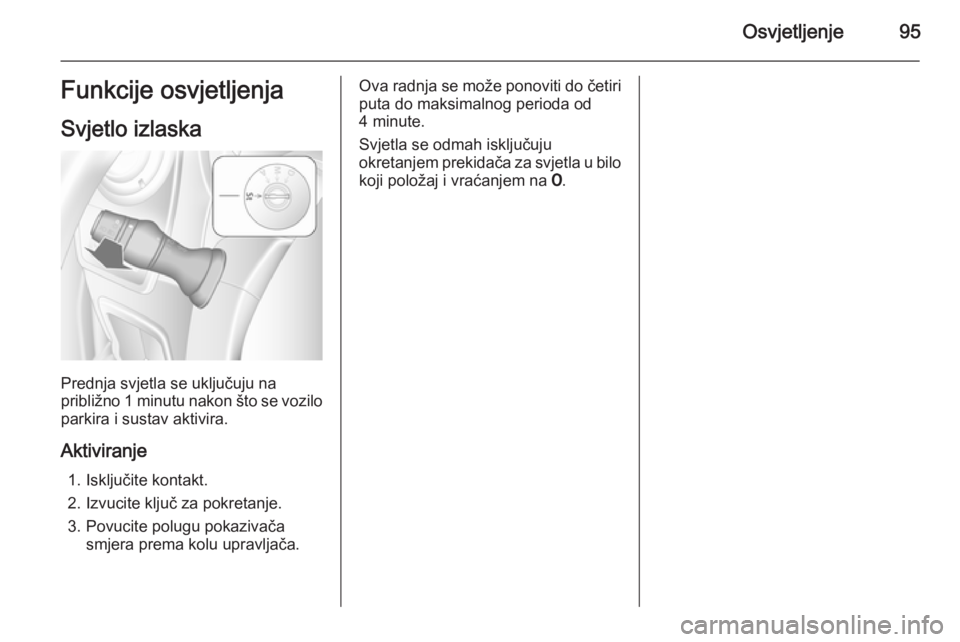

Osvjetljenje95Funkcije osvjetljenja
Svjetlo izlaska
Prednja svjetla se uključuju na
približno 1 minutu nakon što se vozilo
parkira i sustav aktivira.
Aktiviranje 1. Isključite kontakt.
2. Izvucite ključ za pokretanje.
3. Povucite polugu pokazivača smjera prema kolu upravljača.
Ova radnja se može ponoviti do četiriputa do maksimalnog perioda od
4 minute.
Svjetla se odmah isključuju
okretanjem prekidača za svjetla u bilo
koji položaj i vraćanjem na 7.

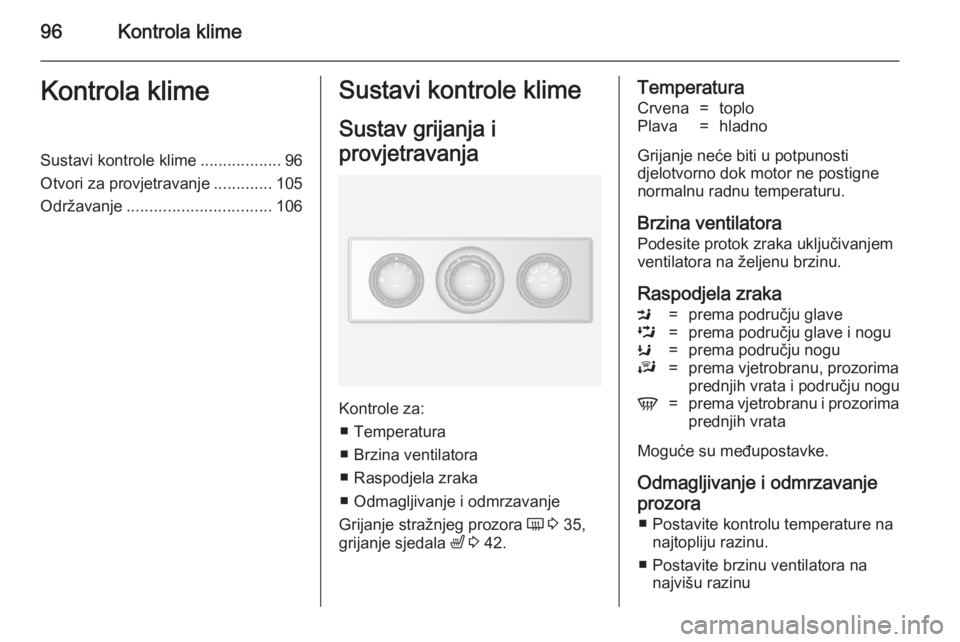

96Kontrola klimeKontrola klimeSustavi kontrole klime..................96
Otvori za provjetravanje .............105
Održavanje ................................ 106Sustavi kontrole klime
Sustav grijanja i
provjetravanja
Kontrole za: ■ Temperatura
■ Brzina ventilatora
■ Raspodjela zraka
■ Odmagljivanje i odmrzavanje
Grijanje stražnjeg prozora Ü 3 35,
grijanje sjedala ß 3 42.
TemperaturaCrvena=toploPlava=hladno
Grijanje neće biti u potpunosti
djelotvorno dok motor ne postigne
normalnu radnu temperaturu.
Brzina ventilatora
Podesite protok zraka uključivanjem
ventilatora na željenu brzinu.
Raspodjela zraka
M=prema području glaveL=prema području glave i noguK=prema području noguJ=prema vjetrobranu, prozorima
prednjih vrata i području noguV=prema vjetrobranu i prozorima prednjih vrata
Moguće su međupostavke.
Odmagljivanje i odmrzavanje
prozora ■ Postavite kontrolu temperature na najtopliju razinu.
■ Postavite brzinu ventilatora na najvišu razinu

Kontrola klime97
■Postavite kontrolu raspodjele zraka
na V.
■ Uključite grijanje stražnjeg prozora Ü.
■ Po potrebi otvorite bočne otvore za
provjetravanje i usmjerite ih prema
prozorima vrata.
■ Za istovremeno grijanje područja nogu, postavite kontrolu raspodjele
zraka na J.
Klima uređajOsim za sustav grijanja i
provjetravanja, sustav klima uređaja ima kontrole za:AC=hlađenjeu=recirkulacija zraka
Grijanje stražnjeg prozora Ü 3 35,
grijanje sjedala ß 3 42.
Hlađenje (AC)
Upravlja se AC prekidačem i može se
koristiti samo kada su uključeni motor i ventilator.
Klima uređaj hladi i odvlažuje (suši)
zrak kad je temperatura okoline malo
iznad točke smrzavanja. Stoga može
doći do kondenzacije i kapanja ispod
vozila.
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva.
Napomena
Ako se klima uređaj postavi na
maksimalno hlađenje kada je
temperatura okoline visoka,
Autostop možda će biti spriječen sve
dok se ne postigne željena
temperatura u putničkom prostoru.
Ako je klima uređaj podešen na
maksimalno hlađenje dok je motor pod Autostop, motor bi se mogao
automatski ponovno pokrenuti.
Sustav stop-start 3 110.
Sustav recirkulacije zraka Upravljanje u prekidačem.9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu
zamagliti. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
Maksimalno hlađenje
Malo otvorite prozore tako da se vrući
zrak može brzo raspršiti.
■ Hlađenje AC uključeno.
■ Sustav recirkulacije zraka u
uključen.

98Kontrola klime

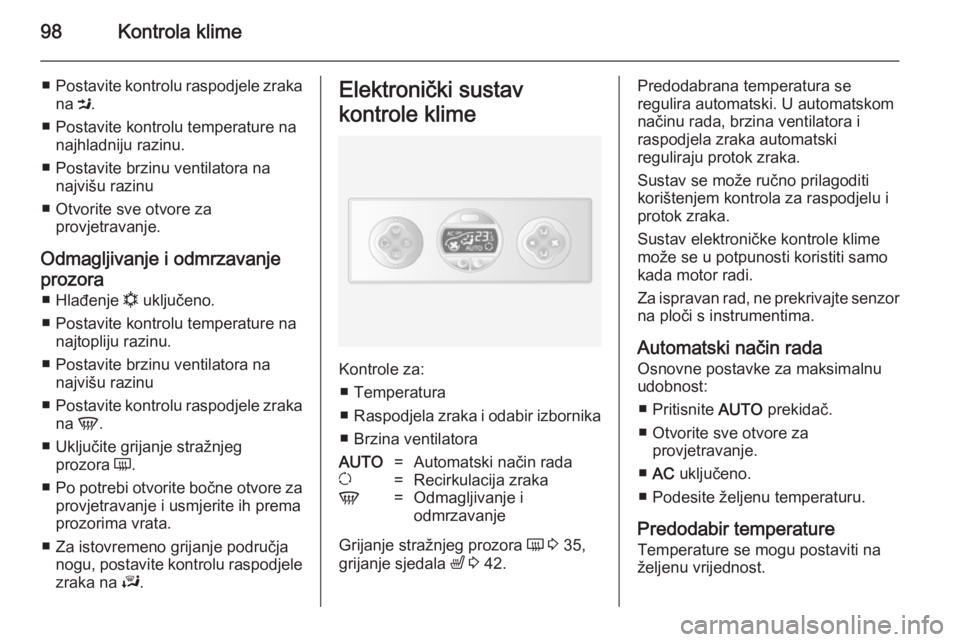

■Postavite kontrolu raspodjele zraka
na M.
■ Postavite kontrolu temperature na najhladniju razinu.
■ Postavite brzinu ventilatora na najvišu razinu
■ Otvorite sve otvore za provjetravanje.
Odmagljivanje i odmrzavanje
prozora ■ Hlađenje n uključeno.
■ Postavite kontrolu temperature na najtopliju razinu.
■ Postavite brzinu ventilatora na najvišu razinu
■ Postavite kontrolu raspodjele zraka
na V.
■ Uključite grijanje stražnjeg prozora Ü.
■ Po potrebi otvorite bočne otvore za
provjetravanje i usmjerite ih prema
prozorima vrata.
■ Za istovremeno grijanje područja nogu, postavite kontrolu raspodjele
zraka na J.Elektronički sustav
kontrole klime
Kontrole za: ■ Temperatura
■ Raspodjela zraka i odabir izbornika
■ Brzina ventilatora
AUTO=Automatski način radau=Recirkulacija zrakaV=Odmagljivanje i
odmrzavanje
Grijanje stražnjeg prozora Ü 3 35,
grijanje sjedala ß 3 42.
Predodabrana temperatura se
regulira automatski. U automatskom
načinu rada, brzina ventilatora i
raspodjela zraka automatski
reguliraju protok zraka.
Sustav se može ručno prilagoditi
korištenjem kontrola za raspodjelu i
protok zraka.
Sustav elektroničke kontrole klime može se u potpunosti koristiti samo
kada motor radi.
Za ispravan rad, ne prekrivajte senzor na ploči s instrumentima.
Automatski način rada
Osnovne postavke za maksimalnu
udobnost:
■ Pritisnite AUTO prekidač.
■ Otvorite sve otvore za provjetravanje.
■ AC uključeno.
■ Podesite željenu temperaturu.
Predodabir temperature
Temperature se mogu postaviti na
željenu vrijednost.

Kontrola klime99

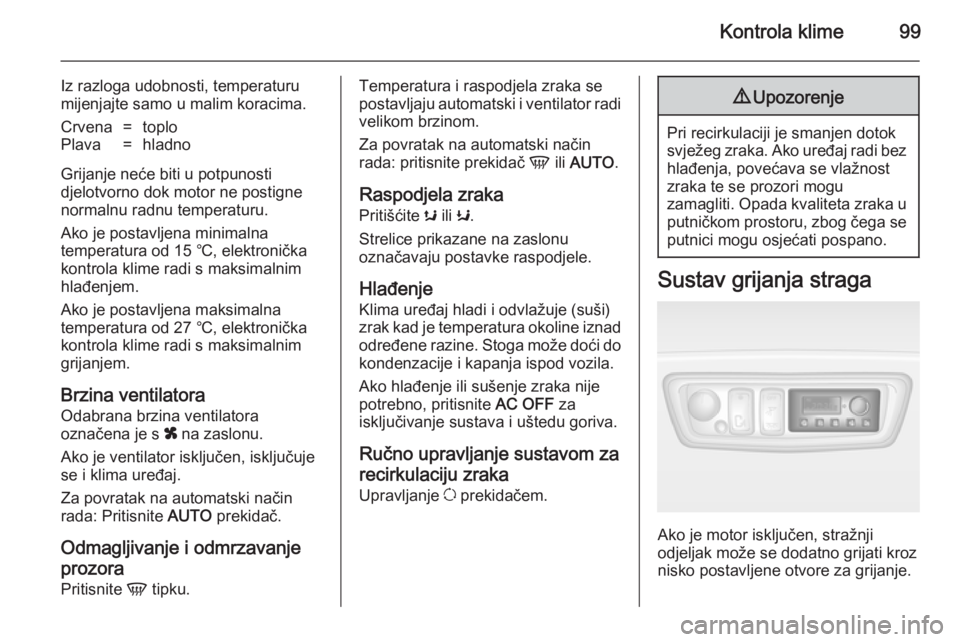

Iz razloga udobnosti, temperaturu
mijenjajte samo u malim koracima.Crvena=toploPlava=hladno
Grijanje neće biti u potpunosti
djelotvorno dok motor ne postigne
normalnu radnu temperaturu.
Ako je postavljena minimalna
temperatura od 15 ℃, elektronička
kontrola klime radi s maksimalnim
hlađenjem.
Ako je postavljena maksimalna
temperatura od 27 ℃, elektronička
kontrola klime radi s maksimalnim
grijanjem.
Brzina ventilatora Odabrana brzina ventilatora
označena je s x na zaslonu.
Ako je ventilator isključen, isključuje
se i klima uređaj.
Za povratak na automatski način
rada: Pritisnite AUTO prekidač.
Odmagljivanje i odmrzavanje
prozora
Pritisnite V tipku.
Temperatura i raspodjela zraka se
postavljaju automatski i ventilator radi velikom brzinom.
Za povratak na automatski način rada: pritisnite prekidač V ili AUTO .
Raspodjela zraka Pritišćite s ili K.
Strelice prikazane na zaslonu označavaju postavke raspodjele.
Hlađenje Klima uređaj hladi i odvlažuje (suši)
zrak kad je temperatura okoline iznad
određene razine. Stoga može doći do
kondenzacije i kapanja ispod vozila.
Ako hlađenje ili sušenje zraka nije
potrebno, pritisnite AC OFF za
isključivanje sustava i uštedu goriva.
Ručno upravljanje sustavom za
recirkulaciju zraka
Upravljanje u prekidačem.9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu
zamagliti. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
Sustav grijanja straga
Ako je motor isključen, stražnji
odjeljak može se dodatno grijati kroz
nisko postavljene otvore za grijanje.

100Kontrola klime

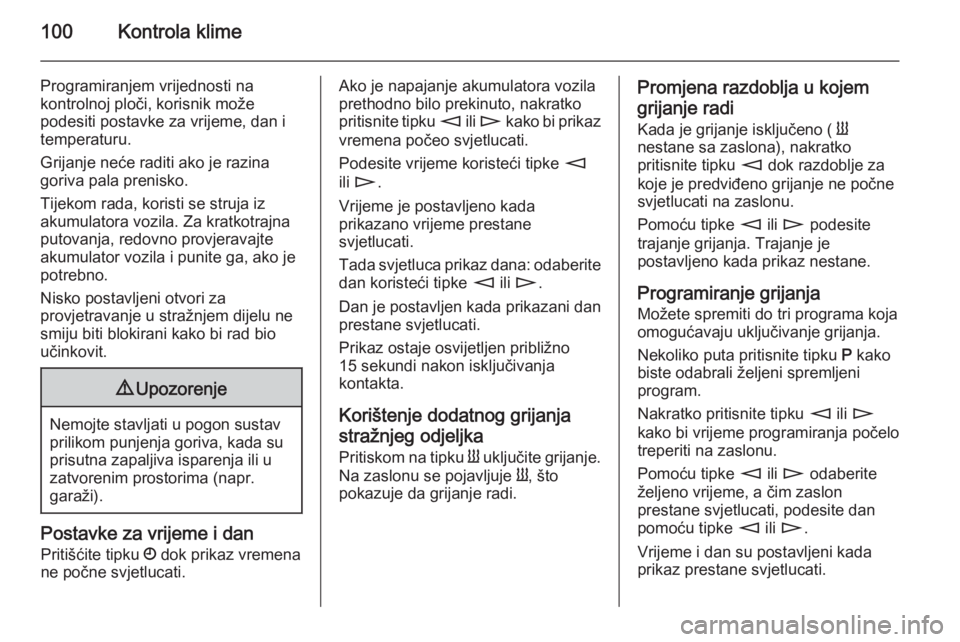

Programiranjem vrijednosti na
kontrolnoj ploči, korisnik može
podesiti postavke za vrijeme, dan i
temperaturu.
Grijanje neće raditi ako je razina
goriva pala prenisko.
Tijekom rada, koristi se struja iz
akumulatora vozila. Za kratkotrajna
putovanja, redovno provjeravajte
akumulator vozila i punite ga, ako je
potrebno.
Nisko postavljeni otvori za
provjetravanje u stražnjem dijelu ne
smiju biti blokirani kako bi rad bio
učinkovit.9 Upozorenje
Nemojte stavljati u pogon sustav
prilikom punjenja goriva, kada su
prisutna zapaljiva isparenja ili u
zatvorenim prostorima (napr.
garaži).
Postavke za vrijeme i dan
Pritišćite tipku Ö dok prikaz vremena
ne počne svjetlucati.
Ako je napajanje akumulatora vozila
prethodno bilo prekinuto, nakratko
pritisnite tipku m ili n kako bi prikaz
vremena počeo svjetlucati.
Podesite vrijeme koristeći tipke m
ili n .
Vrijeme je postavljeno kada
prikazano vrijeme prestane
svjetlucati.
Tada svjetluca prikaz dana: odaberite
dan koristeći tipke m ili n .
Dan je postavljen kada prikazani dan
prestane svjetlucati.
Prikaz ostaje osvijetljen približno
15 sekundi nakon isključivanja
kontakta.
Korištenje dodatnog grijanjastražnjeg odjeljka
Pritiskom na tipku Y uključite grijanje.
Na zaslonu se pojavljuje Y, što
pokazuje da grijanje radi.Promjena razdoblja u kojem
grijanje radi Kada je grijanje isključeno ( Y
nestane sa zaslona), nakratko
pritisnite tipku m dok razdoblje za
koje je predviđeno grijanje ne počne
svjetlucati na zaslonu.
Pomoću tipke m ili n podesite
trajanje grijanja. Trajanje je postavljeno kada prikaz nestane.
Programiranje grijanja
Možete spremiti do tri programa koja
omogućavaju uključivanje grijanja.
Nekoliko puta pritisnite tipku P kako
biste odabrali željeni spremljeni
program.
Nakratko pritisnite tipku m ili n
kako bi vrijeme programiranja počelo treperiti na zaslonu.
Pomoću tipke m ili n odaberite
željeno vrijeme, a čim zaslon
prestane svjetlucati, podesite dan
pomoću tipke m ili n .
Vrijeme i dan su postavljeni kada
prikaz prestane svjetlucati.

Kontrola klime101

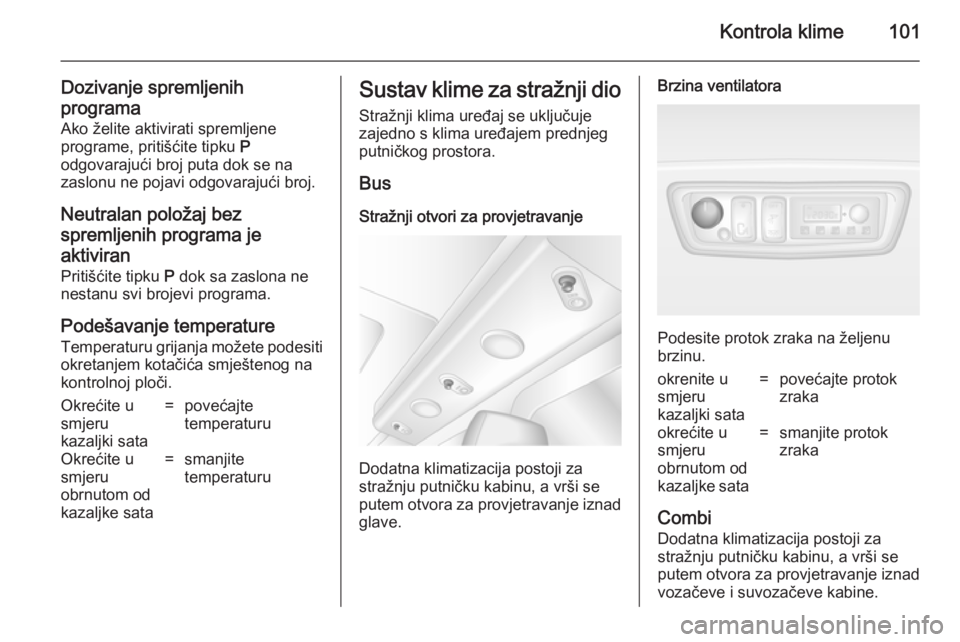

Dozivanje spremljenih
programa Ako želite aktivirati spremljene
programe, pritišćite tipku P
odgovarajući broj puta dok se na
zaslonu ne pojavi odgovarajući broj.
Neutralan položaj bez
spremljenih programa je aktiviran Pritišćite tipku P dok sa zaslona ne
nestanu svi brojevi programa.
Podešavanje temperature Temperaturu grijanja možete podesiti
okretanjem kotačića smještenog na
kontrolnoj ploči.Okrećite u
smjeru
kazaljki sata=povećajte
temperaturuOkrećite u
smjeru
obrnutom od
kazaljke sata=smanjite
temperaturuSustav klime za stražnji dio
Stražnji klima uređaj se uključuje
zajedno s klima uređajem prednjeg
putničkog prostora.
Bus Stražnji otvori za provjetravanje
Dodatna klimatizacija postoji za
stražnju putničku kabinu, a vrši se
putem otvora za provjetravanje iznad
glave.
Brzina ventilatora
Podesite protok zraka na željenu
brzinu.
okrenite u
smjeru
kazaljki sata=povećajte protok
zrakaokrećite u
smjeru
obrnutom od
kazaljke sata=smanjite protok
zraka
Combi
Dodatna klimatizacija postoji zastražnju putničku kabinu, a vrši se
putem otvora za provjetravanje iznad
vozačeve i suvozačeve kabine.

102Kontrola klime

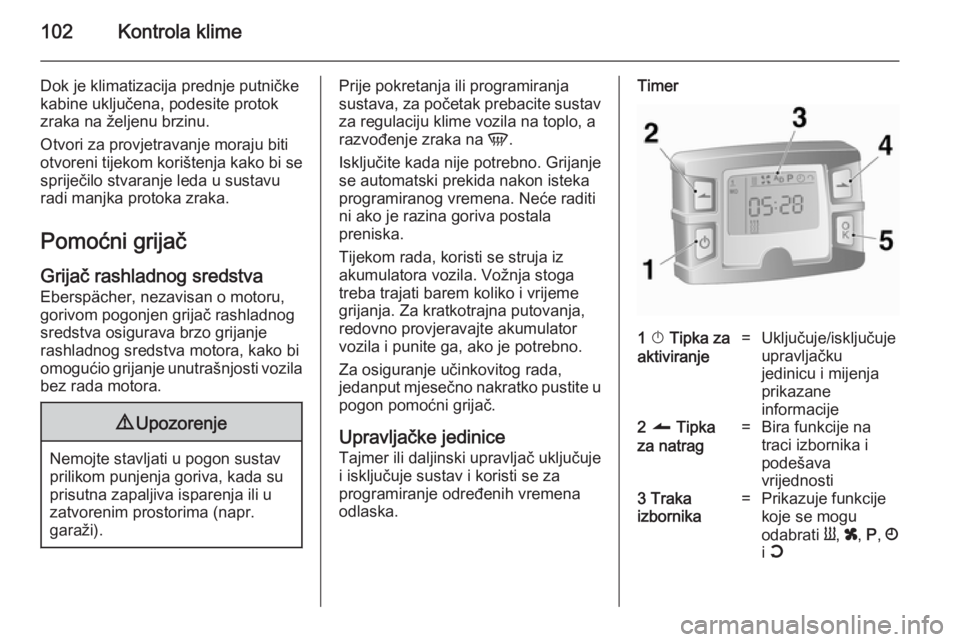

Dok je klimatizacija prednje putničkekabine uključena, podesite protok
zraka na željenu brzinu.
Otvori za provjetravanje moraju biti
otvoreni tijekom korištenja kako bi se
spriječilo stvaranje leda u sustavu
radi manjka protoka zraka.
Pomoćni grijač
Grijač rashladnog sredstva Eberspächer, nezavisan o motoru,
gorivom pogonjen grijač rashladnog
sredstva osigurava brzo grijanje
rashladnog sredstva motora, kako bi
omogućio grijanje unutrašnjosti vozila
bez rada motora.9 Upozorenje
Nemojte stavljati u pogon sustav
prilikom punjenja goriva, kada su
prisutna zapaljiva isparenja ili u
zatvorenim prostorima (napr.
garaži).
Prije pokretanja ili programiranja
sustava, za početak prebacite sustav
za regulaciju klime vozila na toplo, a
razvođenje zraka na V.
Isključite kada nije potrebno. Grijanje se automatski prekida nakon isteka
programiranog vremena. Neće raditi
ni ako je razina goriva postala
preniska.
Tijekom rada, koristi se struja iz
akumulatora vozila. Vožnja stoga
treba trajati barem koliko i vrijeme
grijanja. Za kratkotrajna putovanja,
redovno provjeravajte akumulator
vozila i punite ga, ako je potrebno.
Za osiguranje učinkovitog rada,
jedanput mjesečno nakratko pustite u
pogon pomoćni grijač.
Upravljačke jedinice Tajmer ili daljinski upravljač uključuje
i isključuje sustav i koristi se za
programiranje određenih vremena
odlaska.Timer1 X Tipka za
aktiviranje=Uključuje/isključuje
upravljačku
jedinicu i mijenja
prikazane
informacije2 q Tipka
za natrag=Bira funkcije na
traci izbornika i
podešava
vrijednosti3 Traka
izbornika=Prikazuje funkcije
koje se mogu
odabrati Y, x , P , Ö
i Y
