Njega vozila159

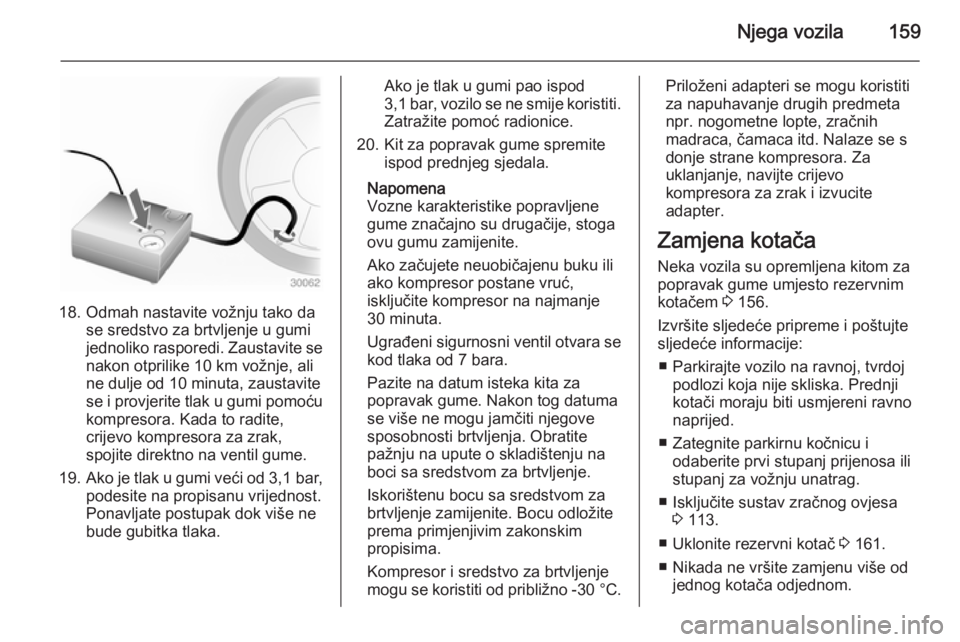

18. Odmah nastavite vožnju tako dase sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 10 km vožnje, ali
ne dulje od 10 minuta, zaustavite
se i provjerite tlak u gumi pomoću
kompresora. Kada to radite,
crijevo kompresora za zrak,
spojite direktno na ventil gume.
19. Ako je tlak u gumi veći od 3,1 bar,
podesite na propisanu vrijednost.
Ponavljate postupak dok više ne
bude gubitka tlaka.
Ako je tlak u gumi pao ispod 3,1 bar, vozilo se ne smije koristiti.
Zatražite pomoć radionice.
20. Kit za popravak gume spremite ispod prednjeg sjedala.
Napomena
Vozne karakteristike popravljene
gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 minuta.
Ugrađeni sigurnosni ventil otvara se
kod tlaka od 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.Priloženi adapteri se mogu koristiti
za napuhavanje drugih predmeta
npr. nogometne lopte, zračnih
madraca, čamaca itd. Nalaze se s
donje strane kompresora. Za
uklanjanje, navijte crijevo
kompresora za zrak i izvucite
adapter.
Zamjena kotača
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 156.
Izvršite sljedeće pripreme i poštujte sljedeće informacije:
■ Parkirajte vozilo na ravnoj, tvrdoj podlozi koja nije skliska. Prednji
kotači moraju biti usmjereni ravno
naprijed.
■ Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa ili
stupanj za vožnju unatrag.
■ Isključite sustav zračnog ovjesa 3 113.
■ Uklonite rezervni kotač 3 161.
■ Nikada ne vršite zamjenu više od jednog kotača odjednom.

160Njega vozila

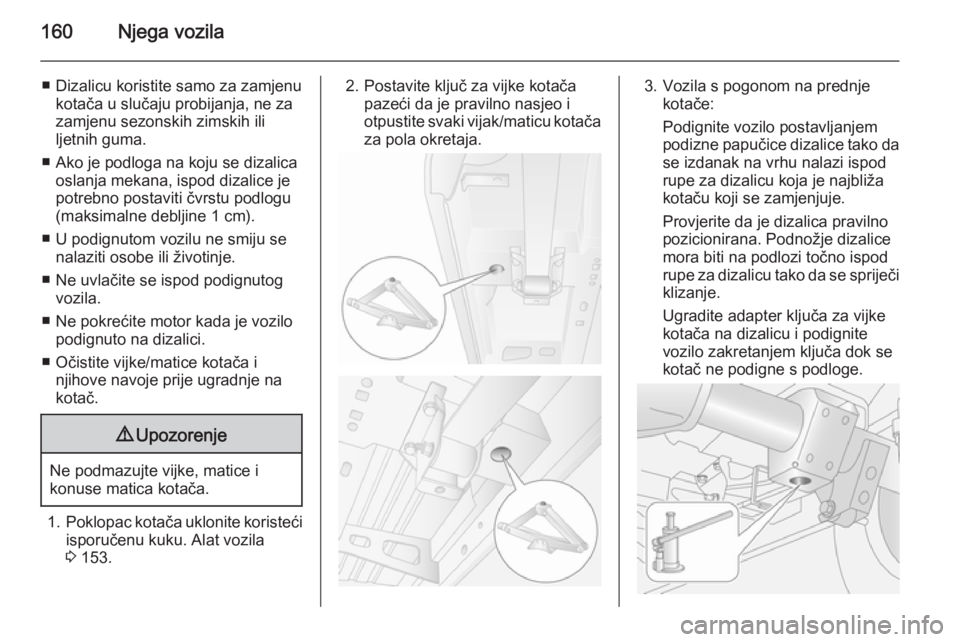

■ Dizalicu koristite samo za zamjenukotača u slučaju probijanja, ne za
zamjenu sezonskih zimskih ili
ljetnih guma.
■ Ako je podloga na koju se dizalica oslanja mekana, ispod dizalice je
potrebno postaviti čvrstu podlogu
(maksimalne debljine 1 cm).
■ U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
■ Ne uvlačite se ispod podignutog vozila.
■ Ne pokrećite motor kada je vozilo podignuto na dizalici.
■ Očistite vijke/matice kotača i njihove navoje prije ugradnje na
kotač.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Poklopac kotača uklonite koristeći
isporučenu kuku. Alat vozila 3 153.
2. Postavite ključ za vijke kotača
pazeći da je pravilno nasjeo i
otpustite svaki vijak/maticu kotača za pola okretaja.3. Vozila s pogonom na prednje kotače:
Podignite vozilo postavljanjem
podizne papučice dizalice tako da
se izdanak na vrhu nalazi ispod
rupe za dizalicu koja je najbliža
kotaču koji se zamjenjuje.
Provjerite da je dizalica pravilno
pozicionirana. Podnožje dizalice
mora biti na podlozi točno ispod
rupe za dizalicu tako da se spriječi klizanje.
Ugradite adapter ključa za vijke
kotača na dizalicu i podignite
vozilo zakretanjem ključa dok se
kotač ne podigne s podloge.

Njega vozila161

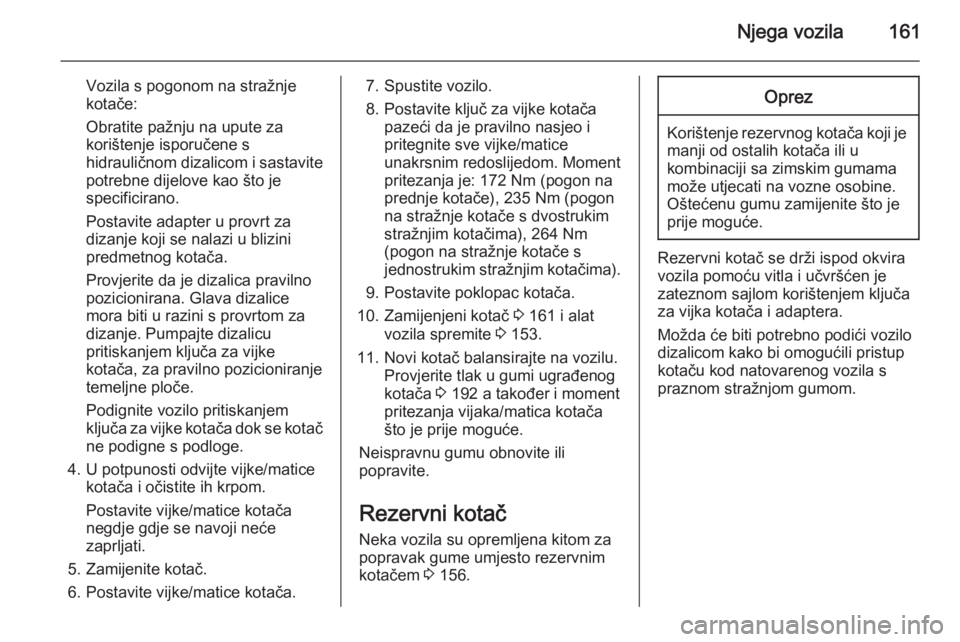

Vozila s pogonom na stražnje
kotače:
Obratite pažnju na upute za
korištenje isporučene s
hidrauličnom dizalicom i sastavite
potrebne dijelove kao što je
specificirano.
Postavite adapter u provrt za
dizanje koji se nalazi u blizini
predmetnog kotača.
Provjerite da je dizalica pravilno
pozicionirana. Glava dizalice
mora biti u razini s provrtom za
dizanje. Pumpajte dizalicu
pritiskanjem ključa za vijke
kotača, za pravilno pozicioniranje
temeljne ploče.
Podignite vozilo pritiskanjem
ključa za vijke kotača dok se kotač
ne podigne s podloge.
4. U potpunosti odvijte vijke/matice kotača i očistite ih krpom.
Postavite vijke/matice kotača
negdje gdje se navoji neće
zaprljati.
5. Zamijenite kotač. 6. Postavite vijke/matice kotača.7. Spustite vozilo.
8. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
pritegnite sve vijke/matice
unakrsnim redoslijedom. Moment
pritezanja je: 172 Nm (pogon na
prednje kotače), 235 Nm (pogon
na stražnje kotače s dvostrukim
stražnjim kotačima), 264 Nm
(pogon na stražnje kotače s
jednostrukim stražnjim kotačima).
9. Postavite poklopac kotača.
10. Zamijenjeni kotač 3 161 i alat
vozila spremite 3 153.
11. Novi kotač balansirajte na vozilu. Provjerite tlak u gumi ugrađenog
kotača 3 192 a također i moment
pritezanja vijaka/matica kotača
što je prije moguće.
Neispravnu gumu obnovite ili
popravite.
Rezervni kotač Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 156.Oprez
Korištenje rezervnog kotača koji je
manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Rezervni kotač se drži ispod okvira
vozila pomoću vitla i učvršćen je
zateznom sajlom korištenjem ključa
za vijka kotača i adaptera.
Možda će biti potrebno podići vozilo
dizalicom kako bi omogućili pristup
kotaču kod natovarenog vozila s
praznom stražnjom gumom.

162Njega vozila

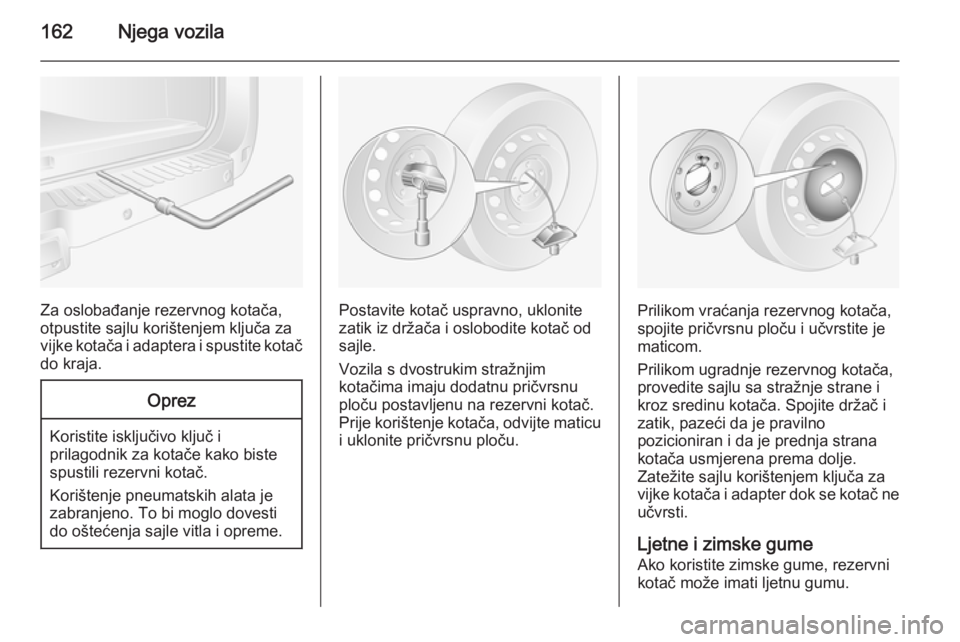

Za oslobađanje rezervnog kotača,
otpustite sajlu korištenjem ključa za vijke kotača i adaptera i spustite kotač
do kraja.
Oprez
Koristite isključivo ključ i
prilagodnik za kotače kako biste spustili rezervni kotač.
Korištenje pneumatskih alata je
zabranjeno. To bi moglo dovesti
do oštećenja sajle vitla i opreme.
Postavite kotač uspravno, uklonite
zatik iz držača i oslobodite kotač od
sajle.
Vozila s dvostrukim stražnjim
kotačima imaju dodatnu pričvrsnu
ploču postavljenu na rezervni kotač.
Prije korištenje kotača, odvijte maticu i uklonite pričvrsnu ploču.Prilikom vraćanja rezervnog kotača,
spojite pričvrsnu ploču i učvrstite je
maticom.
Prilikom ugradnje rezervnog kotača,
provedite sajlu sa stražnje strane i
kroz sredinu kotača. Spojite držač i
zatik, pazeći da je pravilno
pozicioniran i da je prednja strana
kotača usmjerena prema dolje.
Zatežite sajlu korištenjem ključa za
vijke kotača i adapter dok se kotač ne
učvrsti.
Ljetne i zimske gume
Ako koristite zimske gume, rezervni
kotač može imati ljetnu gumu.

Njega vozila163

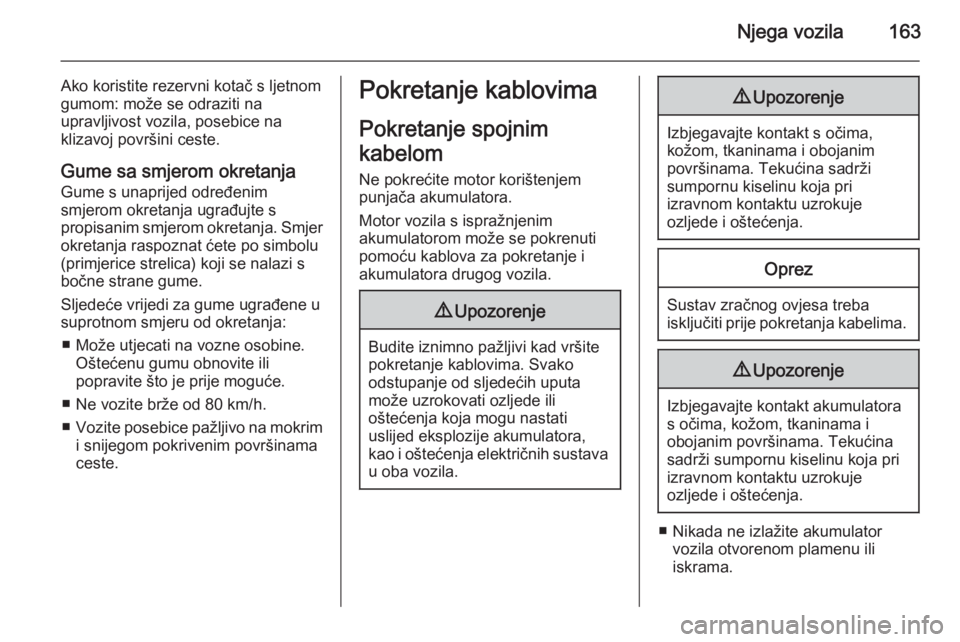

Ako koristite rezervni kotač s ljetnom
gumom: može se odraziti na
upravljivost vozila, posebice na
klizavoj površini ceste.
Gume sa smjerom okretanja Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s
bočne strane gume.
Sljedeće vrijedi za gume ugrađene u
suprotnom smjeru od okretanja:
■ Može utjecati na vozne osobine. Oštećenu gumu obnovite ili
popravite što je prije moguće.
■ Ne vozite brže od 80 km/h.
■ Vozite posebice pažljivo na mokrim
i snijegom pokrivenim površinama
ceste.Pokretanje kablovima
Pokretanje spojnim
kabelom Ne pokrećite motor korištenjem
punjača akumulatora.
Motor vozila s ispražnjenim
akumulatorom može se pokrenuti
pomoću kablova za pokretanje i
akumulatora drugog vozila.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.
9 Upozorenje
Izbjegavajte kontakt s očima,
kožom, tkaninama i obojanim
površinama. Tekućina sadrži
sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
Oprez
Sustav zračnog ovjesa treba
isključiti prije pokretanja kabelima.
9 Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
■ Nikada ne izlažite akumulator vozila otvorenom plamenu ili
iskrama.

164Njega vozila

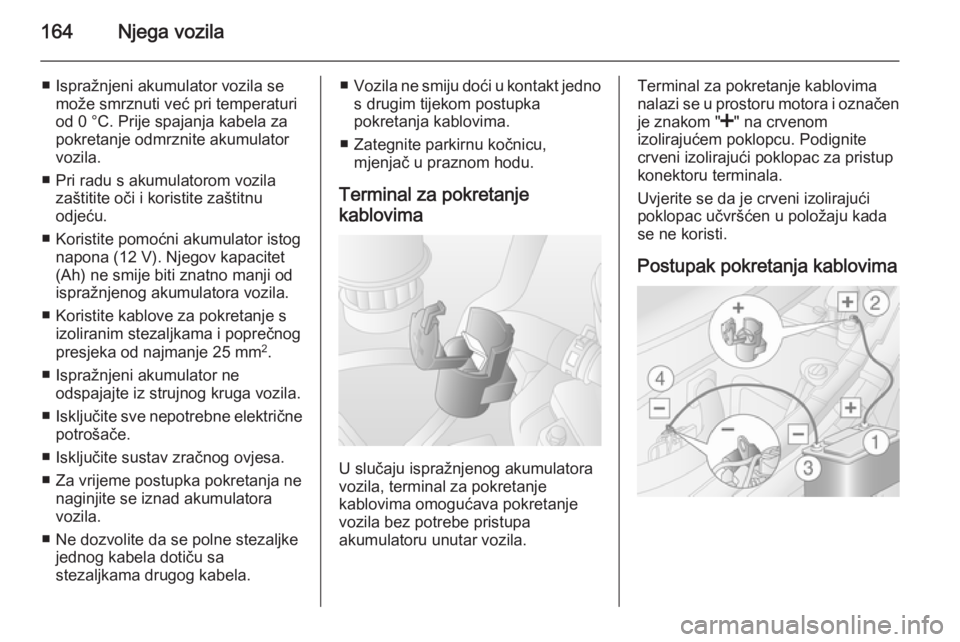

■ Ispražnjeni akumulator vozila semože smrznuti već pri temperaturi
od 0 °C. Prije spajanja kabela za
pokretanje odmrznite akumulator
vozila.
■ Pri radu s akumulatorom vozila zaštitite oči i koristite zaštitnu
odjeću.
■ Koristite pomoćni akumulator istog napona (12 V). Njegov kapacitet
(Ah) ne smije biti znatno manji od
ispražnjenog akumulatora vozila.
■ Koristite kablove za pokretanje s izoliranim stezaljkama i poprečnog
presjeka od najmanje 25 mm 2
.
■ Ispražnjeni akumulator ne odspajajte iz strujnog kruga vozila.
■ Isključite sve nepotrebne električne
potrošače.
■ Isključite sustav zračnog ovjesa.
■ Za vrijeme postupka pokretanja ne naginjite se iznad akumulatora
vozila.
■ Ne dozvolite da se polne stezaljke jednog kabela dotiču sa
stezaljkama drugog kabela.■ Vozila ne smiju doći u kontakt jedno
s drugim tijekom postupka
pokretanja kablovima.
■ Zategnite parkirnu kočnicu, mjenjač u praznom hodu.
Terminal za pokretanje
kablovima
U slučaju ispražnjenog akumulatora
vozila, terminal za pokretanje
kablovima omogućava pokretanje
vozila bez potrebe pristupa
akumulatoru unutar vozila.
Terminal za pokretanje kablovima
nalazi se u prostoru motora i označen
je znakom " <" na crvenom
izolirajućem poklopcu. Podignite
crveni izolirajući poklopac za pristup
konektoru terminala.
Uvjerite se da je crveni izolirajući
poklopac učvršćen u položaju kada
se ne koristi.
Postupak pokretanja kablovima

Njega vozila165

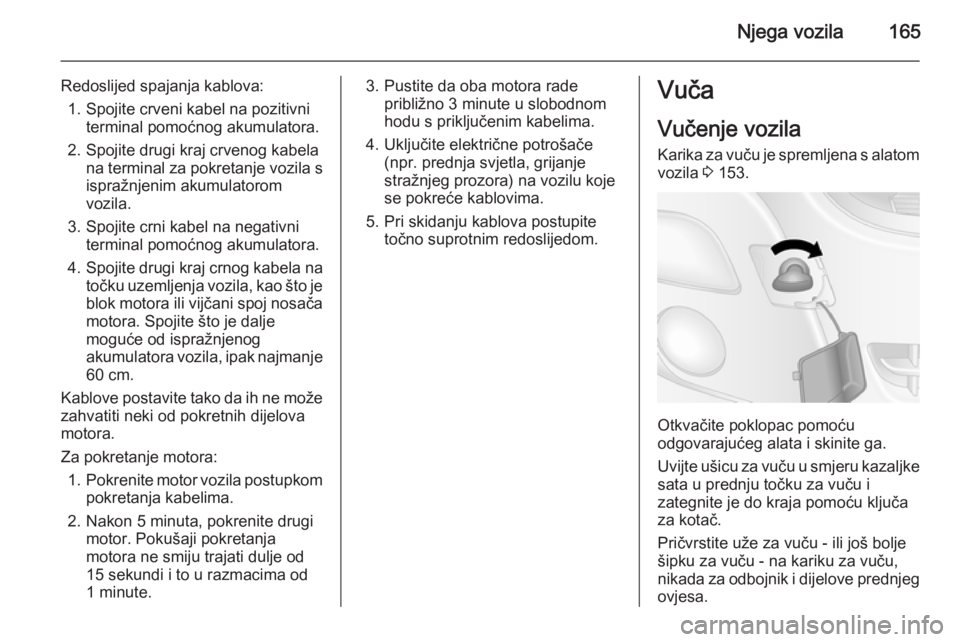

Redoslijed spajanja kablova:1. Spojite crveni kabel na pozitivni terminal pomoćnog akumulatora.
2. Spojite drugi kraj crvenog kabela na terminal za pokretanje vozila sispražnjenim akumulatorom
vozila.
3. Spojite crni kabel na negativni terminal pomoćnog akumulatora.
4. Spojite drugi kraj crnog kabela na
točku uzemljenja vozila, kao što je
blok motora ili vijčani spoj nosača
motora. Spojite što je dalje
moguće od ispražnjenog
akumulatora vozila, ipak najmanje 60 cm.
Kablove postavite tako da ih ne može zahvatiti neki od pokretnih dijelova
motora.
Za pokretanje motora: 1. Pokrenite motor vozila postupkom
pokretanja kabelima.
2. Nakon 5 minuta, pokrenite drugi motor. Pokušaji pokretanja
motora ne smiju trajati dulje od
15 sekundi i to u razmacima od
1 minute.3. Pustite da oba motora rade približno 3 minute u slobodnom
hodu s priključenim kabelima.
4. Uključite električne potrošače (npr. prednja svjetla, grijanje
stražnjeg prozora) na vozilu koje se pokreće kablovima.
5. Pri skidanju kablova postupite točno suprotnim redoslijedom.Vuča
Vučenje vozila
Karika za vuču je spremljena s alatom vozila 3 153.
Otkvačite poklopac pomoću
odgovarajućeg alata i skinite ga.
Uvijte ušicu za vuču u smjeru kazaljke sata u prednju točku za vuču i
zategnite je do kraja pomoću ključa
za kotač.
Pričvrstite uže za vuču - ili još bolje
šipku za vuču - na kariku za vuču,
nikada za odbojnik i dijelove prednjeg ovjesa.

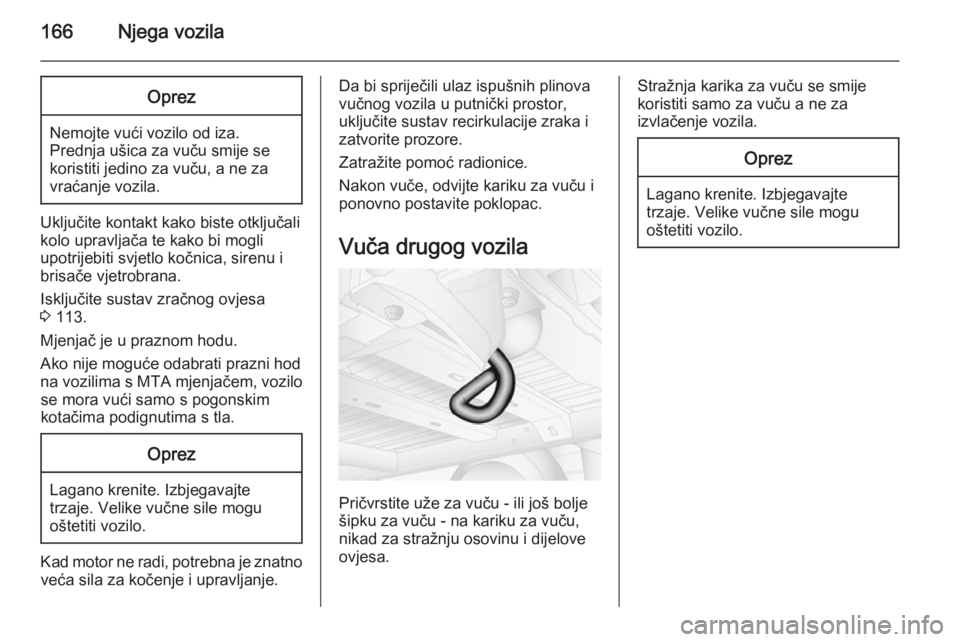

166Njega vozilaOprez
Nemojte vući vozilo od iza.
Prednja ušica za vuču smije se
koristiti jedino za vuču, a ne za
vraćanje vozila.
Uključite kontakt kako biste otključali kolo upravljača te kako bi mogli
upotrijebiti svjetlo kočnica, sirenu i brisače vjetrobrana.
Isključite sustav zračnog ovjesa
3 113.
Mjenjač je u praznom hodu.
Ako nije moguće odabrati prazni hod na vozilima s MTA mjenjačem, vozilo se mora vući samo s pogonskim
kotačima podignutima s tla.
Oprez
Lagano krenite. Izbjegavajte trzaje. Velike vučne sile mogu
oštetiti vozilo.
Kad motor ne radi, potrebna je znatno veća sila za kočenje i upravljanje.
Da bi spriječili ulaz ispušnih plinova
vučnog vozila u putnički prostor,
uključite sustav recirkulacije zraka i
zatvorite prozore.
Zatražite pomoć radionice.
Nakon vuče, odvijte kariku za vuču i
ponovno postavite poklopac.
Vuča drugog vozila
Pričvrstite uže za vuču - ili još bolje
šipku za vuču - na kariku za vuču,
nikad za stražnju osovinu i dijelove
ovjesa.
Stražnja karika za vuču se smije
koristiti samo za vuču a ne za
izvlačenje vozila.Oprez
Lagano krenite. Izbjegavajte trzaje. Velike vučne sile mogu
oštetiti vozilo.
