2014 OPEL MOVANO_B Посібник з експлуатації (in Ukrainian)

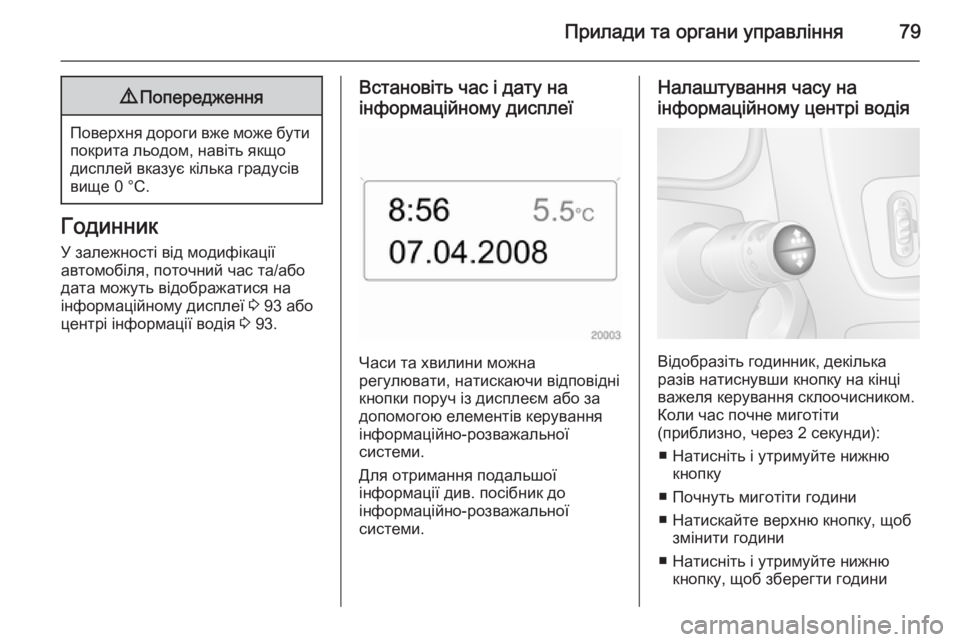

Прилади та органи управління799Попередження
Поверхня дороги вже може бути
покрита льодом, навіть якщо
дисплей вказує кілька градусів
вище 0 °C.
Годинник
У залежності від модифікації
автомобіля, поточний час та/або
дата можуть відображатися на
інформаційному дисплеї 3 93 або
центрі інформації водія 3 93.
Встановіть час і дату на
інформаційному дисплеї
Часи та хвилини можна
регулювати, натискаючи відповідні
кнопки поруч із дисплеєм або за
допомогою елементів керування
інформаційно-розважальної
системи.
Для отримання подальшої
інформації див. посібник до
інформаційно-розважальної
системи.
Налаштування часу на
інформаційному центрі водія
Відобразіть годинник, декілька
разів натиснувши кнопку на кінці
важеля керування склоочисником.
Коли час почне миготіти
(приблизно, через 2 секунди):
■ Натисніть і утримуйте нижню кнопку
■ Почнуть миготіти години
■ Натискайте верхню кнопку, щоб змінити години
■ Натисніть і утримуйте нижню кнопку, щоб зберегти години

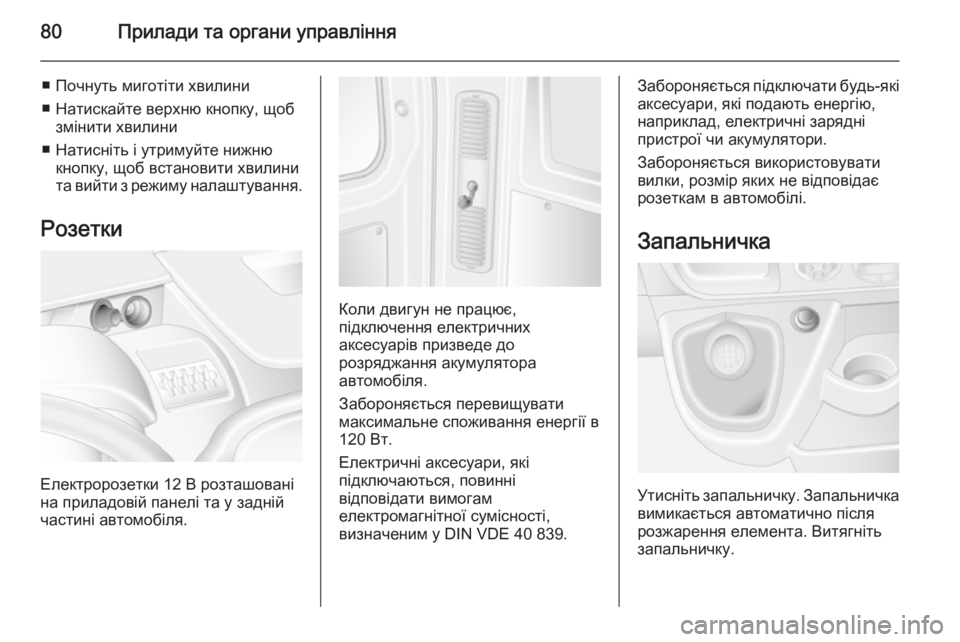

80Прилади та органи управління
■ Почнуть миготіти хвилини
■ Натискайте верхню кнопку, щоб змінити хвилини
■ Натисніть і утримуйте нижню кнопку, щоб встановити хвилини
та вийти з режиму налаштування.
Розетки
Електророзетки 12 В розташовані
на приладовій панелі та у задній
частині автомобіля.
Коли двигун не працює,
підключення електричних
аксесуарів призведе до
розряджання акумулятора
автомобіля.
Забороняється перевищувати
максимальне споживання енергії в
120 Вт.
Електричні аксесуари, які
підключаються, повинні
відповідати вимогам
електромагнітної сумісності,
визначеним у DIN VDE 40 839.
Забороняється підключати будь-які
аксесуари, які подають енергію,
наприклад, електричні зарядні
пристрої чи акумулятори.
Забороняється використовувати
вилки, розмір яких не відповідає
розеткам в автомобілі.
Запальничка
Утисніть запальничку. Запальничка вимикається автоматично після
розжарення елемента. Витягніть
запальничку.

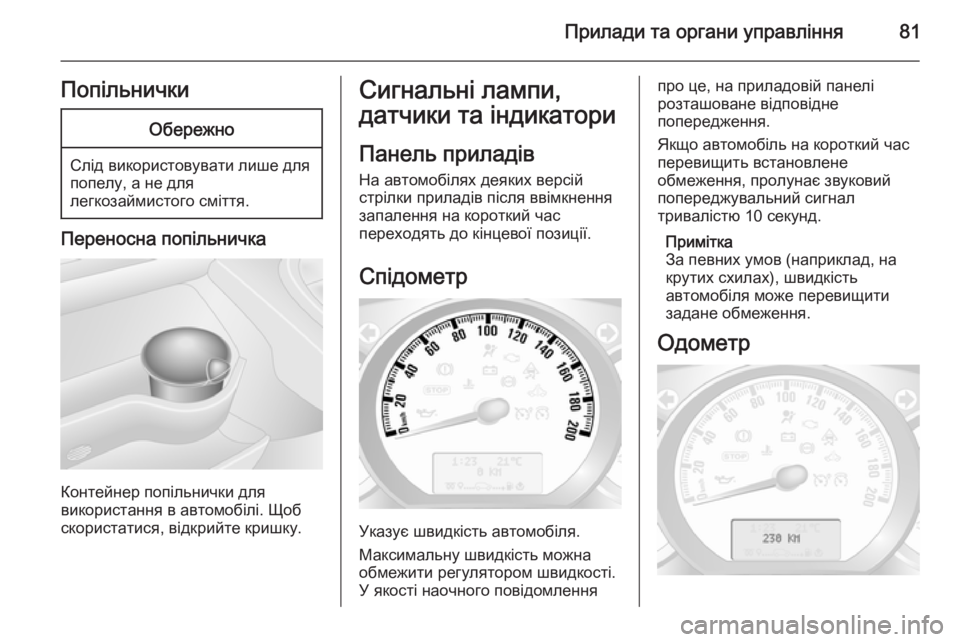

Прилади та органи управління81ПопільничкиОбережно
Слід використовувати лише для
попелу, а не для
легкозаймистого сміття.
Переносна попільничка
Контейнер попільнички для
використання в автомобілі. Щоб
скористатися, відкрийте кришку.
Сигнальні лампи,
датчики та індикатори
Панель приладівНа автомобілях деяких версій
стрілки приладів після ввімкнення
запалення на короткий час
переходять до кінцевої позиції.
Спідометр
Указує швидкість автомобіля.
Максимальну швидкість можна обмежити регулятором швидкості.
У якості наочного повідомлення
про це, на приладовій панелі
розташоване відповідне
попередження.
Якщо автомобіль на короткий час перевищить встановлене
обмеження, пролунає звуковий попереджувальний сигнал
тривалістю 10 секунд.
Примітка
За певних умов (наприклад, на
крутих схилах), швидкість
автомобіля може перевищити
задане обмеження.
Одометр

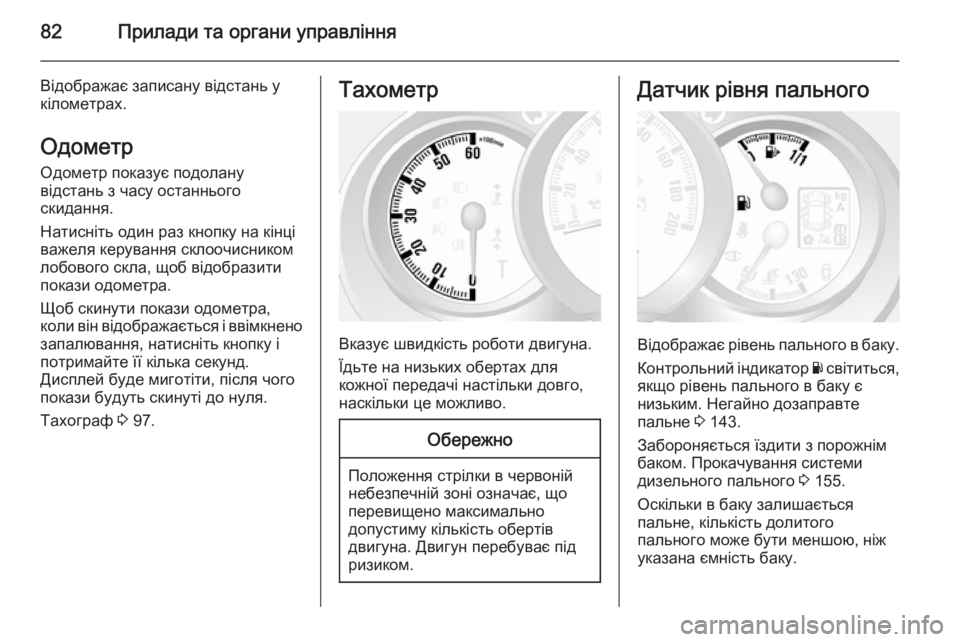

82Прилади та органи управління
Відображає записану відстань у
кілометрах.
Одометр
Одометр показує подолану
відстань з часу останнього
скидання.
Натисніть один раз кнопку на кінці
важеля керування склоочисником
лобового скла, щоб відобразити
покази одометра.
Щоб скинути покази одометра,
коли він відображається і ввімкнено
запалювання, натисніть кнопку і
потримайте її кілька секунд.
Дисплей буде миготіти, після чого покази будуть скинуті до нуля.
Тахограф 3 97.Тахометр
Вказує швидкість роботи двигуна.
Їдьте на низьких обертах для
кожної передачі настільки довго, наскільки це можливо.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Відображає рівень пального в баку.
Контрольний індикатор Y світиться,
якщо рівень пального в баку є
низьким. Негайно дозаправте
пальне 3 143.
Забороняється їздити з порожнім баком. Прокачування системи
дизельного пального 3 155.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.

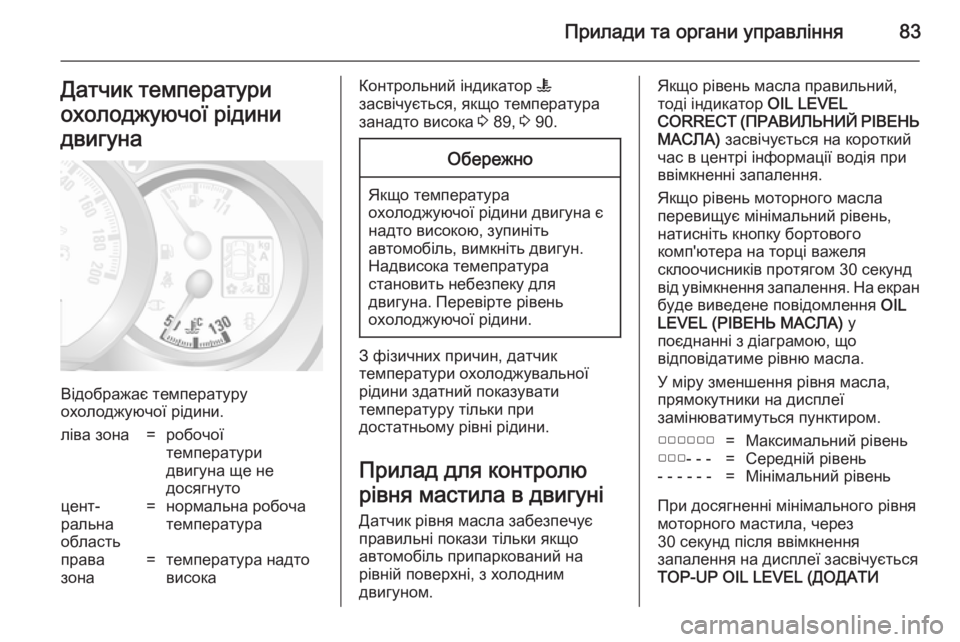

Прилади та органи управління83Датчик температури
охолоджуючої рідини
двигуна
Відображає температуру
охолоджуючої рідини.
ліва зона=робочої
температури
двигуна ще не
досягнутоцент‐
ральна
область=нормальна робоча
температураправа
зона=температура надто
високаКонтрольний індикатор W
засвічується, якщо температура занадто висока 3 89, 3 90.Обережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
З фізичних причин, датчик
температури охолоджувальної
рідини здатний показувати
температуру тільки при
достатньому рівні рідини.
Прилад для контролю
рівня мастила в двигуні Датчик рівня масла забезпечує
правильні покази тільки якщо
автомобіль припаркований на
рівній поверхні, з холодним
двигуном.
Якщо рівень масла правильний,
тоді індикатор OIL LEVEL
CORRECT (ПРАВИЛЬНИЙ РІВЕНЬ МАСЛА) засвічується на короткий
час в центрі інформації водія при
ввімкненні запалення.
Якщо рівень моторного масла
перевищує мінімальний рівень,
натисніть кнопку бортового
комп'ютера на торці важеля
склоочисників протягом 30 секунд
від увімкнення запалення. На екран буде виведене повідомлення OIL
LEVEL (РІВЕНЬ МАСЛА) у
поєднанні з діаграмою, що
відповідатиме рівню масла.
У міру зменшення рівня масла,
прямокутники на дисплеї
замінюватимуться пунктиром.▢▢▢▢▢▢=Максимальний рівень▢▢▢- - -=Середній рівень- - - - - -=Мінімальний рівень
При досягненні мінімального рівня
моторного мастила, через
30 секунд після ввімкнення
запалення на дисплеї засвічується
TOP-UP OIL LEVEL (ДОДАТИ

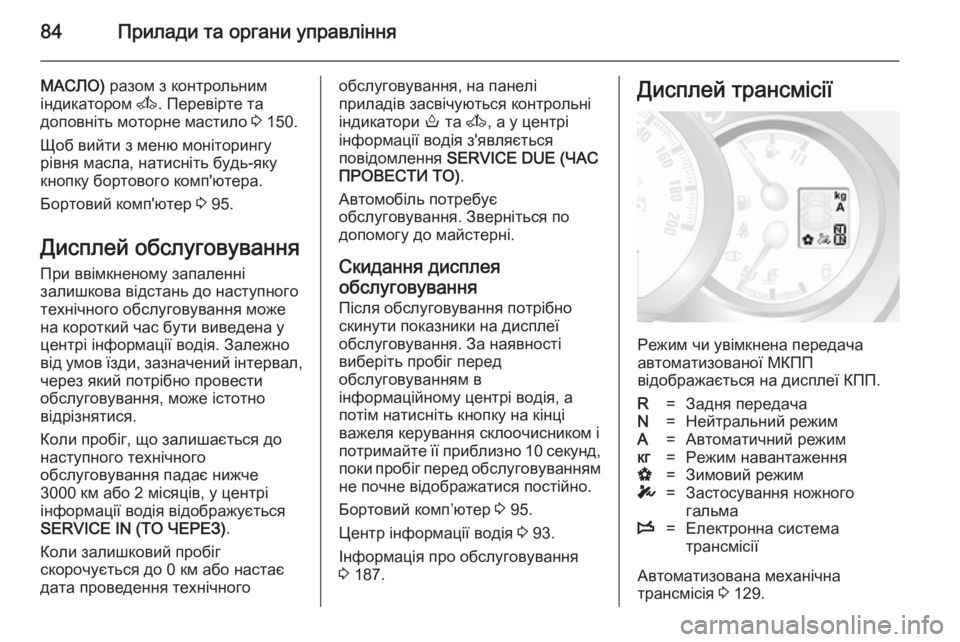

84Прилади та органи управління
МАСЛО) разом з контрольним
індикатором A. Перевірте та
доповніть моторне мастило 3 150.
Щоб вийти з меню моніторингу
рівня масла, натисніть будь-яку
кнопку бортового комп'ютера.
Бортовий комп'ютер 3 95.
Дисплей обслуговування При ввімкненому запаленні
залишкова відстань до наступного
технічного обслуговування може
на короткий час бути виведена у
центрі інформації водія. Залежно
від умов їзди, зазначений інтервал,
через який потрібно провести
обслуговування, може істотно
відрізнятися.
Коли пробіг, що залишається до
наступного технічного
обслуговування падає нижче
3000 км або 2 місяців, у центрі
інформації водія відображується
SERVICE IN (ТО ЧЕРЕЗ) .
Коли залишковий пробіг
скорочується до 0 км або настає
дата проведення технічногообслуговування, на панелі
приладів засвічуються контрольні
індикатори o та A, а у центрі
інформації водія з'являється
повідомлення SERVICE DUE (ЧАС
ПРОВЕСТИ ТО) .
Автомобіль потребує
обслуговування. Зверніться по
допомогу до майстерні.
Скидання дисплея
обслуговування
Після обслуговування потрібно
скинути показники на дисплеї
обслуговування. За наявності
виберіть пробіг перед
обслуговуванням в
інформаційному центрі водія, а
потім натисніть кнопку на кінці
важеля керування склоочисником і
потримайте її приблизно 10 секунд ,
поки пробіг перед обслуговуванням не почне відображатися постійно.
Бортовий комп’ютер 3 95.
Центр інформації водія 3 93.
Інформація про обслуговування
3 187.Дисплей трансмісії
Режим чи увімкнена передача
автоматизованої МКПП
відображається на дисплеї КПП.
R=Задня передачаN=Нейтральний режимA=Автоматичний режимкг=Режим навантаженняV=Зимовий режимT=Застосування ножного
гальмаW=Електронна система
трансмісії
Автоматизована механічна
трансмісія 3 129.

Прилади та органи управління85Контрольні індикаториОписані контрольні індикаторидоситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів. В залежності від
комплектації автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалення в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний=небезпека, важливе
нагадуванняжовтий=попередження,
інформація,
несправністьзелений=підтвердження
активаціїсиній=підтвердження
активаціїбілий=підтвердження
активації

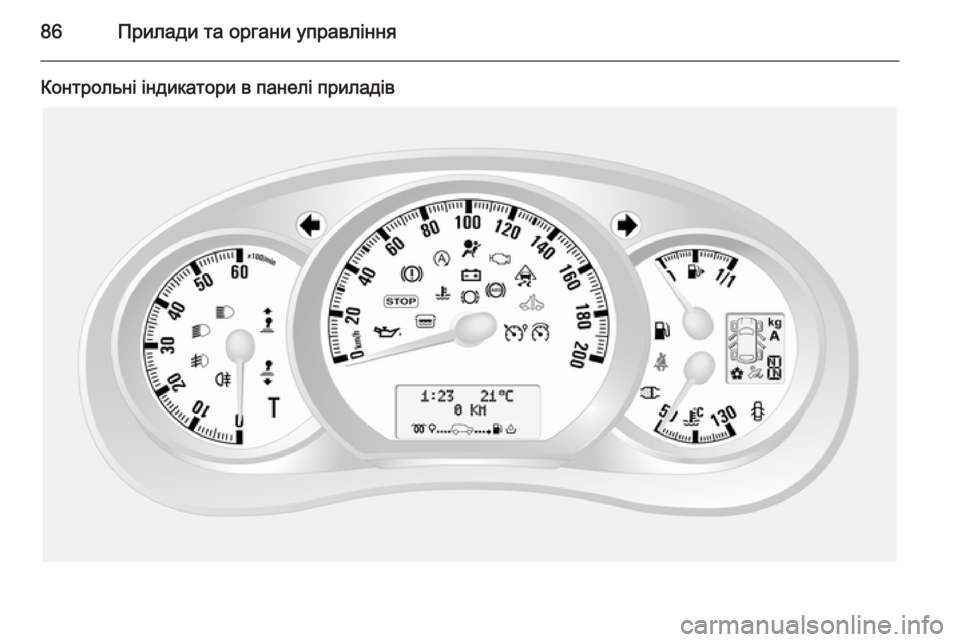

86Прилади та органи управління
Контрольні індикатори в панелі приладів
