Soins du véhicule191
Si l'usure est plus importante à l'avant
qu'à l'arrière, permuter les roues
avant avec les roues arrière. S'assu‐
rer que le sens de rotation des roues
est le même qu'auparavant.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille depneus et de jantes
En cas d'utilisation de taille de pneus
autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer le
compteur de vitesse électronique
ainsi que la pression de gonflage no‐
minale et procéder à d'autres modifi‐
cations du véhicule.
Après avoir changé de taille de pneu,
faire remplacer l'étiquette de pression de gonflage.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à tou‐
tes les exigences concernant chaque
combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.
9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Véhicules avec roues en alliage : Lors de la pose de roue en acier avec desécrous de roues en alliage,
par exemple, lors du changement
pour des pneus d'hiver, les enjoli‐
veurs de roue ne peuvent pas être fi‐
xés aux roues en acier.
Chaînes à neige
Les chaînes à neige ne sont autori‐
sées que sur les roues avant.

192Soins du véhicule9Attention
Un pneu endommagé est un pneu
qui peut éclater.
Les chaînes à neige sont autorisées
sur les pneus de taille 195/70 R16.
Utiliser des chaînes à neige à mail‐
lons fins adéquates pour des véhicu‐
les utilitaires sport,qui ne dépassent
pas la bande de roulement et les
flancs intérieurs des pneus de plus de
12 mm, fermoir de chaîne compris.
Sur les pneus de taille 215/55 R18,
des chaînes à neige spéciales sont
uniquement autorisées lorsqu'elles
sont conçues avec une courroie de
chaîne tournante, sans maillon de
chaîne sur les flancs intérieurs de
roue et de manière à ce que les chaî‐ nes ne dépassent pas la bande de
roulement de pneu de plus de
12 mm. Pour de plus amples informa‐
tions sur l'utilisation de chaînes à
neige correctes pour ce type de pneu, contacter un concessionnaire de piè‐
ces pour véhicule spécialisé ou un fa‐
bricant de chaînes à neige.
Les chaînes à neige ne sont pas au‐ torisées sur les pneus aux dimen‐
sions 205/70 R16, 215/65 R16 et
215/60 R17.
L'utilisation de chaînes à neige sur la
roue de dépannage n'est pas autori‐
sée.
Kit de réparation des
pneus De petits dégâts sur la bande de rou‐lement peuvent être réparés avec le
kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐
rieure à 4 mm ou se situant dans le
flanc du pneu ne peuvent pas être ré‐ parés à l'aide du kit de réparation des
pneus.9 Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une lon‐
gue période.
Cela risque d'affecter la direction
et la manœuvrabilité.
En cas de crevaison de pneu :
Serrer le frein de stationnement, en‐
gager la 1ère, la marche arrière ou
placer le levier sélecteur sur P.
Le kit de réparation des pneus se
trouve du côté droit du compartiment arrière.

Soins du véhicule193
1. Sortir le kit de réparation despneus de son espace de range‐
ment.
2. Enlever le compresseur.
3. Enlever le câble de raccordement
électrique (1) et le flexible d'air (2)
de leur espace de rangement sur
la face inférieure du compresseur.
4. Visser le flexible d'air du compres‐
seur sur le raccord sur la bouteille de produit d'étanchéité.
5. Placer la bouteille de produit d'étanchéité dans le support sur lecompresseur.
Placer le compresseur près du
pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.
6. Dévisser le capuchon de valve de
la roue défectueuse.
7. Visser le flexible de remplissage sur la valve de pneu.
8. Le commutateur du compresseur doit être placé sur J.
9. Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.

194Soins du véhicule
10. Placer le commutateur à basculedu compresseur sur I. Le pneu est
rempli de produit d'étanchéité.
11. Le manomètre du compresseur indique brièvement une pression
jusqu'à 6 bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Ensuite, la pression commence à
chuter.
12. Le produit d'étanchéité a été com‐
plètement pompé dans le pneu.
Puis, le pneu est gonflé à l'air.
13. La pression de gonflage prescrite devrait être atteinte dans les
10 minutes. Pression des pneus
3 220. Quand la pression cor‐
recte est atteinte, éteindre le com‐
presseur.
Si la pression de pneu prescrite
n'est pas atteinte dans les
10 minutes , démonter le kit de ré‐
paration de pneus. Avancer ou re‐ culer le véhicule d'un tour de roue.
Brancher à nouveau le kit de ré‐
paration de pneus et poursuivre la procédure de remplissage pen‐
dant 10 minutes. Si la pression de gonflage prescrite n'est toujours
pas atteinte, c'est que le pneu est
trop fortement endommagé. Pren‐ dre contact avec un atelier.
Évacuer la pression excédentaire
à l'aide du bouton situé au-dessus du manomètre.
Ne pas faire fonctionner le com‐
presseur pendant plus de 10 minutes.
14. Détacher le kit de réparation des pneus. Pousser le loquet pour en‐lever la bouteille de produit d'étan‐
chéité de son support. Visser le
flexible de gonflage de pneu à
l'orifice libre de la bouteille de pro‐
duit d'étanchéité. Ceci empêche
que le produit d'étanchéité ne
s'échappe pas. Ranger le kit de
réparation des pneus dans le cof‐ fre.
15. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
16. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
17. Reprendre la route sans délai afin
que le produit d'étanchéité se ré‐
partisse uniformément dans le
pneu. Après un trajet d'environ

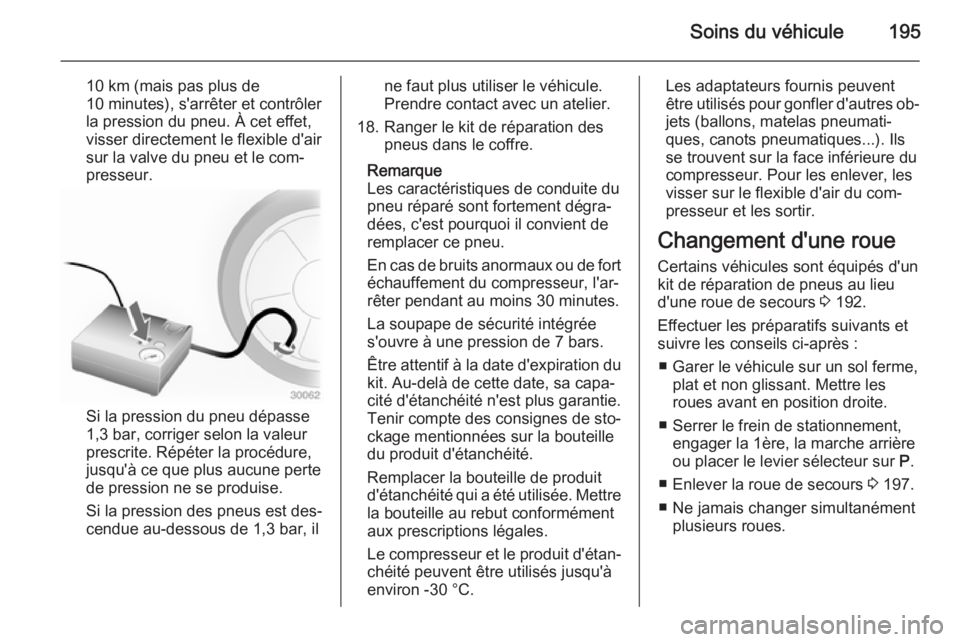

Soins du véhicule195
10 km (mais pas plus de
10 minutes), s'arrêter et contrôler
la pression du pneu. À cet effet,
visser directement le flexible d'air
sur la valve du pneu et le com‐
presseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est des‐
cendue au-dessous de 1,3 bar, il
ne faut plus utiliser le véhicule.
Prendre contact avec un atelier.
18. Ranger le kit de réparation des pneus dans le coffre.
Remarque
Les caractéristiques de conduite du
pneu réparé sont fortement dégra‐ dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 minutes.
La soupape de sécurité intégrée
s'ouvre à une pression de 7 bars.
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.
Tenir compte des consignes de sto‐
ckage mentionnées sur la bouteille
du produit d'étanchéité.
Remplacer la bouteille de produit
d'étanchéité qui a été utilisée. Mettre la bouteille au rebut conformément
aux prescriptions légales.
Le compresseur et le produit d'étan‐
chéité peuvent être utilisés jusqu'à
environ -30 °C.Les adaptateurs fournis peuvent
être utilisés pour gonfler d'autres ob‐ jets (ballons, matelas pneumati‐
ques, canots pneumatiques...). Ils
se trouvent sur la face inférieure du
compresseur. Pour les enlever, les
visser sur le flexible d'air du com‐
presseur et les sortir.
Changement d'une roue
Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours 3 192.
Effectuer les préparatifs suivants et
suivre les conseils ci-après :
■ Garer le véhicule sur un sol ferme, plat et non glissant. Mettre les
roues avant en position droite.
■ Serrer le frein de stationnement, engager la 1ère, la marche arrière
ou placer le levier sélecteur sur P.
■ Enlever la roue de secours 3 197.
■ Ne jamais changer simultanément plusieurs roues.

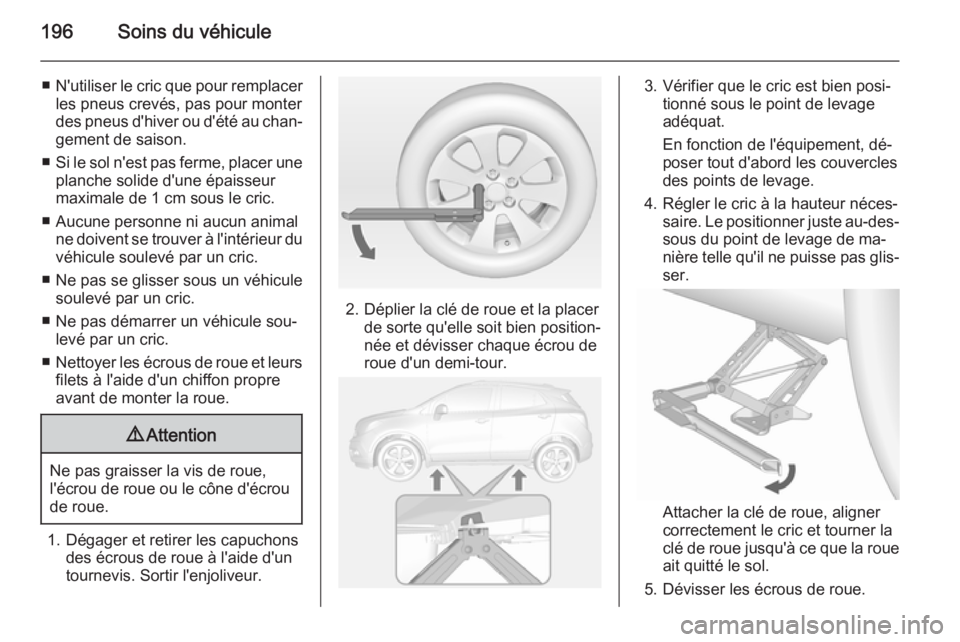

196Soins du véhicule
■N'utiliser le cric que pour remplacer
les pneus crevés, pas pour monter
des pneus d'hiver ou d'été au chan‐ gement de saison.
■ Si le sol n'est pas ferme, placer une
planche solide d'une épaisseur
maximale de 1 cm sous le cric.
■ Aucune personne ni aucun animal ne doivent se trouver à l'intérieur duvéhicule soulevé par un cric.
■ Ne pas se glisser sous un véhicule soulevé par un cric.
■ Ne pas démarrer un véhicule sou‐ levé par un cric.
■ Nettoyer les écrous de roue et leurs
filets à l'aide d'un chiffon propre
avant de monter la roue.9 Attention
Ne pas graisser la vis de roue,
l'écrou de roue ou le cône d'écrou de roue.
1. Dégager et retirer les capuchons des écrous de roue à l'aide d'un
tournevis. Sortir l'enjoliveur.
2. Déplier la clé de roue et la placer de sorte qu'elle soit bien position‐née et dévisser chaque écrou de
roue d'un demi-tour.
3. Vérifier que le cric est bien posi‐ tionné sous le point de levage
adéquat.
En fonction de l'équipement, dé‐
poser tout d'abord les couvercles
des points de levage.
4. Régler le cric à la hauteur néces‐ saire. Le positionner juste au-des‐sous du point de levage de ma‐
nière telle qu'il ne puisse pas glis‐
ser.
Attacher la clé de roue, aligner
correctement le cric et tourner la
clé de roue jusqu'à ce que la roue ait quitté le sol.
5. Dévisser les écrous de roue.

Soins du véhicule197
6. Changer la roue. Roue de se‐cours 3 197.
7. Visser les écrous de roue.
8. Abaisser le véhicule et retirer le cric.
9. Poser la clé de roue en s'assurant
qu'elle est bien placée et serrer
chaque écrou en quinconce. Le
couple de serrage est de 140 Nm.
10. Aligner le trou de valve de l'enjo‐ liveur avec la valve de pneu avantde l'installer.
Placer les capuchons des écrous de roue.
Poser le capuchon central sur les
roues en alliage léger.
11. Installer le couvercle de point de placement du cric sur le véhicule,
pour les versions avec des pan‐
neaux de seuil.12. Ranger la roue changée 3 197
ainsi que les outils du véhicule 3 185.
13. Vérifier la pression de gonflage du
pneu et le couple de serrage des
écrous de roue dès que possible.
Faire remplacer ou réparer le pneu
défectueux dès que possible.
Point de levage sur un pont élévateur
Position du bras arrière du pont élé‐
vateur centrée sous le creux du seuil.
Positionner le bras avant du pont élé‐
vateur au niveau du soubassement.
Roue de secours Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours.
Une roue de secours peut être quali‐ fiée de roue de dépannage en raison
de sa taille par rapport aux autres
roues du véhicule et selon les régle‐
mentations nationales.
La roue de secours a toujours une
jante en acier.

198Soins du véhiculeAvertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu dé‐ fectueux dès que possible.
La roue de secours se trouve dans lecoffre, sous le recouvrement de plan‐
cher. Elle est fixée par un écrou pa‐
pillon.
Rangement d'une roue de plein
format endommagée dans lecoffre Le logement de roue de secours n'est
pas conçu pour une autre taille de
roue que celle de la roue de secours.
Une roue de plein format endomma‐
gée doit être rangée dans le coffre et
attachée avec une sangle. Outillage
de bord 3 185. Pour fixer la roue :
1. Positionner la roue au centre du coffre.
2. Placer l'extrémité libre de la san‐ gle à travers l'anneau d'arrimage
d'un côté.
3. Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à
ce que la sangle soit fixée ferme‐
ment à l'anneau d'arrimage.
4. Faire passer la sangle entre les rayons de la roue, comme illustré.
5. Monter le crochet sur l'anneau d'arrimage opposé.
6. Serrer la sangle et la bloquer à l'aide de l'attache.
