2014 OPEL MOKKA Instruksjonsbok

Oppbevaring og transport55Oppbevaringsskuff under
setet
Løft skuffen i forkanten og trekk den
ut. Lukk ved å trykke inn skuffen og
feste den.
Oppbevaringsplass i
midtkonsollen
Skyv knappen ned og skyv dekslet
bakover.
Sykkelstativ bak
Sykkelstativ bak for tre sykler
Med sykkelstativet bak (Flex-Fix-sy‐
stem) kan en sykkel festes på en ut‐
trekkbar holder som er integrert i bil‐
gulvet. Det er mulig å feste to ytterli‐
gere sykler på en adapter. Transport
av andre gjenstander er ikke tillatt.
Maksimal last for sykkelstativet bak er 60 kg med påfestet adapter og 30 kguten påfestet adapter. Det gjør det
mulig å feste en elektrisk sykkel på
det uttrekkbare stativet. Maksimal last
per sykkel på adapteren er 20 kg.

56Oppbevaring og transport
Akselavstanden på en sykkel må ikkeoverskride 1,15 meter. Ellers vil det
ikke være mulig å feste sykkelen sik‐
kert.
Når stativet ikke er i bruk, må det sky‐
ves tilbake og inn i bilgulvet.
Det må ikke finnes noen gjenstander
på syklene som kan løsne under
transport.Merk
Hvis sykkelstativet bak strekkes ut og bile er fullastet, blir chassiskla‐
ringen redusert.
Kjør forsiktig hvis veien heller kraf‐
tig eller ved kjøring over fartsdum‐
per e.l.
Merk
Kontakt sykkelleveranødren din
før du setter på sykler med kar‐
bonrammer. Sykkelen kan ska‐
des.
Trekke ut
Åpne bakluken.
9 Advarsel
Ingen må befinne seg i uttrek‐
kingssonen til festestativet bak.
Fare for personskader.
Trekk utløserspaken opp. Det bakre
stativsystemet utløses og skyves
raskt ut av den bakre støtfangeren.
Trekk sykkelstativet helt ut til du hører
at det festes.
Kontroller at det ikke er mulig å trykke
inn sykkelstativet uten å trekke i utlø‐ serspaken igjen.
9 Advarsel
Det er bare tilrådelig å henge noe
etter tilhengerfestet hvis det er
skikkelig i lås. Hvis tilhengerfestet
ikke går ordentlig i lås, må du ikke
feste noe til det, men skyve det til‐
bake. Søk hjelp hos et verksted.

Oppbevaring og transport57
Fell ut nummerskiltholderen
Løft ut nummerskiltholderen og fold
den bakover.
Sett på nummerskiltet før du bruker sykkelstativet bak.
Fold ut baklysene
Fjern begge skruene ( 1) for å montere
baklysene. Trekk baklysene ut av fes‐
tet, forover ( 2) og ned, og drei dem
mot siden.
Skyv baklysene inn i festet ( 1) og
monter skruene ( 2) igjen for å feste
lampene.

58Oppbevaring og transport
Fold ut hjulfordypningen
Fjern stroppen og fold ut hjulfordyp‐
ningen.
Låse det bakre sykkelstativet
Fjern stroppen og drei begge klem‐
mehendler sidelengs så langt de går.
Hvis ikke denne anvisningen følges,
er du ikke sikret at sykkelstativet fun‐
gerer trygt.
Montere sykkelstativet
Løft stativet i baksiden ( 1) og trekk det
bakover.
Fell opp stativet ( 2).

Oppbevaring og transport59
Skyv ned på stativet (1) og drei hen‐
delen ( 2) bakover for å feste den.
Drei klemmen mot siden ( 1) og trekk
ut låsepinnen.
Fjern venstre del av stativet ( 2).
Sett venstre del av stativet inn i høyre
del ( 1).
Sett inn låsepinnen og drei klemmen
mot siden ( 2).
Feste en sykkel
1. Drei pedalene til posisjon, som
vist på illustrasjonen, og plasser
sykkelen på hjulfordypningen.
Pass på at sykkelen står midt på
hjulfordypningene.

60Oppbevaring og transport

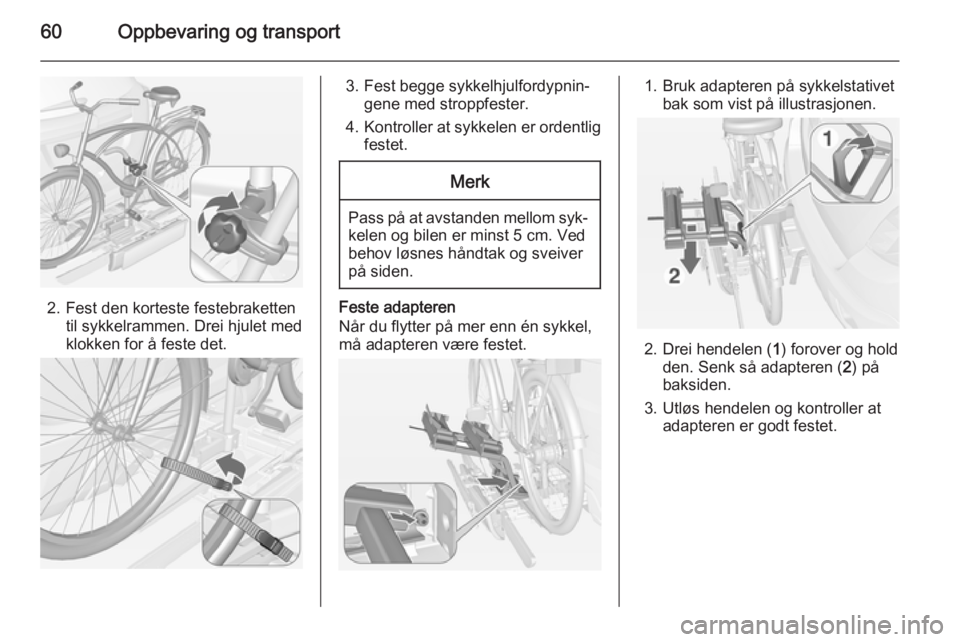

2. Fest den korteste festebrakettentil sykkelrammen. Drei hjulet med
klokken for å feste det.
3. Fest begge sykkelhjulfordypnin‐ gene med stroppfester.
4. Kontroller at sykkelen er ordentlig
festet.Merk
Pass på at avstanden mellom syk‐kelen og bilen er minst 5 cm. Ved
behov løsnes håndtak og sveiver
på siden.
Feste adapteren
Når du flytter på mer enn én sykkel,
må adapteren være festet.
1. Bruk adapteren på sykkelstativet bak som vist på illustrasjonen.
2. Drei hendelen ( 1) forover og hold
den. Senk så adapteren ( 2) på
baksiden.
3. Utløs hendelen og kontroller at adapteren er godt festet.

Oppbevaring og transport61
4. Før stroppen som er festet til ad‐apteren under hendelen når du
folder sykkelstativet bakover. Fest
stroppen.
Feste flere sykler
Ytterligere sykler festes på samme
måte som den første. Du må ta hen‐
syn til noen ytterligere trinn:
1. Før sykkelen settes på, må du all‐
tid folde ut hjulfordypningene for
neste sykkel, om nødvendig.
2. Drei alltid pedalene til en egnet stilling før du setter på sykkelen.3. Plasser syklene på sykkelstativetannen hver mot venstre og mot
høyre.
4. Juster syklene etter den forrige. Hjulnavene på syklene må ikke
berøre hverandre.
5. Fest syklene med festebraketter og stroppfester som forklart for
første sykkel. Festebrakettene må festes parallelt.
Bruk den lange festebraketten til å feste den andre sykkelen til stati‐
vet.Bruk den korte festebraketten til å
feste tredje sykkel. Braketten må
festes mellom rammene på andre
og tredje sykkel.

62Oppbevaring og transport
6. Fest også begge hjulene til dentredje sykkelen i hjulutsparingene
ved bruk av festestropper.
Det anbefales å feste et varselskilt på
bakre sykkel for å øke synbarheten.
Fold sykkelstativet bakover
Sykkelstativet kan foldes bakover slik at du får tilgang til lasterommet.
■ Uten påfestet adapter:
Sky hendelen ( 1) for å løsne og
holde.
Trekk stativet ( 2) bakover for å
folde sykkelstativet sammen.
■ Med påfestet adapter:9 Advarsel
Vær forsiktig når du løsner sykkel‐
stativet, da det vil vippe bakover.Fare for personskade.
Hold rammen ( 1) på bakerste syk‐
kel med den ene hånden og trekk i sløyfen ( 2) for å løsne.
Hold den bakerste sykkelen med
begge hender, og fold bakre syk‐
kelstativ bakover.
For å øke synbarheten aktiveres bi‐
lens baklys når sykkelstativet bak er
foldet tilbake.
9 Advarsel
Når sykkelstativet bak foldes for‐
over igjen, må du passe på at det
festes trygt.
Fjerne sykler
Løsne festestroppene på begge syk‐
keldekkene.
Drei bryteren mot klokken og fjern fe‐
stebrakettene.
Løsne adapteren
Løsne adapteren før du fjerner syk‐ kelen fra sykkelstativet.
1. Fold inn hjulfordypningene.
