2014 OPEL MOKKA Instruksjonsbok

Pleie av bilen159
Kurvelys
1. Ta av beskyttelsesdekselet.
2.Fjern pæresokkelen ved å trekke.
3.Fjern lyspæren fra pæresokkelen,
og skift den ut.
4. Når du setter inn en ny lyspære, skal knastene gå i inngrep i utspa‐
ringene på reflektoren.
5. Monter hovedlyset igjen.
6. Sett lyktebeskyttelsesdekselet på plass, og lukk det.
Tåkelys Overlat pæreskift til et verksted.
Blinklys foran
1. Drei pæreholderen mot klokken og frigjør den.

160Pleie av bilen
2. Skyv lyspæren litt inn i sokkelen,drei mot klokken, ta ut lyspæren
og sett inn en ny.
3. Før pæreholderen inn i reflekto‐ ren og drei mot høyre for å låseden på plass.
Baklys
Venstre side
1. Fjern begge dekslene og skru ut skruene. Fjern panelet.
2. Ta av dekselet.
Høyre side
1. Fjern lokket over oppbevarings‐ rommet og dekkreparasjonsset‐
tet.
2. Ta av dekselet.

Pleie av bilen161
3. Bak-/bremselys (1)Pære til blinklys (2)
Ryggelys (3)
4. Ta ut lyspæreholderen. Ta ut pæ‐
ren og sett i en ny.
5. Sett pæreholderen inn i baklysen‐
heten. Monter baklyktenheten i
karosseriet, og stram. Lukk dek‐
selet, og fest det.
6. Slå på tenningen, prøv og kontrol‐
ler alle lys.
Blinklys på siden
Hvis lysene ikke fungerer, må de kon‐ trolleres av et verksted.
Høytmontert midtre
bremselys
Hvis høytmontert midtre bremselys
ikke fungerer, må det kontrolleres av
et verksted.

162Pleie av bilenSkiltlys
1. Vipp ut lyset med en skrutrekker.
2. Ta pærehuset ned og ut, ikke trekk i ledningen.
Drei pæreholderen mot klokken for å frigjøre den.
3. Ta lyspæren ut av holderen, og sett inn en ny lyspære.
4. Sett inn pæreholderen i pære‐ huset, og vri mot høyre.
5. Sett inn lyspærehuset, og fest ved
bruk av en skrutrekker.
Innvendige lys
Innvendig belysning 1. Den fjernes ved å presse motsatt side av lysbryteren opp med en
flat skrutrekker.
2. Ta ut lyspæren.
3. Skift lyspære.
4. Monter lyset igjen.
Bagasjeromslys
1. Vipp ut lyset med en skrutrekker.
2. Ta ut lyspæren.
3. Sett inn ny pære.
4. Sett inn lyset.

Pleie av bilen163Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Enkelte hovedsikringer finnes i en boks over batteriets plusspol. Få dem
skiftet ut av et verksted om nødven‐
dig.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet. Skift ikke ut sik‐
ringen før årsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Les dette
Det kan hende at ikke alle beskrivel‐
sene av sikringsboksen i denne in‐
struksjonsboken gjelder for din bil.
Ta utgangspunkt i klistremerket på
sikringsboksen når du undersøker
sikringsboksen.Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.
Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er plassert i motor‐
rommet.
Løsne dekselet, løfte det opp og ta
det av.Minisikringer

164Pleie av bilen
Nr.Strømkrets1Soltak2Sidespeil3–4–5Elektrisk bremsekontrollmodul6Intelligent batteriføler7–8Girelektronikk9Karosserielektronikk10Hovedlysjustering11Bakrutevisker12Oppvarmet bakrute13Hovedlysutløser (venstre)14Oppvarmede sidespeil15–16Setevarme17GirelektronikkNr.Strømkrets18Motorelektronikk19Drivstoffpumpe20–21Kjølevifte22–23Tenningsspole, motorkontroll‐
modul24Vindusvaskerpumpe25Frontlysutløser (høyre)26Motorelektronikk27–28Motorelektronikk29Motorelektronikk30Eksossystem31Venstre fjernlys32Høyre fjernlys33MotorelektronikkNr.Strømkrets34Horn35Klimakontroll, klimaanlegg36Fremre tåkelys
J-cases-sikringer
Nr.Strømkrets1Elektrisk bremsekontrollmodul2Visker foran3Motorelektronikk4Motorelektronikk5–6Drivstoffvarmer7–8Kjølevifte9Kjølevifte10Motorkontrollmodul, glødeplugg11Startmotor

Pleie av bilen165Sikringsboksen i
instrumentpanelet
Sikringsblokken i kupeen er plassert
på undersiden av instrumentpanelet
på førersiden.
Du får tilgang til sikringene ved å
fjerne oppbevaringsrommet.
Oppbevaringsrommet tas ut ved at du
åpner det og trekker i det.
Minisikringer
Nr.Strømkrets1Karosserielektronikk2Karosserielektronikk3Karosserielektronikk4Karosserielektronikk5Karosserielektronikk6Karosserielektronikk7Karosserielektronikk8Karosserielektronikk9Dørlåser10Modul for sikkerhetsdiagnose11Dørlåser12Klimakontroll13Bakluke14Parkeringsassistent15Filskiftvarsling, innvendig speil16Adaptivt frontlys17Motor for elektriske vinduer

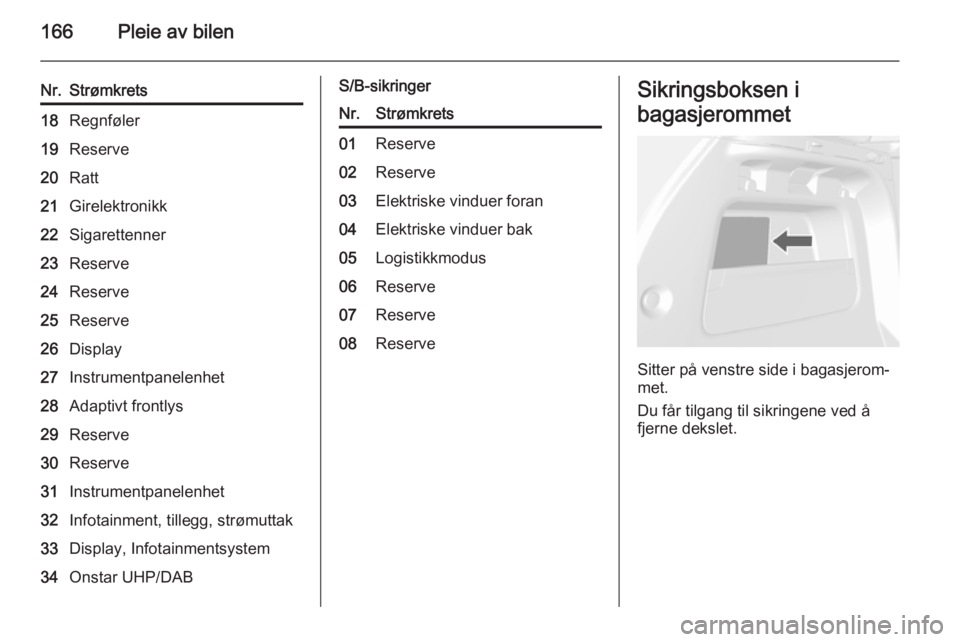

166Pleie av bilen
Nr.Strømkrets18Regnføler19Reserve20Ratt21Girelektronikk22Sigarettenner23Reserve24Reserve25Reserve26Display27Instrumentpanelenhet28Adaptivt frontlys29Reserve30Reserve31Instrumentpanelenhet32Infotainment, tillegg, strømuttak33Display, Infotainmentsystem34Onstar UHP/DABS/B-sikringerNr.Strømkrets01Reserve02Reserve03Elektriske vinduer foran04Elektriske vinduer bak05Logistikkmodus06Reserve07Reserve08ReserveSikringsboksen i
bagasjerommet
Sitter på venstre side i bagasjerom‐
met.
Du får tilgang til sikringene ved å
fjerne dekslet.
