Cuidado del vehículo255
N.ºCircuito57–58–59Calefacción de combustible
diésel, sistema de control de
emisiones60Retrovisores térmicos61Retrovisores térmicos62–63Sensor de luneta trasera64Sistema de faros adaptativos65Bomba auxiliar (sólo en vehí‐
culos con sistema stop-start)66Sistema lavaluneta67Módulo de control del sistema
de combustible68–69Sensor de la batería del vehículoN.ºCircuito70Sensor de lluvia71Sensor de la batería del vehículo
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero
de instrumentos
En los vehículos con volante a la iz‐
quierda, la caja de fusibles está de‐
trás del compartimento portaobjetos en el tablero de instrumentos.
Abra el compartimento, comprima las lengüetas de bloqueo, abata el com‐
partimento y desmóntelo.
En los vehículos con volante a la de‐
recha, la caja de fusibles está situada detrás de una tapa en la guantera.
Abra la guantera y desmonte la tapa.
Page 258 of 345
256Cuidado del vehículo

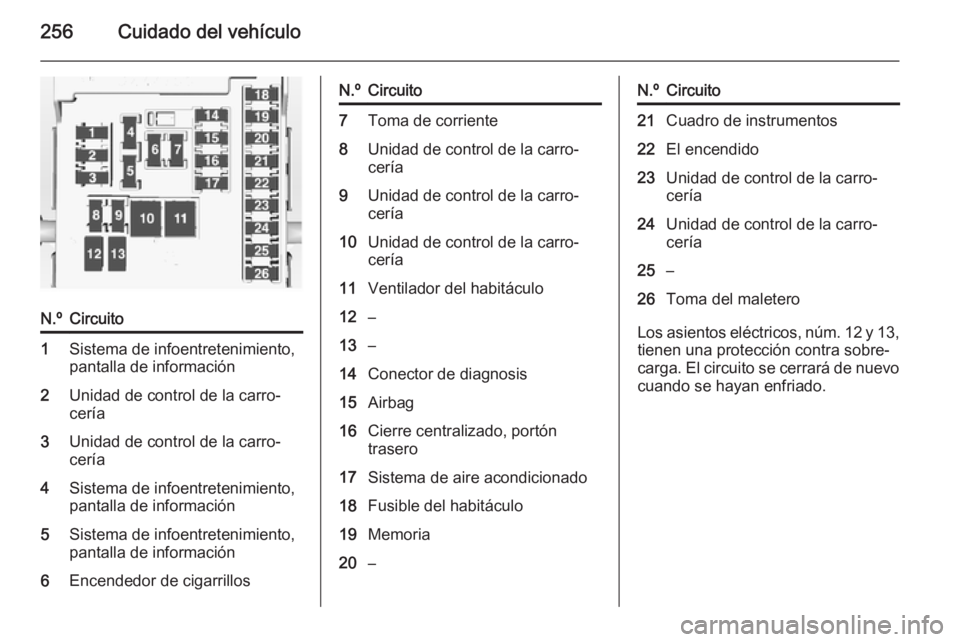

N.ºCircuito1Sistema de infoentretenimiento,
pantalla de información2Unidad de control de la carro‐
cería3Unidad de control de la carro‐
cería4Sistema de infoentretenimiento,
pantalla de información5Sistema de infoentretenimiento,
pantalla de información6Encendedor de cigarrillosN.ºCircuito7Toma de corriente8Unidad de control de la carro‐
cería9Unidad de control de la carro‐
cería10Unidad de control de la carro‐
cería11Ventilador del habitáculo12–13–14Conector de diagnosis15Airbag16Cierre centralizado, portón
trasero17Sistema de aire acondicionado18Fusible del habitáculo19Memoria20–N.ºCircuito21Cuadro de instrumentos22El encendido23Unidad de control de la carro‐
cería24Unidad de control de la carro‐
cería25–26Toma del maletero
Los asientos eléctricos, núm. 12 y 13,
tienen una protección contra sobre‐
carga. El circuito se cerrará de nuevo cuando se hayan enfriado.
Page 259 of 345

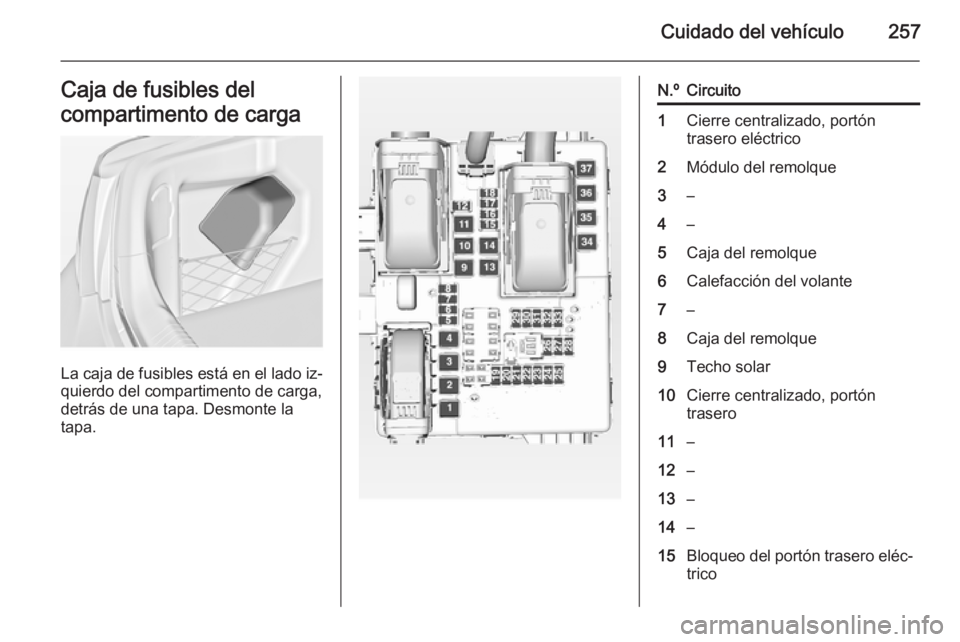

Cuidado del vehículo257Caja de fusibles del
compartimento de carga
La caja de fusibles está en el lado iz‐
quierdo del compartimento de carga,
detrás de una tapa. Desmonte la
tapa.
N.ºCircuito1Cierre centralizado, portón
trasero eléctrico2Módulo del remolque3–4–5Caja del remolque6Calefacción del volante7–8Caja del remolque9Techo solar10Cierre centralizado, portón
trasero11–12–13–14–15Bloqueo del portón trasero eléc‐
trico
Page 260 of 345
258Cuidado del vehículo

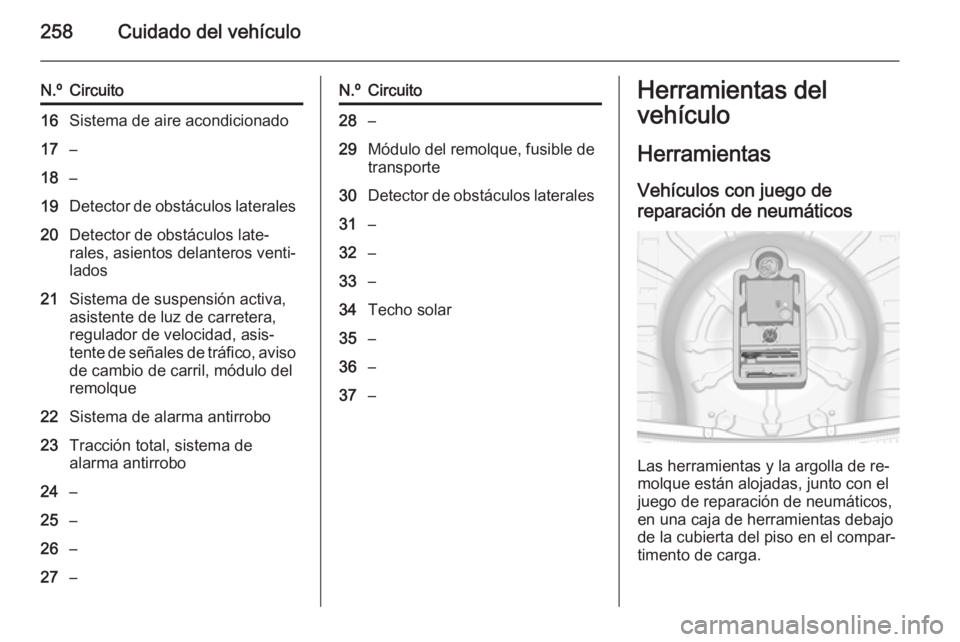

N.ºCircuito16Sistema de aire acondicionado17–18–19Detector de obstáculos laterales20Detector de obstáculos late‐
rales, asientos delanteros venti‐
lados21Sistema de suspensión activa,
asistente de luz de carretera,
regulador de velocidad, asis‐
tente de señales de tráfico, aviso
de cambio de carril, módulo del
remolque22Sistema de alarma antirrobo23Tracción total, sistema de
alarma antirrobo24–25–26–27–N.ºCircuito28–29Módulo del remolque, fusible de
transporte30Detector de obstáculos laterales31–32–33–34Techo solar35–36–37–Herramientas del
vehículo
Herramientas Vehículos con juego de
reparación de neumáticos
Las herramientas y la argolla de re‐
molque están alojadas, junto con el
juego de reparación de neumáticos,
en una caja de herramientas debajo
de la cubierta del piso en el compar‐
timento de carga.
Page 261 of 345

Cuidado del vehículo259

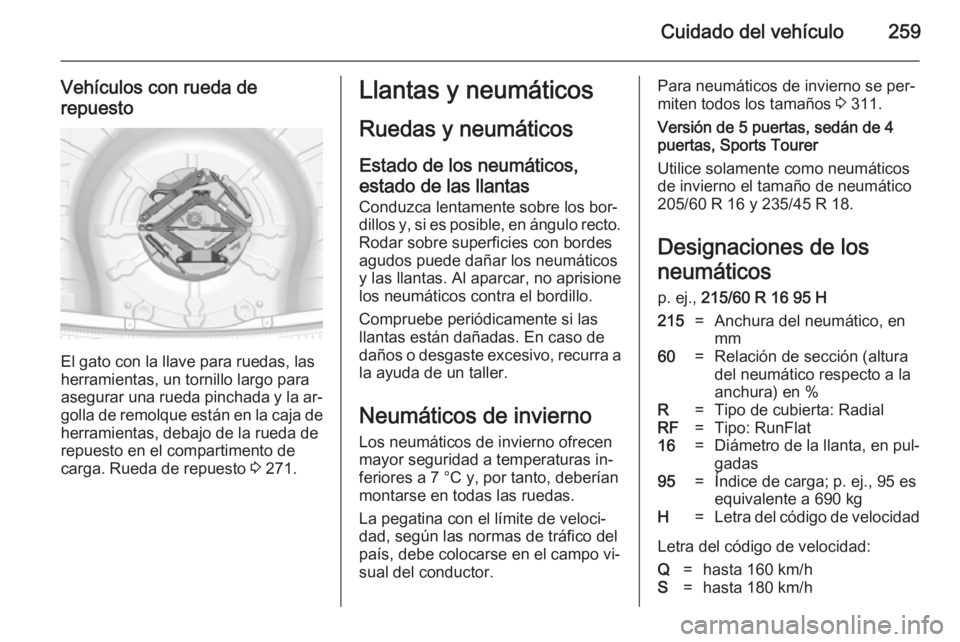

Vehículos con rueda derepuesto
El gato con la llave para ruedas, las
herramientas, un tornillo largo para
asegurar una rueda pinchada y la ar‐
golla de remolque están en la caja de herramientas, debajo de la rueda de
repuesto en el compartimento de
carga. Rueda de repuesto 3 271.
Llantas y neumáticos
Ruedas y neumáticos Estado de los neumáticos,
estado de las llantas Conduzca lentamente sobre los bor‐
dillos y, si es posible, en ángulo recto. Rodar sobre superficies con bordes
agudos puede dañar los neumáticos
y las llantas. Al aparcar, no aprisione
los neumáticos contra el bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a
la ayuda de un taller.
Neumáticos de invierno Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas in‐
feriores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo vi‐
sual del conductor.Para neumáticos de invierno se per‐
miten todos los tamaños 3 311.
Versión de 5 puertas, sedán de 4
puertas, Sports Tourer
Utilice solamente como neumáticos
de invierno el tamaño de neumático
205/60 R 16 y 235/45 R 18.
Designaciones de los
neumáticos p. ej., 215/60 R 16 95 H215=Anchura del neumático, en
mm60=Relación de sección (altura
del neumático respecto a la
anchura) en %R=Tipo de cubierta: RadialRF=Tipo: RunFlat16=Diámetro de la llanta, en pul‐
gadas95=Índice de carga; p. ej., 95 es
equivalente a 690 kgH=Letra del código de velocidad
Letra del código de velocidad:
Q=hasta 160 km/hS=hasta 180 km/h
Page 262 of 345

260Cuidado del vehículo

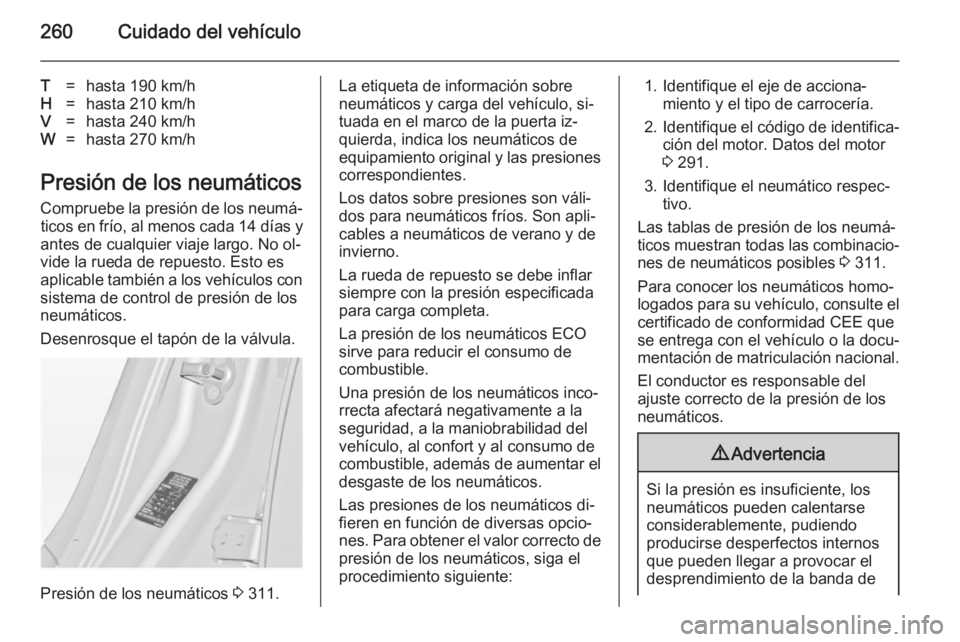

T=hasta 190 km/hH=hasta 210 km/hV=hasta 240 km/hW=hasta 270 km/h
Presión de los neumáticosCompruebe la presión de los neumá‐ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐ vide la rueda de repuesto. Esto es
aplicable también a los vehículos con sistema de control de presión de los
neumáticos.
Desenrosque el tapón de la válvula.
Presión de los neumáticos 3 311.
La etiqueta de información sobre
neumáticos y carga del vehículo, si‐
tuada en el marco de la puerta iz‐
quierda, indica los neumáticos de
equipamiento original y las presiones
correspondientes.
Los datos sobre presiones son váli‐ dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
La presión de los neumáticos ECO
sirve para reducir el consumo de
combustible.
Una presión de los neumáticos inco‐ rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las presiones de los neumáticos di‐
fieren en función de diversas opcio‐
nes. Para obtener el valor correcto de presión de los neumáticos, siga el
procedimiento siguiente:1. Identifique el eje de acciona‐ miento y el tipo de carrocería.
2. Identifique el código de identifica‐
ción del motor. Datos del motor
3 291.
3. Identifique el neumático respec‐ tivo.
Las tablas de presión de los neumá‐
ticos muestran todas las combinacio‐ nes de neumáticos posibles 3 311.
Para conocer los neumáticos homo‐ logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los
neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
Page 263 of 345

Cuidado del vehículo261rodadura e incluso un reventón delneumático cuando se circula a
gran velocidad.
Si hay que aumentar o reducir la pre‐ sión de los neumáticos en un ve‐
hículo con sistema de control de pre‐ sión de los neumáticos, desconecte
el encendido. Después de ajustar la
presión de los neumáticos, conecte el
encendido y seleccione el ajuste co‐
rrespondiente en la página Carga de
los neumáticos en el centro de infor‐
mación del conductor 3 115.
Sistema de control de
presión de los neumáticos El sistema de control de presión de
los neumáticos comprueba la presión
de las cuatro ruedas una vez al mi‐
nuto, cuando la velocidad del ve‐
hículo supera un determinado límite.
Atención
El sistema de control de presión
de los neumáticos sólo puede avi‐
sarle de un problema de presión
baja de los neumáticos y no susti‐ tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y los
neumáticos deben estar inflados a la
presión prescrita.
Seleccione la página Monitorización
de la presión de los neumáticos en el
Menú Información en el centro de in‐
formación del conductor 3 115
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje con el neumá‐
tico correspondiente parpadeando en el centro de información del conduc‐
tor.
Si se detecta un problema de presión
baja de los neumáticos, se indica me‐
diante el testigo de control w 3 112.
Page 264 of 345

262Cuidado del vehículo
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 311.
Tras el inflado puede se necesario
actualizar los valores de presión de los neumáticos en el centro de infor‐
mación del conductor. Durante este
momento se puede encender w.
Si el testigo w se enciende con tem‐
peraturas bajas y luego se apaga
después de conducir un rato, podría
indicar un problema de presión baja.
Comprobar la presión de los neumá‐
ticos.
Mensajes del vehículo 3 125.
Si hay que reducir o aumentar la pre‐ sión de los neumáticos, desconecte
el encendido.
Monte sólo ruedas con sensores de
presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá en‐
cendido.
La rueda de repuesto o la rueda de
emergencia no está equipada con
sensor de presión. El sistema de con‐
trol de presión de los neumáticos nofunciona para este tipo de ruedas. Se
enciende el testigo de control w. El
sistema sigue funcionando para las
otras tres ruedas.
El uso de juegos de reparación de
neumáticos disponibles en comercios puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el fa‐
bricante.
Los sistemas de radio externos con
gran potencia pueden perturbar el funcionamiento del sistema de con‐
trol de la presión de los neumáticos.
Cada vez que se sustituyan neumáti‐ cos hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. Para los
sensores atornillados, sustituya el
obús de la válvula y el anillo de junta;
para los sensores fijados con clip,
sustituya el vástago de válvula com‐
pleto.
Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neu‐máticos o el cuadro de presiones de
los neumáticos 3 311 y seleccione el
ajuste correspondiente en la página
Carga de los neumáticos en el menú
Configuración en el centro de infor‐
mación del conductor 3 115.
Seleccione:
■ Ligera para presión de confort
hasta 3 personas
■ Eco para presión Eco hasta
3 personas
■ Max para carga completa
