2014 OPEL INSIGNIA Instruktionsbog (in Danish)

Pleje af bilen223
Viskerblad på bagruden
Løft viskerarmen. Tryk på de to tap‐
per på viskerarmen, frigør viskerbla‐
det og tag det af.
Fastgør viskerbladet let bukket til vi‐
skerarmen og skub, indtil det går i
hak.
Sænk viskerarmen forsigtigt.
Udskiftning af pærer
Afbryd tændingen og afbryd den på‐
gældende kontakt eller luk dørene.
Tag kun fat om soklen på den nye
pære! Rør ikke ved pæreglasset med bare fingre.
Anvend kun samme pæretype til ud‐
skiftning.
Udskift forlygtepærerne fra motor‐
rummet.
Kontrol af pærer
Efter udskiftning af en pære slå tæn‐
dingen til, start og kontroller lygterne.Halogenforlygter
Bi-halogen forlygte (1) med én pære
til nær- og fjernlys.
Positionslys/kørelys (2) .
Forreste blinklys (3)

224Pleje af bilen
Bi-halogenforlygter (1)
Træk påfyldningsrøret ud af sprinkler‐
væskebeholderen i venstre side af bi‐ len.
1. Drej kappen mod uret, og tag den
af.
2. Drej pæreholderen mod uret, ind‐ til den er løsnet. Tag pæreholde‐
ren med pæren ud af reflektoren.
3. Frigør pæreholderen fra stikket ved at presse holdefligen forsig‐
tigt til side.
4. Udskift pæren, og tilslut stikket.
5. Før pæreholderen ind i reflekto‐ ren på en sådan måde, at de to
gribere på pæreholderen befinder sig ud for de to udsparinger i re‐
flektoren.
6. Sæt dækslet på, og drej det med uret.

Pleje af bilen225
Positionslys/kørelys (2)
1. Drej dækslet mod uret og tilbagefra reflektoren.
2. Tryk låsefligene sammen, og flytsoklen ud af huset.
3. Tag pæren ud af fatningen ved attrække.
4. Udskift og indsæt en ny pære i fat‐
ningen.
5. Sæt pærefatningen i huset, og lad
den gå i indgreb.
6. Sæt dækslet på, og drej det med uret.
Positionslys/kørelys med
lysdioder
På en anden version er positionslys
og kørelys designet som lysdioder. I
tilfælde af fejl skal lysdioderne ud‐
skiftes på et værksted.
Forreste blinklys (3)
1. Drej pærefatningen mod uret, ind‐
til den er løsnet. Tag pærefatnin‐
gen ud af huset.

226Pleje af bilen
2. Skub pæren lidt ind i fatningen,drej den mod uret og tag den ud.
3. Udskift og indsæt en ny pære i fat‐
ningen ved at dreje med uret.
4. Sæt fatningen i reflektoren, og drej den med uret, indtil den låserfast.
Xenon-forlygter9 Fare
Adaptive Forward Lighting-syste‐
met bruger Xenon-forlygter.
Xenon-forlygter arbejder med me‐ get høj spænding. Undgå berø‐
ring. Få pærerne udskiftet på et
værksted.
Pærer til blinklys foran og drejelys kan skiftes.
Positionslys/kørelys er designet som
lysdioder (LED) og kan ikke udskiftes.
Drejelys
1. Drej kappen mod uret, og tag den
af.

Pleje af bilen227
2. Drej pæreholderen mod uret, ind‐til den er løsnet. Tag pæreholde‐
ren med pæren ud af reflektoren.
3. Frigør pærefatningen fra stikket ved at frigøre og trække.
4. Udskift pæren, og forbind pære‐ fatningen med stikket.
5. Før pæreholderen ind i reflekto‐ ren på en sådan måde, at de to
gribere på pæreholderen befinder sig ud for de to udsparinger i re‐
flektoren.
6. Sæt dækslet på, og drej det med uret.
Blinklys fortil
1.Drej kappen mod uret, og tag den
af.
2. Drej pæreholderen mod uret, ind‐ til den er løsnet. Tag pæreholde‐
ren med pæren ud af reflektoren.
3. Frigør pærefatningen fra stikket ved at frigøre og trække.
4. Udskift pæren, og forbind fatnin‐ gen med stikket.
5. Før pæreholderen ind i reflekto‐ ren på en sådan måde, at de to
gribere på pæreholderen befinder sig ud for de to udsparinger i re‐
flektoren.

228Pleje af bilen
Positionslys/kørelysPositionslys og kørelys designet som lysdioder. I tilfælde af fejl skal lysdio‐
derne udskiftes på et værksted.
Tågelygter Der er adgang til pærerne fra bilens
underside.
1. Drej pæreholderen mod uret, og fjern den fra reflektoren.
2. Frigør pærefatningen fra stikketved at presse på holdeudsparin‐
gen.
3. Fjern og udskift pærefatningen med pære og sæt stikket fast.
4. Sæt pærefatningen ind i reflekto‐ ren, og drej med uret for at sætte
i hak.
Baglygter
5-dørs hatchback/4-dørs sedan
1. Afmonter dækslet fra indersiden af lastrummet.

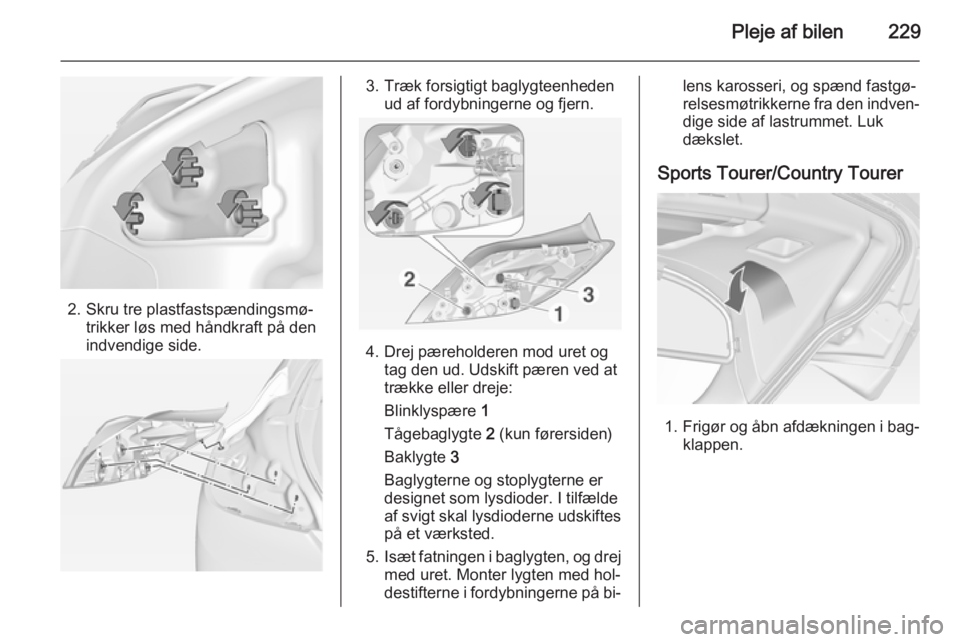

Pleje af bilen229
2. Skru tre plastfastspændingsmø‐trikker løs med håndkraft på den
indvendige side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
4. Drej pæreholderen mod uret ogtag den ud. Udskift pæren ved at
trække eller dreje:
Blinklyspære 1
Tågebaglygte 2 (kun førersiden)
Baklygte 3
Baglygterne og stoplygterne er
designet som lysdioder. I tilfælde
af svigt skal lysdioderne udskiftes
på et værksted.
5. Isæt fatningen i baglygten, og drej
med uret. Monter lygten med hol‐
destifterne i fordybningerne på bi‐
lens karosseri, og spænd fastgø‐
relsesmøtrikkerne fra den indven‐ dige side af lastrummet. Luk
dækslet.
Sports Tourer/Country Tourer
1. Frigør og åbn afdækningen i bag‐
klappen.

230Pleje af bilen
2. Skru tre plastfastspændingsmø‐trikker ud med håndkraft.
3. Træk forsigtigt baglygteenhedenud af fordybningerne og fjern.
4. Drej pæreholderen mod uret ogtag den ud. Udskift pæren ved attrække ud:
Baklygte 1
Blinklyspære 2
Baglygterne, stoplygterne og tå‐
gebaglygterne er designet som
lysdioder. I tilfælde af svigt skal
lysdioderne udskiftes på et værk‐ sted.
5. Isæt fatningen i baglygten, og drej
med uret. Monter lygten med hol‐
destifterne i fordybningerne på
bagklappen, og spænd fastgørel‐
sesmøtrikkerne fra den indven‐
dige side af bagklappen. Luk
dækslet.
Ekstra baglygter i bagklapsrammen 1. Åbn bagklappen.
2. Løsn afdækningen i sidebeklæd‐ ningspanelet og tag den af.
