Starostlivosť o vozidlo135
3. Odmontujte drôtenú sponu avytiahnite žiarovku z reflektora.
4. Vložte novú žiarovku do reflektora
tak, aby bol pozičný jazýček na
žiarovke zarovnaný so zárezom
na reflektore.
5. Pripojte konektor k žiarovke.
6. Namontujte drôtenú sponu.
7. Odstráňte ochranný kryt svetlometu.
Diaľkové svetlá 1. Odstráňte ochranný kryt svetlometu.
2. Oddeľte konektor od žiarovky.
3. Odmontujte drôtenú sponu a vytiahnite žiarovku z reflektora.
4.Vložte novú žiarovku do reflektora
tak, aby bola žiarovka zarovnaná
so zárezom na reflektore.
5. Namontujte drôtenú sponu a pripojte konektor do žiarovky.
6. Odstráňte ochranný kryt svetlometu.
Obrysové svetlo 1. Odstráňte ochranný kryt svetlometu.
Vyberte držiak žiarovky
obrysového svetla z reflektora jej
otočením proti smeru hodinových
ručičiek.
2. Vyberte žiarovku z objímky a vymeňte žiarovku.
3. Zasuňte držiak žiarovky do reflektora.
4. Pre zaistene otočte v smere chodu hodinových ručičiek.
5. Odstráňte ochranný kryt svetlometu.
Svetlo pre jazdu cez deň 1. Odstráňte ochranný kryt svetlometu.

136Starostlivosť o vozidlo
2. Vyberte držiak žiarovkyobrysového svetla z reflektora jej
otočením proti smeru hodinových
ručičiek.
3. Vyberte žiarovku z objímky a vymeňte žiarovku.
4. Zasuňte držiak žiarovky do reflektora.
5. Pre zaistene otočte v smere chodu hodinových ručičiek.
6. Odstráňte ochranný kryt svetlometu.
Predný ukazovateľ smeru
1. Odstráňte ochranný kryt svetlometu.
2. Vyberte držiak žiarovky obrysového svetla z reflektora jej
otočením proti smeru hodinových
ručičiek.
3. Zľahka zatlačte žiarovku do držiaka, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku.
4. Zasuňte držiak žiarovky do reflektora.
5. Pre zaistene otočte v smerechodu hodinových ručičiek.
6. Odstráňte ochranný kryt svetlometu.
Zadné svetlá
1. Odskrutkujte tri pridržiavacie skrutky.
2. Odmontujte teleso svetla z vozidla.
3. Odpojte konektor od držiaka žiarovky.

Starostlivosť o vozidlo137
4. Odskrutkujte štyri pridržiavacieskrutky pomocou skrutkovača.
Otočte držiak žiarovky cúvacieho
svetla proti smeru hodinových
ručičiek a vymeňte žiarovku.
5. Odmontujte držiak žiarovky a tesnenie z telesa svetla.
6. Ľahko zatlačte žiarovku do objímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku.Brzdové svetlo ( 1)
Svetlo ukazovateľa smeru ( 2)
Zadné svetlo ( 3)
Zadné svetlo / svetlo do hmly ( 4)
7. Namontujte tesnenie na držiak žiarovky a uistite sa, že je správnenamontované. Namontujte držiakžiarovky do telesa svetla a uistite
sa, že správne zapadol.
Dotiahnite štyri pridržiavacie
skrutky pomocou skrutkovača.
8. Namontujte držiak žiarovky cúvacieho svetla a utiahnite ho
jeho otočením v smere
hodinových ručičiek.
9. Zapojte konektor.
10. Namontujte teleso svetla do karosérie a uistite sa, že je
správne umiestnené. Dotiahnite
tri pridržiavacie skrutky.
Bočné smerovky
Žiarovky nechajte vymeniť v
odbornom servise.
Brzdové svetlo v strede
hore Žiarovky nechajte vymeniť v
odbornom servise.

138Starostlivosť o vozidloOsvetlenie evidenčného
čísla
Dvere batožinového priestoru
1. Zasuňte skrutkovač ako ukazujú šípky, zatlačte do boku a uvoľnite
teleso žiarovky.
2. Otáčaním držiaka žiarovky proti smeru hodinových ručičiek ho
odmontujte od telesa žiarovky.
Vytiahnite žiarovku.
3. Vymeňte žiarovku.
4. Vložte držiak žiarovky do telesa žiarovky a otočte ním v smere
hodinových ručičiek.
5. Namontujte teleso žiarovky a uistite sa, že správne zapadne.
Zadné dvere
1. Zasuňte skrutkovač ako ukazujú šípky, zatlačte doľava a uvoľnite
teleso žiarovky.
2. Zatlačte ľahko žiarovku smerom k
pružine a vyberte ju.
3. Vymeňte žiarovku.
4. Namontujte teleso žiarovky a uistite sa, že správne zapadne.

Starostlivosť o vozidlo139Osvetlenie interiéru
Predné a zadné vnútorné
osvetlenie
1. Plochým skrutkovačom odmontujte presvetľovací kryt.
2. Otvorte zadný kryt.
3. Vymeňte žiarovku.
4. Zatvorte zadný kryt.
5. Vráťte presvetľovací kryt.
Predné svetlo interiéru, lampičky na čítanie
1. Plochým skrutkovačom odmontujte presvetľovací kryt.
2. Otvorte zadný kryt.
3. Vymeňte žiarovky.
4. Zatvorte zadný kryt.
5. Vráťte presvetľovací kryt.
Vyberateľné zadné vnútorné osvetlenie
1. Stlačte tlačidlo v hornej časti zostavy svetla, aby ste ho uvoľnili.

140Starostlivosť o vozidlo
2.Vypáčte zostavu svetla v bodoch,
ktoré je vidieť na obrázku.
3. Vymeňte žiarovku a uistite sa, že správne zapadla.
4. Namontujte späť zostavu svetla.
Osvetlenie prístrojovej
dosky
Žiarovky nechajte vymeniť v
odbornom servise.
Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
■ na pravej strane motorového priestoru, hneď vedľa akumulátora
■ za krytom v spodnej časti prístrojového panelu, na strane
vodiča
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.

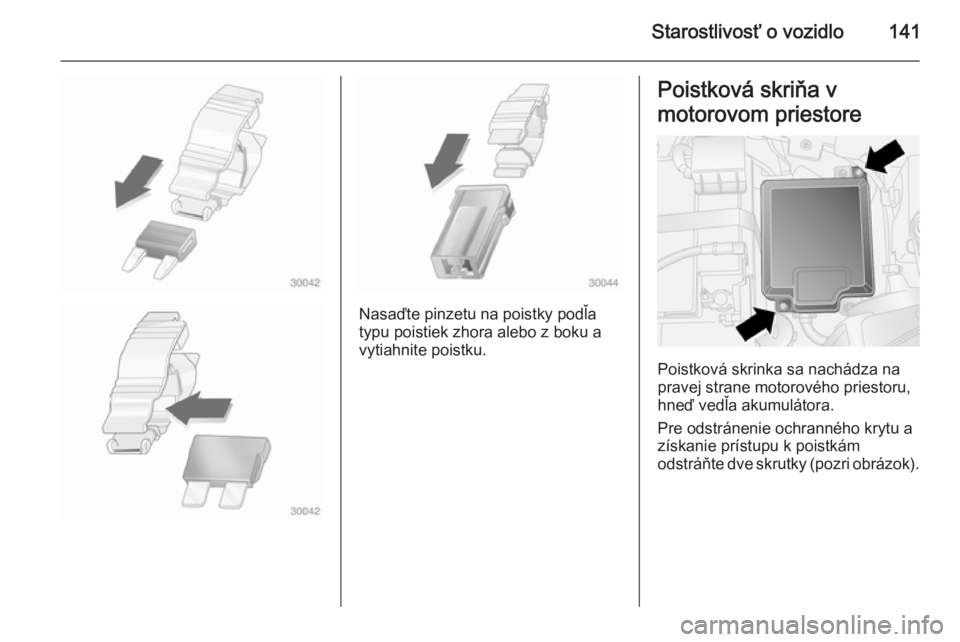

Pinzeta na poistky
Na odmontovanie poistiek použite
pinzetu na poistky.

Starostlivosť o vozidlo141
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka sa nachádza na
pravej strane motorového priestoru,
hneď vedľa akumulátora.
Pre odstránenie ochranného krytu a
získanie prístupu k poistkám
odstráňte dve skrutky (pozri obrázok).

142Starostlivosť o vozidlo
Č.ObvodF09Spínač zadných dveríF10KlaksónF14Diaľkové svetláF15Kúrenie PTCIF19KlimatizáciaF20Vyhrievanie zadného oknaF21Palivové čerpadloF30Svetlá do hmlyF84Systém CNGF85Napájacie zásuvkyF86Zapaľovač cigariet, vyhrievané
sedadláF87Systém Stop-ŠtartF88Ohrievanie zrkadiel
Po výmene chybných poistiek
namontujte späť kryt poistkovej
skrinky.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
Poistková skriňa
prístrojovej dosky
Poistková skrinka sa nachádza za
krytom v spodnej časti prístrojového
panelu, na strane vodiča.
