2014 OPEL ASTRA J Omaniku käsiraamat (in Estonian)

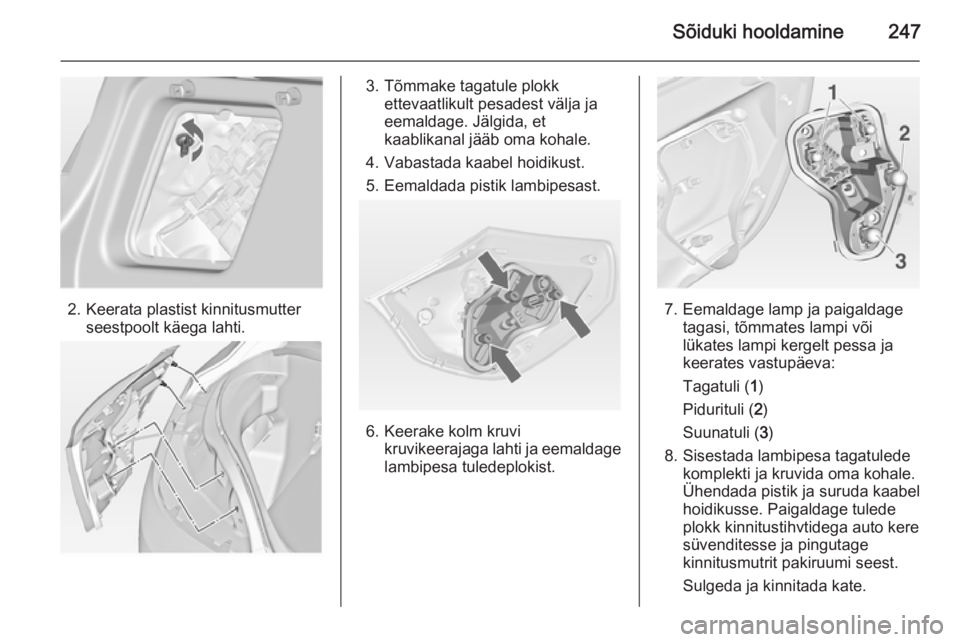

Sõiduki hooldamine247
2. Keerata plastist kinnitusmutterseestpoolt käega lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
4. Vabastada kaabel hoidikust. 5. Eemaldada pistik lambipesast.
6. Keerake kolm kruvi kruvikeerajaga lahti ja eemaldagelambipesa tuledeplokist.
7. Eemaldage lamp ja paigaldage tagasi, tõmmates lampi või
lükates lampi kergelt pessa ja
keerates vastupäeva:
Tagatuli ( 1)
Pidurituli ( 2)
Suunatuli ( 3)
8. Sisestada lambipesa tagatulede komplekti ja kruvida oma kohale.
Ühendada pistik ja suruda kaabel
hoidikusse. Paigaldage tulede
plokk kinnitustihvtidega auto kere
süvenditesse ja pingutage
kinnitusmutrit pakiruumi seest.
Sulgeda ja kinnitada kate.

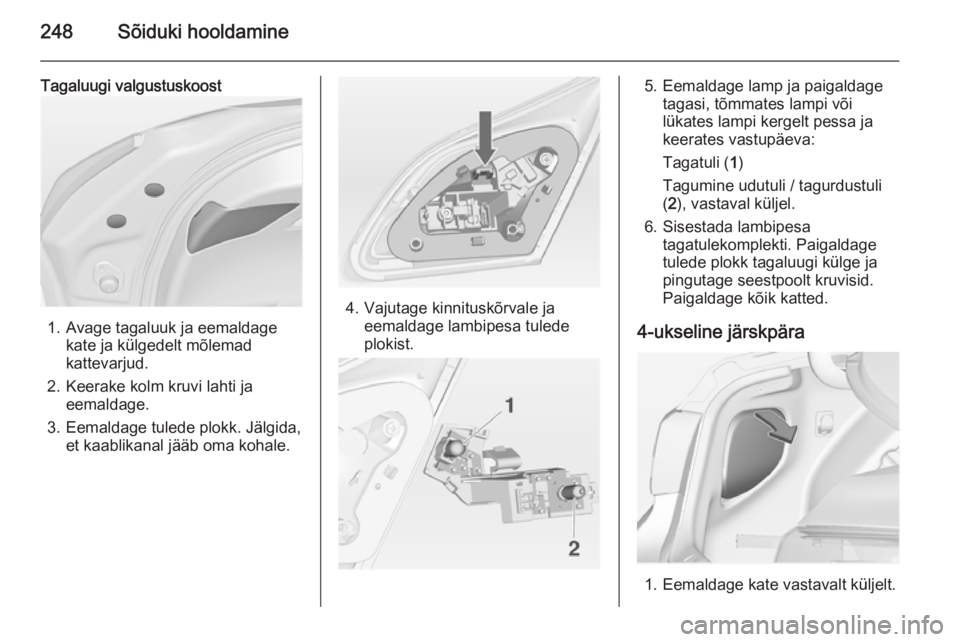

248Sõiduki hooldamine
Tagaluugi valgustuskoost
1. Avage tagaluuk ja eemaldagekate ja külgedelt mõlemad
kattevarjud.
2. Keerake kolm kruvi lahti ja eemaldage.
3. Eemaldage tulede plokk. Jälgida, et kaablikanal jääb oma kohale.
4. Vajutage kinnituskõrvale jaeemaldage lambipesa tulede
plokist.
5. Eemaldage lamp ja paigaldage tagasi, tõmmates lampi või
lükates lampi kergelt pessa ja
keerates vastupäeva:
Tagatuli ( 1)
Tagumine udutuli / tagurdustuli
( 2 ), vastaval küljel.
6. Sisestada lambipesa tagatulekomplekti. Paigaldage
tulede plokk tagaluugi külge ja
pingutage seestpoolt kruvisid.
Paigaldage kõik katted.
4-ukseline järskpära
1. Eemaldage kate vastavalt küljelt.

Sõiduki hooldamine249
2. Keerata kaks plastistkinnitusmutrit seestpoolt käega
lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
4. Eemaldage pistik lambipesast.
5. Eemaldage keerates lambipesa ja
paigaldage lamp tagasi,
tõmmates lampi või lükates lampi
kergelt pessa ja keerates
vastupäeva:
Tagatuled/pidurituled ( 1)
Suunatuli ( 2)
6. Sisestage lambipesa ja keerake seda päripäeva. Ühendada
juhtme pistik. Paigaldage tulede
plokk kinnitustihvtidega auto kere
süvenditesse ja pingutage
kinnitusmutreid pakiruumi seest.
Kinnitage kate.
Tagaluugi valgustuskoost
1. Avage tagaluuk ja eemaldage kate vastavalt küljelt.

250Sõiduki hooldamine
2.Eemaldage keerates lambipesa ja
paigaldage lamp tagasi,
tõmmates lampi või lükates lampi
kergelt pessa ja keerates
vastupäeva:
Tagatuli ( 1)
Tagumine udutuli / tagurdustuli
( 2 ), vastaval küljel.
3. Sisestage lambipesa ja keerake seda päripäeva. Kinnitage kate.
Sport-tourer
1. Vasakul küljel keerata kate alla ja eemaldada.
2. Eemaldage kate vastavalt küljelt.
3. Keerata kaks plastistkinnitusmutrit seestpoolt käega
lahti.

Sõiduki hooldamine251
4. Tõmmake tagatule plokkettevaatlikult pesadest välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
5. Eemaldage pistik lambipesast.
6. Eemaldage vastupäeva keerates lambipesa ja paigaldage lamp
tagasi, tõmmates lampi või
lükates lampi kergelt pessa ja
keerates vastupäeva:
Tagatuled ( 1 + 2)
Suunatuli ( 3)
Pidurituli ( 4)
7. Ühendada pistik ja suruda kaabel hoidikusse. Paigaldage tulede
plokk kinnitustihvtidega auto keresüvenditesse ja pingutage
kinnitusmutreid pakiruumi seest.
Kinnitage kate.
Paigaldamisel vajutage kattevari
vasakul pool kummist
tihendusrõngastesse, et
saavutada maksimaalne
hoidmisvõime.
Tagaluugi valgustuskoost
1. Avage tagaluuk ja eemaldage kattevarjud vastavalt küljelt.
2. Keerake kruvid lahti ja eemaldage.
3. Eemaldage tagatulede plokk ja võtke juhtme pistik lambipesast
välja.

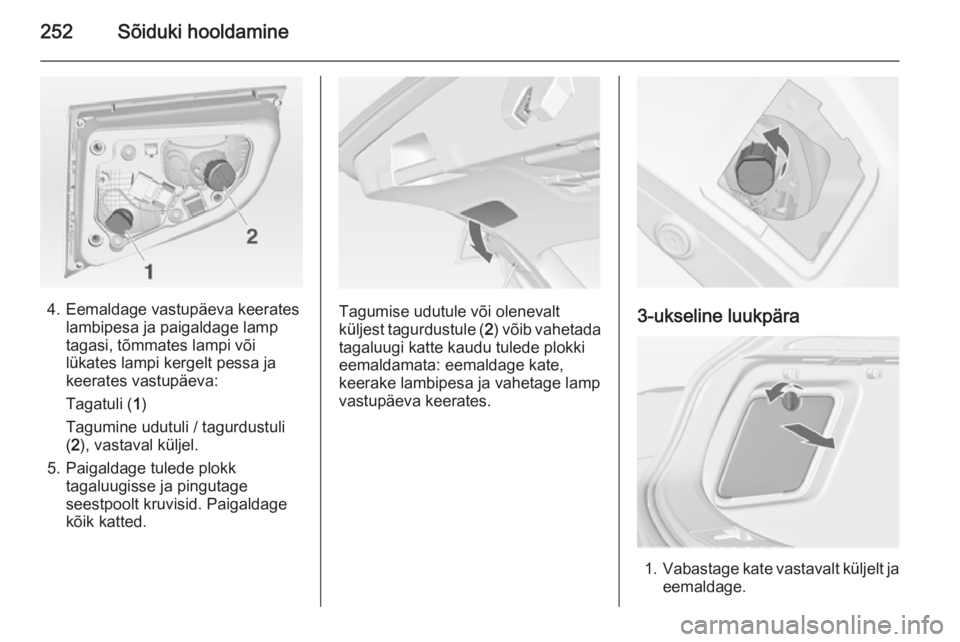

252Sõiduki hooldamine
4. Eemaldage vastupäeva keerateslambipesa ja paigaldage lamp
tagasi, tõmmates lampi või
lükates lampi kergelt pessa ja
keerates vastupäeva:
Tagatuli ( 1)
Tagumine udutuli / tagurdustuli
( 2 ), vastaval küljel.
5. Paigaldage tulede plokk tagaluugisse ja pingutage
seestpoolt kruvisid. Paigaldage
kõik katted.Tagumise udutule või olenevalt
küljest tagurdustule ( 2) võib vahetada
tagaluugi katte kaudu tulede plokki
eemaldamata: eemaldage kate,
keerake lambipesa ja vahetage lamp
vastupäeva keerates.3-ukseline luukpära
1. Vabastage kate vastavalt küljelt ja
eemaldage.

Sõiduki hooldamine253
2. Keerake mõlemad plastistkinnitusmutrid seestpoolt käega
lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage.
4. Eemaldage pistik lambipesast.
5. Eemaldage keerates lambipesa ja
paigaldage lamp tagasi,
tõmmates lampi või lükates lampi
kergelt pessa ja keerates
vastupäeva:
Tagatuled/pidurituled ( 1)
Suunatuli ( 2)
valgusdioodiga versioon
Vahetada saab ainult suunatule
lampi ( 2).
6. Sisestage lambipesa tagatulede komplekti ja keerake päripäeva.
Ühendage juhtme pistik tulede
plokiga. Paigaldage tulede plokk
kinnitustihvtidega auto kere
süvenditesse ja pingutage
kinnitusmutreid pakiruumi seest.
Sulgeda kate ja fikseerida oma
kohale.
Tagaluugi valgustuskoost
1. Avage tagaluuk ja eemaldage katted vastavalt küljelt.
2. Keerake kolm kruvi lahti.

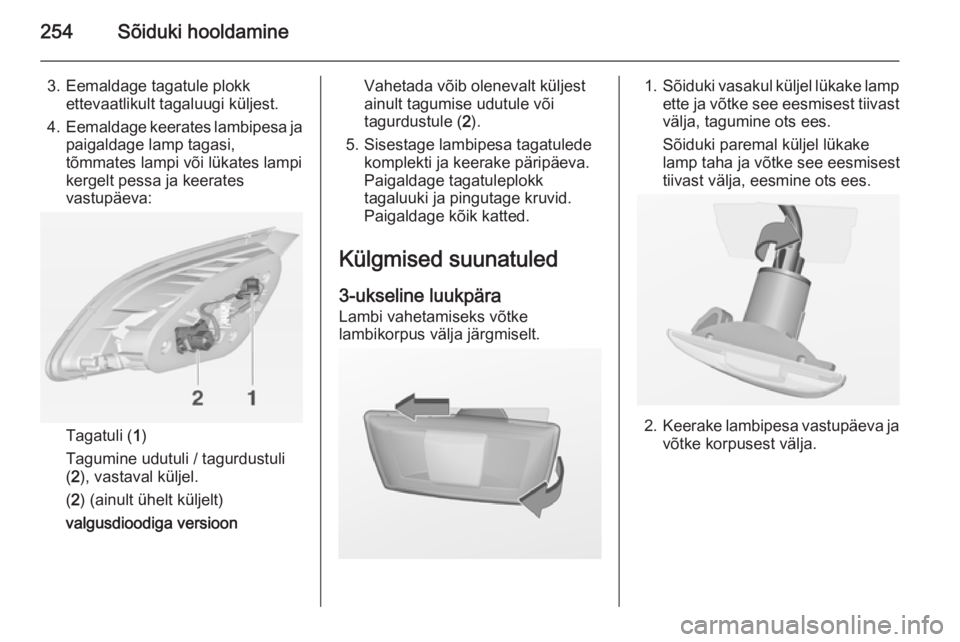

254Sõiduki hooldamine
3. Eemaldage tagatule plokkettevaatlikult tagaluugi küljest.
4. Eemaldage keerates lambipesa ja
paigaldage lamp tagasi,
tõmmates lampi või lükates lampi
kergelt pessa ja keerates
vastupäeva:
Tagatuli ( 1)
Tagumine udutuli / tagurdustuli
( 2 ), vastaval küljel.
( 2 ) (ainult ühelt küljelt)
valgusdioodiga versioon
Vahetada võib olenevalt küljest
ainult tagumise udutule või
tagurdustule ( 2).
5. Sisestage lambipesa tagatulede komplekti ja keerake päripäeva.
Paigaldage tagatuleplokk
tagaluuki ja pingutage kruvid.
Paigaldage kõik katted.
Külgmised suunatuled
3-ukseline luukpära
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt.1. Sõiduki vasakul küljel lükake lamp
ette ja võtke see eesmisest tiivast välja, tagumine ots ees.
Sõiduki paremal küljel lükake
lamp taha ja võtke see eesmisest
tiivast välja, eesmine ots ees.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
