2014 OPEL ASTRA J Omaniku käsiraamat (in Estonian)

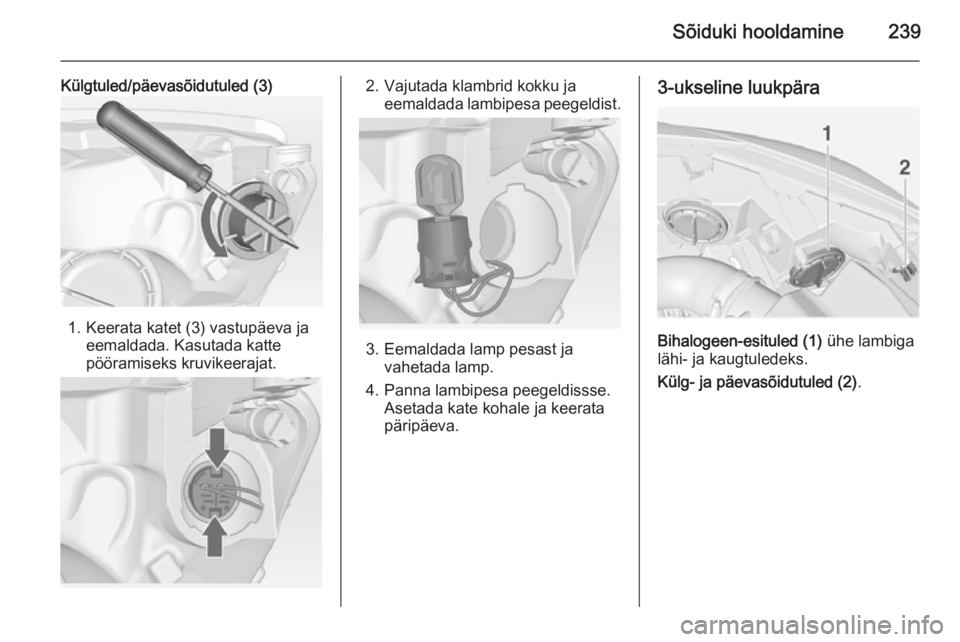

Sõiduki hooldamine239
Külgtuled/päevasõidutuled (3)
1. Keerata katet (3) vastupäeva jaeemaldada. Kasutada katte
pööramiseks kruvikeerajat.
2. Vajutada klambrid kokku ja eemaldada lambipesa peegeldist.
3. Eemaldada lamp pesast javahetada lamp.
4. Panna lambipesa peegeldissse. Asetada kate kohale ja keerata
päripäeva.
3-ukseline luukpära
Bihalogeen-esituled (1) ühe lambiga
lähi- ja kaugtuledeks.
Külg- ja päevasõidutuled (2) .

240Sõiduki hooldamine
Lähi/kaugtuled (1)
1. Keerata katet (1) vastupäeva jaeemaldada.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.
Külg- ja päevasõidutuled (2)
1. Vabastamiseks keerata lambipesa (2) vastupäeva.
Eemaldada lambipesa
peegeldist.

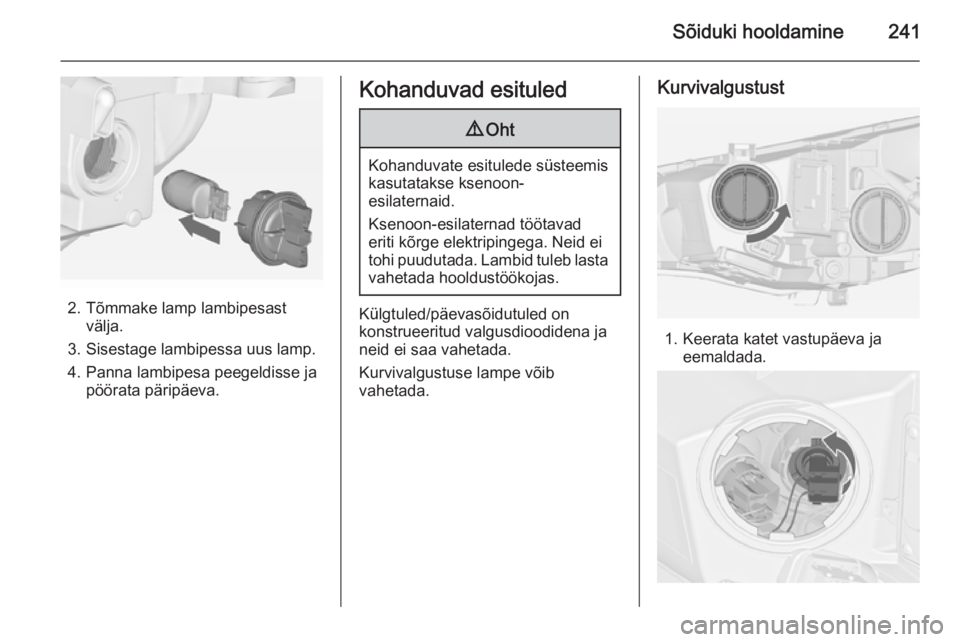

Sõiduki hooldamine241
2. Tõmmake lamp lambipesastvälja.
3. Sisestage lambipessa uus lamp.
4. Panna lambipesa peegeldisse ja pöörata päripäeva.
Kohanduvad esituled9 Oht
Kohanduvate esitulede süsteemis
kasutatakse ksenoon-
esilaternaid.
Ksenoon-esilaternad töötavad eriti kõrge elektripingega. Neid ei
tohi puudutada. Lambid tuleb lasta
vahetada hooldustöökojas.
Külgtuled/päevasõidutuled on
konstrueeritud valgusdioodidena ja
neid ei saa vahetada.
Kurvivalgustuse lampe võib
vahetada.
Kurvivalgustust
1. Keerata katet vastupäeva ja eemaldada.

242Sõiduki hooldamine
2. Vabastamiseks keeratalambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Tõmmake lamp juhtme pistiku küljest lahti.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.
Udutuled
5-ukseline luukpära, 4-ukseline
järskpära, Sports Tourer
1. Vabastage mõlemad katted kruvikeerajaga tähistatud kohast.
2. Keerake mõlemad kruvid lahti ja
eemaldage suunatulede plokk
kaitseraualt.

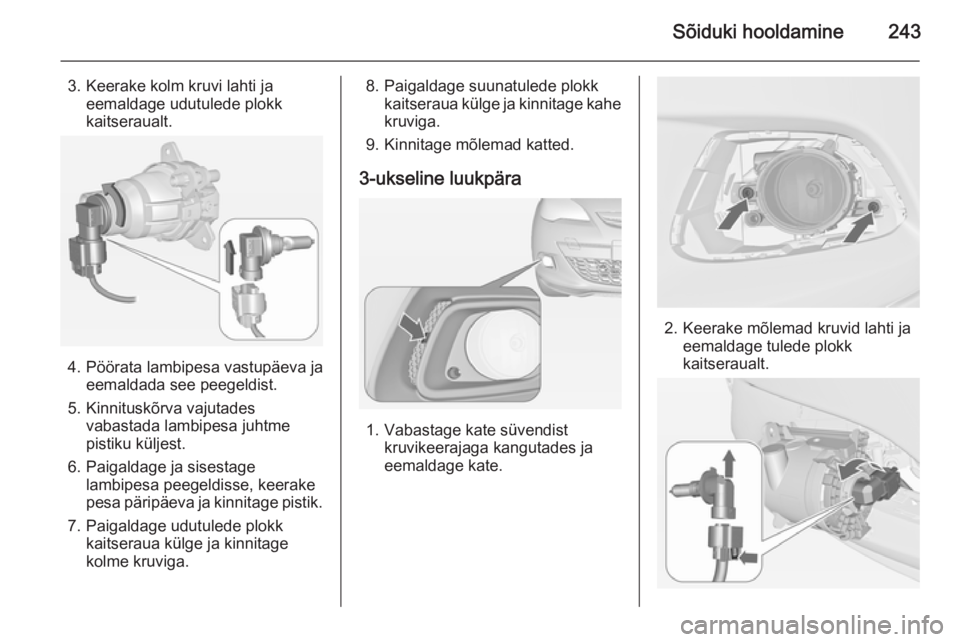

Sõiduki hooldamine243
3. Keerake kolm kruvi lahti jaeemaldage udutulede plokk
kaitseraualt.
4. Pöörata lambipesa vastupäeva ja eemaldada see peegeldist.
5. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
6. Paigaldage ja sisestage lambipesa peegeldisse, keerake
pesa päripäeva ja kinnitage pistik.
7. Paigaldage udutulede plokk kaitseraua külge ja kinnitage
kolme kruviga.
8. Paigaldage suunatulede plokk kaitseraua külge ja kinnitage kahe
kruviga.
9. Kinnitage mõlemad katted.
3-ukseline luukpära
1. Vabastage kate süvendist kruvikeerajaga kangutades ja
eemaldage kate.
2. Keerake mõlemad kruvid lahti ja eemaldage tulede plokk
kaitseraualt.

244Sõiduki hooldamine
3. Pöörata lambipesa vastupäeva jaeemaldada see peegeldist.
4. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
5. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
6. Sisestage lambipesa peegeldisse, keerates päripäeva,
ja fikseerige.
7. Paigaldage valgustikomplekt, keerates mõlemad kruvid kinni.
8. Monteerige kate kokku ja fikseerige.Eesmised suunatuled
5-ukseline luukpära, 4-ukseline järskpära, Sports Tourer
1. Vabastage mõlemad katted kruvikeerajaga tähistatud kohast.
2. Keerake mõlemad kruvid lahti ja
eemaldage tulede plokk
kaitseraualt.

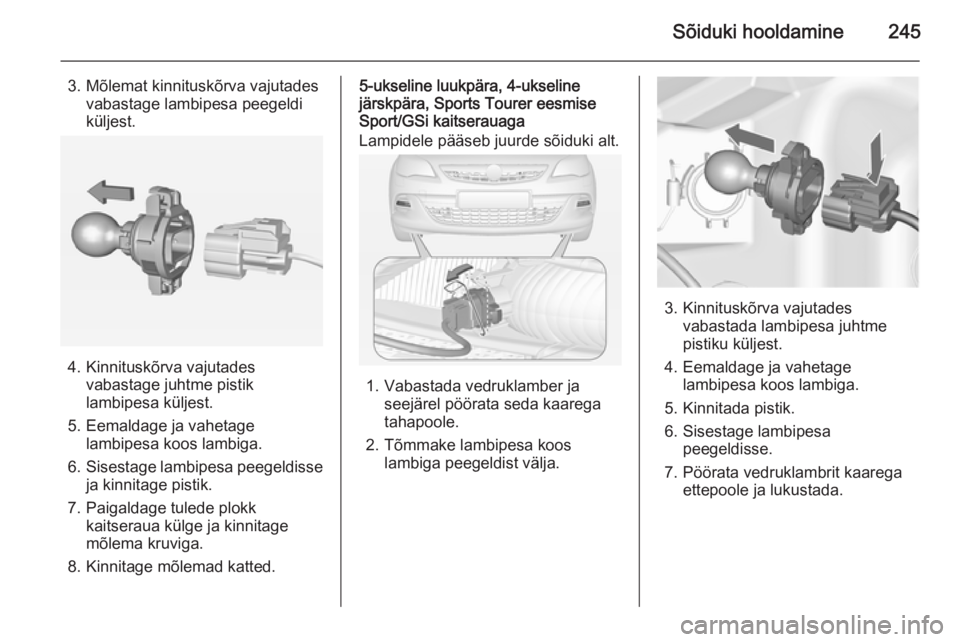

Sõiduki hooldamine245
3. Mõlemat kinnituskõrva vajutadesvabastage lambipesa peegeldi
küljest.
4. Kinnituskõrva vajutades vabastage juhtme pistik
lambipesa küljest.
5. Eemaldage ja vahetage lambipesa koos lambiga.
6. Sisestage lambipesa peegeldisse
ja kinnitage pistik.
7. Paigaldage tulede plokk kaitseraua külge ja kinnitage
mõlema kruviga.
8. Kinnitage mõlemad katted.
5-ukseline luukpära, 4-ukseline
järskpära, Sports Tourer eesmise
Sport/GSi kaitserauaga
Lampidele pääseb juurde sõiduki alt.
1. Vabastada vedruklamber ja seejärel pöörata seda kaarega
tahapoole.
2. Tõmmake lambipesa koos lambiga peegeldist välja.
3. Kinnituskõrva vajutadesvabastada lambipesa juhtme
pistiku küljest.
4. Eemaldage ja vahetage lambipesa koos lambiga.
5. Kinnitada pistik.
6. Sisestage lambipesa peegeldisse.
7. Pöörata vedruklambrit kaarega ettepoole ja lukustada.

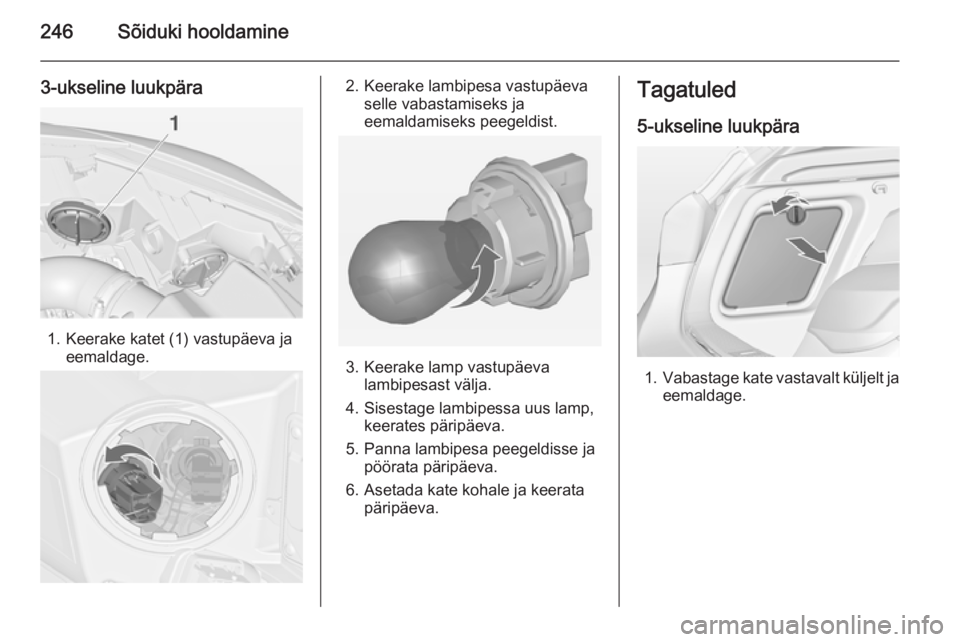

246Sõiduki hooldamine
3-ukseline luukpära
1. Keerake katet (1) vastupäeva jaeemaldage.
2. Keerake lambipesa vastupäevaselle vabastamiseks ja
eemaldamiseks peegeldist.
3. Keerake lamp vastupäeva lambipesast välja.
4. Sisestage lambipessa uus lamp, keerates päripäeva.
5. Panna lambipesa peegeldisse ja pöörata päripäeva.
6. Asetada kate kohale ja keerata päripäeva.
Tagatuled
5-ukseline luukpära
1. Vabastage kate vastavalt küljelt ja
eemaldage.
