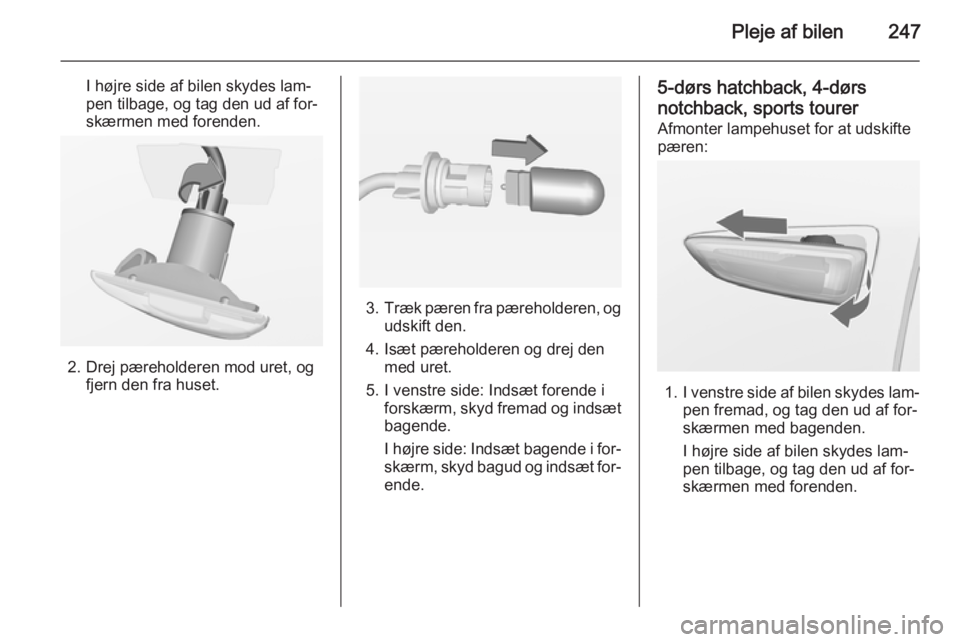

Pleje af bilen247
I højre side af bilen skydes lam‐
pen tilbage, og tag den ud af for‐
skærmen med forenden.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. I venstre side: Indsæt forende i forskærm, skyd fremad og indsætbagende.
I højre side: Indsæt bagende i for‐
skærm, skyd bagud og indsæt for‐ ende.
5-dørs hatchback, 4-dørs
notchback, sports tourer
Afmonter lampehuset for at udskifte
pæren:
1. I venstre side af bilen skydes lam‐
pen fremad, og tag den ud af for‐
skærmen med bagenden.
I højre side af bilen skydes lam‐
pen tilbage, og tag den ud af for‐
skærmen med forenden.

248Pleje af bilen
2. Drej pæreholderen mod uret, ogfjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. I venstre side: Indsæt forende i forskærm, skyd fremad og indsætbagende.
I højre side: Indsæt bagende i for‐
skærm, skyd bagud og indsæt for‐ ende.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen.
2. Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lam‐ pehuset ved at dreje mod uret.

Pleje af bilen249
4.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i bagagerum
Få pærerne udskiftet af et værksted.
Instrumentlys Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ■ fortil i venstre side af motorrumet,
■ i venstrestyrede biler, i kabinen bag
aflæggerummet, eller i højresty‐
rede biler, bag handskerummet,
■ bag et dæksel i venstre side af ba‐ gagerummet.
Inden man udskifter en sikring, skal der slukkes for den pågældende kon‐ takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet.

250Pleje af bilen
Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.

Pleje af bilen251
Nr.Strømkreds1Motorstyreenhed2Lambdasonde3Brændstofindsprøjtning,
tændingssystem4Brændstofindsprøjtning,
tændingssystem5–6Spejlvarme, tyverialarm7Ventilatorbetjening, motorsty‐
reenhed, gearkassestyreenhed8Lambdasonde, motorkøling9Bagrudesensor10Bilbatterisensor11Oplåsning af bagagerum12Adaptive forlygter, automatisk
tilkobling af nærlys13ABS14BagrudeviskerNr.Strømkreds15Motorstyreenhed16Starter17Gearkassestyreenhed18El-bagrude19El-betjente ruder, foran20El-betjente ruder, bag21Elektrisk central bag22Venstre fjernlys (halogen)23Forlygtevaskere24Højre nærlys (Xenon)25Venstre nærlys (Xenon)26Tågeforlygter27Dieselolieopvarmning28Start stop-system29Elektrisk parkeringsbremse30ABS31Adaptiv cruise controlNr.Strømkreds32Airbag33Adaptive forlygter, automatisk
tilkobling af nærlys34Recirkulation af udstødningsgas35Sidespejl, regnsensor36Klimastyring37Magnetventil til beholders venti‐
lationsåbning38Vacuumpumpe39Central styreenhed40Forrudevasker, bagrudevasker‐
system41Højre fjernlys (halogen)42Køleventilator43Vinduesvisker44Vinduesvisker45Køleventilator46–

252Pleje af bilen
Nr.Strømkreds47Horn48Køleventilator49Brændstofpumpe50Forlygtehøjderegulering, adap‐
tive forlygter51Luftspjæld52Ekstra varmeapparat, diesel‐
motor53Gearkassestyreenhed, motor‐
styreenhed54Vakuumpumpe, instrument‐
gruppe, varme-ventilation,
airconditionsystem
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, og pres det til venstre for
at låse det op. Klap rummet ned, og fjern det.
I højrestyrede biler sidder sikrings‐boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, åbn så
dækslet, og klap det ned.

Pleje af bilen253
Nr.Strømkreds1Displays2Udvendige lygter, karrosseristy‐
reenhed3Udvendige lygter, karrosseristy‐
reenhed4Infotainment-system5Infotainment-system, instrument6Stikdåse, lighter7Stikdåse8Venstre nærlys, karrosseristy‐
reenhed9Højre nærlys, karrosseristy‐
reenhed, airbagmodul10Dørlåse, karrosseristyreenhed11Kabineblæser12–13–14Diagnosestik15AirbagNr.Strømkreds16Stikdåse17Airconditionsystem18Logistik19Karrosseristyreenhed20Karrosseristyreenhed21Instrumentgruppe, tyverialarm22Tændingssensor23Karrosseristyreenhed24Karrosseristyreenhed25–26Stikkontakt lastrum (hvis der
ikke er sikringsboks i lastrum)
(kun Sports tourer)
Sikringsboks i lastrum
3-dørs hatchback, 5-dørs
hatchback
Sikringsboksen sidder i venstre side
af bagagerummet bag et dæksel.
Tag dækslet af.
Sports tourer
Sikringsboksen sidder i venstre side
af bagagerummet bag et dæksel.

254Pleje af bilen
Fold gardinet ned og fjern det.
Tag dækslet af.
SikringsboksNr.Strømkreds1–2Påhængsstikdåse3Parkeringsassistent4–5–6–7Elektrisk sæde8–9–10–11Anhængerstyreenhed, anhæn‐
gerstik12Påhængsstyreenhed13Påhængsstikdåse14Bagsæde, elektrisk indfældning15–16Bakspejl, bakkamera
