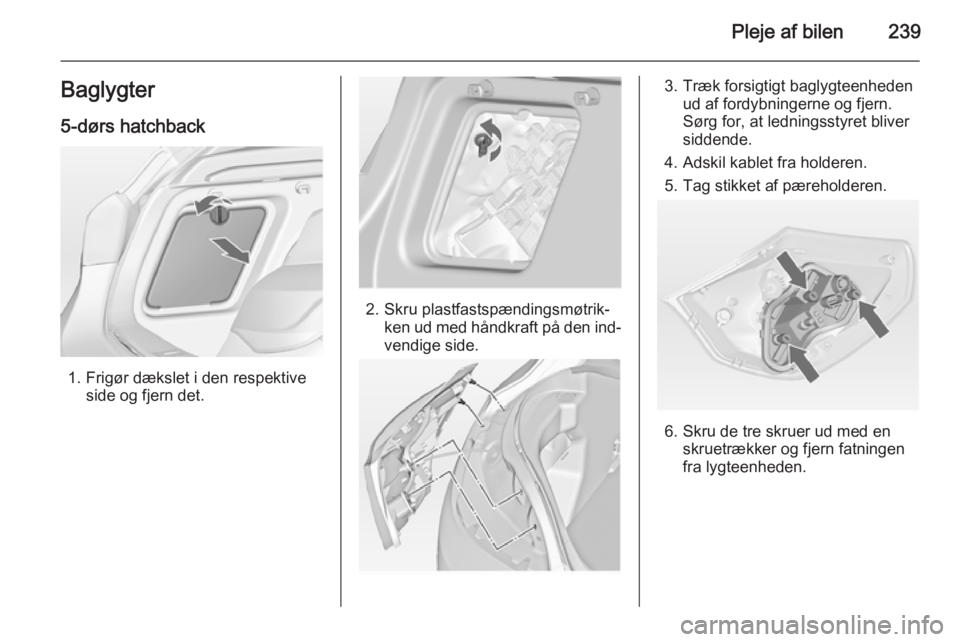

Pleje af bilen239Baglygter
5-dørs hatchback
1. Frigør dækslet i den respektive side og fjern det.
2. Skru plastfastspændingsmøtrik‐ken ud med håndkraft på den ind‐
vendige side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
Sørg for, at ledningsstyret bliver
siddende.
4. Adskil kablet fra holderen.
5. Tag stikket af pæreholderen.
6. Skru de tre skruer ud med en skruetrækker og fjern fatningen
fra lygteenheden.

240Pleje af bilen
7. Udtag og udskift pæren ved attrække eller skubbe pæren lidt indi soklen og dreje mod urets ret‐
ning:
Baglygtepære ( 1)
Bremselygtepære ( 2)
Blinklyspære ( 3)
8. Sæt pæreholderen ind i baglyg‐ teenheden, og skru den fast. Til‐
slut stikket, og pres kablet ind i
holderen. Montér lygteenheden
med holdestifterne i fordybnin‐
gerne på bilens karosseri og
spænd fastgørelsesmøtrikken fra
den indvendige side af lastrum‐
met.
Luk dækslet, og sæt det på plads.
Lygteenhed i bagklappen
1. Åbn bagklappen og fjern dækslet og begge blinddæksler i den re‐
spektive side.
2. Udskru og afmonter de tre skruer.
3. Afmonter baglygteenheden. Sørg for, at ledningsstyret bliver sid‐
dende.
4. Pres på holdeudsparingen, og fjern pæreholderen fra lygteenhe‐den.

Pleje af bilen241
5. Udtag og udskift pæren ved attrække eller skubbe pæren lidt indi soklen og dreje mod urets ret‐
ning:
Baglygtepære ( 1)
Tågebaglygte/Baklys ( 2), afhæn‐
gigt af siden.
6. Sæt pæreholderen ind i baglyg‐ teenheden. Montér lygteenheden
på bagklappen og spænd skruerne indefra. Fastgør alle
dæksler.
4-dørs sedan1. Fjern dækslet i den reagerende side.
2. Skru to plastfastspændingsmø‐trikker ud på den indvendige side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
Sørg for, at ledningsstyret bliver
siddende.
4. Tag stikket af fatningen.
5. Afmonter fatningen ved at dreje den og udskift pæren ved at
trække eller skubbe pæren lidt ind i soklen og dreje mod urets ret‐
ning:
Baglygte/stoplygte ( 1)
Blinklyspære ( 2)
6. Isæt pæreholderen og drej den med uret. Tilslut stikket. Montér
lygteenheden med holdestifterne i

242Pleje af bilen
fordybningerne på bilens karos‐
seri og spænd fastgørelsesmø‐
trikkerne fra den indvendige side af lastrummet. Sæt afdækningen
på.
Lygteenhed i bagklappen
1. Åbn bagklappen og fjern afdæk‐ ningen i den pågældende side.
2. Afmonter fatningen ved at drejeden og udskift pæren ved at
trække eller skubbe pæren lidt ind i soklen og dreje mod urets ret‐
ning:
Baglygtepære ( 1)
Tågebaglygte/Baklys ( 2), afhæn‐
gigt af siden.
3. Isæt pæreholderen og drej den med uret. Sæt afdækningen på.
Sports tourer
1. På venstre side skal gardinet fol‐ des ned og fjernes.

Pleje af bilen243
2. Fjern dækslet i den respektiveside.
3. Skru to plastfastspændingsmø‐ trikker ud på den indvendige side.
4. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
Sørg for, at ledningsstyret bliver
siddende.
5. Tag stikket af fatningen.
6. Afmonter fatningen ved at dreje den mod urets retning og udskift
pæren ved at trække eller skubbe
pæren lidt ind i soklen og dreje
mod urets retning:
Baglygter ( 1 + 2)
Blinklyspære ( 3)
Bremselygtepære ( 4)
7. Tilslut stikket, og pres kablet ind i holderen. Montér lygteenheden
med holdestifterne i fordybnin‐
gerne på bilens karosseri og
spænd fastgørelsesmøtrikkerne
fra den indvendige side af last‐
rummet. Sæt afdækningen på.
Ved samling, tryk afskærmningen
i venstre side ind i gummibøsnin‐
gerne for at opnå fuld holdekraft.

244Pleje af bilen
Lygteenhed i bagklappen
1. Åbn bagklappen og fjern blind‐dækslerne i den pågældende
side.
2. Udskru og afmonter skruerne. 3. Udtag baglygteenheden og af‐ monter ledningsnetstikket fra fat‐
ningen.
4. Afmonter fatningen ved at dreje den mod urets retning og udskift
pæren ved at trække eller skubbe
pæren lidt ind i soklen og dreje
mod urets retning:
Baglygtepære ( 1)
Tågebaglygte/Baklys ( 2), afhæn‐
gigt af siden.
5. Montér lygteenheden i bagklap‐ pen og spænd skruerne indefra.
Fastgør alle dæksler.Tågebaglygte hhv. baglygte ( 2), alt
efter siden, kan erstattes af et dæksel i baglygten uden at fjerne lygteenhe‐
den: fjern dækslet, drej fatningen og
udskift pæren ved at dreje den imod
uret.

Pleje af bilen245
3-dørs hatchback
1. Frigør dækslet i den respektiveside og fjern det.
2. Skru begge plastfastspændings‐møtrikker ud på den indvendige
side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
4. Tag stikket af fatningen.
5. Afmonter fatningen ved at dreje den og udskift pæren ved at
trække eller skubbe pæren lidt ind i soklen og dreje mod urets ret‐
ning:
Baglygte/stoplygte ( 1)
Blinklyspære ( 2)
version med lysemitterende diode
(LED)

246Pleje af bilen
Kun blinklys (2) kan skiftes.
6. Sæt pæreholderen ind i baglyg‐ teenheden og drej med uret. For‐
bind ledningsstikket med lygteen‐
heden. Montér lygteenheden med holdestifterne i fordybningerne på
bilens karosseri og spænd fastgø‐
relsesmøtrikkerne fra den indven‐
dige side af lastrummet. Luk
dækslet og sæt det på plads.
Lygteenhed i bagklappen
1. Åbn bagklappen og fjern dæsk‐ lerne i den pågældende side.
2. Skru tre skruer ud.
3. Afmonter baglygteenheden fra bagklappen.
4. Afmonter fatningen ved at dreje den og udskift pæren ved at
trække eller skubbe pæren lidt ind i soklen og dreje mod urets ret‐
ning:
Baglygtepære ( 1)
Tågebaglygte/Baklys ( 2), afhæn‐
gigt af siden.
( 2 ) (kun en side)
version med lysemitterende diode
(LED)
Kun tågebaglygte hhv. baklygte
( 2 ) alt efter siden, kan udskiftes.
5. Sæt pæreholderen ind i baglyg‐ teenheden og drej med uret. Pla‐
cér baglygteenheden i bagklap‐
pen, og spænd skruerne. Fastgør alle dæksler.
Sideblink
3-dørs hatchback Afmonter lampehuset for at udskifte
pæren:
1. I venstre side af bilen skydes lam‐
pen fremad, og tag den ud af for‐
skærmen med bagenden.
