Instrumentos y mandos87Testigo de averías
Z se enciende o parpadea en ama‐
rillo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha Avería en el sistema de control de
emisiones. Pueden excederse los lí‐
mites de emisiones permitidos. Re‐
curra inmediatamente a la ayuda de
un taller.
Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Revisión urgente del
vehículo g se enciende en amarillo.Además, aparece un mensaje de ad‐
vertencia o un código de advertencia.
El vehículo requiere servicio.
Recurra a la ayuda de un taller.
Mensajes del vehículo 3 97.
Sistema de frenos y
embrague
Nivel de líquido de frenos y
embrague R se enciende en rojo.
El nivel del líquido de frenos y embra‐
gue es demasiado bajo 3 167.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina después de conectar el
encendido si el freno de estaciona‐ miento manual está accionado
3 135.
Accione el pedal
- se enciende o parpadea en ama‐
rillo.
Es necesario pisar el pedal del em‐
brague para arrancar el motor. Sis‐
tema stop-start 3 130.
Se enciende
Es necesario accionar el pedal del
freno para desbloquear el freno de estacionamiento eléctrico 3 135.
Parpadea
Es necesario accionar el pedal del embrague para arrancar el motor
3 129.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.

88Instrumentos y mandos
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 134.
Cambio a una marcha más larga
[ se enciende en verde como testigo
de control, o aparece como símbolo
en el centro de información del con‐
ductor con pantalla de gama alta, cuando se recomienda cambiar a una
marcha más larga para ahorrar com‐
bustible.
En algunas versiones, la indicación
de cambio de marcha aparece como
página completa en el centro de in‐
formación del conductor.
Asistente de conducción EcoFlex
3 100.Dirección asistida
c se enciende en amarillo.
Se enciende cuando la
dirección asistida es limitada
La dirección asistida se limita por un
sobrecalentamiento del sistema. El
testigo de control se apaga cuando el
sistema se ha enfriado.
Sistema stop-start 3 130.
Se enciende cuando la
dirección asistida está
desactivada Avería en el sistema de la dirección
asistida. Recurra a un taller.
Iluminación simultánea de c
y a
El sistema de la dirección asistida
tiene que calibrarse; calibración del
sistema 3 137.
Asistente de aparcamiento por ultrasonidos
r se enciende en amarillo.Avería en el sistema
o
Avería porque los sensores están su‐
cios o cubiertos de nieve o hielo
o
Interferencias causadas por fuentes
externas de ultrasonidos. Una vez eli‐ minada la fuente de las interferen‐
cias, el sistema funcionará con nor‐
malidad.
Haga subsanar la causa de la avería
del sistema en un taller.
Asistente de aparcamiento por ultra‐
sonidos 3 142.
Control electrónico de
estabilidad y sistema de
control de tracción b parpadea o se enciende en amari‐
llo.
Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del mo‐
tor y el vehículo puede frenarse un
poco automáticamente.

Instrumentos y mandos89
Se enciendeHay una avería en el sistema. Apa‐
rece un mensaje de advertencia o un
código de advertencia en el centro de
información del conductor. Se puede
continuar conduciendo. El sistema no
está operativo. Sin embargo, la esta‐
bilidad de marcha puede empeorar
dependiendo del estado de la cal‐
zada.
Haga subsanar la causa de la avería en un taller.
Control electrónico de estabilidad
3 137 , Sistema de control de tracción
3 136.
Sistema de control de
presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende
Pérdida de presión de los neumáti‐ cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.Parpadea
Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después 60-90
segundos, el testigo de control per‐
manece encendido. Recurra a un ta‐
ller.
Sistema de control de presión de los
neumáticos 3 186.
Presión de aceite del
motor
I se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marchaAtención
La lubricación del motor puede es‐ tar interrumpida. Se pueden oca‐
sionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante. Durante una parada au‐
tomática (Autostop), la unidad de
servofreno se mantendrá opera‐
tiva.
No saque la llave hasta que el ve‐ hículo no se encuentre detenido.
De lo contrario, el bloqueo del vo‐ lante podría accionarse por sor‐presa.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller
3 164.

90Instrumentos y mandosNivel de combustible bajoY se enciende o parpadea en amari‐
llo.
Se enciende El nivel del depósito de combustible
es demasiado bajo.
Parpadea
Combustible agotado. Reposte inme‐
diatamente. Nunca debe agotar el de‐
pósito.
Catalizador 3 133.
Inmovilizador
d parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Luces exteriores
8 se enciende en verde.
Las luces exteriores están encendi‐
das 3 108.Luz de carretera
C se enciende en azul.
Se enciende cuando está conectada
la luz de carretera o cuando se accio‐ nan las ráfagas 3 109.
Piloto antiniebla
r se enciende en amarillo.
El piloto antiniebla está encendido
3 111.
Regulador de velocidad m se enciende en blanco o verde.
Se enciende en blanco
El sistema está encendido.
Se enciende en verde El regulador de velocidad está acti‐
vado.
Regulador de velocidad 3 139.
Puerta abierta
h se enciende en rojo.Hay abierta una puerta o el portón
trasero.

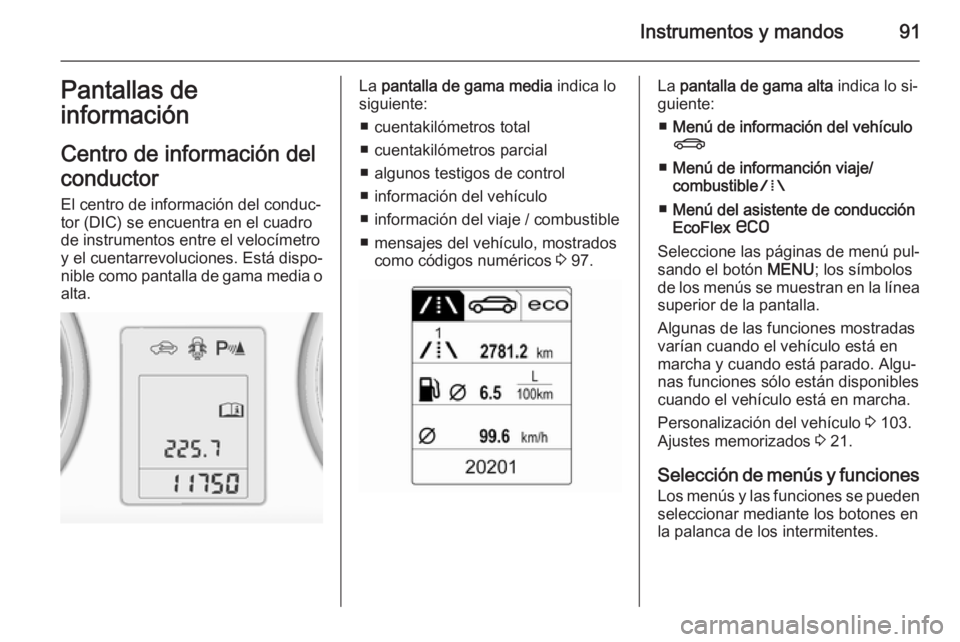

Instrumentos y mandos91Pantallas de
información
Centro de información del
conductor
El centro de información del conduc‐
tor (DIC) se encuentra en el cuadro
de instrumentos entre el velocímetro
y el cuentarrevoluciones. Está dispo‐
nible como pantalla de gama media o
alta.La pantalla de gama media indica lo
siguiente:
■ cuentakilómetros total
■ cuentakilómetros parcial
■ algunos testigos de control
■ información del vehículo
■ información del viaje / combustible
■ mensajes del vehículo, mostrados como códigos numéricos 3 97.La pantalla de gama alta indica lo si‐
guiente:
■ Menú de información del vehículo
X
■ Menú de informanción viaje/
combustible W
■ Menú del asistente de conducción
EcoFlex s
Seleccione las páginas de menú pul‐
sando el botón MENU; los símbolos
de los menús se muestran en la línea superior de la pantalla.
Algunas de las funciones mostradas
varían cuando el vehículo está en
marcha y cuando está parado. Algu‐
nas funciones sólo están disponibles
cuando el vehículo está en marcha.
Personalización del vehículo 3 103.
Ajustes memorizados 3 21.
Selección de menús y funciones
Los menús y las funciones se pueden seleccionar mediante los botones en
la palanca de los intermitentes.

92Instrumentos y mandos
Pulse el botón MENU para cambiar
entre menús o para volver de un sub‐ menú al siguiente nivel superior del
menú.
Gire la rueda de ajuste para resaltar
una opción del menú o para estable‐
cer un valor numérico.
Pulse el botón SET/CLR para selec‐
cionar una función o confirmar un
mensaje.
Menú de información del
vehículo X
Pulse el botón MENU para seleccio‐
nar X en la línea superior de la
pantalla de gama alta.
Gire la rueda de ajuste para seleccio‐
nar un submenú. Pulse el botón SET/
CLR para confirmar.
Siga las instrucciones dadas en los
submenús.
Los submenús posibles (en función
de la versión) pueden ser:
■ Unidad : se pueden cambiar las uni‐
dades mostradas en pantalla
■ Pres neumático : comprueba la pre‐
sión de los neumáticos de todas las ruedas durante la marcha 3 186
■ Carga neumáticos : selecciona la
categoría de presión de los neumá‐ ticos según la presión de inflado
real de los neumáticos 3 186

Instrumentos y mandos93
■Indice del est. útil del aceite : indica
cuándo es necesario cambiar el aceite y el filtro de aceite del motor
3 82
■ Advertencia de velocidad : si se su‐
pera la velocidad predefinida, so‐ nará un aviso acústico
La selección y la indicación puede va‐ riar entre la pantalla de gama media
y alta.
Menú de informanción viaje/ combustible W
Pulse el botón MENU para seleccio‐
nar W en la línea superior de la pan‐
talla de gama alta.
Gire la rueda de ajuste para seleccio‐ nar un submenú. Pulse el botón SET/
CLR para confirmar.
■ Cuentakilómetros parcial 1
■ Cuentakilómetros parcial 2
■ Velocidad digital
El cuentakilómetros parcial 2 y la ve‐
locidad digital sólo están disponibles
en vehículos con pantalla de gama
alta.
Para poner a cero el cuentakilóme‐
tros parcial, pulse durante unos se‐
gundos el botón SET/CLR de la pa‐
lanca de los intermitentes o pulse el
botón de ajuste entre el velocímetro y
el centro de información del conduc‐
tor con el encendido conectado.
En vehículos con ordenador de a
bordo encontrará más submenús.
La selección y la indicación puede va‐ riar entre la pantalla de gama media
y alta.
Menú de información de viaje/com‐
bustible, ordenador de a bordo
3 100.
Menú de información ECO s
Pulse el botón MENU para seleccio‐
nar s en la línea superior de la
pantalla de gama alta.
Gire la rueda de ajuste para seleccio‐
nar un submenú. Pulse el botón SET/
CLR para confirmar.

94Instrumentos y mandos
Los submenús son los siguientes:
■Indicación de cambio : La marcha
actual se indica dentro de una fle‐ cha. La cifra superior recomienda
cambiar a una marcha más larga
para ahorrar combustible.
Índice Eco : El consumo actual de
combustible se indica en forma de segmentos. Para una conducción
económica, adapte su estilo de
conducción para mantener los seg‐
mentos llenos dentro de la zona
Eco. Cuantos más segmentos es‐
tén llenos mayor será el consumo
de combustible. Simultáneamente
se indica el valor del consumo ac‐
tual.
■ Princ. consum. : Aparece una lista
de los dispositivos de confort co‐
nectados actualmente que más
consumen en orden descendente.
Se indica el potencial de ahorro de
combustible. Si se desconecta un
consumidor, desaparecerá de la
lista y se actualizará el valor del
consumo.
■ Tend. de Cons. : Muestra la evolu‐
ción del consumo medio a lo largo
de una distancia de 50 km. Los seg‐
mentos llenos indican el consumo
en intervalos de 5 km y muestran el
efecto de la topografía o del estilo
de conducción en el consumo de
combustible.
Pantalla de información
gráfica, pantalla de
información en color
Dependiendo de la configuración del
vehículo, puede tener una
■ Pantalla de información gráfica
