EN CASO DE EMERGENCIA
215
Con lámparas de descarga de gas (Xenón)
(para versiones/países donde esté previsto)
LUCES DE CARRETERA
Con lámparas incandescentes
Para sustituir la lámpara, proceder de la siguiente ma-
nera:
❍quitar la tapa de protección A-Fig. 15;
❍desenganchar la ballestilla que sujeta la lámpara
A-Fig. 17;
❍desenchufar el conector eléctrico B;
❍sacar la lámpara C y sustituirla;
❍montar una lámpara nueva, haciendo coincidir el per-
fil de la parte metálica con las ranuras en el reflector
del faro, luego volver a enchufar el conector eléctrico
B y enganchar la ballesti
lla que sujeta la lámpara A;
❍montar correctamente la tapa de protección A-Fig. 15.
Fig. 17
L0E0156m
Dada la elevada tensión de alimentación, la
posible sustitución de una lámpara de des-
carga de gas (Xenón) únicamente puede ser
realizada por personal especializado: ¡peligro de
muerte! Acudir a la Red de Asistencia Lancia.
Con lámparas de descarga de gas (Xenón)
(para versiones/países donde esté previsto)
Dada la elevada tensión de alimentación, la
posible sustitución de una lámpara de des-
carga de gas (Xenón) únicamente puede ser
realizada por personal especializado: ¡peligro de
muerte! Acudir a la Red de Asistencia Lancia.
195-232 Delta ES 1ed 03/09/13 12.00 Pagina 215

216
EN CASO DE EMERGENCIA
LUCES DE POSICIÓN/LUCES DIURNAS
Las luces de posición/luces diurnas son de LED.
Para sustituirlas, acudir a la Red de Asistencia Lancia.

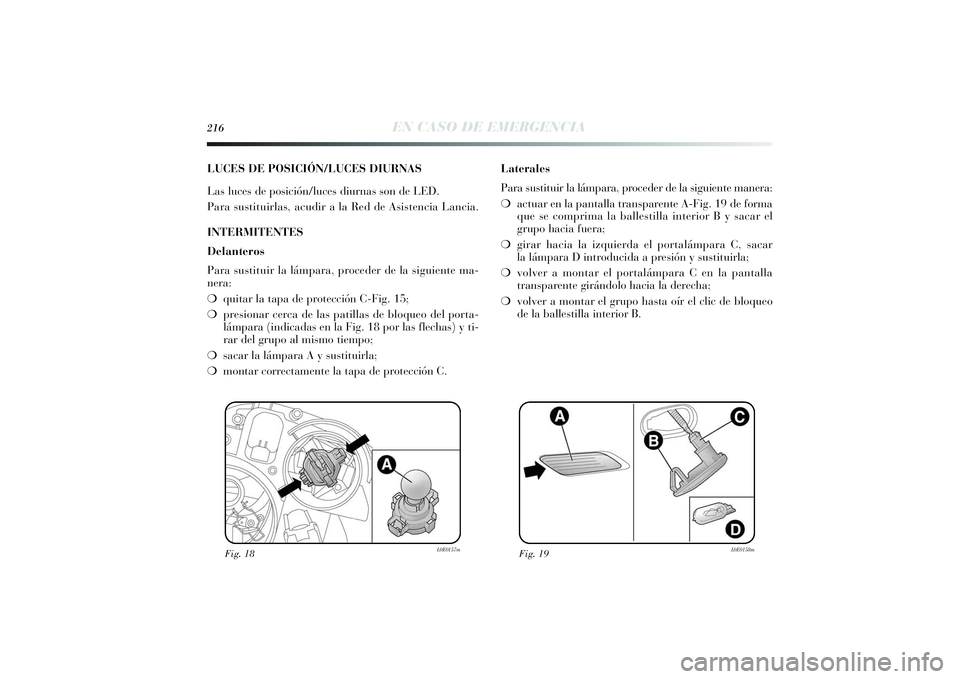

INTERMITENTES
Delanteros
Para sustituir la lámpara, proceder de la siguiente ma-
nera:
❍quitar la tapa de protección C-Fig. 15;
❍presionar cerca de las patillas de bloqueo del porta-
lámpara (indicadas en la Fig. 18 por las flechas) y ti-
rar del grupo al mismo tiempo;
❍sacar la lámpara A y sustituirla;
❍montar correctamente la tapa de protección C.Laterales
Para sustituir la lámpara, proceder de la siguiente manera
:
❍actuar en la pantalla transparente A-Fig. 19 de forma
que se comprima la ballestilla interior B y sacar el
grupo hacia fuera;
❍girar hacia la izquierda el portalámpara C, sacar
la lámpara D introducida a presión y sustituirla;
❍volver a montar el portalámpara C en la pantalla
transparente girándolo hacia la derecha;
❍volver a montar el grupo hasta oír el clic de bloqueo
de la ballestilla interior B.
Fig. 18
L0E0157m
Fig. 19
L0E0158m
195-232 Delta ES 1ed 03/09/13 12.00 Pagina 216

4
EN CASO DE EMERGENCIA
217

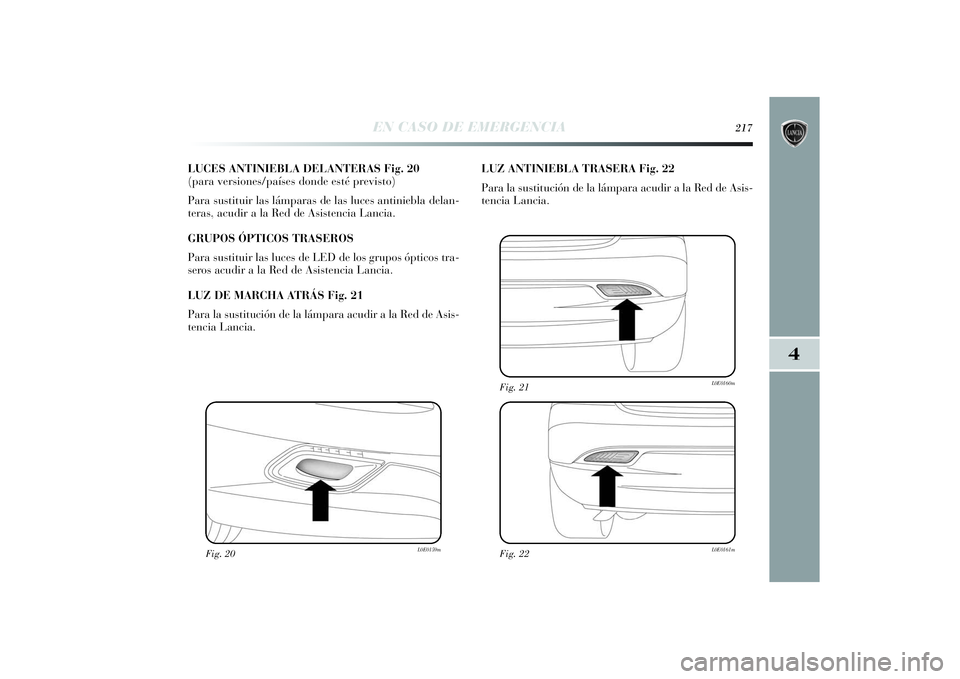

LUCES ANTINIEBLA DELANTERAS Fig. 20
(para versiones/países donde esté previsto)
Para sustituir las lámparas de las luces antiniebla delan-
teras, acudir a la Red de Asistencia Lancia.
GRUPOS ÓPTICOS TRASEROS
Para sustituir las luces de LED de los grupos ópticos tra-
seros acudir a la Red de Asistencia Lancia.
LUZ DE MARCHA ATRÁS Fig. 21
Para la sustitución de la lámpara acudir a la Red de Asis-
tencia Lancia.LUZ ANTINIEBLA TRASERA Fig. 22
Para la sustitución de la lámpara acudir a la Red de Asis-
tencia Lanc
ia.
Fig. 20
L0E0159m
Fig. 22
L0E0161m
Fig. 21
L0E0160m
195-232 Delta ES 1ed 03/09/13 12.00 Pagina 217

218
EN CASO DE EMERGENCIA

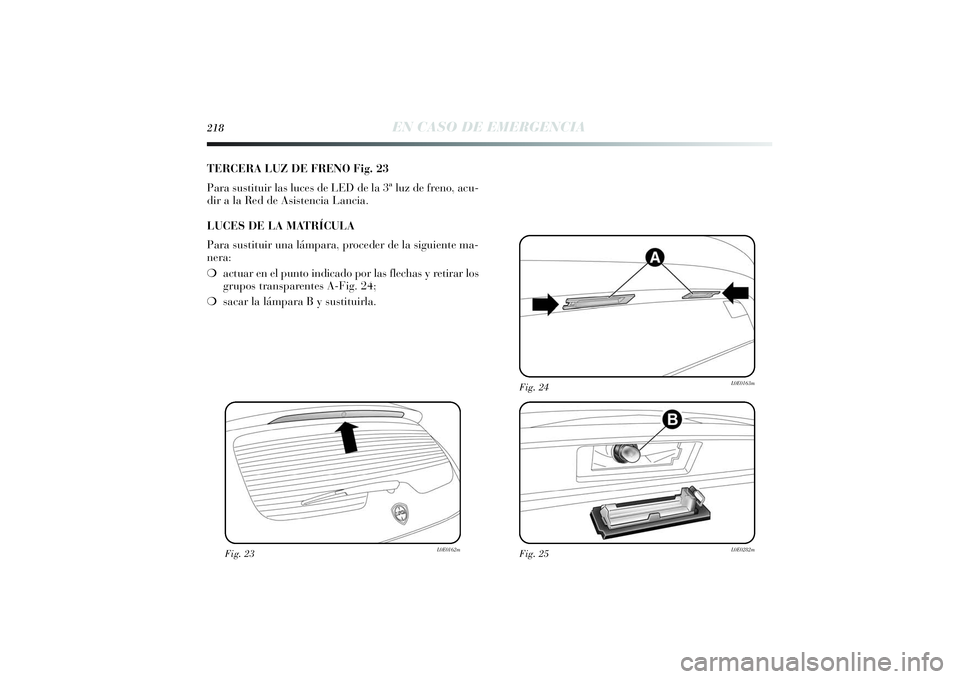

TERCERA LUZ DE FRENO Fig. 23
Para sustituir las luces de LED de la 3ª luz de freno, acu-
dir a la Red de Asistencia Lancia.
LUCES DE LA MATRÍCULA
Para sustituir una lámpara, proceder de la siguiente ma-
nera:
❍actuar en el punto indicado por las flechas y retirar los
grupos transparentes A-Fig. 24;
❍sacar la lámpara B y sustituirla.
Fig. 23
L0E0162m
Fig. 25
L0E0282m
Fig. 24
L0E0163m
195-232 Delta ES 1ed 03/09/13 12.00 Pagina 218

4
EN CASO DE EMERGENCIA
219
Fig. 27
L0E0166m
Fig. 26
L0E0165m

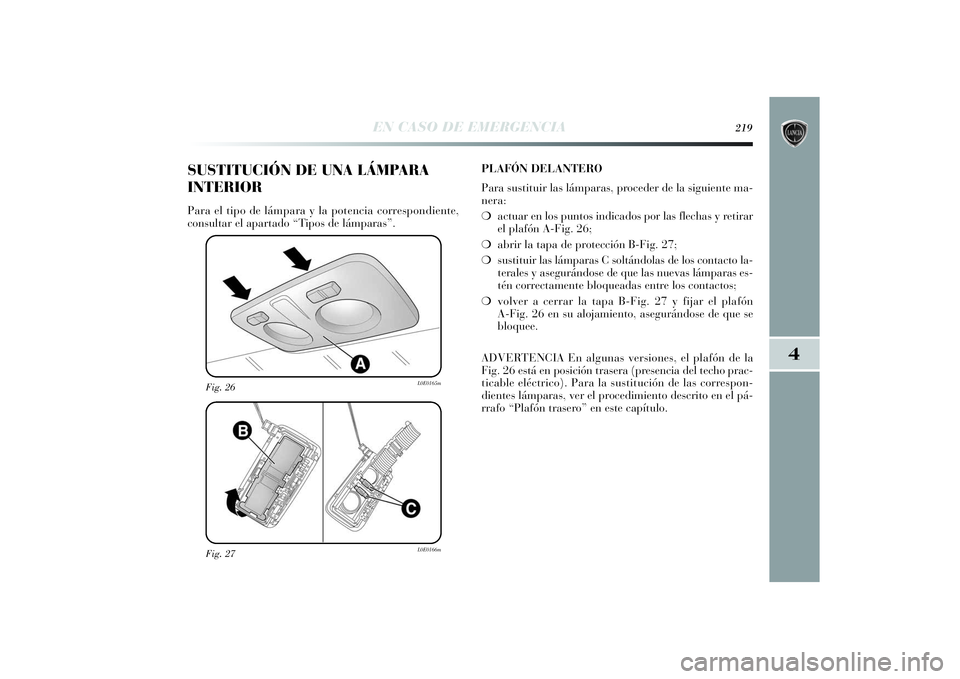

SUSTITUCIÓN DE UNA LÁMPARA
INTERIORPara el tipo de lámpara y la potencia correspondiente,
consultar el apartado “Tipos de lámparas”.PLAFÓN DELANTERO
Para sustituir las lámparas, proceder de la siguiente ma-
nera:
❍actuar en los puntos indicados por las flechas y retirar
el plafón A-Fig. 26;
❍abrir la tapa de protección B-Fig. 27;
❍sustituir las lámparas C soltándolas de los contacto la-
terales y asegurándose de que las nuevas lámparas es-
tén correctamente bloqueadas entre los contactos;
❍volver a cerrar la tapa B-Fig. 27 y fijar el plafón
A-Fig. 26 en su alojamiento, asegurándose de que se
bloquee
.
ADVERTENCIA En algunas versiones, el plafón de la
Fig. 26 está en posición trasera (presencia del techo prac-
ticable eléctrico). Para la sustitución de las correspon-
dientes lámparas, ver el procedimiento descrito en el pá-
rrafo “Plafón trasero” en este capítulo.
195-232 Delta ES 1ed 03/09/13 12.00 Pagina 219

220
EN CASO DE EMERGENCIA
Fig. 28
L0E0167m
Fig. 30
L0E0169m
Fig. 29
L0E0168m
PLAFÓN TRASERO
Ve r siones sin techo practicable
Para sustituir las lámparas, proceder de la siguiente ma-
nera:
❍actuar en el punto indicado por la flecha y quitar el
plafón A-Fig. 28;
❍sustituir la lámpara B-Fig. 29 soltándola de los con-
tactos laterales asegurándose de que la lámpara nueva
quede correctamente bloqueada entre los mismos con-
tactos.
Ve r siones con techo practicable
Para sustituir la lámpara, proceder de la siguiente ma-
nera:
❍actuar en el punto indicado por la flecha y quitar el
plafón A-Fig. 30;❍sustitu
ir la lámpara B-Fig. 29 soltándola de los con-
tactos laterales y asegurándose de que la lámpara
nueva quede correctamente bloqueada entre los mis-
mos contactos.
195-232 Delta ES 1ed 03/09/13 12.00 Pagina 220

4
EN CASO DE EMERGENCIA
221
Fig. 32
L0E0171m
Fig. 33
L0E0172m
PLAFÓN DEL MALETERO
Para sustituir la lámpara, proceder de la siguiente ma-
nera:
❍abrir el maletero;
❍sacar el plafón A-Fig. 32 haciendo palanca en el punto
indicado por la flecha;
❍abrir la protección B-Fig. 33 y sustituir la lámpara in-
troducida a presión;❍volver a cerrar la protección B en la pantalla transpa-
rente;
❍volver a montar el plafón A introduciéndolo en su po-
sición correcta primero por un lado y, a continuación,
por el otro hasta oír el “clic” de bloqueo.
195-232 Delta ES 1ed 03/09/13 12.00 Pagina 221

222
EN CASO DE EMERGENCIA
Fig. 34
L0E0173m
Fig. 36
L0E0175m
Fig. 35
L0E0174m

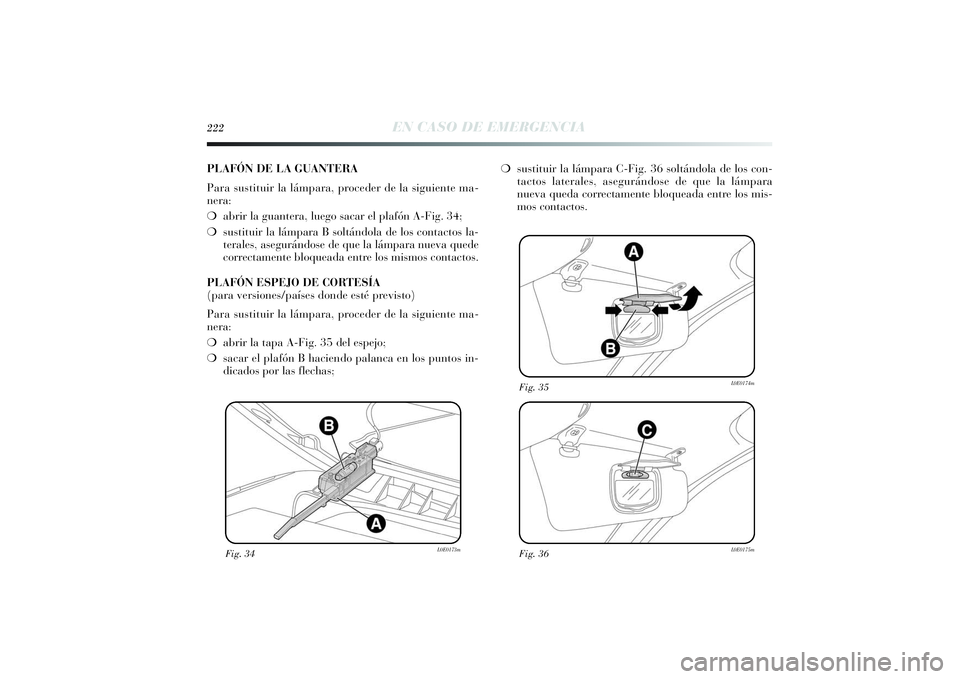

PLAFÓN DE LA GUANTERA
