MANTENIMIENTO Y CUIDADO
255
5
Cristales
Utilizar detergentes específicos y paños limpios para no
rayarlos o alterar su transparencia.
ADVERTENCIA Para no dañar las resistencias eléctricas
de la superficie interior de la luneta, frotar delicadamente
en el sentido de las resistencias.
Compartimento del motor
Al finalizar la estación invernal, efectuar un cuidadoso la-
vado del compartimento motor, procurando no mojar di-
rectamente con el chorro de agua las centralitas electró-
nicas, la centralita del relé y los fusibles del lado izquierdo
del compartimento motor (sentido de la marcha). Para
esta operación, acud
ir a talleres especializados.
ADVERTENCIA El lavado se debe realizar con el motor frío
y la llave de contacto en posición STOP. Después del lavado,
asegurarse de que las distintas protecciones (por ej.: capu-
chones de goma y protecciones varias) no se hayan salido
odañado.Faros delanteros
Utilizar un paño suave, no seco, humedecido en agua
yjabón para vehículos.
ADVERTENCIA Para limpiar las pantallas transparen-
tes de plástico de los faros delanteros, no utilizar sustan-
cias aromáticas (por ejemplo, gasolina) ni cetonas (por
ejemplo, acetona).
ADVERTENCIA Si se limpia el vehículo con una pistola
de agua, mantener el chorro de agua a una distancia de
al menos 20 cm de los faros.
233-256 Delta ES 1ed 03/09/13 12.06 Pagina 255

256
MANTENIMIENTO Y CUIDADO
INTERIORESComprobar periódicamente que no haya quedado restos
de agua estancada debajo de las alfombras (a causa del
goteo de los zapatos, paraguas, etc.) que podrían oxidar
la chapa.
No utilizar productos inflamables como éter
de petróleo o gasolina rectificada para lim-
piar las partes interiores del vehículo. Las
cargas electrostáticas que se generan por fricción
durante la limpieza podrían provocar un incendio.No guardar bombonas aerosol en el vehículo:
podrían explotar. Las bombonas aerosol no
deben exponerse a temperaturas superiores
a 50°C. Si se dejan dentro del vehículo expuesto al
sol, la temperatura puede superar ampliamente
este valor.
ASIENTOS Y PARTES TAPIZADAS
Quitar el polvo con un cepillo suave o con un aspirador.
Para limpiar mejor la tapicería de terciopelo, se reco-
mienda humedecer la escobilla.
Frotar los asientos con una esponja humedecida en agua
y jabón neutro.
PARTES DE PLÁSTICO
Se recomienda realizar la limpieza normal de las piezas
interiores de plástico con un paño humedecido con una
mezcla de agua y detergente neutro no abrasivo. Para eli-
minar las manchas de grasa o manchas resistentes, utili-
zar productos específicos para la limpieza de piezas de
plástico, sin d
isolventes y estudiados para no alterar el as-
pecto y el color de los componentes.
ADVERTENCIA No utilizar alcohol, gasolina ni otros de-
rivados para limpiar la pantalla del cuadro de instru-
mentos.
233-256 Delta ES 1ed 03/09/13 12.06 Pagina 256

6
DATOS TÉCNICOS
257
Datos para la identificación .............................................258
Códigos del motor – versiones de carrocería......................260
Motor ..............................................................................261
Alimentación ..................................................................262
Transmisión ....................................................................262
Frenos ............................................................................263
Suspensiones ...................................................................263
Dirección ........................................................................263
Ruedas ............................................................................264
Dimensiones ...................................................................269
Prestaciones ....................................................................270
Pesos ..............................................................................271
Repostados .....................................................................272
Líquidos y lubricantes .....................................................273
Consumo de combustible ................................................275
Emisiones de CO
2...........................................................276
257-280 Delta ES 1ed 03/09/13 14.56 Pagina 257

258
DATOS TÉCNICOS
DATOS PARA LA IDENTIFICACIÓNLos datos de identificación del vehículo son Fig. 1:
1 Placa de datos de identificación (situada en el com-
partimento del motor, al lado del anclaje superior del
amortiguador derecho);
2 Marcado de la carrocería (situado en la plataforma del
habitáculo, al lado del asiento delantero del pasajero);
3 Placa de identificación pintura carrocería (situada en
la parte interior del portón del maletero);
4 Marcado del motor (situado en la parte posterior
izquierda, lado cambio).PLACA DE DATOS DE IDENTIFICACIÓN Fig. 2
Está colocada en el travesaño delantero del comparti
-
mento del motor y contiene los siguientes datos de iden-
tificación:
BNúmero de homologación.
CCódigo de identificación del tipo de vehículo.
DNúmero de serie de fabricación del bastidor.
E Peso máximo autorizado del vehículo a plena carga.
F Peso máximo autorizado del vehículo a plena carga
más el remolque.
G Peso máximo autorizado sobre el primer eje (delantero).
H Peso máximo autorizado sobre el segundo eje (trasero).
ITi
po de motor.
LCódigo versión de la carrocería.
MNúmero para recambios.
N Valor correcto del coeficiente de humos (para motores
de gasóleo).
Fig. 1
L0E0116m
Fig. 2
L0E0117m
257-280 Delta ES 1ed 03/09/13 14.56 Pagina 258

6
DATOS TÉCNICOS

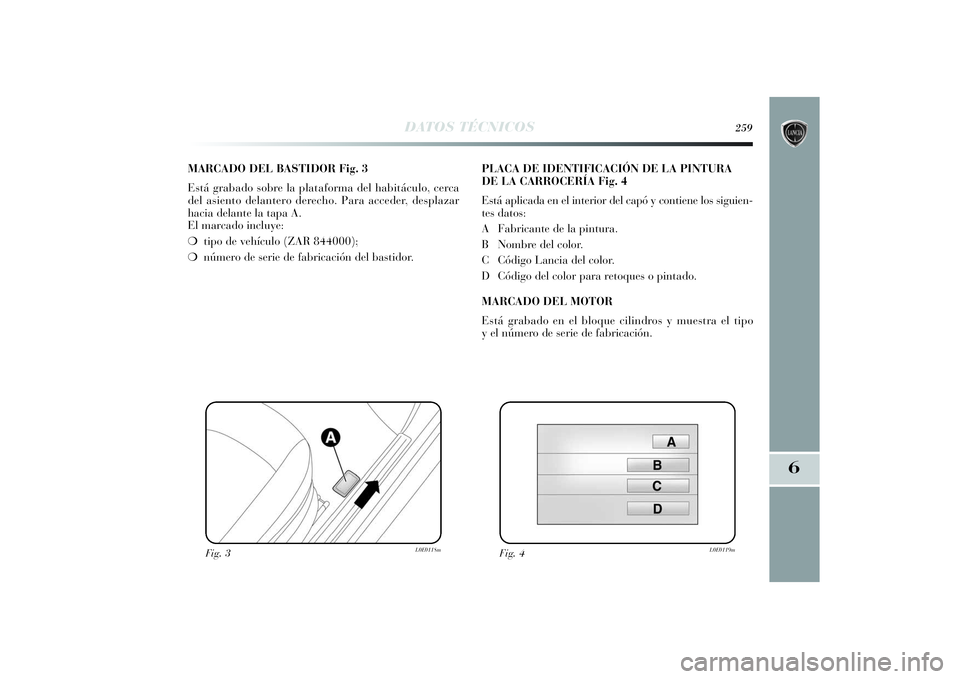

259
MARCADO DEL BASTIDOR Fig. 3
Está grabado sobre la plataforma del habitáculo, cerca
del asiento delantero derecho. Para acceder, desplazar
hacia delante la tapa A.
El marcado incluye:
❍tipo de vehículo (ZAR 844000);
❍número de serie de fabricación del bastidor.PLACA DE IDENTIFICACIÓN DE LA PINTURA
DE LA CARROCERÍA Fig. 4
Está aplicada en el interior del capó y contiene los siguien-
tes datos:
A Fabricante de la pintura.
B Nombre del color.
C Código Lancia del color.
DCódigo del color para retoques o pintado.
MARCADO DEL MOTOR
Está grabado en el bloque cilindros y muestra el tipo
yelnúmero de serie de fabricación.
Fig. 3
L0E0118m
Fig. 4
L0E0119m
257-280 Delta ES 1ed 03/09/13 14.56 Pagina 259

844A3000
198A2000
844AXP1A 13B
844AXP1A 13C (*)
844AXC1A 02L
844AXC1A 02M (*)

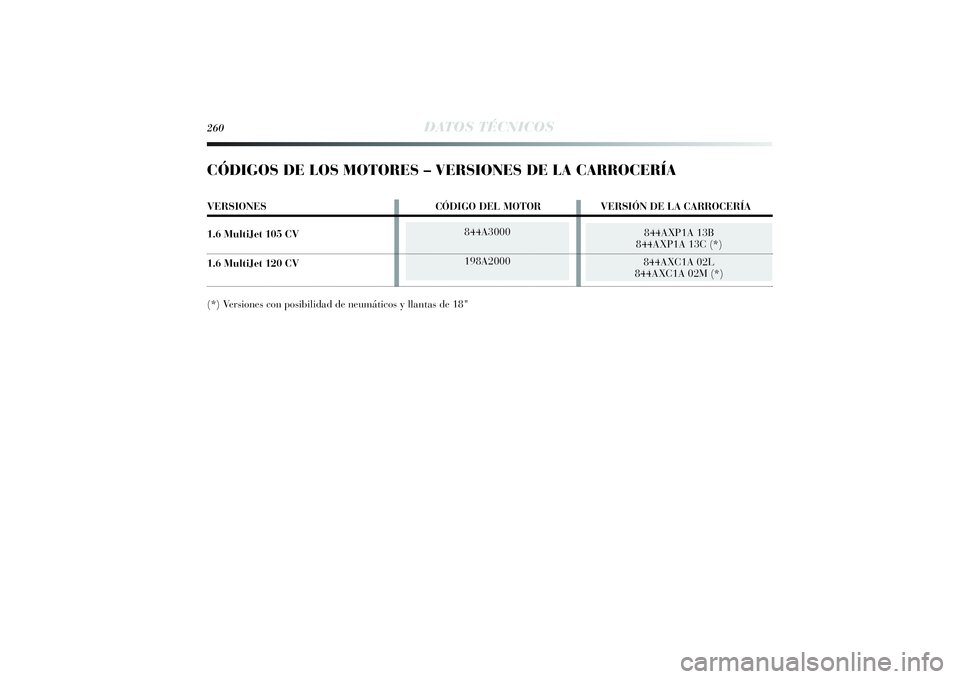

260
DATOS TÉCNICOS
CÓDIGOS DE LOS MOTORES – VERSIONES DE LA CARROCERÍAVERSIONES CÓDIGO DEL MOTOR VERSIÓN DE LA CARROCERÍA
1.6 MultiJet 105 CV1.6 MultiJet 120 CV(*) Versiones con posibilidad de neumáticos y llantas de 18"
257-280 Delta ES 1ed 03/09/13 14.56 Pagina 260

844A3000
Diésel
4 en línea
79,5 x 80,5
1598
16,5
± 0,4
77
105
4000300
31
1500
Gasóleo para automoción
(Norma europea EN 590)
198A2000
Diésel
4 en línea
79,5 x 80,5
1598
16,5
± 0,4
88
120
4000300
31
1500
Gasóleo para automoción
(Norma europea EN 590)
6
DATOS TÉCNICOS

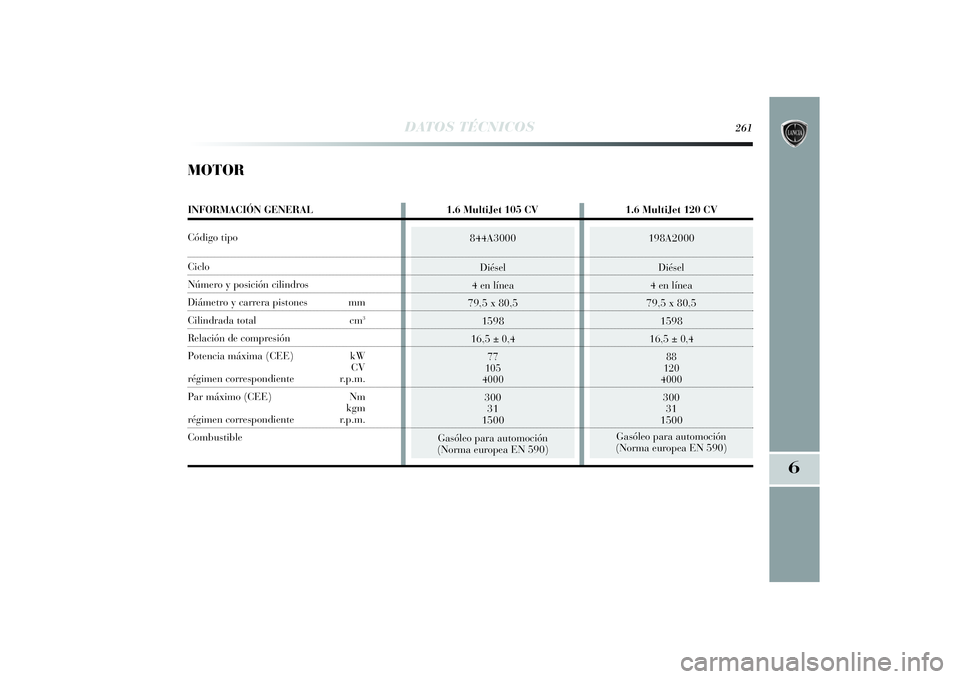

261
MOTORINFORMACIÓN GENERAL 1.6 MultiJet 105 CV 1.6 MultiJet 120 CV
Código tipoCicloNúmero y posición cilindrosDiámetro y carrera pistones mmCilindrada total cm
3
Relación de compresión
Potencia máxima (CEE) kW
CVrégimen correspondiente r.p.m.
Par máximo (CEE) Nm
kgmrégimen correspondiente r.p.m.
Combustible
257-280 Delta ES 1ed 03/09/13 14.56 Pagina 261

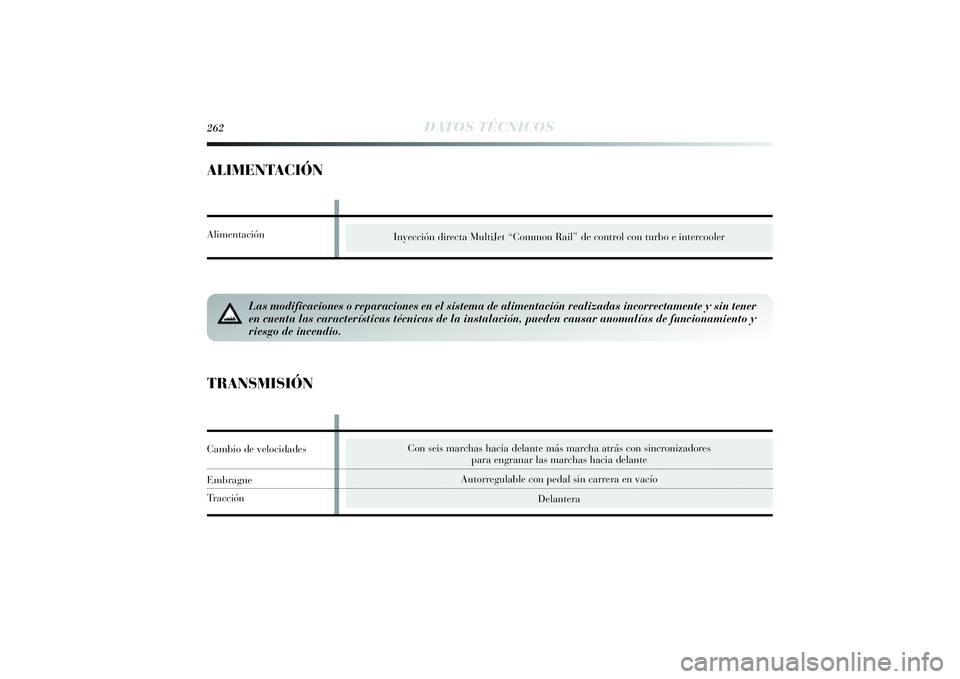

262
DATOS TÉCNICOS
ALIMENTACIÓN
Inyección directa MultiJet “Common Rail” de control con turbo e intercooler
Las modificaciones o reparaciones en el sistema de alimentación realizadas incorrectamente y sin tener
en cuenta las características técnicas de la instalación, pueden causar anomalías de funcionamiento y
riesgo de incendio.
Alimentación
Con seis marchas hacia delante más marcha atrás con sincronizadores
para engranar las marchas hacia delante
Autorregulable con pedal sin carrera en vacío
Delantera
TRANSMISIÓNCambio de velocidadesEmbragueTracción
257-280 Delta ES 1ed 03/09/13 14.56 Pagina 262
