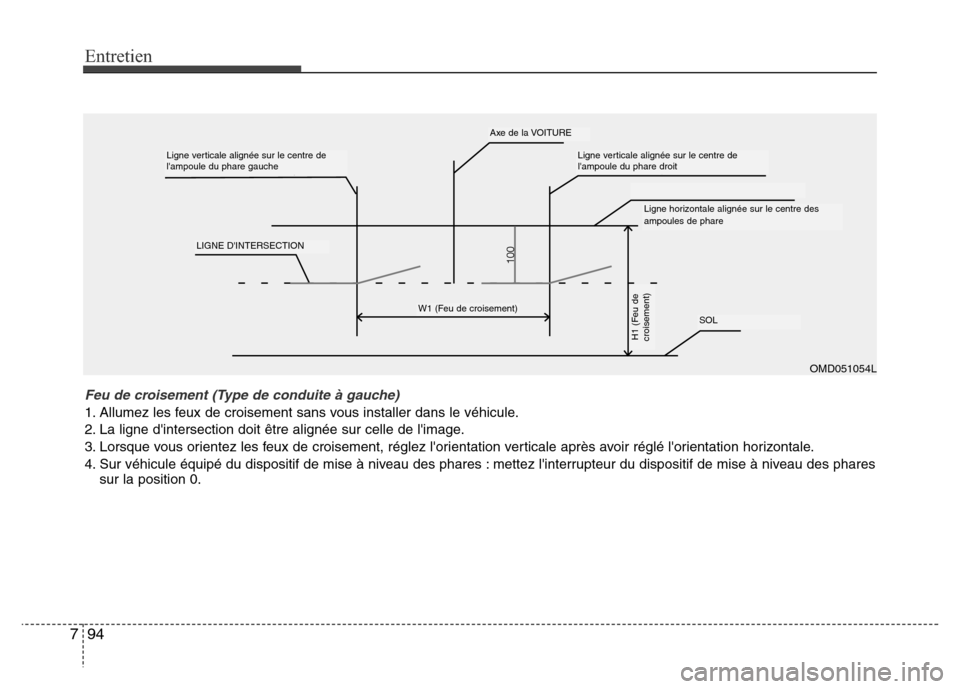

Feu de croisement (Type de conduite à gauche)
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : mettez l'interrupteur du dispositif de mise à niveau des phares
sur la position 0.
OMD051054L
Ligne verticale alignée sur le centre de
l'ampoule du phare gauche
LIGNE D'INTERSECTION
Axe de la VOITURE
Ligne verticale alignée sur le centre de
l'ampoule du phare droit
Ligne horizontale alignée sur le centre des
ampoules de phare
W1 (Feu de croisement)
H1 (Feu de
croisement)
SOL

795
Entretien
Feu de croisement (Type de conduite à droite)
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : mettez l'interrupteur du dispositif de mise à niveau des phares
sur la position 0.
OMD051055L
Ligne verticale alignée sur le centre de l'ampoule
du phare gauche
LIGNE D'INTERSECTION
W1 (Feu de croisement)
Axe de la VOITURE
Ligne verticale alignée sur le centre de l'ampoule
du phare droit
Ligne horizontale alignée sur le centre
des ampoules de phare
H1 (Feu de
croisement)SOL

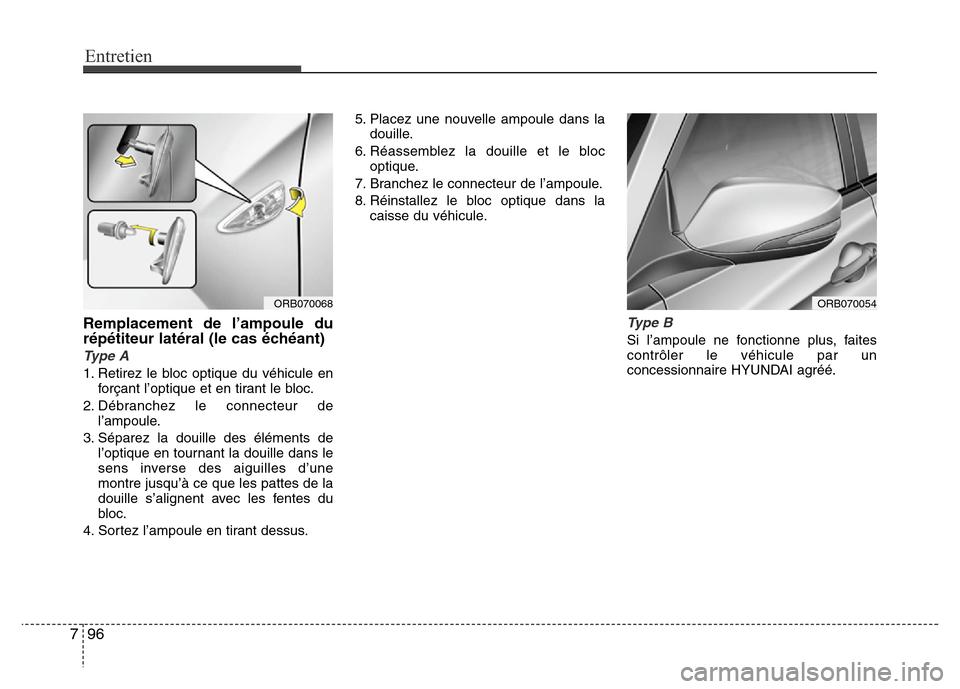

Entretien
96 7
Remplacement de l’ampoule du
répétiteur latéral (le cas échéant)
Type A
1. Retirez le bloc optique du véhicule en
forçant l’optique et en tirant le bloc.
2. Débranchez le connecteur de
l’ampoule.
3. Séparez la douille des éléments de
l’optique en tournant la douille dans le
sens inverse des aiguilles d’une
montre jusqu’à ce que les pattes de la
douille s’alignent avec les fentes du
bloc.
4. Sortez l’ampoule en tirant dessus.5. Placez une nouvelle ampoule dans la
douille.
6. Réassemblez la douille et le bloc
optique.
7. Branchez le connecteur de l’ampoule.
8. Réinstallez le bloc optique dans la
caisse du véhicule.
Type B
Si l’ampoule ne fonctionne plus, faites
contrôler le véhicule par un
concessionnaire HYUNDAI agréé.
ORB070068ORB070054

797
Entretien
Remplacement des ampoules du
bloc optique arrière combiné
(4 Porte)
(1) Feu stop et feu arrière
(2) Feu clignotant arrière
(3) Phare antibrouillard arrière (côté
gauche) (le cas échéant)
(4) Feu de recul (côté droit)1. Ouvrez le coffre.
2. Retirez le couvercle de maintenance
en l'extrayant.3. Retirez la douille du bloc en la
tournant dans le sens inverse des
aiguilles d’une montre jusqu'à ce que
les pattes de la douille s’alignent sur le
filetage du bloc.
4. Retirez l’ampoule de sa douille en
appuyant dessus et en la faisant
tourner dans le sens inverse des
aiguilles d’une montre jusqu’à ce que
les pattes de l’ampoule s'alignent sur
le filetage de la douille. Sortez
l’ampoule de la douille.
5. Insérez une nouvelle ampoule dans la
douille en la faisant tourner jusqu’à ce
qu’elle soit bloquée.
ORBC070033ORBC070034ORBC070051

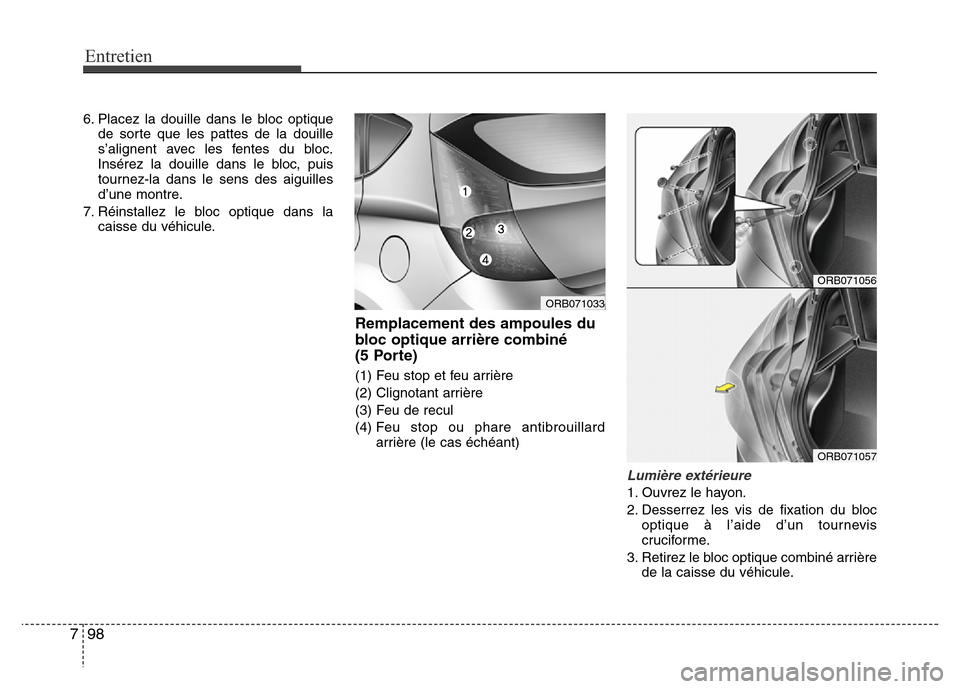

Entretien
98 7
6. Placez la douille dans le bloc optique
de sorte que les pattes de la douille
s’alignent avec les fentes du bloc.
Insérez la douille dans le bloc, puis
tournez-la dans le sens des aiguilles
d’une montre.
7. Réinstallez le bloc optique dans la
caisse du véhicule.
Remplacement des ampoules du
bloc optique arrière combiné
(5 Porte)
(1) Feu stop et feu arrière
(2) Clignotant arrière
(3) Feu de recul
(4) Feu stop ou phare antibrouillard
arrière (le cas échéant)
Lumière extérieure
1. Ouvrez le hayon.
2. Desserrez les vis de fixation du bloc
optique à l’aide d’un tournevis
cruciforme.
3. Retirez le bloc optique combiné arrière
de la caisse du véhicule.
ORB071056
ORB071057
ORB071033

799
Entretien

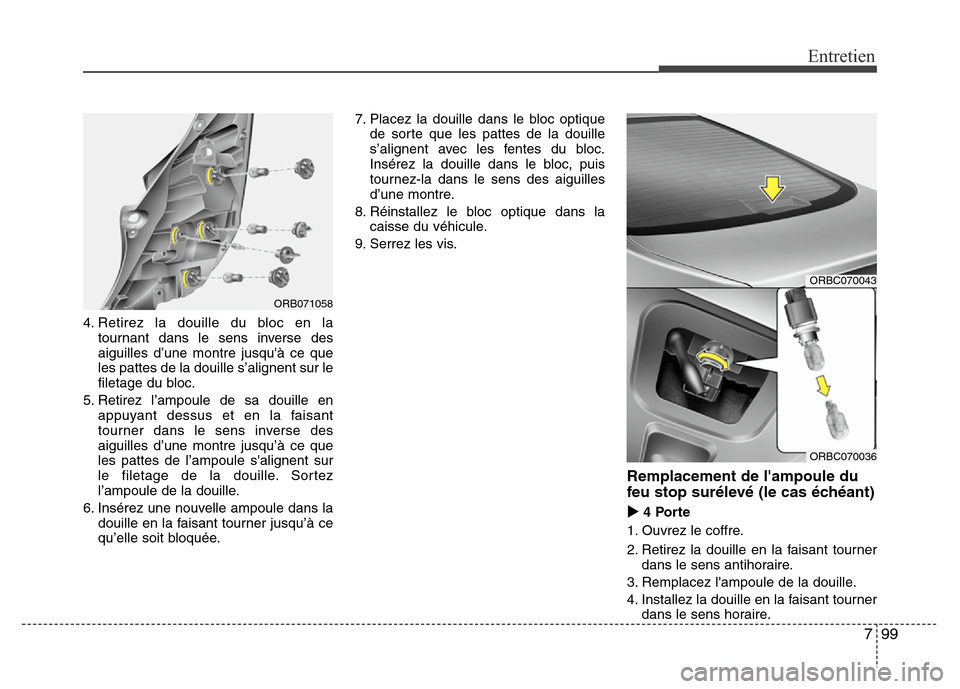

4. Retirez la douille du bloc en la
tournant dans le sens inverse des
aiguilles d’une montre jusqu'à ce que
les pattes de la douille s’alignent sur le
filetage du bloc.
5. Retirez l’ampoule de sa douille en
appuyant dessus et en la faisant
tourner dans le sens inverse des
aiguilles d’une montre jusqu’à ce que
les pattes de l’ampoule s'alignent sur
le filetage de la douille. Sortez
l’ampoule de la douille.
6. Insérez une nouvelle ampoule dans la
douille en la faisant tourner jusqu’à ce
qu’elle soit bloquée.7. Placez la douille dans le bloc optique
de sorte que les pattes de la douille
s’alignent avec les fentes du bloc.
Insérez la douille dans le bloc, puis
tournez-la dans le sens des aiguilles
d’une montre.
8. Réinstallez le bloc optique dans la
caisse du véhicule.
9. Serrez les vis.
Remplacement de l'ampoule du
feu stop surélevé (le cas échéant)
4 Porte
1. Ouvrez le coffre.
2. Retirez la douille en la faisant tourner
dans le sens antihoraire.
3. Remplacez l'ampoule de la douille.
4. Installez la douille en la faisant tourner
dans le sens horaire.
ORBC070043
ORBC070036
ORB071058

Entretien

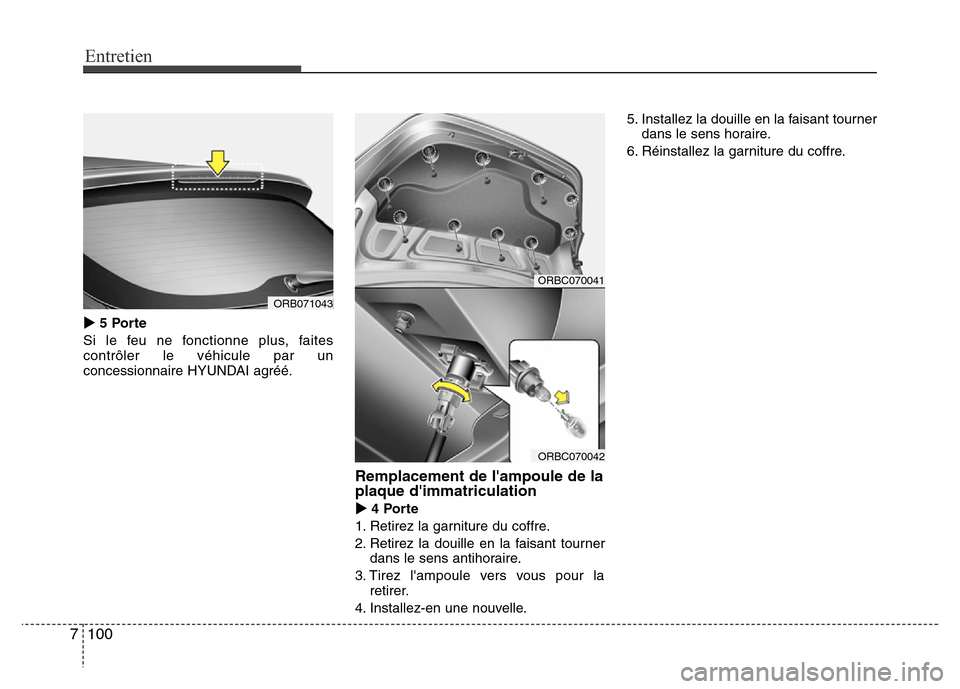

100 7
5 Porte
Si le feu ne fonctionne plus, faites
contrôler le véhicule par un
concessionnaire HYUNDAI agréé.
Remplacement de l'ampoule de la
plaque d'immatriculation
4 Porte
1. Retirez la garniture du coffre.
2. Retirez la douille en la faisant tourner
dans le sens antihoraire.
3. Tirez l'ampoule vers vous pour la
retirer.
4. Installez-en une nouvelle.5. Installez la douille en la faisant tourner
dans le sens horaire.
6. Réinstallez la garniture du coffre.
ORBC070041
ORBC070042
ORB071043

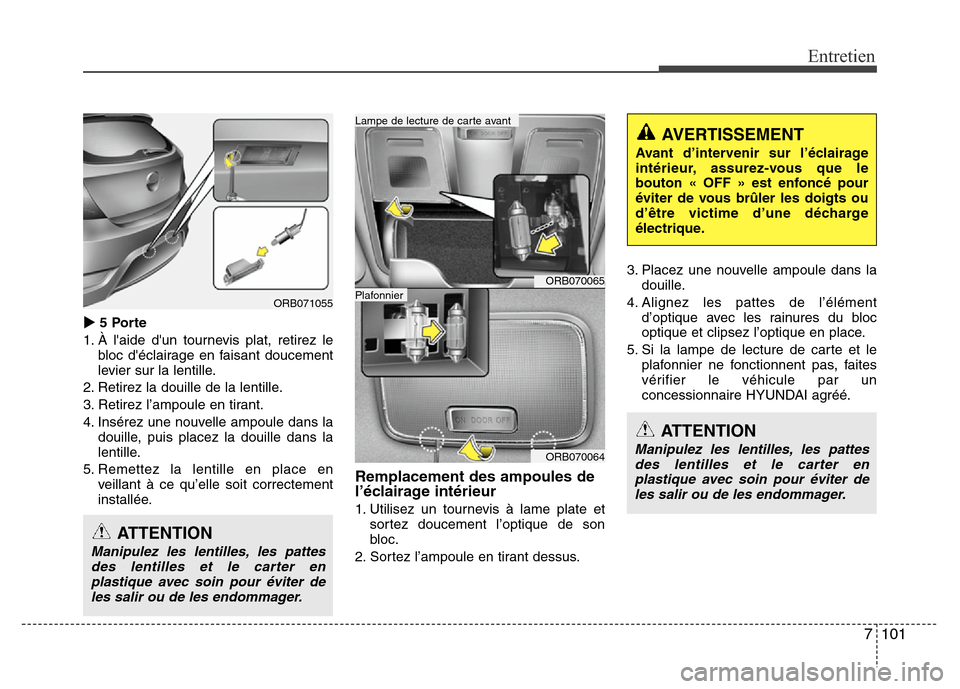

7101
Entretien
5 Porte
1. À l'aide d'un tournevis plat, retirez le
bloc d'éclairage en faisant doucement
levier sur la lentille.
2. Retirez la douille de la lentille.
3. Retirez l’ampoule en tirant.
4. Insérez une nouvelle ampoule dans la
douille, puis placez la douille dans la
lentille.
5. Remettez la lentille en place en
veillant à ce qu’elle soit correctement
installée.
Remplacement des ampoules de
l’éclairage intérieur
1. Utilisez un tournevis à lame plate et
sortez doucement l’optique de son
bloc.
2. Sortez l’ampoule en tirant dessus.3. Placez une nouvelle ampoule dans la
douille.
4. Alignez les pattes de l’élément
d’optique avec les rainures du bloc
optique et clipsez l’optique en place.
5. Si la lampe de lecture de carte et le
plafonnier ne fonctionnent pas, faites
vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
ATTENTION
Manipulez les lentilles, les pattes
des lentilles et le carter en
plastique avec soin pour éviter de
les salir ou de les endommager.
AVERTISSEMENT
Avant d’intervenir sur l’éclairage
intérieur, assurez-vous que le
bouton « OFF » est enfoncé pour
éviter de vous brûler les doigts ou
d’être victime d’une décharge
électrique.
ORB070065
ORB070064
Lampe de lecture de carte avant
PlafonnierORB071055
ATTENTION
Manipulez les lentilles, les pattes
des lentilles et le carter en
plastique avec soin pour éviter de
les salir ou de les endommager.
