Entretien
78 7
ORB073076
ORB070061
Diesel uniquement

779

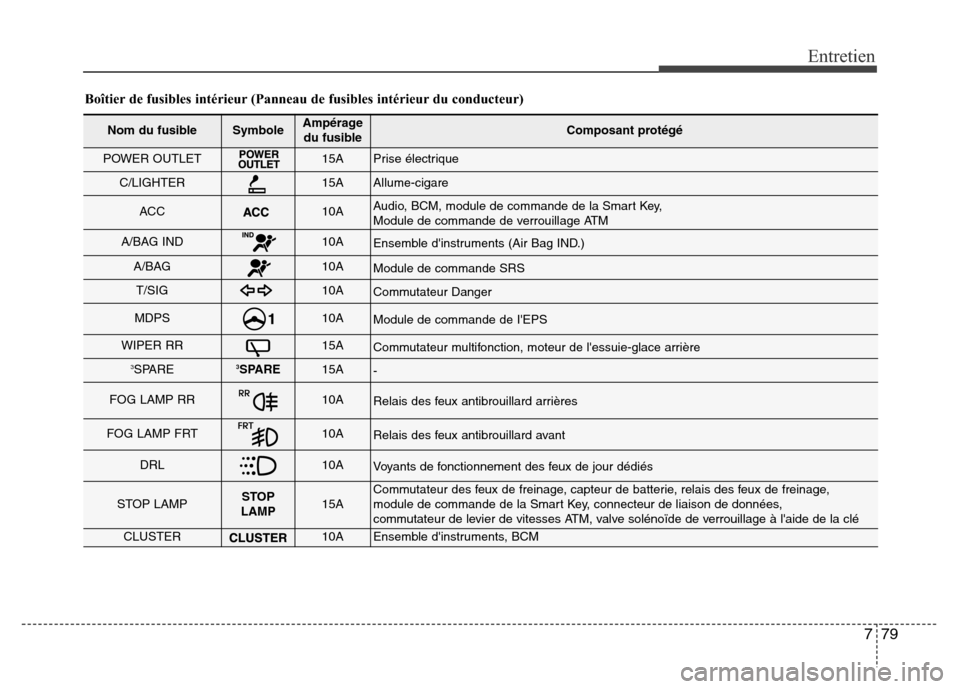

Entretien
Boîtier de fusibles intérieur (Panneau de fusibles intérieur du conducteur)
Nom du fusibleSymboleAmpérage
du fusibleComposant protégé
POWER OUTLET15APrise électrique
C/LIGHTER15AAllume-cigare
ACC10AAudio, BCM, module de commande de la Smart Key,
Module de commande de verrouillage ATM
A/BAG IND10AEnsemble d'instruments (Air Bag IND.)
A/BAG10AModule de commande SRS
T/SIG10ACommutateur Danger
MDPS10AModule de commande de I'EPS
WIPER RR15ACommutateur multifonction, moteur de l'essuie-glace arrière
3SPARE3SPARE15A-
FOG LAMP RR10ARelais des feux antibrouillard arrières
FOG LAMP FRT10ARelais des feux antibrouillard avant
DRL10AVoyants de fonctionnement des feux de jour dédiés
STOP LAMPSTOP
LAMP15ACommutateur des feux de freinage, capteur de batterie, relais des feux de freinage,
module de commande de la Smart Key, connecteur de liaison de données,
commutateur de levier de vitesses ATM, valve solénoïde de verrouillage à l'aide de la clé
CLUSTER10AEnsemble d'instruments, BCM

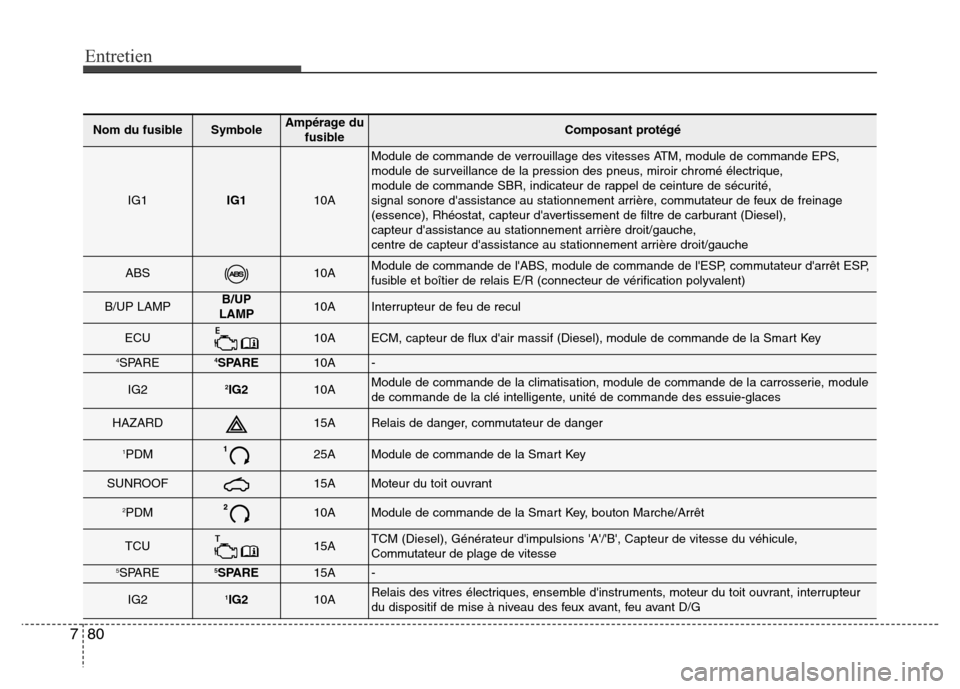

Entretien
80 7
Nom du fusibleSymboleAmpérage du
fusibleComposant protégé
IG1IG110A
Module de commande de verrouillage des vitesses ATM, module de commande EPS,
module de surveillance de la pression des pneus, miroir chromé électrique,
module de commande SBR, indicateur de rappel de ceinture de sécurité,
signal sonore d'assistance au stationnement arrière, commutateur de feux de freinage
(essence), Rhéostat, capteur d'avertissement de filtre de carburant (Diesel),
capteur d'assistance au stationnement arrière droit/gauche,
centre de capteur d'assistance au stationnement arrière droit/gauche
ABS10AModule de commande de l'ABS, module de commande de l'ESP, commutateur d'arrêt ESP,
fusible et boîtier de relais E/R (connecteur de vérification polyvalent)
B/UP LAMPB/UP
LAMP10AInterrupteur de feu de recul
ECU10AECM, capteur de flux d'air massif (Diesel), module de commande de la Smart Key
4SPARE4SPARE10A-
IG22IG210AModule de commande de la climatisation, module de commande de la carrosserie, module
de commande de la clé intelligente, unité de commande des essuie-glaces
HAZARD15ARelais de danger, commutateur de danger
1PDM25AModule de commande de la Smart Key
SUNROOF15AMoteur du toit ouvrant
2PDM10AModule de commande de la Smart Key, bouton Marche/Arrêt
TCU15ATCM (Diesel), Générateur d'impulsions 'A'/'B', Capteur de vitesse du véhicule,
Commutateur de plage de vitesse
5SPARE5SPARE15A-
IG21IG210ARelais des vitres électriques, ensemble d'instruments, moteur du toit ouvrant, interrupteur
du dispositif de mise à niveau des feux avant, feu avant D/G

781

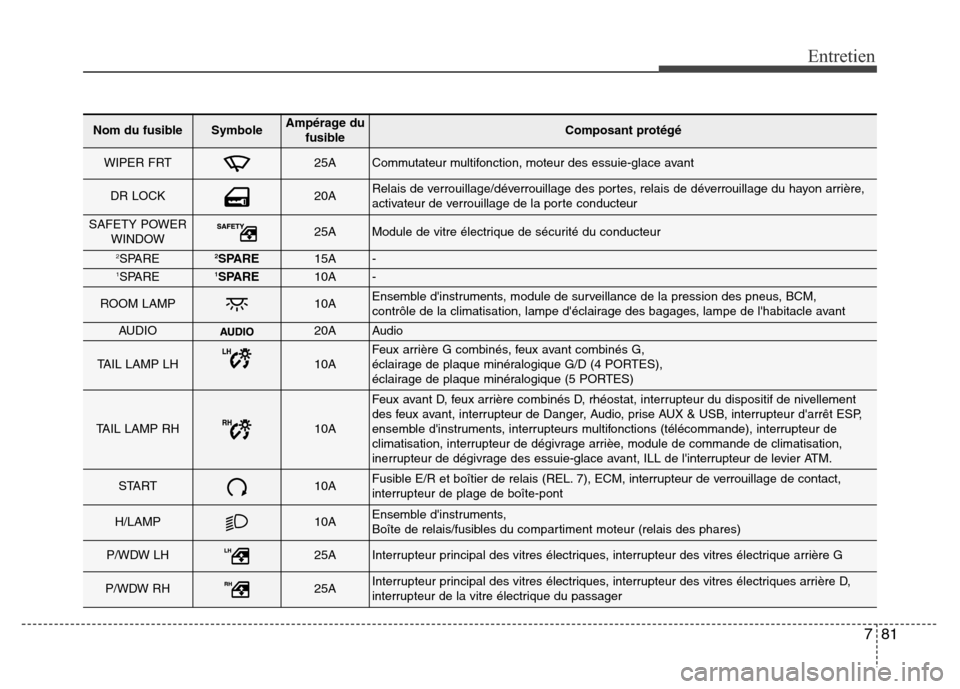

Entretien
Nom du fusibleSymboleAmpérage du
fusibleComposant protégé
WIPER FRT25ACommutateur multifonction, moteur des essuie-glace avant
DR LOCK20ARelais de verrouillage/déverrouillage des portes, relais de déverrouillage du hayon arrière,
activateur de verrouillage de la porte conducteur
SAFETY POWER
WINDOW25AModule de vitre électrique de sécurité du conducteur
2SPARE2SPARE15A-1SPARE1SPARE10A-
ROOM LAMP10AEnsemble d'instruments, module de surveillance de la pression des pneus, BCM,
contrôle de la climatisation, lampe d'éclairage des bagages, lampe de l'habitacle avant
AUDIO20AAudio
TAIL LAMP LH10AFeux arrière G combinés, feux avant combinés G,
éclairage de plaque minéralogique G/D (4 PORTES),
éclairage de plaque minéralogique (5 PORTES)
TAIL LAMP RH10A
Feux avant D, feux arrière combinés D, rhéostat, interrupteur du dispositif de nivellement
des feux avant, interrupteur de Danger, Audio, prise AUX & USB, interrupteur d'arrêt ESP,
ensemble d'instruments, interrupteurs multifonctions (télécommande), interrupteur de
climatisation, interrupteur de dégivrage arrièe, module de commande de climatisation,
inerrupteur de dégivrage des essuie-glace avant, ILL de l'interrupteur de levier ATM.
START10AFusible E/R et boîtier de relais (REL. 7), ECM, interrupteur de verrouillage de contact,
interrupteur de plage de boîte-pont
H/LAMP10AEnsemble d'instruments,
Boîte de relais/fusibles du compartiment moteur (relais des phares)
P/WDW LH25AInterrupteur principal des vitres électriques, interrupteur des vitres électrique arrière G
P/WDW RH25AInterrupteur principal des vitres électriques, interrupteur des vitres électriques arrière D,
interrupteur de la vitre électrique du passager

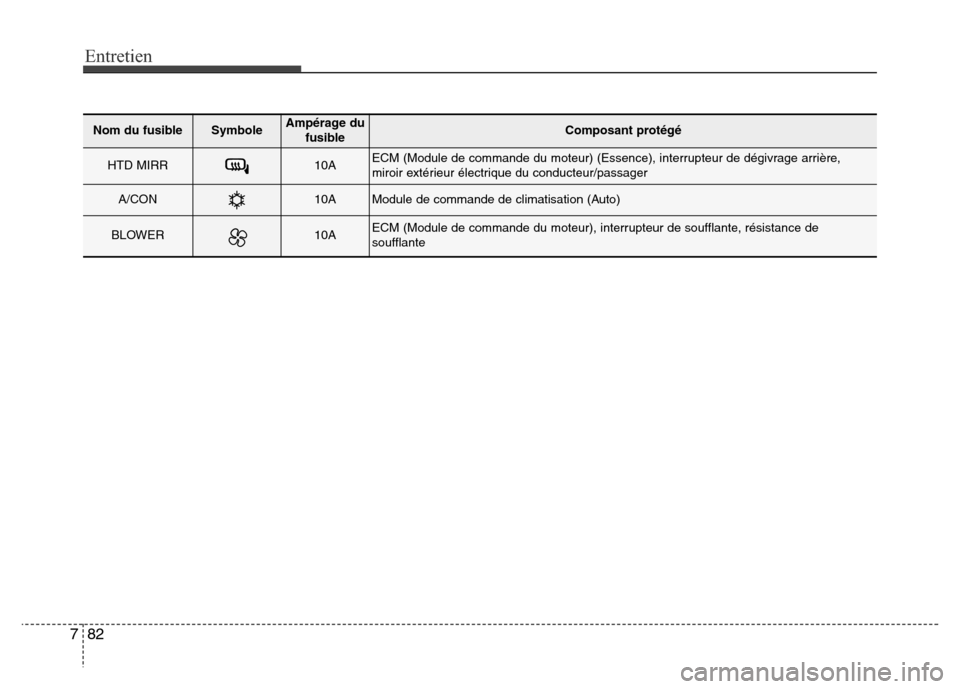

Entretien
82 7
Nom du fusibleSymboleAmpérage du
fusibleComposant protégé
HTD MIRR10AECM (Module de commande du moteur) (Essence), interrupteur de dégivrage arrière,
miroir extérieur électrique du conducteur/passager
A/CON10AModule de commande de climatisation (Auto)
BLOWER10AECM (Module de commande du moteur), interrupteur de soufflante, résistance de
soufflante

783

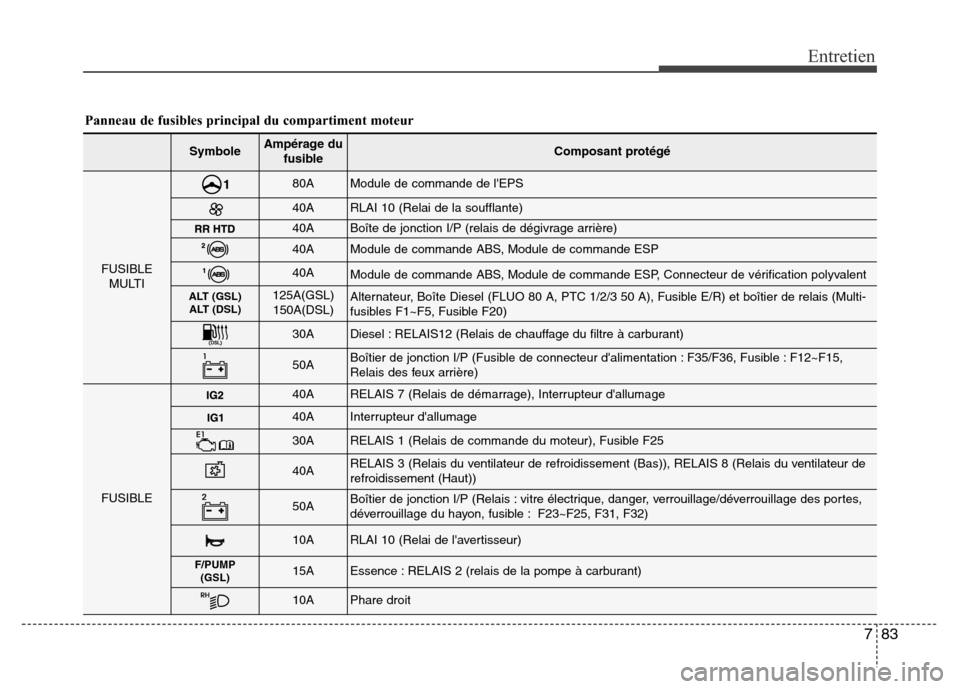

Entretien
Panneau de fusibles principal du compartiment moteur
SymboleAmpérage du
fusibleComposant protégé
FUSIBLE
MULTI
80AModule de commande de l'EPS
40ARLAI 10 (Relai de la soufflante)
40ABoîte de jonction I/P (relais de dégivrage arrière)
40AModule de commande ABS, Module de commande ESP
40AModule de commande ABS, Module de commande ESP, Connecteur de vérification polyvalent
ALT (GSL)
ALT (DSL)125A(GSL)
150A(DSL)Alternateur, Boîte Diesel (FLUO 80 A, PTC 1/2/3 50 A), Fusible E/R) et boîtier de relais (Multi-
fusibles F1~F5, Fusible F20)
30ADiesel : RELAIS12 (Relais de chauffage du filtre à carburant)
50ABoîtier de jonction I/P (Fusible de connecteur d'alimentation : F35/F36, Fusible : F12~F15,
Relais des feux arrière)
FUSIBLE
40ARELAIS 7 (Relais de démarrage), Interrupteur d'allumage
40AInterrupteur d'allumage
30ARELAIS 1 (Relais de commande du moteur), Fusible F25
40ARELAIS 3 (Relais du ventilateur de refroidissement (Bas)), RELAIS 8 (Relais du ventilateur de
refroidissement (Haut))
50ABoîtier de jonction I/P (Relais : vitre électrique, danger, verrouillage/déverrouillage des portes,
déverrouillage du hayon, fusible : F23~F25, F31, F32)
10ARLAI 10 (Relai de l'avertisseur)
F/PUMP
(GSL)15AEssence : RELAIS 2 (relais de la pompe à carburant)
10APhare droit

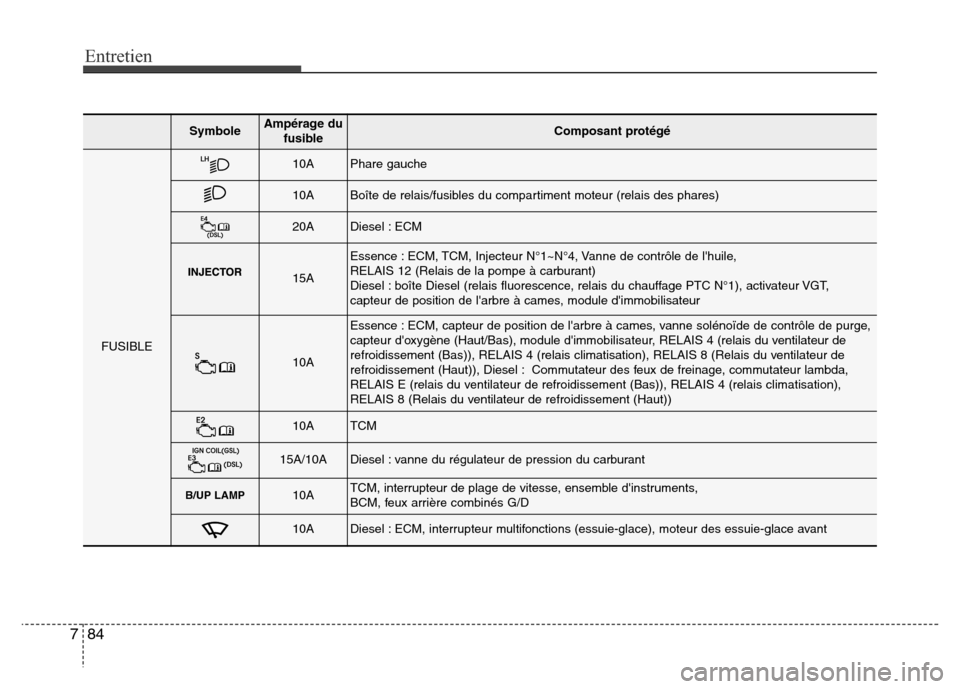

Entretien
84 7
SymboleAmpérage du
fusibleComposant protégé
FUSIBLE
10APhare gauche
10ABoîte de relais/fusibles du compartiment moteur (relais des phares)
20ADiesel : ECM
15A
Essence : ECM, TCM, Injecteur N°1~N°4, Vanne de contrôle de l'huile,
RELAIS 12 (Relais de la pompe à carburant)
Diesel : boîte Diesel (relais fluorescence, relais du chauffage PTC N°1), activateur VGT,
capteur de position de l'arbre à cames, module d'immobilisateur
10A
Essence : ECM, capteur de position de l'arbre à cames, vanne solénoïde de contrôle de purge,
capteur d'oxygène (Haut/Bas), module d'immobilisateur, RELAIS 4 (relais du ventilateur de
refroidissement (Bas)), RELAIS 4 (relais climatisation), RELAIS 8 (Relais du ventilateur de
refroidissement (Haut)), Diesel : Commutateur des feux de freinage, commutateur lambda,
RELAIS E (relais du ventilateur de refroidissement (Bas)), RELAIS 4 (relais climatisation),
RELAIS 8 (Relais du ventilateur de refroidissement (Haut))
10ATCM
15A/10ADiesel : vanne du régulateur de pression du carburant
B/UP LAMP10ATCM, interrupteur de plage de vitesse, ensemble d'instruments,
BCM, feux arrière combinés G/D
10ADiesel : ECM, interrupteur multifonctions (essuie-glace), moteur des essuie-glace avant

785

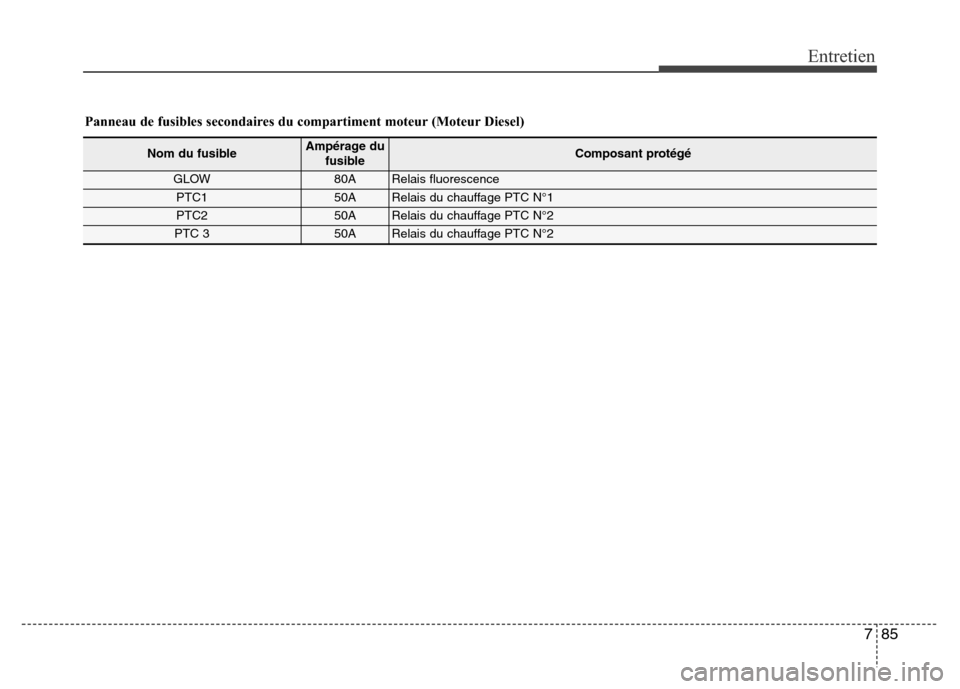

Entretien
Nom du fusibleAmpérage du
fusibleComposant protégé
GLOW80A Relais fluorescence
PTC150A Relais du chauffage PTC N°1
PTC250A Relais du chauffage PTC N°2
PTC 350A Relais du chauffage PTC N°2
Panneau de fusibles secondaires du compartiment moteur (Moteur Diesel)
