VNĚJŠÍ SVĚTLALevá páka obr. 53ovládá vnější světla.
Rozsvícením venkovních světel se osvětlí
přístrojová deska a ovládače.
ZHASNUTÁ SVĚTLA obr. 53
Otočte prstenec Ado polohy 0.
OBRYSOVÁ SVĚTLA obr. 53
Rozsvítí se otočením prstence Az polo-
hy 0 do polohy
6
.
POTKÁVACÍ SVĚTLA obr. 53
Rozsvítí se otočením prstence Az polo-
hy
6
do polohy
2
/1
.
Na přístrojové desce se rozsvítí kontrol-
ka
2
.
DÁLKOVÁ SVĚTLA obr. 54
Rozsvítí se při prstenci Av poloze
2
/1
a přitažením k volantu.
Na přístrojové desce se rozsvítí kontrol-
ka
1
.
Pro vypnutí světel znovu zatáhněte páko-
vý ovládač k volantu.SVĚTELNÁ HOUKAČKA obr. 54
Zatáhněte páku k volantu (1. nearetova-
ná poloha) v libovolné poloze prstence. Na
přístrojové desce se rozsvítí kontrolka
1
.
obr. 53
F0P0046m
obr. 54
F0P0047m
obr. 55
F0P0048m
PŘEDNĺ SVĚTLA DO MLHY
A ZADNĺ SVĚTLA DO MLHY
obr. 55-56 (pokud jsou ve výbavě)
Rozsvícení obr. 55:❒
otočte prstenec Bve směru vyznače-
ném šipkou:
❒
první impuls, nearetovaná poloha, roz-
svícení předních světel do mlhy; ve
sdruženém přístroji se rozsvítí kontrol-
ka
5
.
❒
druhý impuls, nearetovaná poloha, roz-
svícení koncových světel do mlhy
4.
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 49

50BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
UKAZATELE SMĚRU obr. 57
Postupujte takto: ❒
páka nahoru (poloha 1): zapnou se pra-
vé ukazatele směru;
❒
páka dolů (poloha 2): zapnou se levé
ukazatele směru.
Na přístrojové desce se rozbliká kontrol-
ka E
nebo
R.
Ukazatele směru se automaticky vypnou
vrácením řízení do přímého směru.
Pokud chcete krátce použít ukazatele smě-
ru (např.: změna jízdního pruhu), vychyl-
te páku nahoru nebo dolů do nearetova-
né polohy.
Při uvolnění se páka automaticky vrátí do
výchozí polohy.
obr. 57
F0P0050m
obr. 56
F0P0049m
Zhasnutí obr. 56:❒
otočte prstenec Bve směru vyznače-
ném šipkou, nearetovaná poloha.
Přední a koncová světla do mlhy se auto-
maticky vypnou při zhasnutí světel nebo
přepnutím na obrysová světla6, a proto
je při potřebě opětovného rozsvícení kon-
cových světel do mlhy nutné zopakovat
předcházející činnost.
Při opětovném nastartování motoru se
opět automaticky rozsvítí za předpokladu,
že byla rozsvícená při předcházejícím vy-
pnutí motoru.UPOZORNĚNÍ Koncová světla do mlhy
mohou obtěžovat řidiče vozidel jedoucích
za Vámi, a proto je používejte pouze při
špatné dohlednosti.
UPOZORNĚNÍ Přední světla do mlhy,
koncová světla do mlhy a potkávací svět-
la lze zapnout i při klíči v poloze Snebo
vyjmutém klíči. Při otevřených dveřích
akustický signál upozorňuje na rozsvíce-
ná světla.
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 50

51
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
Follow me home
(pokud je ve výbavě)
Má za úkol umožnit po nastavenou dobu
(45 sekund) osvětlení prostoru před vo-
zidlem; aktivuje se při klíči v poloze Sne-
bo vytaženém klíči, zatlačením levé páky k
palubní desce. Tato funkce se aktivuje pá-
kou do 2 minut po vypnutí motoru.
Pokud je vozidlo vybaveno automatickým
rozsvěcením obrysových a potkávacích
světel, follow me home se aktivuje auto-
maticky při otevření dveří.
SNÍMAČ SAMOČINNÝCH
SVĚTLOMETŮ (světelný senzor)
(je-li součástí výbavy vozidla)
Detekuje změnu světelných poměrů v zá-
vislosti na nastavené citlivosti senzoru: čím
vyšší je citlivost, tím méně venkovního
světla je třeba pro rozsvícení vnějších svě-
tel vozidla.
Aktivace obr. 58
Otočte prstenec do polohy AUTO: tak-
to nastává automatické rozsvěcení obry-
sových a potkávacích světel v závislosti na
intenzitě vnějšího osvětlení.
obr. 58
F0P0286m
Deaktivace obr. 58
Uveďte prstenec do polohy å; deaktiva-
ce funkce je signalizována hlášením na dis-
pleji.
Senzor neumí detekovat mlhu, proto za
mlhy nastavte ruční ovládání venkovních
světel.
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 51

52BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
OSTŘIKOVÁNÍ SKELPravá páka obr. 59ovládá stírače/ ostři-
kovače čelního okna a stírač/ostřikovač
zadního okna (pokud je ve výbavě).
STÍRAČE A
OSTŘIKOVAČE ČELNÍHO OKNA
Funkci lze zapnout pouze s klíčkem zapa-
lování na poloze M.
Prstenec pravé páky se může necházet ve
čtyřech různých polohách:
0 stírač v klidu;
Icyklované stírání;
1pomalé nepřetržité stírání;
2rychlé nepřetržité stírání.S
Dočasný provoz (jedno setření): při
uvolnění se páka vrátí do polohy 0 a
automaticky vypne stírače čelního
okna.
Lehkým přitažením páky k volantu (nea-
retovaná poloha) se při libovolné poloze
prstence zapnou ostřikovače čelního ok-
na a (pokud jsou ve výbavě a jsou rozsví-
cená potkávací nebo dálková světla) i ost-
řikovače světlometů. Následně stírače čel-
ního okna třikrát setřou okno.Nepoužívejte stírač pro od-
stranění nánosu sněhu nebo le-
du ze skel. Je-li stírač vystaven
silnému namáhání, zasáhne
ochrana motoru, která jej zastaví byť jen
na několik sekund. Pokud se následně
neobnoví funkčnost (ani po opětovném
nastartování), obraťte se na autorizo-
vaný servis Fiat .
Za účelem usnadnění údržby, např. při my-
tí čelního okna nebo výměně stírátek, při
klíči ve spínací skříňce v poloze Snebo při
vytaženém klíči, vychylte do 60 sekund pá-
ku dolů (impuls); stírače čelního okna se
zastaví ve svislé poloze, a lze tedy odklo-
pit ramena kvůli výměně stírátek nebo čiš-
tění.
UPOZORNĚNÍ Z důvodu prevence po-
škození karosérie se nepokoušejte odklo-
pit ramena stíračů, která nejsou již uve-
deným způsobem nastavena do svislé po-
lohy.obr. 59
F0P0051m
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 52

54BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
Zapnutím ostřikovačů čelního okna při ak-
tivovaném dešťovém senzoruu proběhne
normální cyklus ostříknutí čelního okna,
po jehož ukončení dešťový senzor obno-
ví normální automatický provoz.
Dešťový senzor se deaktivuje nastavením
ovladače stíračů čelnho okna do polohy
I, 1nebo 2. Deaktivace je signalizována
hlášením na displeji.
Dešťový senzor se aktivuje přepnutím pá-
ky do jiné polohy a následně do polohy
AUTO.Dešťový senzor dokáže rozpoznat násle-
dující specifické podmínky, vyžadující roz-
dílné reakce, a přizpůsobit se jim:
❒
nečistoty na kontrolované ploše (nános
soli, atd.);
❒
proužky vody zanechané opotřebený-
mi stírátky;
❒
rozdíl mezi dnem a nocí (v noci je lid-
ské oko při mokré ploše okna více ru-
šeno).Lehkým přitažením páky k volantu (nea-
retovaná poloha) se při libovolné poloze
prstence zapnou ostřikovače čelního ok-
na a (pokud jsou ve výbavě a jsou rozsví-
cená potkávací nebo dálková světla) i ost-
řikovače světlometů. Následně stírače
provedou tři stírací cykly.
Neaktivujte dešťový senzor
při mytí vozu v myčce.
POZOR!
Při mytí a čištění čelního ok-
na musí být dešťový senzor
deaktivovaný.
POZOR!
Pokud je na čelním okně led,
musí být zařízení vypnuté.
POZOR!
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 54

63
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
obr. 66
F0P0287m
OVLÁDAČEVÝSTRAŽNÁ SVĚTLA obr. 36
Zapnou se stiskem spínače Abez ohledu
na polohu klíčku v zapalování.
Při zapnutém zařízení spínač bliká a sou-
časně se ve sdruženém přístroji rozsvítí
kontrolky
Î
a ¥.
VYPNUTÍ SYSTÉMU ESC
(pokud je ve výbavě)
Stisknutím tlačítka obr. 67na středovém
panelu palubní desky se vypne sysém ESC.
Provedené vypnutí je signalizováno roz-
svícením kontrolky v tlačítku.
Systém se opět zapne:
❒
automaticky nad 50 km/h;
❒
manuálně opětovným stisknutím tlačít-
ka.
Zásah systému ESC je signalizován bliká-
ním kontrolky v tlačítku.
Další informace viz část “Systém ESC” v
této kapitole.
obr. 67
F0P0706m
Pro zhasnutí znovu stiskněte spínač.
Používání výstražných světel je uprave-
no Pravidly silničního provozu, které pla-
tí v zemi, v níž se právě nacházíte. Do-
držujte předpisy platné v dané zemi.
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 63

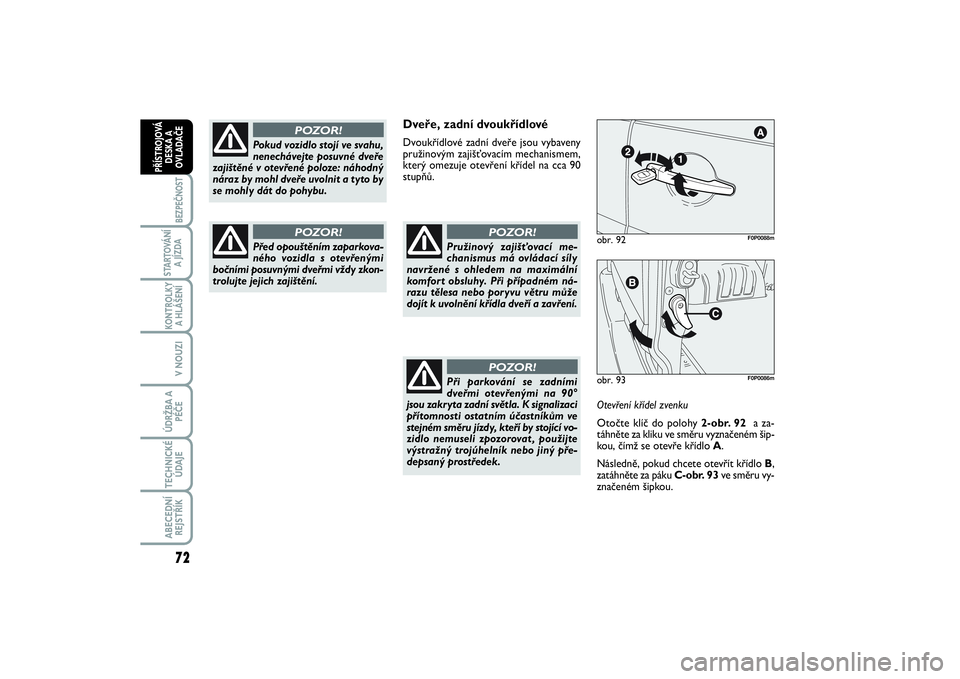

72BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
Dveře, zadní dvoukřídlovéDvoukřídlové zadní dveře jsou vybaveny
pružinovým zajišťovacím mechanismem,
který omezuje otevření křídel na cca 90
stupňů.
Pružinový zajišťovací me-
chanismus má ovládací síly
navržené s ohledem na maximální
komfort obsluhy. Při případném ná-
razu tělesa nebo poryvu větru může
dojít k uvolnění křídla dveří a zavření.
POZOR!
obr. 93
F0P0086m
obr. 92
F0P0088m
Otevření křídel zvenku
Otočte klíč do polohy 2-obr. 92 a za-
táhněte za kliku ve směru vyznačeném šip-
kou, čímž se otevře křídlo A.
Následně, pokud chcete otevřít křídlo B,
zatáhněte za páku C-obr. 93ve směru vy-
značeném šipkou. Při parkování se zadními
dveřmi otevřenými na 90°
jsou zakryta zadní světla. K signalizaci
přítomnosti ostatním účastníkům ve
stejném směru jízdy, kteří by stojící vo-
zidlo nemuseli zpozorovat , použijte
výstražný trojúhelník nebo jiný pře-
depsaný prostředek.
POZOR!
Pokud vozidlo stojí ve svahu,
nenechávejte posuvné dveře
zajištěné v otevřené poloze: náhodný
náraz by mohl dveře uvolnit a tyto by
se mohly dát do pohybu.
POZOR!
Před opouštěním zaparkova-
ného vozidla s otevřenými
bočními posuvnými dveřmi vždy zkon-
trolujte jejich zajištění.
POZOR!
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 72
