VÝMĚNA ŽÁROVKYZÁKLADNÍ POKYNY❒
Jestliže přestane svítit některá svítilna,
zkontrolujte nejdříve příslušnou poji-
stku: Umístění pojistek je popsáno v bo-
dě “výměna pojistek v této kapitole;
❒
před výměnou žárovky je nutno zkon-
trolovat, zda nejsou kontakty zoxido-
vané;
❒
spálené žárovky je nutno vyměnit za no-
vé se stejnými charakteristikami;
❒
po každé výměně žárovky ve světlo-
metech zkontrolujte z bezpečnostních
důvodů sklon světelných paprsků.
UPOZORNĚNÍ Na vnitřním povrchu
světlometu se může objevit mírné zaml-
žení. Není to závada, je to přirozený jev
vyvolaný nízkou teplotou a určitým stup-
něm vlhkosti vzduchu; po zapnutí světlo-
metů zamlžení rychle zmizí. Kapky ve svět-
lometu znamenají zatékání vody - vyhle-
dejte autorizovaný servis Fiat.
TYPY ŽÁROVEK
Vozidlo je osazeno žárovkami různého
typu:
ACeloskleněné žárovky: Nasazují se za-
tlačením. Vyndávají se vytažením.BBajonetové žárovky: Otočte hlavici
žárovky v objímce doleva a vytáhně-
te ji ven
CTrubicové žárovky: Vyjmou se uvol-
něním a vytažením z kontaktů
DHalogenové žárovky: vyjmou se uvol-
něním zajišťovací pružiny žárovky z
uložení. Halogenových žárovek se do-
týkejte pouze jejich kovových
částí (patic). Jestliže se do-
tknete prsty průhledné hlavice
žárovky, sníží se intenzita světelného
svazku. Může dojít i ke zkrácení život-
nosti žárovky. Pokud se skleněné baňky
žárovky dotknete, otřete ji kouskem lát-
ky navlhčeným v lihu a nechte oschnout .
Změny nebo opravy elek-
trické soustavy (elektronic-
kých řídicích jednotek), prováděné ne-
správně a bez znalosti systému, mo-
hou způsobit poruchu s následným ne-
bezpečím vzniku požáru.
POZOR!
Halogenové žárovky obsahu-
jí stlačený plyn, což zname-
ná, že při rozbití žárovky dojde k roz-
ptylu střepů do větší vzdálenosti.
POZOR!
obr. 8
F0P0216m
145
KONTROLKY
A HLÁŠENÍÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOV
Á DESKA A
OVLADAČEBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAV NOUZI
139-158 SCUDO LUM CZ_133-152 ScudoG9 IT 07/03/14 08.51 Pagina 145

VÝMĚNA ŽÁROVKY V
NĚKTERÉM VNĚJŠÍ
SVÍTIDLEOhledně typu a výkon žárovky viz “Vý-
měna žárovky”.PŘEDNÍ OPTICKÉ SKUPINY
Přední optické skupiny obsahují žárovky
obrysových, potkávacích, dálkových a smě-
rových světel.POTKÁVACÍ/DÁLKOVÁ SVĚTLA
obr. 9
Postup při výměně žárovky:
❒
sejměte středový kryt Atahem za pří-
slušný jazýček;
❒
rozpojte elektrický konektor;
❒
vyvěste přídržnou pružinu žárovky;
❒
vyměňte žárovku, nainstalujte kryt A
a zkontrolujte jeho zajištění.
OBRYSOVÁ SVĚTLA obr. 9
Postup při výměně žárovky:
❒
sejměte středový kryt Atahem za pří-
slušný jazýček;
❒
vytáhněte držák žárovky instalovaný za-
tlačením a rozpojte elektrický konek-
tor;
❒
vyměňte žárovku, nainstalujte kryt A
a zkontrolujte jeho zajištění.
obr. 9
F0P0178m
147
KONTROLKY
A HLÁŠENÍÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOV
Á DESKA A
OVLADAČEBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAV NOUZI
139-158 SCUDO LUM CZ_133-152 ScudoG9 IT 07/03/14 08.51 Pagina 147

PŘEDNÍ UKAZATELE SMĚRU
obr. 10
Postup při výměně žárovky:❒
držák žárovky Apootočte doleva;
❒
po vyjmutí držáku žárovky mírně za-
tlačte žárovku dovnitř, pootročte do-
leva a vyjměte.
❒
Vyměňte žárovku, zasuňte držák žárov-
ky A, pootočte jej doprava a zkontro-
lujte jeho správné zajištění.
PŘEDNÍ SVĚTLA DO MLHY obr. 11
Žárovky mlhových světlometů si nechejte
vyměnit v autorizovaném servisu Fiat.BOČNÍ UKAZATELE SMĚRU
obr. 12
Postup při výměně žárovky:
❒
zatlačením na kryt Auvolněte vnitřní
svorku; vytáhněte optickou skupinu ven
směrem od vozidla;
❒
otočte objímkou doprava, vytáhněte žá-
rovku, která je namontovaná zatlače-
ním, a vyměňte ji;
❒
zasuňte objímku žárovky do krytu a
otočte jí doprava;
❒
namontujte celou skupinu zpět a ujis-
těte se o zaklapnutí vnitřní svorky.
obr. 11
F0P0181m
obr. 10
F0P0179m
fobr. 12
A
F0P0297m
148KONTROLKY
A HLÁŠENÍÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDAV NOUZI
139-158 SCUDO LUM CZ_133-152 ScudoG9 IT 07/03/14 08.51 Pagina 148

ZADNÍ SDRUŽENÉ SVÍTILNY
obr. 13
Zadní sdružené svítilny obsahují žárovky
koncových světel, brzdových světel, uka-
zatelů směru a světel zpátečky.obr. 13
F0P0184m
Při demontáži zadní sdružené svítilny a vý-
měně žárovky otevřete dvoukřídlové zad-
ní dveře o 180° (postup je uveden v části
“Dvoukřídlové zadní dveře“ v kapitole “Pa-
lubní deska a ovládací prvky“).obr. 14
F0P0185m
Postup při výměně žárovky:❒
lokalizujte vyměňovanou žárovku;
❒
demontujte dva upevňovací šrouby A
a B
❒
zvenku vyjměte svítilnu;
❒
držte svítilnu a rozpojte elektrický ko-
nektor;
❒
roztáhněte jazýčky a vyjměte držák žá-
rovek;
❒
příslušnou žárovku lehce zatlačte do-
vnitř, pootočte doleva, vyjměte (má ba-
jonetový uzávěr) a vyměňte.
149
KONTROLKY
A HLÁŠENÍÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOV
Á DESKA A
OVLADAČEBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAV NOUZI
139-158 SCUDO LUM CZ_133-152 ScudoG9 IT 07/03/14 08.51 Pagina 149

Verze s vysokou střechou❒
klíčem OK 8 demontujte upevňovací
šrouby A;
❒
vyjměte držák žárovek;
❒
vytáhněte žárovku instalovanou zatla-
čením a vyměňte ji.OSVĚTLENÍ REGISTRAČNÍ
ZNAČKY
Postup při výměně žárovky:
Verze s křídlovými dveřmi obr. 17
❒
zevnitř vozidla sejměte vnitřní obložení
❒
roztažením příslušného jazýčku rozpoj-
te konektor;
❒
sejměte plastový kryt
❒
otočte držák žárovky o čtvrt otáčky do-
leva
❒
vyměňte žárovku
obr. 15
A
A
F0P0210m
obr. 16
A
A
F0P0211m
obr. 17
F0P0212m
obr. 18
F0P0607m
TŘETÍ BRZDOVÉ SVĚTLO
Výklopné zadní dveře obr. 15
Postup při výměně žárovky:❒
otevřete výklopné zadní dveře;
❒
demontujte upevňovací šrouby A;
❒
stiskněte zajištění na koncích a vyjměte
svítilnu se žárovkami;
❒
rozpojte elektrický konektor;
❒
vytáhněte žárovku instalovanou zatla-
čením a vyměňte ji.
Dvoukřídlové zadní dveře obr. 16
Postup při výměně žárovky:
❒
demontujte upevňovací šrouby Ašrou-
bovákem Torx™ 20;
❒
vyjměte držák žárovek;
❒
vytáhněte žárovku instalovanou zatla-
čením a vyměňte ji.
150KONTROLKY
A HLÁŠENÍÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDAV NOUZI
139-158 SCUDO LUM CZ_133-152 ScudoG9 IT 07/03/14 08.51 Pagina 150

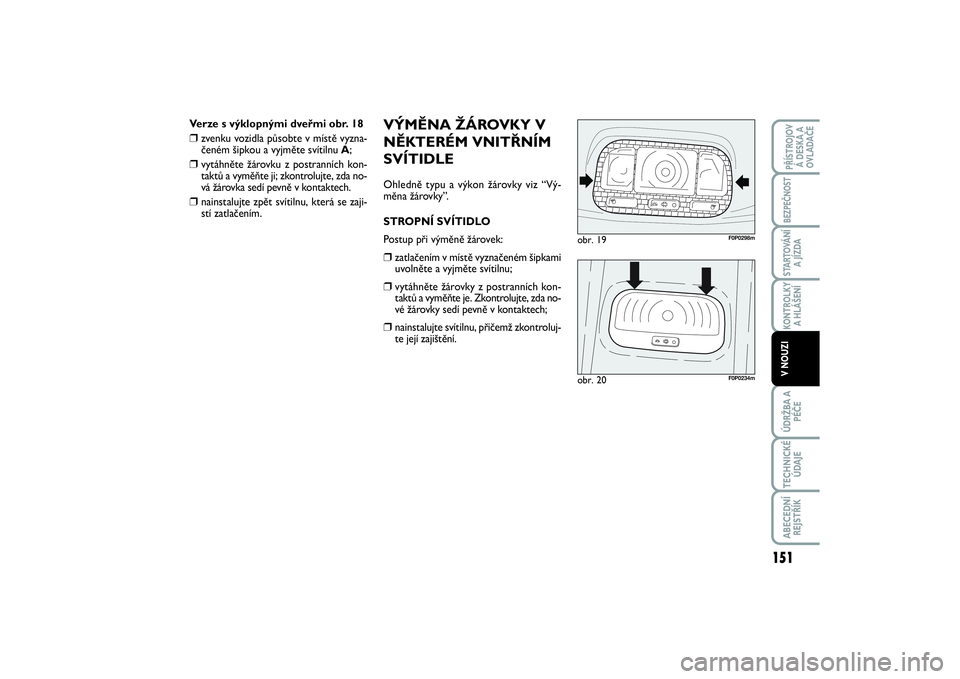

VÝMĚNA ŽÁROVKY V
NĚKTERÉM VNITŘNÍM
SVÍTIDLEOhledně typu a výkon žárovky viz “Vý-
měna žárovky”.
STROPNÍ SVÍTIDLO
Postup při výměně žárovek:❒
zatlačením v místě vyznačeném šipkami
uvolněte a vyjměte svítilnu;
❒
vytáhněte žárovky z postranních kon-
taktů a vyměňte je. Zkontrolujte, zda no-
vé žárovky sedí pevně v kontaktech;
❒
nainstalujte svítilnu, přičemž zkontroluj-
te její zajištění.
obr. 19
F0P0298m
obr. 20
F0P0234m
Verze s výklopnými dveřmi obr. 18❒
zvenku vozidla působte v místě vyzna-
čeném šipkou a vyjměte svítilnu A;
❒
vytáhněte žárovku z postranních kon-
taktů a vyměňte ji; zkontrolujte, zda no-
vá žárovka sedí pevně v kontaktech.
❒
nainstalujte zpět svítilnu, která se zaji-
stí zatlačením.
151
KONTROLKY
A HLÁŠENÍÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOV
Á DESKA A
OVLADAČEBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAV NOUZI
139-158 SCUDO LUM CZ_133-152 ScudoG9 IT 07/03/14 08.51 Pagina 151

211
KONTROLKY
A HLÁŠENÍPŘÍSTROJOV
Á DESKA A
OVLADAČEBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍK
Dálkové světlomety
– ovládání ........................................ 49
– výměna žárovky........................... 147
Dálkový ovladač centrálního
zamykání........................................... 7
Deska, přístrojová ........................... 5
Dětská sedačka
“Isofix Universale” ........................ 107
– štítek s pokyny ohledně
dětské sedačky ............................ 113
Dotahovače bezpečnostních
pásů ................................................... 100
Dveře ................................................. 71Emise CO
2........................................ 214
EOBD (systém)................................. 89
ESC (systém)..................................... 86
Fiat CODE ........................................ 6
Fix&Go................................................ 144Gear shift indicator............................ 17
Grip control.......................................... 88H
ladina brzdové kapaliny .............. 168
Hladina chladící kapaliny .................. 167
Hladina kapaliny v brzdové
soustavě ........................................... 169Hladina kapaliny v ostřikovači
předního skla/světlometů............. 168
Hladina oleje...................................... 166
Hladiny (kontrola)............................ 164
Hmotnosti a hmotnost přívěsu ..... 197
Hodiny ................................................ 17
Identifikační údaje ........................... 180
Interiér................................................ 178
Isofix Universale
(dětská sedačka)............................. 107Karosérie
– údržba........................................... 176
– verze.............................................. 179
Klíče ................................................... 7
Klimatizace, ručně ovládaná .......... 33
Kolo (výměna)................................... 141
Kontrola hladin.................................. 164
Kontrolky a hlášení........................... 129Lak ...................................................... 176
Lišta stěrače předního a zadního
skla .................................................... 174M
aziva (charakteristiky) ................. 209
ABS .....................................................
84
Airbagy .............................................. 112
Airbagy boční.................................... 115
Airbagy přední................................... 112
Autorádio (zařízení)......................... 93
Baterie
– dobití............................................. 157
– hladina kapaliny ........................... 170
– směrodatné údaje ...................... 187
– spouštění s pomocnu baterií .... 140
– úsporný režim ............................. 157
Boční airbagy..................................... 115
– čelní airbag spolucestujícího
a dětské sedačky......................... 113
– štítek s pokyny ohledně
dětské sedačky ............................ 113
Boční a středové výstupní otvory
ventilace ........................................... 30
Brzda, parkovací ................................ 122
Brzdová světla................................... 149
Brzdy
– hladina kapaliny ........................... 168
– nouzový ....................................... 122Clony, sluneční................................. 70
A A
B B
E E
C C
E E
D D
N N
Í Í

R R
E E
J J
S S
T T
¤ ¤
Í Í
K K
215-222 SCUDO LUM CZ_200-208 ScudoG9 IT 07/03/14 08.52 Pagina 211
